تولیدکننده: Bently Nevada
شماره محصول: 330102-00-17-50-11-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: پروب ۸ میلیمتری 3300 XL
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 320g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

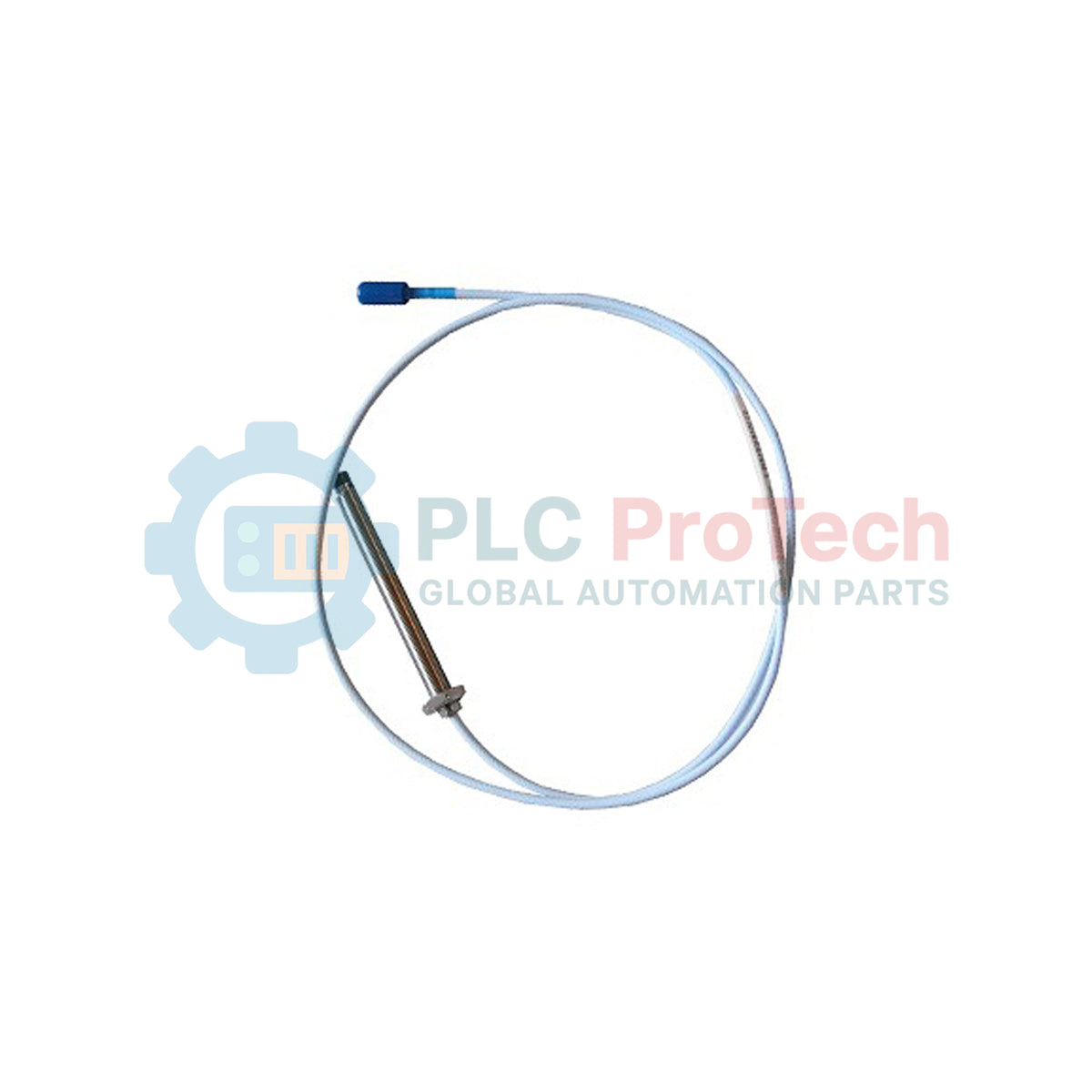

330102-00-17-50-11-CN یک پرُب مجاورتی 3300 XL با قطر ۸ میلیمتر و آزمودهشده در میدان است که برای اندازهگیری پیوسته حرکت شفت در تجهیزات دوار با ارزش بالا طراحی شده است. مهندسان معمولاً این پرُب را روی توربینهای بخار، کمپرسورهای گریز از مرکز و پمپهای صنعتی بزرگ نصب میکنند؛ تجهیزاتی که در آنها دادههای ارتعاش مستقیماً منطق حفاظتی را فعال میکند.
در بیشتر نیروگاهها، این پرُب بهعنوان عنصر حسگر جلویی یک کانال حفاظت ارتعاش عمل میکند. پرُب، جابهجایی شفت را به یک سیگنال الکتریکی پایدار تبدیل میکند و رک مانیتورینگ از آن برای فعالکردن هشدارها یا خاموشیها استفاده میکند. در صورت نصب صحیح، پرُب به تیمهای تعمیر و نگهداری کمک میکند تا مدتها پیش از وقوع خرابی مکانیکی، نابالانسی، ناهمراستایی یا فرسودگی یاتاقان را شناسایی کنند.
طراحی کابل زرهدار بهویژه در محیطهایی ارزشمند است که آلودگی روغنی، ارتعاش مکانیکی و ساییدگی کابل اجتنابناپذیر هستند.
این مدل پایه یک حسگر عمومی نیست، بلکه یک پیکربندی مکانیکی مشخص است که بر اساس استانداردهای مهندسی Bently Nevada تعریف شده است.
330102 نشاندهنده موارد زیر است:
پلتفرم پرُب سری 3300 XL
قطر حسگری ۸ میلیمتر
رزوه نصب 3/8-24 UNF
ساختار یکپارچه با کابل زرهدار
اندازهگیری ارتعاش در توربینهای صنعتی
این تعریف در تمام گونههای پسونددار ثابت میماند. پسوند فقط طول فیزیکی و جزئیات اتصال را تغییر میدهد.
هر بخش از شماره مدل، هندسه نصب را مشخص میکند. تیمهای تعمیر و نگهداری هنگام سفارش قطعات جایگزین در زمان توقف، به این ساختار اتکا دارند.
| بخش کد | معنای مهندسی |
|---|---|
| 330102 | پرُب زرهدار 3300 XL با قطر ۸ میلیمتر |
| 00 | بدون بخش بدون رزوه |
| 17 | طول بدنه پرُب ۱۷۰ میلیمتر |
| 50 | طول کابل ۵٫۰ متر |
| 11 | پیکربندی کانکتور ClickLoc |
| CN | شناسه پیکربندی منطقهای |
تطبیق دقیق این ابعاد برای حفظ کالیبراسیون و تناسب مکانیکی ضروری است.
| پارامتر | مقدار مهندسی |
|---|---|
| نوع محصول | پرُب مجاورتی 3300 XL با قطر ۸ میلیمتر |
| رزوه | 3/8-24 UNF |
| قطر پرُب | ۸ میلیمتر |
| ساختار کابل | کابل صنعتی زرهدار |
| جنس نوک پرُب | پلیفنیلن سولفید (PPS) |
| جنس بدنه پرُب | فولاد زنگنزن AISI 303 یا 304 |
| جنس کانکتور | برنج با روکش طلا یا مس بریلیم |
| مبدأ | ایالات متحده |
| وزن حمل | تقریباً ۲٫۰ کیلوگرم |
| دمای کاری معمول | ۳۵- تا ۱۷۷+ درجه سانتیگراد |
| کارکرد اندازهگیری | ارتعاش و موقعیت شفت |
آیا این یک سیستم مبدل کامل است؟
خیر. این مدل فقط شامل پرُب است. یک کانال اندازهگیری فعال به کابل رابط منطبق و ماژول Proximitor نیاز دارد.
آیا این پرُب میتواند جایگزین پرُبهای دیگر 3300 XL شود؟
بله، بهشرطی که طول مکانیکی و پیکربندی کابل یکسان باشند. سیستم مانیتورینگ به اصلاح نیاز ندارد.
رایجترین اشتباه هنگام نصب چیست؟
سفارش کابل با طول نادرست. این ناهماهنگی بر الکترونیک اثر نمیگذارد، اما مانع نصب فیزیکی میشود.
آیا کابل زرهدار دقت اندازهگیری را تغییر میدهد؟
خیر. این کابل دوام مکانیکی و عمر سرویس را افزایش میدهد، بهویژه در محیطهای توربینی با ارتعاش زیاد.
همیشه پیش از سفتکردن مهره نصب، عمق ورود پرُب را بررسی کنید. فشردهسازی بیش از حد میتواند موقعیت حسگری را جابهجا کرده و باعث رانش اندازهگیری شود.
کابل پرُب را از خطوط برق موتور و سیمکشی درایو فرکانس متغیر جدا نگه دارید. نویز الکتریکی یکی از رایجترین دلایل ناپایداری سیگنالهای ارتعاش است.
اگر دستگاه در دمای محیط بالاتر از ۱۲۰ درجه سانتیگراد کار میکند، مطمئن شوید مسیر کابلکشی از گرمای تابشی مستقیم محفظههای توربین دور باشد.
