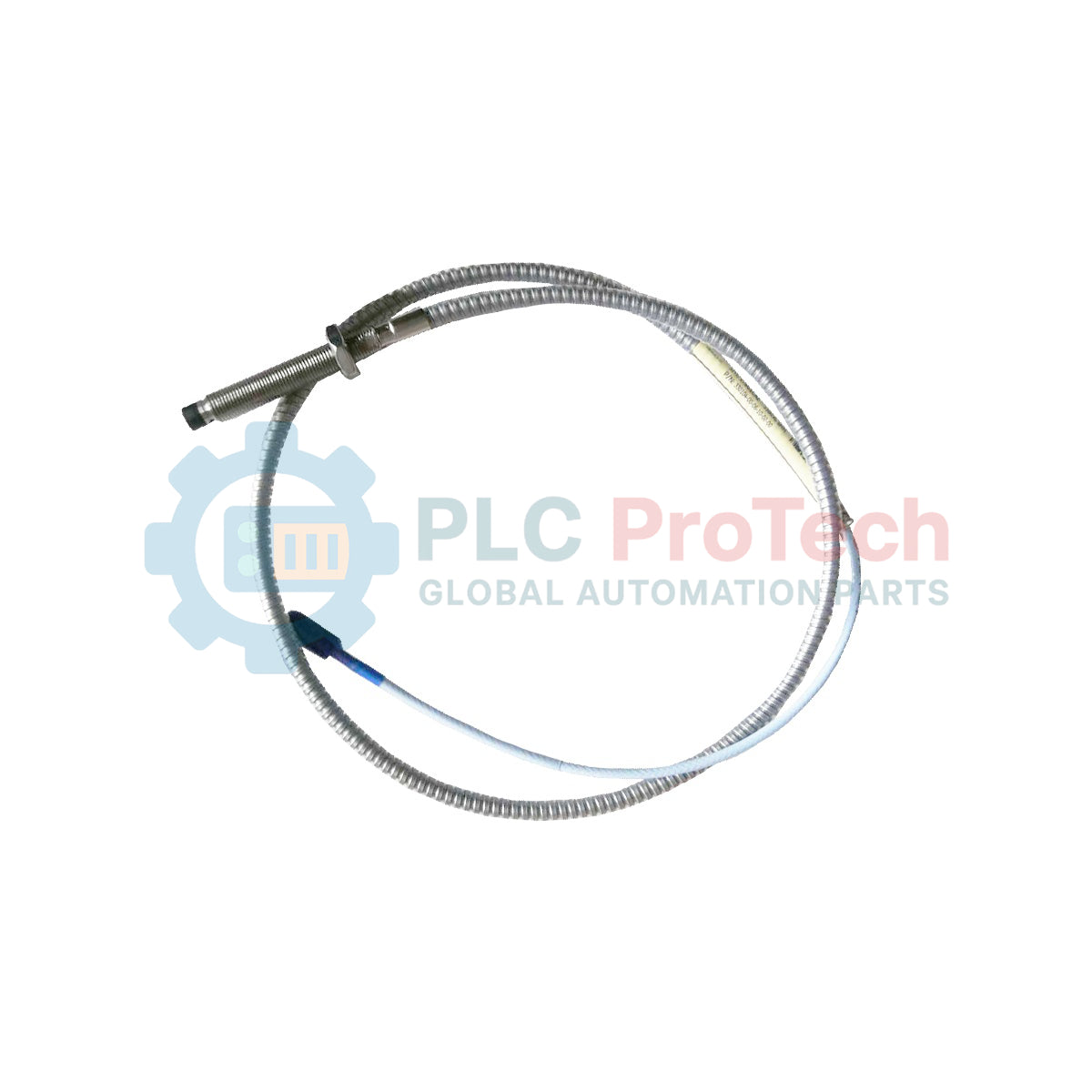

پراب مجاورتی 8 میلی‌متری Bently Nevada 3300 XL مدل 330104-01-05-05-02-CN

مرور کلی محصول

330104-01-05-05-02-CN یک پروب مجاورت تخصصی با نصب معکوس در سری مشهور جهانی Bently Nevada 3300 XL 8mm است. این مبدل برای محیط‌های پرفشار ابزار دقیق نظارت بر توربین (TSI) مهندسی شده و اندازه‌گیری‌های حیاتی ارتعاش شعاعی، نیروی محوری و سرعت را ارائه می‌دهد. برخلاف پروب‌های استاندارد، سری 330104 عمدتاً برای کاربردهایی طراحی شده است که در آن پروب باید از «داخل به بیرون» یا از طریق مجموعه‌های محفظه با نصب معکوس خاص نصب شود.

این پروب ۸ میلی‌متری با بهره‌گیری از اصل جریان گردابی، راهکاری بدون تماس برای پایش جابه‌جایی شفت با دقت زیرمیکرونی ارائه می‌دهد. این قطعه به‌عنوان یک مؤلفه ضروری هشدار زودهنگام، از تجهیزات دوار ارزشمندی مانند پمپ‌های گریز از مرکز، کمپرسورها و توربین‌های گازی در برابر خرابی فاجعه‌بار مکانیکی محافظت می‌کند. معماری 3300 XL آن، پایداری دمایی برتر و پاسخ خطی سازگاری را تضمین می‌کند که در شرایط اقلیمی مختلف صنعتی ثابت می‌ماند.

پیکربندی فنی

کد مدل  330104-01-05-05-02-CN  از منطقی دقیق پیروی می‌کند که ابعاد مکانیکی و انطباق منطقه‌ای حسگر را مشخص می‌سازد.

طول بدون رزوه (01)

این 01 این گزینه قسمت بدون رزوه‌ای به طول ۱۰ میلی‌متر را در نوک پروب مشخص می‌کند. این طراحی از گیرکردن رزوه‌های پروب در براکت‌های نصب با دیواره نازک جلوگیری می‌کند و امکان تنظیم دقیق‌تر عمق را هنگام فرایند تنظیم فاصله فراهم می‌سازد.

طول کلی بدنه (05)

این 05 این نام‌گذاری نشان‌دهنده طول کلی بدنه ۵۰ میلی‌متر (تقریباً ۲٫۰ اینچ) است. این بدنه جمع‌وجور برای محفظه‌های یاتاقان با فضای داخلی محدود که در آن فضا اهمیت زیادی دارد، ایده‌آل است.

طول کلی (05)

این پروب دارای طول کلی کابل  ۰٫۵ متر (۱٫۶ فوت) است. این پروب به‌عنوان یک پروب «کوتاه»، برای اتصال مستقیم به کابل رابط 3300 XL طراحی شده و محل اتصال فرکانس‌بالا را برای حفاظت بهتر، نزدیک به پوسته دستگاه نگه می‌دارد.

کانکتور و کابل (02)

این واحد از یک  کانکتور کواکسیال مینیاتوری ClickLoc™ با کابل استاندارد استفاده می‌کند. سیستم ClickLoc™ از مکانیزم قفل‌شونده مثبت با روکش طلا بهره می‌برد که نیاز به آچار گشتاور را از بین می‌برد و از افت سیگنال ناشی از ارتعاش ماشین جلوگیری می‌کند.

تأییدیه نهاد (CN)

پسوند  CN نشان می‌دهد که این واحد خاص برای استفاده در چین گواهی شده است. این محصول دارای تأییدیه‌های لازم NEPSI/CCC-Ex برای نصب در مناطق خطرناک است و انطباق قانونی و فنی پروژه‌های این منطقه را تضمین می‌کند.

مشخصات فنی

مزایای مهندسی

 330104-01-05-05-02-CN برای تحمل واقعیت «کثیف» ماشین‌آلات صنعتی ساخته شده است.

• مقاومت در برابر سیالات: نوک پروب از پلی‌فنیلن سولفید (PPS) با عملکرد بالا قالب‌گیری شده و در برابر آب، بخار و روغن‌های توربین مصنوعی نفوذناپذیر است.

• قابلیت اطمینان با روکش طلا: هر کانکتور ClickLoc™ دارای روکش طلاست تا از اکسیداسیون، که یکی از عوامل رایج رانش سیگنال در سیستم‌های پایش ارتعاش است، جلوگیری کند.

• سازگاری سیستمی: این پروب با هر دو سیستم کابل رابط ۵ و ۹ متری 3300 و 3300 XL کاملاً سازگار است و امکان یکپارچه‌سازی بدون مشکل با رک‌های TSI موجود را فراهم می‌کند.

راهنمای نصب و نگهداری

تنظیم صحیح فاصله، مهم‌ترین عامل برای اطمینان از دقت داده‌های ارتعاشی است.

کالیبراسیون فاصله

پروب را نصب کنید و ولتاژ DC را از طریق حسگر Proximitor® پایش کنید. در سیستم 3300 XL 8mm، فاصلهٔ  -10.00 VDC  معمولاً پروب را در مرکز فیزیکی دامنهٔ خطی 80-mil قرار می‌دهد. هنگام تنظیم پروب‌های محوری، مطمئن شوید محور در وضعیت عادی کار خود (سرد یا گرم) قرار دارد.

حداقل شعاع خم

کابل کواکسیال را با شعاعی کمتر از  25.4 mm (1.0 inch)  خم نکنید. خم‌کردن بیش از حد می‌تواند به شیلد داخلی آسیب برساند و باعث ایجاد «نویز» شود؛ این نویز ممکن است توسط سیستم مانیتورینگ به‌عنوان لرزش واقعی محور تفسیر شود.

گشتاور سفت‌کردن

هنگام نصب پروب در سوراخ رزوه‌دار، مطمئن شوید مهره‌های قفل‌کننده با گشتاور تقریبی  13.6 N·m (120 in·lb) محکم شده‌اند. سفت‌کردن بیش از حد می‌تواند بدنهٔ پروب را تغییر شکل دهد، در حالی که سفت‌کردن ناکافی باعث «لرزش پروب» و هشدارهای کاذب می‌شود.

پرسش‌های متداول فنی

Q1: تفاوت مدل 330101 با این مدل 330104 چیست؟

A1: مدل 330101 یک پروب با نصب استاندارد است (رزوه‌ها در قسمت بیرونی قرار دارند)، در حالی که مدل 330104 یک پروب با  نصب معکوس  است. مدل 330104 به‌طور خاص برای استفاده در محفظه‌های پروب 3300 XL شرکت Bently Nevada یا مواردی طراحی شده است که پروب باید از داخل ماشین نصب شود.

Q2: آیا طول کل «05» (0.5m) شامل کابل رابط می‌شود؟

A2: خیر، طول 0.5m فقط به کابل «pigtail» متصلِ دائمی به سر پروب اشاره دارد. برای ایجاد یک سیستم فعال، باید آن را به یک کابل رابط 3300 XL متصل کنید تا طول کل سیستم به یکی از مقادیر 5.0m یا 9.0m برسد.

Q3: آیا این پروب با مانیتورهای غیر Bently Nevada سازگار است؟

A3: این پروب یک سیگنال خام خروجی می‌دهد که باید توسط حسگر Proximitor® شرکت Bently Nevada شرطی‌سازی شود. پس از شرطی‌سازی به سیگنال استاندارد 200 mV/mil، این سیگنال را می‌توان با هر سیستم PLC یا DCS دارای منبع تغذیه -24V و ورودی 4-20mA یا ولتاژ خام خواند.

Q4: آیا می‌توان از نسخهٔ «CN» خارج از چین استفاده کرد؟

A4: از نظر فنی، بله. نسخهٔ «CN» همان استانداردهای فیزیکی و الکتریکی نسخهٔ «00» را دارد، اما شامل نشان‌های اضافی گواهی منطقه‌ای است. این نسخه عمدتاً برای اطمینان از انطباق با قوانین ایمنی صنعتی چین استفاده می‌شود.
