تولیدکننده: Bently Nevada
شماره محصول: 330105-00-32-05-02-00
کشور سازنده:ایالات متحده آمریکا

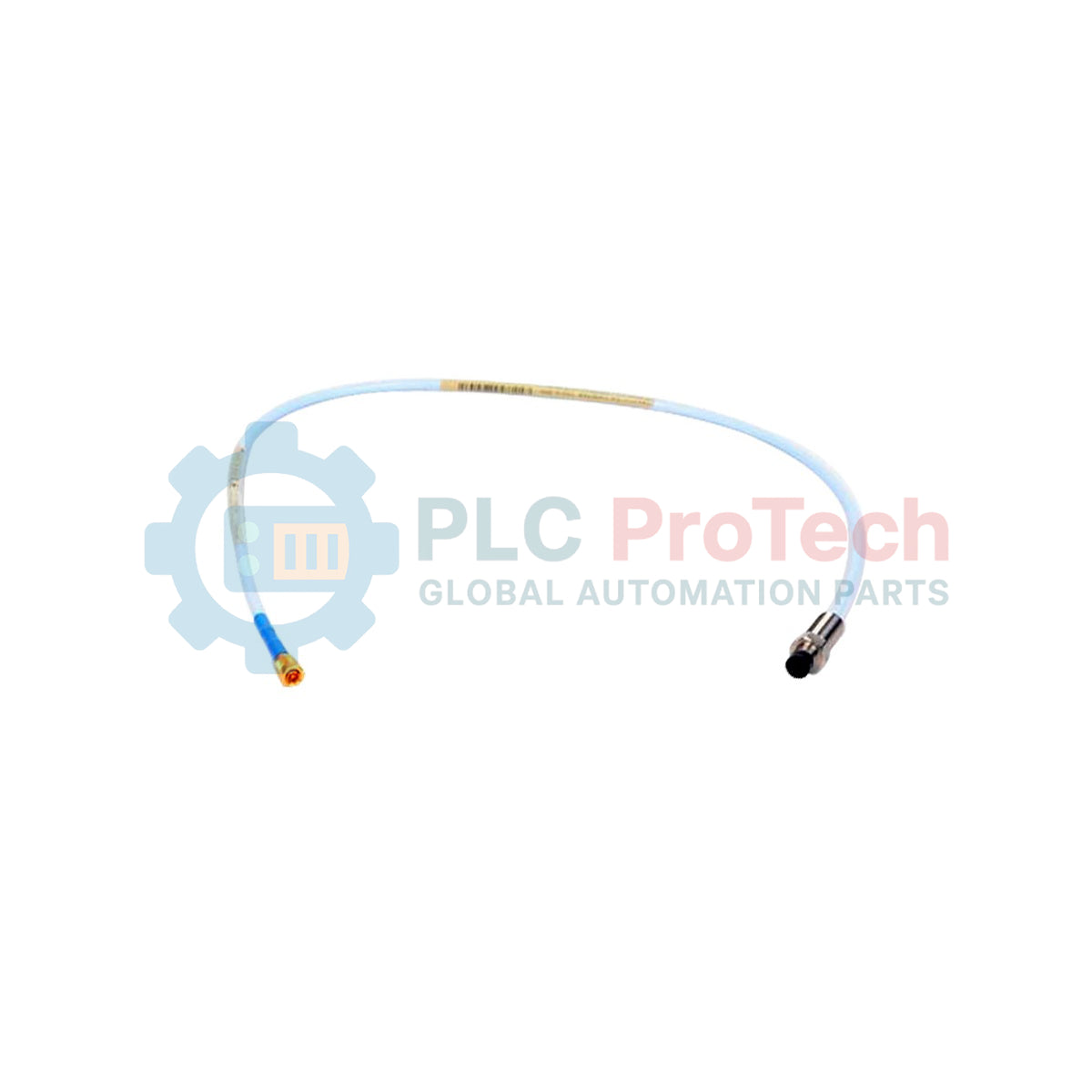

نوع محصول: پروبهای مجاورت ۸ میلیمتری نصب معکوس 3300 XL
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 320g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
330105-00-32-05-02-00 به خانواده پربازده Bently Nevada 3300 XL 8mm تعلق دارد و بهطور خاص بهعنوان راهکار نصب معکوس طراحی شده است. این پیکربندی نیازهای تخصصی محفظههای صنعتی را برآورده میکند؛ محفظههایی که در آنها پراب باید از قطر داخلی یک غلاف یا محفظه نصب عبور داده شود. این محصول در تجهیزات ابزار دقیق نظارتی توربین (TSI) نقشی اساسی دارد و اندازهگیریهای بدون تماس جابهجایی را برای پایش ارتعاش شعاعی و موقعیت محوری ارائه میدهد.
این پراب که برای سختترین کاربردهای ماشینآلات دوار، از جمله توربینهای بخار و کمپرسورهای پرفشار، مهندسی شده است، از فناوری پیشرفته جریان گردابی بهره میبرد. نوک PPS (پلیفنیلن سولفید) و بدنه فولاد ضدزنگ تضمین میکنند که دستگاه حتی هنگام غوطهوری در روغن روانکار داغ یا قرارگرفتن در معرض بخار پرفشار، سیگنال خطی ۲۰۰ میلیولت بر میل را حفظ کند. 330105 با ثبت حرکات بسیار جزئی محور، نگهداری پیشگویانه را ممکن میسازد و از توقفهای برنامهریزینشده و پرهزینه جلوگیری میکند.
کد مدل 330105-00-32-05-02-00 یک جایگذاری مکانیکی مشخص را تعریف میکند که برای نصب داخلی دستگاه بهینه شده است.
این پیکربندی بدنهای استاندارد با نصب معکوس را مشخص میکند. برخلاف پرابهای استاندارد «نصب مستقیم»، طراحی نصب معکوس امکان محکمکردن پراب در یک محفظه رزوهای 3/8-24 یا غلاف پراب Bently Nevada را فراهم میکند و تنظیم آسان فاصله را از بیرون دستگاه ممکن میسازد.
گزینه 05 کابلی به طول ۰٫۵ متر (۱٫۶ فوت) ارائه میدهد. این کابل کوتاهِ دنبالهای برای نصبهایی ایدئال است که Proximitor® یا محل اتصال کابل رابط بلافاصله در مجاورت پوسته دستگاه قرار دارد و خطر گیرکردن کابل و تداخل الکتریکی را کاهش میدهد.
این پراب به رابط کواکسیال مینیاتوری Miniature ClickLoc™ مجهز است. این رابط قفلشونده با روکش طلا، مشکلات قابلیت اطمینان مرتبط با رابطهای رزوهای استاندارد را برطرف میکند. همچنین در برابر شلشدن ناشی از ارتعاشات فرکانسبالای رایج در سکوهای توربین مقاوم است.
این 00 این نامگذاری نشان میدهد که هیچ تأییدیه منطقهای خاصی برای محیطهای خطرناک انتخاب نشده است. این گزینه را به انتخابی مقرونبهصرفه برای کاربردهای صنعتی عمومی یا مکانهایی تبدیل میکند که رتبهبندیهای «استاندارد» ایمنی الکتریکی کافی هستند.
| پارامتر | مقدار مشخصه |
| قطر نوک پراب | ۸ میلیمتر |
| محدوده خطی | ۲٫۰ میلیمتر (۸۰ میل) |
| ضریب مقیاس | ۷٫۸۷ ولت بر میلیمتر (۲۰۰ میلیولت بر میل) |
| جنس بدنه | فولاد ضدزنگ AISI 303 یا 304 |
| جنس نوک | پلیفنیلن سولفید (PPS) |
| دمای عملیاتی | −۵۱°C تا +۱۷۷°C (−۶۰°F تا +۳۵۰°F) |
| خطیبودن | ±۱٪ از محدوده خطی |
| وزن خالص | ۰٫۳۲۳ کیلوگرم |
سری 330105 مزایای منحصربهفردی برای مهندسان تأسیسات و تیمهای نگهداری ارائه میدهد:
طراحی با دسترسی داخلی: معماری نصب معکوس امکان تعویض پروب و تنظیم گپ را در محفظههای پیچیدهای فراهم میکند که پروب رزوهدار استاندارد نمیتواند به آنها دسترسی پیدا کند.
آببندی برتر: نوک PPS بهصورت شیمیایی به بدنه فولاد زنگنزن متصل شده و آببندی بدون نشتی ایجاد میکند؛ این آببندی مانع عبور روغن یا گاز فرایندی از بدنه پروب به داخل مجرای کابل میشود.
پایداری حرارتی: فناوری 3300 XL شرکت Bently Nevada «رانش دمایی» را به حداقل میرساند و تضمین میکند قرائتهای ارتعاش حتی هنگام تغییر وضعیت ماشین از راهاندازی سرد تا رسیدن به دمای کاری اوج، دقیق باقی بمانند.
نصب صحیح پروب نصب معکوس برای دقت سیگنال و طول عمر سختافزار حیاتی است.
پروب را در محفظه نصب معکوس نصب کنید و ولتاژ DC را پایش کنید. در سیستم 3300 XL، ولتاژ گپ -۱۰٫۰ VDC معمولاً نشاندهنده مرکز محدوده خطی ۸۰ میل است. موقعیت را بهدقت تنظیم کنید تا ولتاژ پیش از قفل کردن مهرههای قفل تثبیت شود.
همیشه روی محل اتصال ClickLoc™ از غلاف محافظ کانکتور استفاده کنید. این کار از ورود آلایندههای محیطی مانند رطوبت یا روغن به اتصال کواکسیال جلوگیری میکند؛ زیرا این آلایندهها میتوانند باعث ایجاد «جهش» سیگنال یا هشدارهای کاذب ارتعاش شوند.
هرگز برای کابل از انبردست یا ابزارهای تیز استفاده نکنید. حداقل شعاع خم ۲۵٫۴ میلیمتر (۱٫۰ اینچ) را رعایت کنید. خمهای تند میتوانند به لایه دیالکتریک داخلی آسیب بزنند و موجب تغییر امپدانس شوند؛ تغییری که کالیبراسیون حسگر را مختل میکند.
Q1: تفاوت اصلی بین پروبهای 330101 و 330105 چیست؟
A1: مدل 330101 یک پروب نصب «جلو» استاندارد با رزوههای خارجی است. مدل 330105 یک پروب نصب معکوس است که برای قرارگیری در یک محفظه یا غلاف جداگانه طراحی شده است. این دو از نظر الکتریکی یکسان، اما از نظر مکانیکی متفاوت هستند.
Q2: آیا میتوانم از این پروب با کابل رابط استاندارد 3300 XL به طول ۹ متر استفاده کنم؟
A2: بله، به شرطی که طول کل سیستم شما (پروب + کابل رابط) با کالیبراسیون Proximitor® مطابقت داشته باشد (معمولاً ۵٫۰ یا ۹٫۰ متر). این پروب ۰٫۵ متری معمولاً بهعنوان بخشی از یک سیستم با طول کل ۵ یا ۹ متر استفاده میشود.
Q3: آیا نوک PPS در برابر مواد شیمیایی مقاوم است؟
A3: بله، نوک PPS (پلیفنیلن سولفید) در برابر بیشتر مواد شیمیایی صنعتی، از جمله آمونیاک، محلولهای قلیایی سوزاننده و همه روانکنندههای رایج توربین، مقاومت بسیار بالایی دارد.
Q4: چگونه بفهمم کانکتور ClickLoc™ بهدرستی در جای خود قرار گرفته است؟
A4: کانکتور ClickLoc™ هنگام درگیر شدن کامل، یک «کلیک» لمسی متمایز ایجاد میکند. برخلاف کانکتورهای رزوهدار، به آچار گشتاورسنج نیاز ندارید؛ سازوکار قفلشونده حتی در محیطهای دارای ارتعاش زیاد، اتصال الکتریکی یکنواختی را تضمین میکند.
