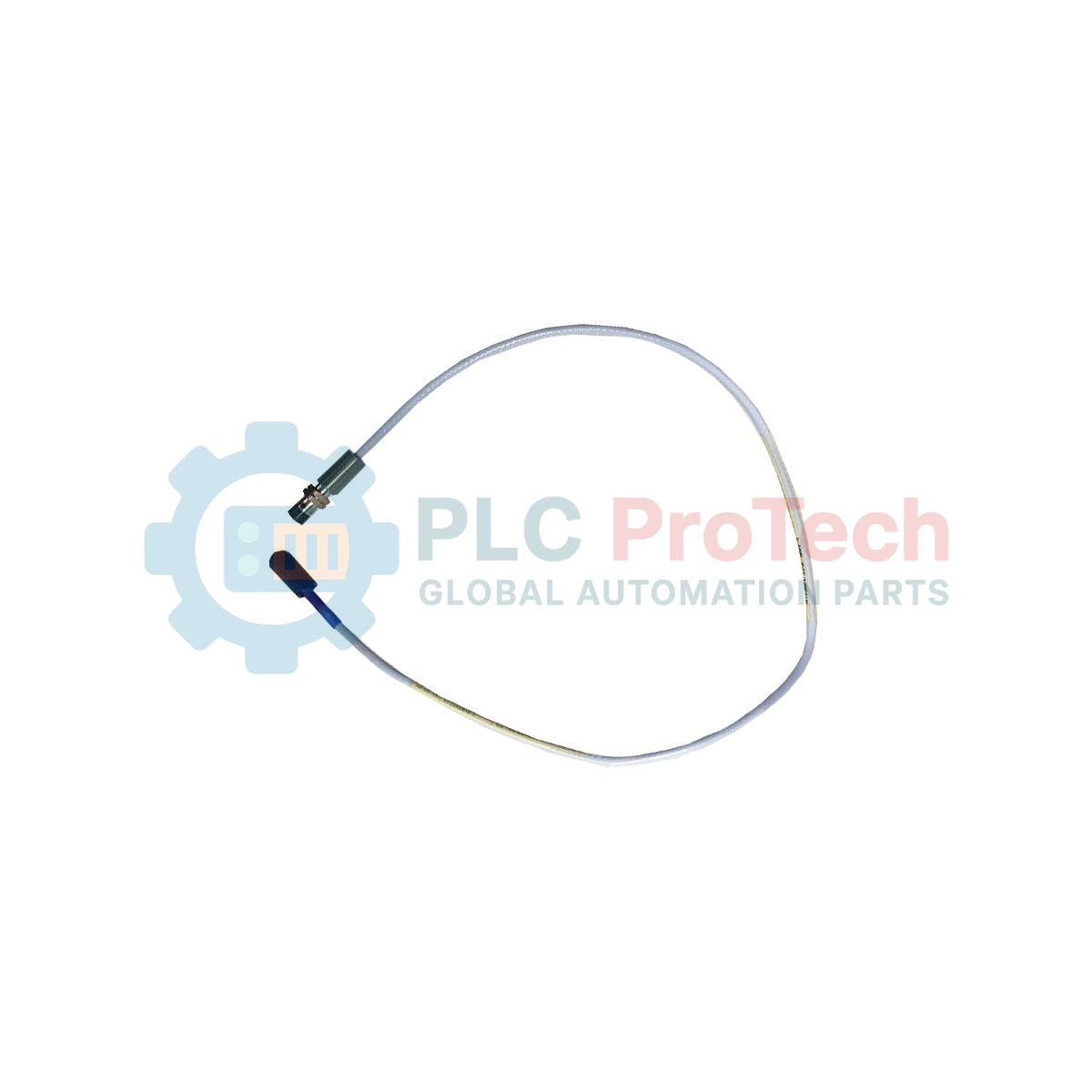

پراب مجاورتی معکوس‌نصب Bently Nevada 3300 XL مدل 330105-05-30-10-02-05

معرفی محصول

پروب نصب معکوس ۸ میلی‌متری 3300 XL با شناسه 330105-05-30-10-02-05 به‌عنوان حسگر جابه‌جایی با دقت بالا طراحی شده است و به‌طور ویژه برای کاربردهایی مناسب است که نصب پروب سنتی در آن‌ها امکان‌پذیر نیست. برخلاف پروب‌های استاندارد، طراحی نصب معکوس به تکنسین‌ها اجازه می‌دهد پروب را از بیرون محفظه ماشین و از طریق یک درگاه رزوه‌دار نصب کنند؛ بنابراین این پروب برای پایش لقی‌های داخلی، ارتعاش شعاعی و نیروی محوری در جعبه‌دنده‌ها و پمپ‌ها ضروری است.

این حسگر با بهره‌گیری از فناوری جریان‌های گردابی، خروجی ولتاژی خطی متناسب با فاصله بین نوک پروب و محور هدف ارائه می‌دهد. سری 3300 XL در مقایسه با نسل‌های پیشین، ارتقای چشمگیری در عملکرد فراهم می‌کند و با ارائه پایداری حرارتی برتر و ساختار فیزیکی مقاوم‌تر، در برابر محیط‌های داخلی متلاطم ماشین‌آلات صنعتی دوام می‌آورد.

پیکربندی فنی

مدل 330105-05-30-10-02-05 از یک کد ماژولار برای تعریف رابط مکانیکی و الکتریکی خود استفاده می‌کند:

معماری نصب معکوس (330105)

شناسه 330105 پیکربندی نصب معکوس را مشخص می‌کند. این پروب، برخلاف پروب‌های استاندارد، مهره شش‌گوش خارجی را ندارد و در عوض با طراحی‌ای ساخته شده است که از قسمت عقب، داخل محفظه یا غلاف پروب رزوه می‌شود.

گزینه طول کلی (10)

این واحد دارای طول کلی  ۱٫۰ متر (۳٫۳ فوت) است. در اکوسیستم Bently Nevada 3300 XL، طول پروب یک پارامتر الکتریکی حیاتی است. این پروب ۱ متری باید با کابل رابط ۴ یا ۸ متری جفت شود تا به کالیبراسیون استاندارد سیستم ۵ یا ۹ متری برسد.

گزینه کانکتور (02)

این پروب به  کانکتور کواکسیال Miniature ClickLoc™ مجهز است. این کانکتور قفل‌شونده با روکش طلا از افت سیگنال ناشی از ارتعاشات فرکانس‌بالا جلوگیری می‌کند و در صورت اتصال صحیح، آب‌بندی مقاوم در برابر رطوبت را تضمین می‌کند.

گزینه تأییدیه سازمان (05)

گزینه  05  نشان‌دهنده  تأییدیه‌های متعدد است. این گزینه پروب را برای استفاده در مناطق خطرناکِ مورد تأیید جهانی، مطابق با استانداردهای ATEX، CSA و IECEx برای محیط‌های ذاتاً ایمن و غیرقابل‌اشتعال، تأیید می‌کند.

مشخصات فنی

راهنمای نصب

پروب‌های نصب معکوس در مرحله نصب برای اطمینان از دقت داده‌ها به توجه مهندسی ویژه‌ای نیاز دارند.

تنظیم ولتاژ فاصله

پروب را داخل غلاف نصب قرار دهید. با استفاده از مولتی‌متر دیجیتال، ولتاژ خروجی Proximitor® را پایش کنید. پروب را بچرخانید تا ولتاژ به  -10.00 VDC برسد؛ این مقدار نشان می‌دهد پروب در «مرکز مکانیکی» محدوده خطی خود قرار دارد.

فواصل مکانیکی

اطمینان حاصل کنید که نوک پروب هنگام راه‌اندازی ماشین یا انبساط حرارتی با محور تماس پیدا نکند. برخورد فیزیکی نوک پروب با انتهای مسیر باعث آسیب فوری و دائمی به ماده PPS می‌شود.

محافظت از کانکتور

اگرچه کانکتور ClickLoc™ مقاوم است، همیشه روی رزوه‌های کانکتور روان‌کننده سیلیکونی بزنید تا از گیرپاژ جلوگیری شود و آب‌بندی مایع در برابر مه روغن داخل محفظه ماشین تضمین گردد.

مزایای مهندسی

دوام بیشتر مواد

نوک پروب از  پلی‌فنیلن سولفید (PPS)، یک ترموپلاستیک با عملکرد بالا، ساخته شده است. این ماده در برابر تخریب شیمیایی ناشی از روان‌کننده‌های مصنوعی تهاجمی مقاوم است و حتی در دماهای تا 177°C یکپارچگی ساختاری خود را حفظ می‌کند.

پایداری حرارتی برتر

سخت‌افزار 3300 XL «رانش حرارتی» را که مشکلی رایج در آن تغییرات دما به‌اشتباه به‌عنوان حرکت محور خوانده می‌شوند، به حداقل می‌رساند. این امر تضمین می‌کند داده‌های ارتعاش هنگام گذار ماشین از راه‌اندازی سرد به دمای کاری با بار کامل، دقیق باقی بمانند.

دسترسی برای تعمیر و نگهداری

طراحی نصب معکوس، تعویض حسگر را ساده می‌کند. تکنسین‌ها می‌توانند پروب آسیب‌دیده را بدون برداشتن پوشش بالایی ماشین یا کلاهک‌های یاتاقان تعویض کنند و در نتیجه زمان ازکارافتادگی طی توقف‌های تعمیر و نگهداری را به‌طور چشمگیری کاهش دهند.

پرسش‌های متداول فنی

Q1: این مدل با 330106-05-30-10-02-CN جایگزین شده است. آیا همچنان می‌توانم از 330105 استفاده کنم؟

A1: بله. 330105 همچنان قطعه‌ای معتبر برای سیستم‌های موجود است. 330106 نسخه به‌روزشده‌ای است که عمدتاً برخی استانداردهای تولید را یکپارچه می‌کند و گواهی‌های منطقه‌ای CN (چینی) را اضافه می‌کند، اما در بیشتر کاربردها از نظر عملکردی قابل جایگزینی با یکدیگر هستند.

Q2: اگر از یک پروب 1.0 متری با کابل رابطی با طول نامناسب استفاده کنم، چه اتفاقی می‌افتد؟

A2: کالیبراسیون سیستم با شکست مواجه می‌شود. پروب 1.0 متری برای کار با حسگرهای خاص Proximitor® طراحی شده است (یا سیستم 5 متری یا سیستم 9 متری). استفاده از طول نادرست کابل، محدوده خطی را جابه‌جا کرده و ضریب مقیاس (mV/mil) را تغییر می‌دهد و باعث نادقیق شدن قرائت‌های ارتعاش می‌شود.

Q3: آیا نوک PPS می‌تواند محیط‌های پرفشار را تحمل کند؟

A3: پروب 8 میلی‌متری برای آب‌بندی در برابر فشار تا 7 بار (100 psi) در نوک پروب طراحی شده است. برای کاربردهای فشار بالاتر، به محفظه‌های تخصصی فشاربالا نیاز است.

Q4: چگونه یک کانکتور «ClickLoc™» را شناسایی کنم؟

A4: برخلاف کانکتورهای رزوه‌ای قدیمی که به آچار و سیم ایمنی نیاز دارند، کانکتورهای ClickLoc™ دارای یک حلقه آج‌دار هستند که هنگام قرارگیری کامل، با صدای «کلیک» در جای خود قفل می‌شود و بازخورد لمسی ارائه می‌دهد تا ایمن بودن اتصال مشخص شود.
