330171-00-20-05-02-CN، پراب مجاورتی 5 میلی‌متری Bently Nevada 3300 (1/4-28 UNF)

مروری بر محصول

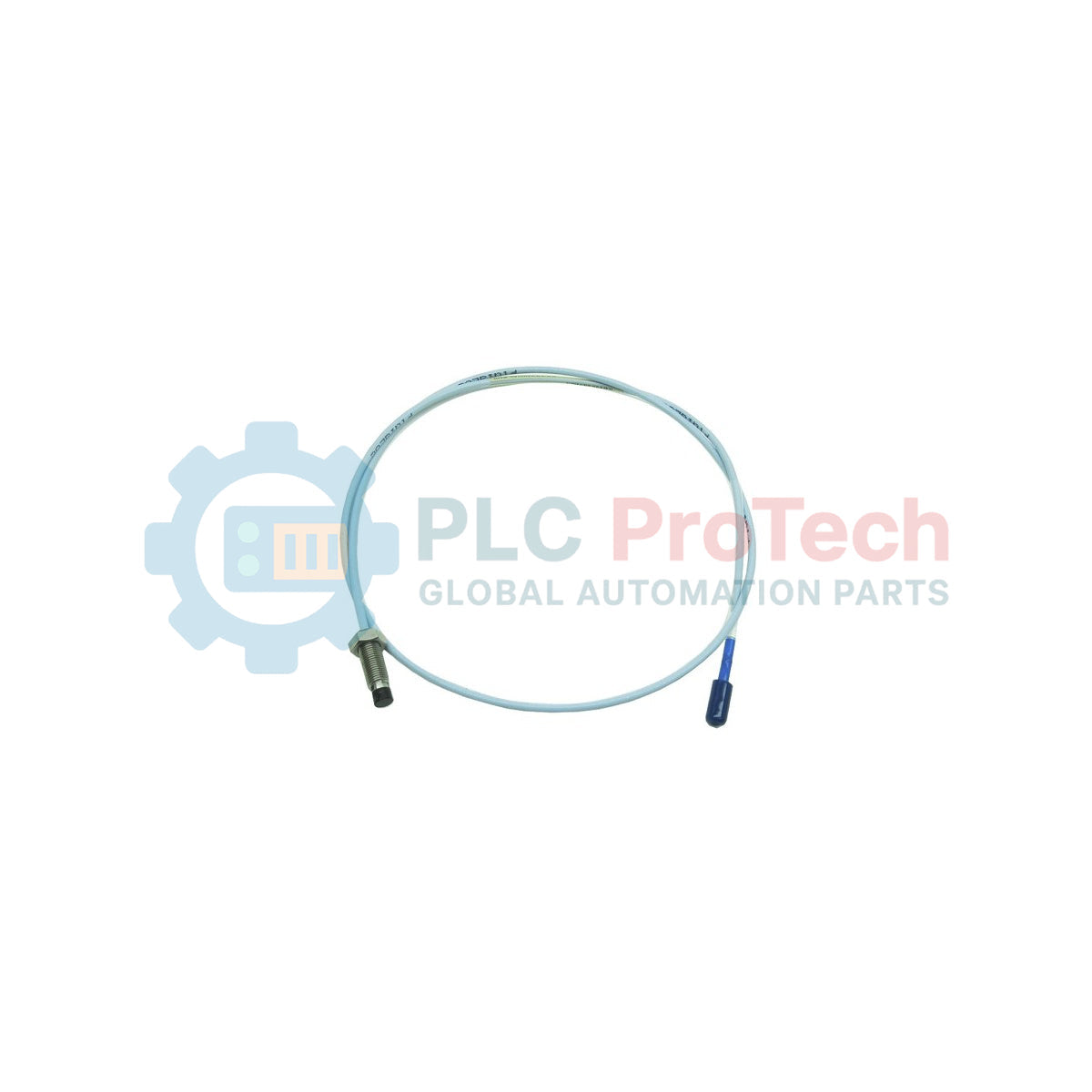

 330171-00-20-05-02-CN  یک پروب مجاورت دقیق 3300 با قطر 5 میلی‌متر است که دارای رزوه 1/4-28 UNF بوده و توسط Bently Nevada به‌طور ویژه برای پایش جابه‌جایی با دقت بالا طراحی شده است. این مبدلِ بدون زره برای فضاهای مکانیکی محدود بهینه‌سازی شده است؛ جایی که یک پروب استاندارد 8 میلی‌متری برای اتصال به پوسته ماشین بیش از حد بزرگ است. این محصول به‌طور گسترده در ماشین‌آلات دوار حیاتی، مانند کمپرسورهای پرسرعت، توربین‌های بخار کوچک و پمپ‌ها، برای پایش ارتعاش شعاعی و موقعیت محوری استفاده می‌شود.  330171-00-20-05-02-CN  با ارائه داده‌های قابل‌اعتماد به سیستم حفاظت ماشین‌آلات (MPS)، نقشی اساسی در شناسایی نامتعادلی روتور و فرسودگی یاتاقان ایفا می‌کند و ایمنی عملیاتی را تضمین کرده و از توقف‌های برنامه‌ریزی‌نشده و پرهزینه جلوگیری می‌کند.

شرح پسوند

این پیکربندی خاص از پروب 3300 با قطر 5 میلی‌متر، با پارامترهای فنی زیر تعریف می‌شود:

• 330171: مدل پایه پروب مجاورت 3300 با قطر 5 میلی‌متر و رزوه‌های نصب 1/4-28 UNF.

• 00: طول بدون رزوه. نشان می‌دهد بدنه پروب 0.0 اینچ بخش بدون رزوه دارد؛ کل بدنه رزوه‌دار است.

• 20: طول کلی بدنه. طول کل محفظه پروب 2.0 اینچ است.

• 05: طول کل. طول کابل یکپارچه پروب 0.5 متر (1.6 فوت) است.

• 02: گزینه کانکتور. مجهز به کانکتور کواکسیال مینیاتوری ClickLoc برای انتقال ایمن سیگنال با افت کم.

• CN: تأییدیه سازمانی. به‌طور ویژه برای بازار چین تأیید شده و الزامات منطقه‌ای محیط‌های خطرناک و استانداردهای ایمنی را برآورده می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

چگونه نسخه دارای رزوه 1/4-28 UNF را از نسخه 3/8-24 تشخیص دهم؟

شماره مدل پایه 330171 به‌طور مشخص نشان‌دهنده سری رزوه 1/4-28 UNF است. قطر کوچک‌تر رزوه 1/4 اینچی از نظر ظاهری متمایز است و برای ماشین‌آلاتی با سوراخ‌های رزوه‌دار کوچک‌تر در نظر گرفته شده است.

استفاده از کابل بدون زره در محیط صنعتی چه پیامدهایی دارد؟

مسیریابی پروب‌های بدون زره مانند 330171-00-20-05-02-CN در مجراهای باریک آسان‌تر است، اما این پروب‌ها در برابر له‌شدگی یا سایش، حفاظت مکانیکی ندارند. توصیه می‌شود برای جلوگیری از آسیب کابل، آن‌ها را درون مجرای محافظ یا محفظه‌های داخلی ماشین نصب کنید.

آیا نسخه "CN" با حسگرهای Proximitor بین‌المللی سازگار است؟

بله، ویژگی‌های الکتریکی پروب تأییدشده "CN" با نسخه استاندارد یکسان است. این پروب همچنان با حسگرهای 3300 XL و Proximitor استاندارد 3300 کاملاً سازگار است، مشروط بر اینکه طول کل سیستم هماهنگ باشد.

راهنمای مهندسی و نصب

گشتاور نصب و یکپارچگی رزوه

به دلیل اندازه کوچک‌تر رزوه 1/4-28 UNF، نصابان باید مراقب باشند از حد گشتاور مجاز تجاوز نکنند (معمولاً 3.4 N-m یا 30 in-lb). سفت‌کردن بیش از حد می‌تواند باعث کنده‌شدن رزوه‌ها یا آسیب به سیم‌پیچ داخلی مبدل شود. برای جلوگیری از گیرپاژ هنگام بازکردن در آینده، همیشه از روان‌کننده رزوه سازگار با محیط کاری استفاده کنید.

تنظیم دقیق فاصله برای سیستم‌های 5 میلی‌متری

پروب 5 میلی‌متری در مقایسه با سیستم‌های 8 میلی‌متری، محدوده خطی باریک‌تری (تقریباً 50 mils) دارد. برای یک سیستم استاندارد -24 VDC، ولتاژ فاصله هدف معمولاً باید روی -6.0 VDC تنظیم شود تا پروب در خطی‌ترین بخش منحنی خود کار کند. در صورت کاربرد، برای اطلاع از هرگونه آفست کالیبراسیون ویژه "CN"، «نامه اطلاع‌رسانی میدانی» را بررسی کنید.
