Manufacturer: Bently Nevada
Product No.: 145004-14
Country of origin:ایالات متحده آمریکا
Product Type: سنسور پروکسیمیتر 3300 XL
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

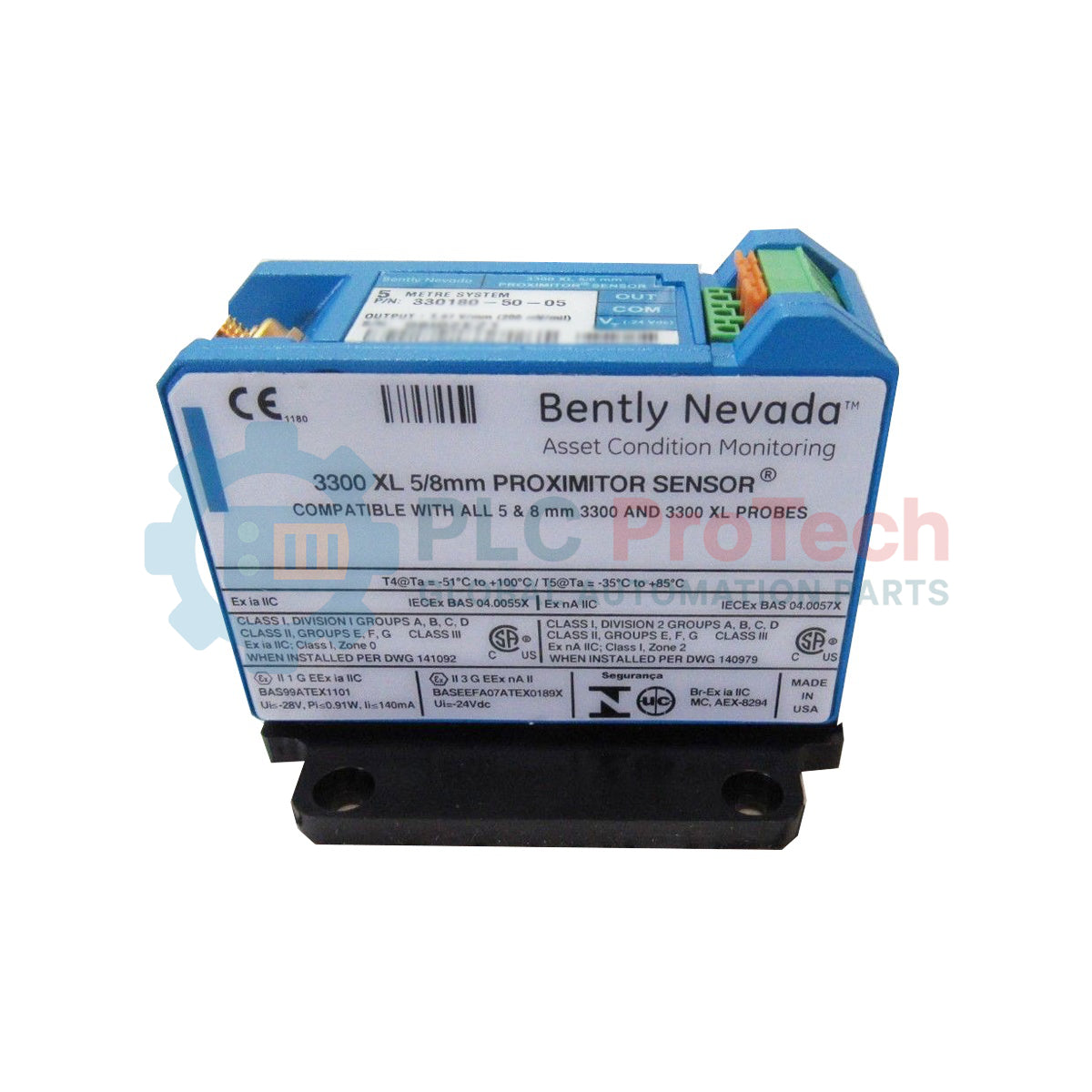

330180-X1-CN MOD 145004-14 (330180-X1-CN-145004-14) توسط Bently Nevada یک حسگر تخصصی 3300 XL Proximitor است که برای حفاظت پیشرفته از ماشینآلات در بخشهای پرتقاضا مانند معادن سنگین، سکوهای نفتی فراساحلی و نیروگاههای حرارتی طراحی شده است. این نسخه خاص MOD 145004-14 به صورت کارخانهای برای ماده هدف فولاد AISI 1040 کالیبره شده است تا حداکثر خطی بودن و دقت را زمانی که کالیبراسیون استاندارد 4140 کافی نیست، تضمین کند. با تبدیل سیگنال جریان گردابی پیچیده از پروب به خروجی ولتاژ پایدار، این حسگر امکان ردیابی بلادرنگ ارتعاش شعاعی و نیروی محوری را فراهم میکند. طراحی مقاوم آن برای شناسایی عدم تعادلهای اولیه روتور و ناهماهنگیهای شفت حیاتی است و به اپراتورها اجازه میدهد نگهداری پیشبینی شده انجام دهند و احتمال خرابی فاجعهبار ماشین یا توقفهای برنامهریزینشده را به طور قابل توجهی کاهش دهند.
هر بخش از این شماره مدل نمایانگر مشخصات سختافزاری یا کالیبراسیون حیاتی است که برای تطابق صنعتی سفارشی شده است:
330180: شناسه سری پایه برای حسگر 3300 XL Proximitor.
X1: طول کل سیستم و پیکربندی سختافزار نصب را مشخص میکند (معمولاً سازگار با سیستمهای 5.0 یا 9.0 متری).
CN: تأییدیههای جهانی و منطقهای، شامل ATEX/IECEx برای محیطهای انفجاری و گواهی منطقه خطرناک چینی NEPSI را نشان میدهد.
MOD 145004-14: نشاندهنده اصلاح کارخانهای برای نیازهای غیر استاندارد است.
14: کالیبراسیون ماده هدف. این واحد به طور خاص برای اهداف فولاد AISI 1040 تنظیم شده است و ضریب مقیاس را برای حفظ خروجی استاندارد 7.87 V/mm (200 mV/mil) تنظیم میکند.
| ویژگی | جزئیات فنی |
| مدل | 330180-X1-CN MOD 145004-14 |
| برند | Bently Nevada |
| مبدأ | ایالات متحده آمریکا |
| ماده هدف | فولاد AISI 1040 (کالیبراسیون سفارشی) |
| ضریب مقیاس استاندارد | 7.87 V/mm (200 mV/mil) |
| توان ورودی | -17.5 VDC تا -26 VDC |
| دمای کاری | -52 تا 100 درجه سانتیگراد |
| وزن حمل و نقل | 2.0 کیلوگرم |
| تأییدیهها | ATEX، IECEx، NEPSI |
چرا کالیبراسیون AISI 1040 برای این نسخه MOD ضروری است؟
حسگرهای استاندارد Bently Nevada برای فولاد AISI 4140 کالیبره شدهاند. اگر ماده شفت شما AISI 1040 باشد، استفاده از حسگر استاندارد باعث خطاهای قابل توجه در خطی بودن و خوانش نادرست ارتعاش میشود. این نسخه MOD تضمین میکند که خروجی 200 mV/mil برای متالورژی خاص دستگاه شما دقیق باقی بماند.
آیا این Proximitor میتواند در مناطق با ارتعاش زیاد نصب شود؟
اگرچه سری 3300 XL مقاوم است، بهتر است در یک محفظه ضد آب (مانند محفظه داخلی یا خارجی 3300 XL) نصب شود تا از تأثیر مستقیم محیط و ارتعاشات ساختاری بیش از حد محافظت شود و پایداری سیگنال در بلندمدت حفظ گردد.
آیا این واحد با پروبهای غیر XL 3300 سازگار است؟
Proximitor 3300 XL برای استفاده با پروبهای 3300 XL طراحی شده است؛ با این حال، با برخی پروبهای غیر XL 3300 با قطر 5 میلیمتر و 8 میلیمتر سازگاری معکوس دارد. قبل از راهاندازی، طول کل سیستم (5 متر یا 9 متر) را همیشه بررسی کنید.
نیازمندیهای شیلدینگ و زمین کردن
برای جلوگیری از تداخل الکترومغناطیسی (EMI) که ممکن است سیگنال ارتعاش را مخدوش کند، شیلد کابل کواکسیال باید از زمین دستگاه جدا باشد. اطمینان حاصل کنید که Proximitor روی ریل DIN نصب شده که به زمین ابزار دقیق تمیز متصل است. عدم حفظ زمین تک نقطهای میتواند منجر به ایجاد "نویز" شود که سیستم نظارت ممکن است آن را به اشتباه به عنوان ارتعاش واقعی ماشین تفسیر کند.
حساسیت به ماده هدف
از آنجا که این واحد برای فولاد AISI 1040 (MOD 145004-14) اصلاح شده است، اطمینان حاصل کنید که پروب روی شفتی از جنس 4140 یا آلیاژهای دیگر نصب نشده باشد. استفاده از کالیبراسیون نادرست باعث خطای ضریب مقیاس (SFE) میشود. توصیه میکنیم قبل از جایگزینی حسگرهای موجود با این نسخه اصلاح شده، ماده شفت را از طریق مستندات سازنده تجهیزات اصلی (OEM) تأیید کنید.
