تولیدکننده: Bently Nevada
شماره محصول: 330190-045-01-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کابل رابط با محدوده دمایی گسترده (ETR) مدل 3300 XL
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 320g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

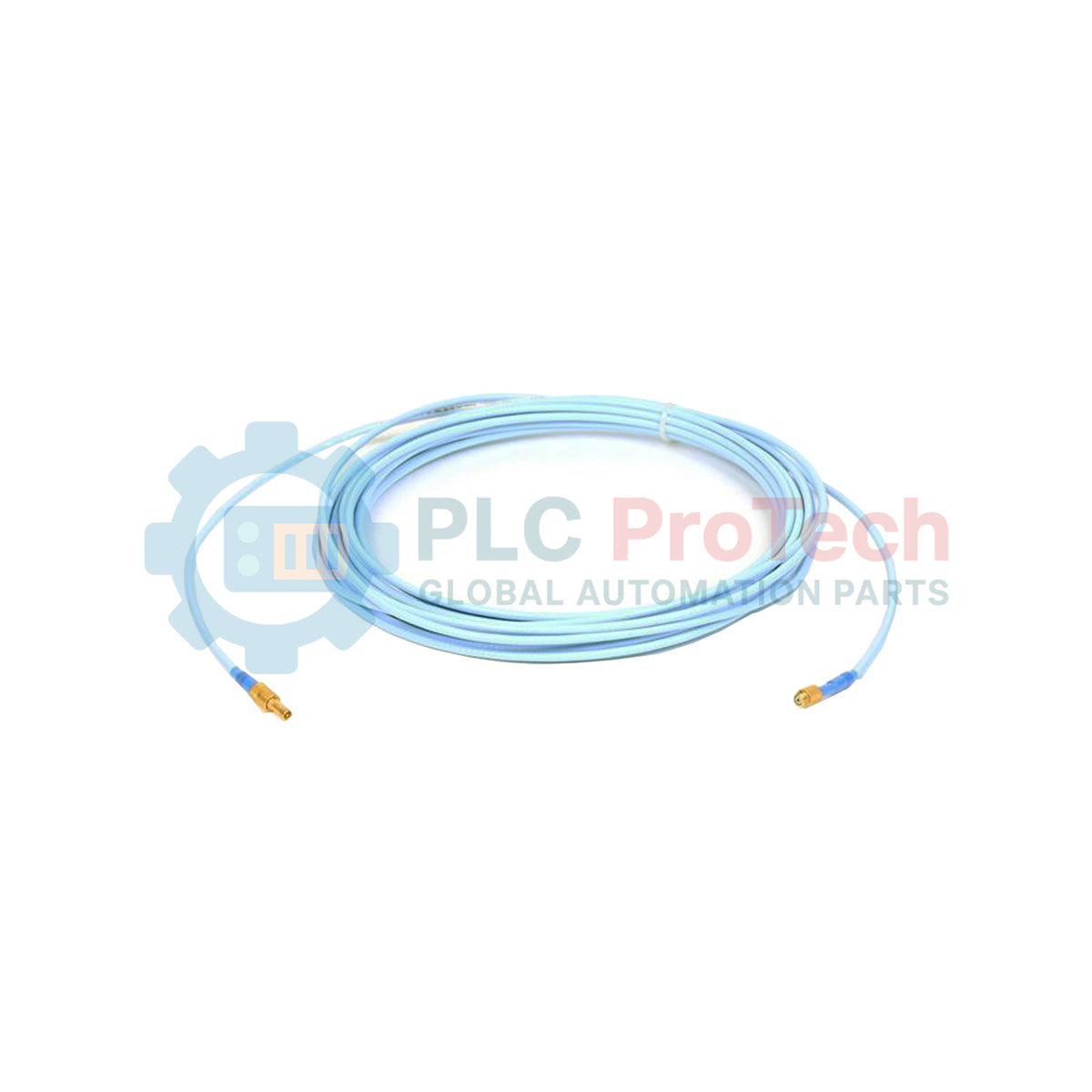

۳۳۰۱۹۰-۰۴۵-۰۱-۰۰ به‌عنوان پیوندی حیاتی در سیستم حسگر Proximitor بِنْتلی نوادا ۳۳۰۰ XL عمل می‌کند. این کابل رابط که به‌طور ویژه برای محیط‌های با محدوده دمایی گسترده (ETR) طراحی شده است، یکپارچگی سیگنال را در شرایطی حفظ می‌کند که کابل‌های استاندارد از کار می‌افتند. این کابل اندازه‌گیری‌های بسیار دقیق و بدون تماسِ ارتعاش و موقعیت محوری را در ماشین‌آلات دوار بزرگ‌مقیاس، از جمله توربین‌های بخار، کمپرسورهای گریز از مرکز و پمپ‌های صنعتی، امکان‌پذیر می‌کند.
این کابل با بهره‌گیری از عایق فلوروپلیمری پیشرفته و طراحی مکانیکی مستحکم، تضمین می‌کند که سیگنال جریان گردابی با حداقل تضعیف از پرُب به Proximitor منتقل شود. وجود آن در یک سیستم حفاظت از ماشین‌آلات (MPS) تضمین می‌کند که اپراتورها داده‌های بلادرنگ و در سطح آزمایشگاهی را برای جلوگیری از خرابی فاجعه‌بار تجهیزات و بهینه‌سازی برنامه‌های تعمیر و نگهداری دریافت کنند.
شماره مدل 330190-045-01-00 از منطق الفبایی‌عددی مشخصی پیروی می‌کند که ویژگی‌های فیزیکی و مکانیکی آن را تعریف می‌کند:
این مورد کابل رابط ۳۳۰۰ XL با محدوده دمایی گسترده (ETR) را مشخص می‌کند. این کابل کاملاً با پرُب‌های ۳۳۰۰ XL با قطر ۸ میلی‌متر و حسگرهای Proximitor سازگار است.
این پسوند طول کلی ۴٫۵ متر (۱۴٫۸ فوت) را مشخص می‌کند. دقت سیستم به حفظ طول کلی (پرُب + کابل رابط) برابر با ۵٫۰ یا ۹٫۰ متر وابسته است؛ این کابل ۴٫۵ متری معمولاً با پرُب ۰٫۵ متری جفت می‌شود تا توازن سیستم ۵ متری ایجاد شود.
عنوان «۰۱» تأیید می‌کند که این یک کابل زرهدار است. زره با روکش TFE از جنس فولاد ضدزنگ، مقاومت بسیار بالایی در برابر له‌شدگی ایجاد می‌کند و هسته کواکسیال داخلی را در مسیرهای صنعتی سخت از آسیب مکانیکی محافظت می‌کند.
این مورد نشان می‌دهد که برای این واحد خاص، هیچ تأییدیه خاصی از سوی نهادهای ذی‌صلاح (مانند ATEX/IECEx) لازم نیست و آن را برای کاربردهای صنعتی عمومی ایدئال می‌کند.
| پارامتر | جزئیات مشخصات |
| سازگاری سیستم | سیستم مبدل مجاورتی ۳۳۰۰ XL با قطر ۸ میلی‌متر |
| دمای کاری | -۵۱°C تا +۲۶۰°C (-۶۰°F تا +۵۰۰°F) |
| طول کل کابل | ۴٫۵ متر (۱۴٫۸ فوت) |
| نوع کابل | کواکسیال ۷۵ Ω، زرهدار (فولاد ضدزنگ ۳۰۴) |
| جنس کانکتور | برنج آبکاری‌شده با طلا / فولاد ضدزنگ |
| حداقل شعاع خم | ۲۵٫۴ میلی‌متر (۱٫۰ اینچ) برای بخش‌های زرهدار |
| وزن خالص | ۰٫۳ کیلوگرم (۰٫۶۶ پوند) |
| دوام | مقاوم در برابر سیالات، با تحمل بالا در برابر رطوبت |
نصب صحیح، طول عمر حلقه پایش ارتعاش را تضمین می‌کند. از این بهترین روش‌های مهندسی پیروی کنید:
همیشه از محافظ‌های کانکتور یا روکش حرارتی برای آب‌بندی اتصال بین پرُب و کابل رابط استفاده کنید. نفوذ رطوبت در محل اتصال کانکتور، علت اصلی «اختلال» یا رانش سیگنال در سیستم‌های جریان گردابی است.
از ایجاد خم‌های تند خودداری کنید. اگرچه روکش آرموردار محافظت ایجاد می‌کند، عبور از شعاع خمش 25.4 میلی‌متر (1.0 اینچ) می‌تواند به دی‌الکتریک کواکسیال داخلی آسیب برساند و باعث ناهماهنگی امپدانس و خطاهای کالیبراسیون شود.
پس از اتصال 330190-045-01-00 به پروب و Proximitor، ولتاژ شکاف DC را بررسی کنید. در یک سیستم استاندارد 3300 XL هشت‌میلی‌متری، ولتاژ تقریبی -10 VDC معمولاً نشان‌دهنده مرکز محدوده خطی است (شکاف تقریبی 1.27 میلی‌متر یا 50 mils).
کابل رابط را از مجراهای ولتاژ بالا جدا کنید. برای جلوگیری از تداخل الکترومغناطیسی (EMI) و اعوجاج شکل موج ارتعاش، از سینی‌های فلزی اختصاصی و دارای اتصال زمین استفاده کنید.
این 330190-045-01-00 در شرایطی عملکرد مطلوب دارد که کابل‌های استاندارد PVC یا FEP دچار افت عملکرد می‌شوند. رتبه‌بندی ETR آن امکان کارکرد پیوسته در نزدیکی پوسته‌های توربین و هودهای اگزوز را فراهم می‌کند؛ جاهایی که دما اغلب از 150°C فراتر می‌رود.
یکپارچه‌سازی بی‌نقص با TSI: این کابل به‌طور کامل با رک‌های پایش ارتعاش Bently Nevada 3500 و 2300 یکپارچه می‌شود و تضمین می‌کند که سیستم مبدل حساسیت 7.87 V/mm (200 mV/mil) خود را حفظ کند.
مقاومت مکانیکی: آرمور فولاد ضدزنگ 304 در بسیاری از کاربردها نیاز به لوله محافظ خارجی را از بین می‌برد، هزینه‌های نصب را کاهش می‌دهد و هم‌زمان در برابر گردوغبار ساینده و ضربه‌های تصادفی محافظت می‌کند.
پایداری حرارتی: مواد عایق پیشرفته از تغییرات ظرفیت خازنی در طول نوسانات دما جلوگیری می‌کنند و دقت داده‌های ارتعاش را از راه‌اندازی سرد تا اوج بار عملیاتی حفظ می‌کنند.
Q1: آیا می‌توانم از این کابل 4.5 متری با یک پروب 1.0 متری در یک سیستم 5 متری استفاده کنم؟
A1: خیر. یک سیستم 5 متری به طول کلی 5.0 متر نیاز دارد. از آنجا که طول این کابل 4.5 متر است، باید با یک پروب 0.5 متری استفاده شود. استفاده از آن با یک پروب 1.0 متری باعث ایجاد ناهماهنگی 5.5 متری می‌شود و خطاهای کالیبراسیون قابل‌توجهی در خروجی Proximitor ایجاد می‌کند.
Q2: مزیت نسخه «ETR» نسبت به کابل استاندارد 3300 XL چیست؟
A2: نسخه ETR (محدوده دمایی گسترده) از مواد دی‌الکتریک ویژه‌ای استفاده می‌کند که تا دمای 260°C را تحمل می‌کنند. کابل‌های استاندارد معمولاً برای آستانه‌های دمایی پایین‌تری رتبه‌بندی می‌شوند. برای حسگرهایی که نزدیک مسیرهای بخار یا مناطق با حرارت بالا قرار دارند، از نسخه ETR استفاده کنید.
Q3: آیا گزینه آرموردار (01) بر عملکرد الکتریکی تأثیر می‌گذارد؟
A3: خیر. آرمور یک لایه مکانیکی است. ویژگی‌های الکتریکی داخلی با استاندارد 3300 XL سازگار باقی می‌مانند و همان امپدانس و پاسخ فرکانسی موردنیاز برای پایش ارتعاش با دقت بالا را فراهم می‌کنند.
Q4: آیا این کابل با سیستم‌های قدیمی‌تر 3300 هشت‌میلی‌متری (غیر XL) سازگار معکوس است؟
A4: اگرچه در بسیاری از موارد از نظر فیزیکی سازگار است، Bently Nevada توصیه می‌کند برای اطمینان از اینکه سیستم استانداردهای منتشرشده API 670 از نظر خطی‌بودن و دقت را برآورده می‌کند، از اجزای 3300 XL به‌صورت یکپارچه استفاده شود. ترکیب اجزای XL و غیر XL ممکن است به ضریب مقیاس غیرخطی منجر شود.
