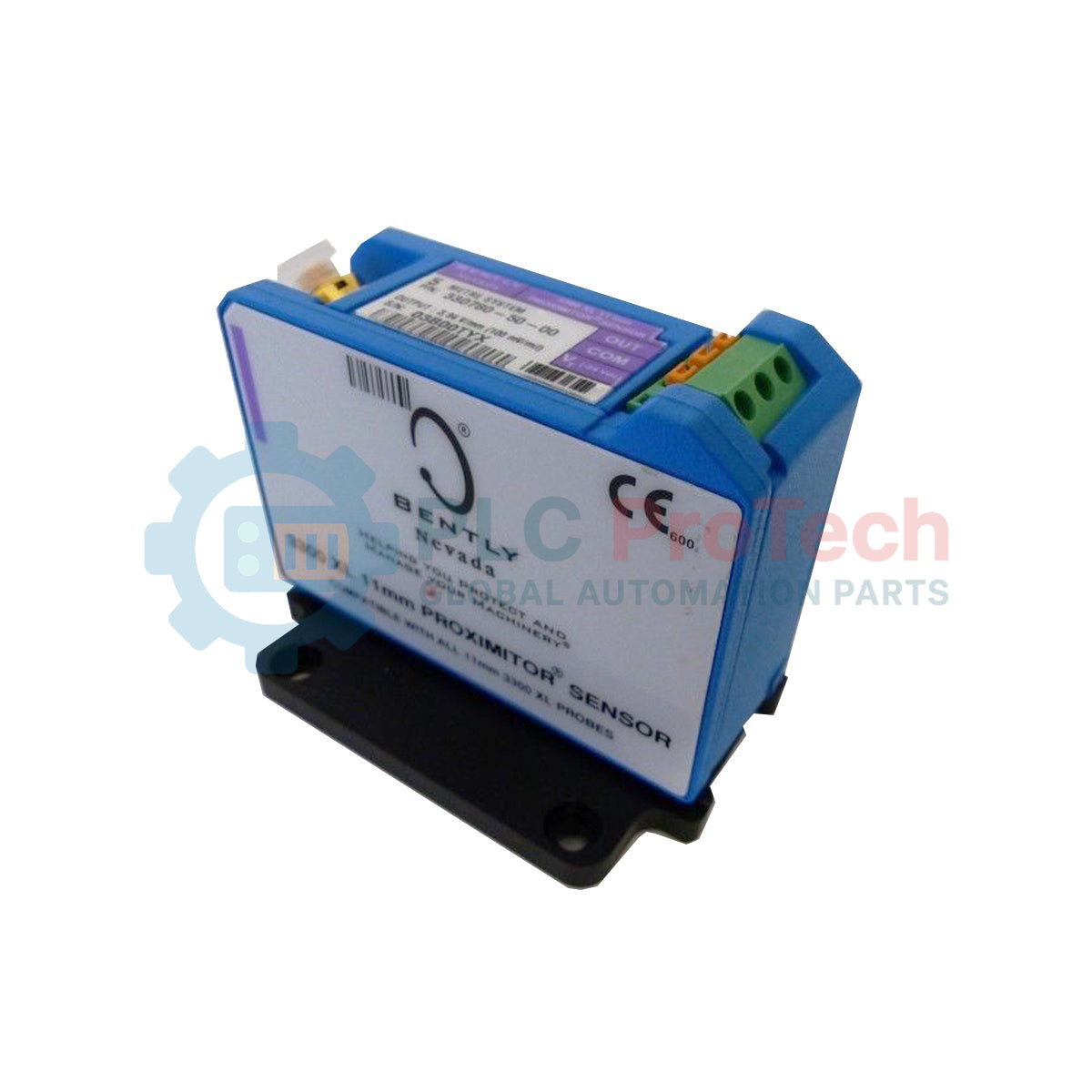

330780-50-00 | بنتلی نوادا | 3300 XL حسگر پروکسیمیتور 11 میلی‌متری

Q: ورودی توان پیشنهادی برای دستگاه چیست؟

دستگاه در نصبهای استاندارد بدون مانع به ولتاژ تغذیهای بین ‎-17.5 Vdc‎ و ‎-26 Vdc‎ نیاز دارد.

SKU 330780-50-00

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 330780-50-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: سنسور پروکسیمیتور
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 3000g
ابعاد: ۶.۳۵ سانتی‌متر × ۶.۱۲ سانتی‌متر × ۸.۱۳ سانتی‌متر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Bently Nevada 330780-50-00 در سیستم مبدل مجاورتی 3300 XL 11 mm نقشی حیاتی دارد و تغییرات فاصله بدون تماس را به سیگنال خروجی الکتریکی 3.94 V/mm (100 mV/mil) تبدیل می‌کند. این تجهیز وظایف اصلی اندازه‌گیری ارتعاشات دینامیکی و جابه‌جایی استاتیک را در ماشین‌آلات صنعتی مجهز به یاتاقان‌های فیلم سیال انجام می‌دهد. این طراحی از قابلیت تعویض کامل در سطح قطعه میان پروب‌ها و کابل‌های رابط سازگار 3300 XL پشتیبانی می‌کند و نیاز به تطبیق جداگانه یا کالیبراسیون مجدد زمان‌بر روی میز کار را از بین می‌برد.

این واحد خاص دارای طول سیستم 5.0 متر (16.4 فوت) است و برای پیکربندی‌های استاندارد نصب پنلی طراحی شده است. این واحد که با کد گزینه 00 پیکربندی شده، تأییدیه‌های نهادهای ایمنی منطقه‌ای را ندارد. این حسگر که در محفظه آلومینیومی مقاوم A380 قرار گرفته است، به‌طور یکپارچه با پلتفرم‌های مدرن پایش و سیستم‌های کنترل توزیع‌شده (DCS) ارتباط برقرار می‌کند تا رفتار محور ماشین و فرسایش مکانیکی بلندمدت را پایش کند.

ویژگی‌ها

خروجی استاندارد 3.94 V/mm (100 mV/mil) برای پایش جابه‌جایی در گستره خطی گسترده.
قابلیت تعویض کامل با اجزای سازگار 3300 XL 11 mm بدون کالیبراسیون روی میز کار.
محفظه آلومینیومی مقاوم A380، طراحی‌شده برای محیط‌های صنعتی سخت.
سازگاری کامل با پارامترهای استاندارد سیستم 3300 غیر XL.
گستره اندازه‌گیری خطی گسترده، بهینه‌شده برای فواصل بزرگ‌تر ماشین و حرکات محوری.

کاربردها

اندازه‌گیری موقعیت محوری (تراست) در توربین‌های بخار
اندازه‌گیری انبساط تفاضلی رمپ
پایش موقعیت میله یا افت میله در کمپرسورهای رفت‌وبرگشتی
اندازه‌گیری دورسنج و سرعت صفر
تولید سیگنال مرجع فاز (Keyphasor)

اطلاعات سفارش

کد گزینه	توضیحات
330780	حسگر Proximitor مدل 3300 XL با قطر 11 mm
-50	طول کلی و گزینه نصب: طول سیستم 5.0 متر (16.4 فوت)، نصب پنلی
-00	گزینه تأییدیه نهاد: موردنیاز نیست

مشخصات فنی

پارامتر	مشخصات
سازنده	Bently Nevada
نوع محصول	حسگر Proximitor مدل 3300 XL با قطر 11 mm
ضریب مقیاس افزایشی (ISF)	3.94 V/mm (100 mV/mil) +/-10%
مقاومت خروجی	50 اهم
نیازمندی‌های تغذیه	-17.5 Vdc تا -26 Vdc بدون موانع؛ -23 Vdc تا -26 Vdc با موانع
حداکثر مصرف	12 mA
جنس محفظه	آلومینیوم A380
طول سیستم	5.0 متر (16.4 فوت)
تجهیزات نصب	نصب روی پنل
دمای عملیاتی	-52 degC تا +100 degC
دمای نگهداری	-52 degC تا +105 degC
رطوبت نسبی	100٪ چگالشی، در صورت محافظت از کانکتورها غیرقابل غوطه‌وری
پاسخ فرکانسی	0 تا 8 kHz: معمولاً +0، -3 dB
ابعاد (ارتفاع x عرض x عمق)	6.35 cm x 6.12 cm x 8.13 cm
وزن	3.0 kg

راهنمای نصب

نصب روی پنل: محفظه را با استفاده از تجهیزات نصب مناسب روی پنلی تخت و صلب محکم کنید و از وجود فاصله کافی برای شعاع خم کابل‌ها اطمینان حاصل کنید.
یکپارچگی منبع تغذیه: ولتاژ منفی پایدار بین -17.5 Vdc و -26 Vdc فراهم کنید. کارکرد در ولتاژی مثبت‌تر از -23.5 Vdc می‌تواند به کاهش دامنه اندازه‌گیری خطی منجر شود.
مسیریابی کابل: برای همه کابل‌های تری‌اکسیال متصل، حداقل شعاع خم 25.4 mm (1.0 in) را حفظ کنید. برای کاهش نویز EMI/RFI، سیم‌کشی حسگر را از کابل‌های ولتاژ بالا جدا کنید.
محافظت از کانکتور: اتصالات کواکسیال مینیاتوری را تمیز و خشک نگه دارید. برای دستیابی به محافظت 100٪ در برابر رطوبت چگالشی، از رعایت روش‌های مناسب ترمینیشن اطمینان حاصل کنید.

انطباق و گواهی‌ها

FCC: با بخش 15 مقررات FCC مطابقت دارد.
دستورالعمل EMC 2014/30/EU: EN 61000-6-2 (مصونیت در محیط‌های صنعتی)، EN 61000-6-4 (انتشار آلاینده‌ها در محیط‌های صنعتی).
دستورالعمل RoHS 2011/65/EU
ایمنی عملکردی: SIL 2 (HFT = 0)، SIL 3 (HFT = 1).

FAQ

ورودی توان پیشنهادی برای دستگاه چیست؟

دستگاه در نصب‌های استاندارد بدون مانع به ولتاژ تغذیه‌ای بین ‎-17.5 Vdc‎ و ‎-26 Vdc‎ نیاز دارد.

این پیکربندی از چه نوع نصب پشتیبانی می‌کند؟

این پیکربندی شامل گزینه ‎-50‎ است که برای نصب روی پنل طراحی شده است.

ضریب مقیاس خروجی استاندارد حسگر چیست؟

حسگر ضریب مقیاس افزایشی (ISF) برابر با ‎3.94 V/mm (100 mV/mil) +/-10%‎ ارائه می‌دهد.

حداکثر مصرف جریان دستگاه چقدر است؟

حداکثر مصرف جریان حسگر 12 mA است.
