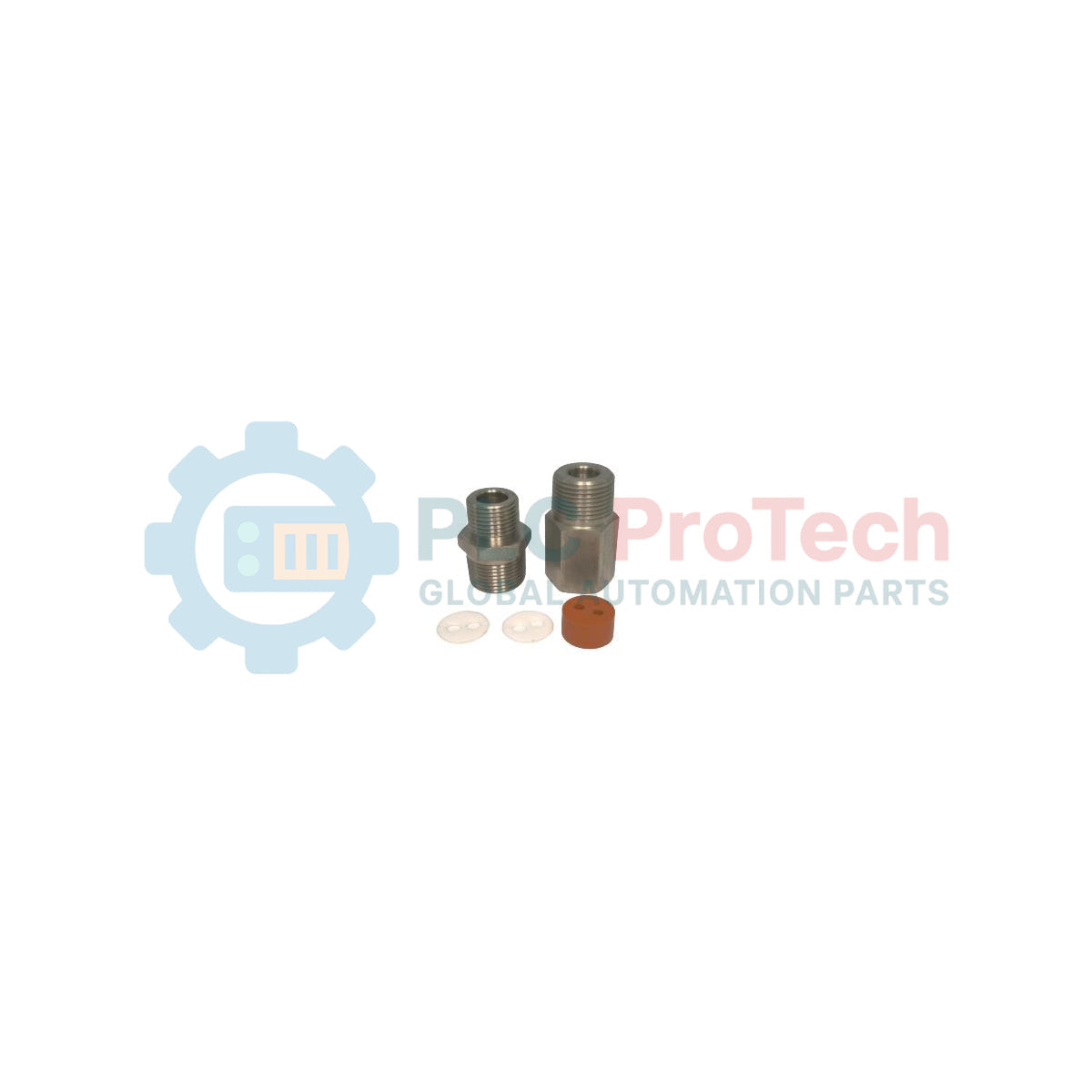

مهر و موم کابل فشار پایین Bently Nevada (1/2-14 NPT)

نمای کلی محصول

 43501-01-04-01 یک مهر کابل فشار پایین با یکپارچگی بالا است که توسط Bently Nevada طراحی شده تا یک مانع محیطی مقاوم بین محفظه داخلی ماشین و جو خارجی ایجاد کند. این قطعه برای نصب‌هایی که کابل‌های پروب مجاورت باید از محفظه بلبرینگ یا جعبه دنده خارج شوند و در عین حال از نشت مه روغن، پاشش یا گازهای فشار پایین جلوگیری کنند، ضروری است.

برخلاف گلندهای صنعتی استاندارد، سری 43501 به طور خاص برای محافظت از کابل‌های حساس کواکسیال سیستم‌های ترنسدیوسر سری 3300 XL و 7200 طراحی شده است. این مهر و موم محکم را در اطراف روکش خارجی کابل حفظ می‌کند بدون اینکه لایه دی‌الکتریک را فشرده کند، که در غیر این صورت باعث تغییر ظرفیت کابل و خراب شدن کالیبراسیون حسگر می‌شود. این واحد اطمینان می‌دهد که روانکاری ماشین شما حفظ شده و سیستم نظارت در برابر آلودگی محیطی محافظت می‌شود.

پیکربندی فنی

این 43501-01-04-01 از یک پشته سخت‌افزاری مدولار برای پذیرش چند کابل از یک نقطه نفوذ استفاده می‌کند.

رزوه سمت فشار بالا (01)

نشانه 01 رزوه 1/2-14 NPT برای سمت فشار بالا (ماشین) است. این رزوه مخروطی استاندارد اتصال بدون نشتی را هنگام نصب در بدنه ماشین یا محفظه مهر و موم اختصاصی تضمین می‌کند.

گرامت و واشر کابل (04)

گزینه 04 پیکربندی چند پورت است. گرامت داخلی برای پذیرش تا 4 کابلطراحی شده است. برای حفظ یکپارچگی مهر و موم، تنها یک سوراخ به طور کامل در کارخانه پانچ شده و سه سوراخ باقی‌مانده به صورت نیمه‌سوراخ شده‌اند. این امکان را به نصاب می‌دهد که فقط تعداد پورت‌های مورد نیاز برای کاربرد خاص (مثلاً دو پروب شعاعی X-Y) را پانچ کند و پورت‌های استفاده نشده را به صورت کاملاً مهر و موم شده نگه دارد.

رزوه سمت فشار پایین (01)

 01 نشان‌دهنده رزوه 1/2-14 NPT در سمت فشار پایین (جوی) است. این امکان اتصال مستقیم به لوله سخت یا انعطاف‌پذیر را فراهم می‌کند و کابل‌ها را هنگام عبور به جعبه اتصال Proximitor® محافظت می‌کند.

مشخصات فنی

مزایای مهندسی

 مهر کابل 43501 مزایای مکانیکی ارائه می‌دهد که گلندهای کابل معمولی نمی‌توانند ارائه کنند:

• حفظ یکپارچگی سیگنال: گرامت داخلی یک مهر و موم "نرم" فراهم می‌کند که کابل را بدون تغییر شکل هندسه کواکسیال می‌گیرد. این از تغییرات امپدانس که منجر به خوانش‌های نادرست ارتعاش می‌شود جلوگیری می‌کند.

• ورود چند کابل مدولار: با اجازه دادن به عبور تا چهار کابل از یک سوراخ 1/2 اینچ NPT، مدل 43501 تعداد نفوذهای لازم در بدنه دستگاه را کاهش می‌دهد، یکپارچگی ساختاری را حفظ کرده و نقاط احتمالی نشت را کاهش می‌دهد.

• پل NPT به NPT: طراحی دو رزوه به عنوان یک پل ساختاری عمل می‌کند و امکان انتقال بدون درز و مهر و موم شده از دیواره دستگاه مستقیماً به سیستم لوله‌کشی را فراهم می‌آورد.

راهنمای نصب و نگهداری

مهر و موم موفق نیازمند آماده‌سازی دقیق گرامت و مسیر کابل است.

آماده‌سازی گرامت

برای -04 گرامت، فقط از سوراخ‌هایی که قصد استفاده دارید پانچ کنید. از پانچ تیز و تمیز استفاده کنید تا از پاره شدن نئوپرن جلوگیری شود. اگر به طور تصادفی سوراخ اضافی ایجاد کردید، باید با کابل جعلی یا پلاگین مهر و موم تخصصی مسدود شود تا از عبور روغن جلوگیری شود.

ترتیب مونتاژ

قبل از اتصال کانکتورها، مهره فشرده‌سازی، واشر و گرامت را روی کابل‌ها بکشید (اگر از کابل‌های قابل ترمینال در محل استفاده می‌کنید). اگر کانکتورها قبلاً نصب شده‌اند، اطمینان حاصل کنید که می‌توانند از سوراخ 1/2 اینچ NPT عبور کنند. مهره فشرده‌سازی را تا زمانی که گرامت به وضوح اطراف کابل‌ها گسترش یابد، سفت کنید؛ بیش از حد سفت نکنید چون ممکن است دی‌الکتریک کواکسیال را خرد کند.

درزگیری رزوه

قبل از نصب در دستگاه، یک درزگیر رزوه با کیفیت بالا (مانند نوار PTFE یا خمیر لوله) روی رزوه‌های NPT بزنید. اطمینان حاصل کنید که هیچ درزگیری وارد محفظه داخلی مهر و موم نشود که ممکن است باعث اختلال در قرارگیری گرامت شود.

سؤالات متداول فنی

Q1: حداکثر فشاری که این مهر و موم "فشار پایین" می‌تواند تحمل کند چقدر است؟

A1: سری 43501 برای فشارهای تا  345 کیلوپاسکال (50 psi) رتبه‌بندی شده است. برای کاربردهایی با فشار بالاتر (مانند ژنراتورهای خنک‌شونده با هیدروژن با فشار بالا)، باید از سری مهر و موم روغن فشار بالا Bently Nevada 16622 استفاده کنید.

Q2: آیا می‌توانم این را برای کابل‌های غیر از کابل‌های نزدیکی Bently Nevada استفاده کنم؟

A2: بله، به شرطی که قطر کابل مشابه کابل‌های کواکسیال استاندارد 7200 یا 3300 XL باشد (معمولاً حدود 2.5 میلی‌متر تا 3.8 میلی‌متر). با این حال، گرامت به طور خاص برای ابعاد کابل Bently Nevada طراحی شده تا مهر و موم تایید شده‌ای را تضمین کند.

Q3: چرا وزن حمل و نقل برای یک مهر و موم کابل کوچک 3 کیلوگرم است؟

A3: مدل 43501 یک اتصالات صنعتی سنگین است. برای محافظت از رزوه‌های NPT و واشرهای دقیق داخلی در حین حمل و نقل، در بسته‌بندی تقویت‌شده ارسال می‌شود. وزن 3 کیلوگرم نشان‌دهنده ماهیت مقاوم سخت‌افزار و جعبه محافظ آن است.

Q4: آیا گرامت "04" با کابل‌های زره‌دار سازگار است؟

A4: به طور کلی، خیر. مدل 43501 برای کابل‌های کواکسیال استاندارد (بدون زره) طراحی شده است. کابل‌های زره‌دار معمولاً نیاز به مهر و موم بزرگ‌تری دارند یا باید زره قبل از عبور از مهر و موم برداشته شود و زره در اتصال لوله خاتمه یابد.
