ماژول منبع تغذیه 230 VAC Tricon مدل 8312 Triconex

مرور کلی

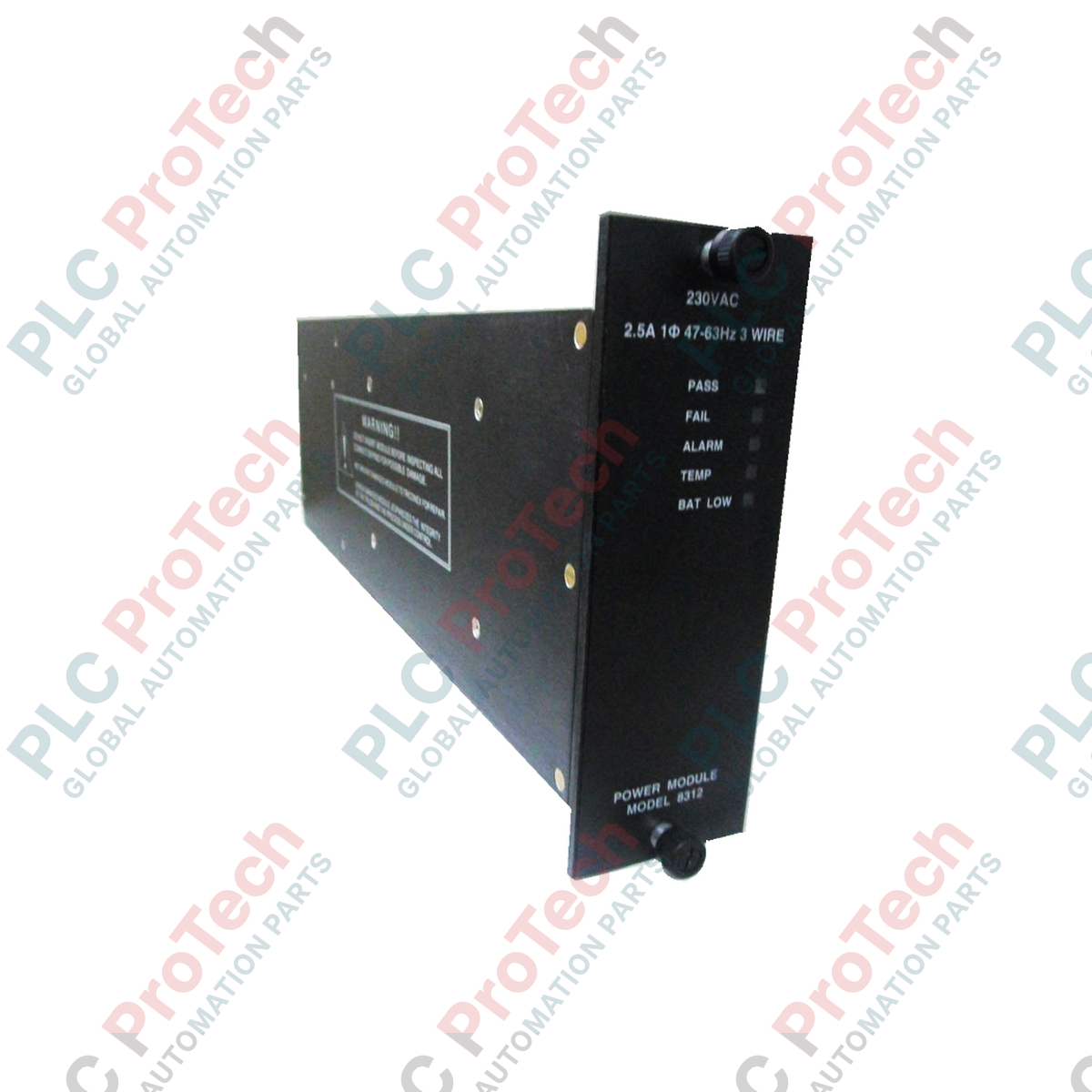

 8312 (8312) یک ماژول منبع تغذیه با عملکرد بالا است که برای سیستم افزونه سه‌گانه ماژولار (TMR) Triconex طراحی شده است. این ماژول که برای محیط‌های ولتاژ بالا مهندسی شده، ورودی نامی 230 VAC را به توان منطقی DC تنظیم‌شده موردنیاز پردازنده‌های اصلی و ماژول‌های ورودی/خروجی سیستم تبدیل می‌کند. در بخش‌های حیاتی مانند سکوهای نفتی فراساحلی و کارخانه‌های فرآوری مواد شیمیایی، Triconex 8312 نقشی اساسی در حفظ یکپارچگی سیستم دارد. طراحی مستحکم آن شامل زمان تداوم 20 میلی‌ثانیه‌ای است و تضمین می‌کند کنترل‌کننده ایمنی هنگام افت‌های لحظه‌ای ولتاژ همچنان فعال بماند و از قطع‌های کاذب پرهزینه و توقف فرایند جلوگیری شود.

منطق معماری پیشرفته

ماژول  8312 که برای عملکرد قابل‌اعتماد در شبکه‌های برق ناپایدار طراحی شده است، دامنه ورودی گسترده 185 تا 285 VAC را پوشش می‌دهد و در فرکانس‌های 47 تا 63 هرتز به‌طور کارآمد عمل می‌کند. این ماژول دارای سازوکارهای حفاظتی داخلی، ازجمله فیوز تأخیری 2.5 آمپری، است تا از صفحه‌پشتی داخلی در برابر اضافه‌ولتاژهای الکتریکی خارجی محافظت کند. یکی از ویژگی‌های متمایز این واحد، قابلیت پشتیبان‌گیری یکپارچه برق آن است که از پیکربندی باتری لیتیوم‌یون قابل‌شارژ  14.8 V (4 x 3.7 V) استفاده می‌کند. این منبع DC داخلی، توان پل موردنیاز برای حفظ حافظه فرّار و وضعیت‌های سیستم را هنگام انتقال منبع اصلی یا قطع کامل برق AC فراهم می‌کند و همگام‌سازی معماری TMR را تضمین می‌نماید.

مشخصات فنی

پرسش‌های متداول فنی حیاتی

هدف از زمان تداوم خروجی 20 میلی‌ثانیه‌ای چیست؟

زمان تداوم 20 میلی‌ثانیه‌ای یک ویژگی ایمنی حیاتی است که به  8312 اجازه می‌دهد توان منطقی سیستم را هنگام وقفه‌های کوتاه برق یا «افت ولتاژ» حفظ کند. این قابلیت تضمین می‌کند سیستم Triconex به‌دلیل نوسان‌های جزئی در منبع 230 VAC بازنشانی نشود یا بار ایمنی را از دست ندهد.

باتری لیتیوم‌یون داخلی درون ماژول چگونه عمل می‌کند؟

بسته باتری 14.8 V به‌عنوان مخزن ثانویه انرژی عمل می‌کند. این باتری هنگام سالم بودن برق AC به‌طور خودکار شارژ می‌شود. در صورت قطع برق، انرژی لحظه‌ای موردنیاز برای حفظ داده‌های تشخیصی سیستم و ثبات‌های حافظه را تا پیش از خاموشی کنترل‌شده فراهم می‌کند.

آیا می‌توان 8312 را هنگامی که سیستم تحت بار است، به‌صورت گرم تعویض کرد؟

بله، در پیکربندی توان افزونه،  Triconex 8312 از قابلیت تعویض گرم پشتیبانی می‌کند. این ویژگی به کارکنان تعمیر و نگهداری اجازه می‌دهد ماژول منبع تغذیه معیوب را بدون بی‌برق کردن سیستم ایمنی تعویض کنند؛ مشروط بر اینکه دست‌کم یک ماژول توان دیگر سالم باشد و بار را به‌طور مشترک تأمین کند.

راهنمای مهندسی میدانی و نصب

• مدیریت حرارتی و جریان هوا: به‌دلیل گرمای تولیدشده در فرایند تبدیل 230 VAC، اطمینان حاصل کنید تهویه کابینت مسدود نباشد. 8312 باید در شاسی‌ای نصب شود که ورودی هوای آن فیلتر داشته باشد و فن‌های خروجی برای جلوگیری از داغ‌شدن بیش‌ازحد باتری لیتیوم‌یون داخلی، فعال باشند.

• رویه تعویض فیوز: اگر ماژول روشن نمی‌شود، فیوز تأخیری 2.5 A را بررسی کنید. برای حفظ گواهی‌های ایمنی UL و CE شاسی Tricon، همیشه آن را با فیوزی با ظرفیت یکسان تعویض کنید. هرگز فیوز را با نوع سریع استاندارد کنار نگذارید.

• نگهداری باتری: وضعیت سیستم را به‌صورت دوره‌ای از طریق نرم‌افزار TriStation 1131 بررسی کنید. اگر پرچم تشخیصی «Battery Low» نمایش داده شد، ممکن است بسته داخلی 14.8 V به تعویض یا یک چرخه شارژ کامل نیاز داشته باشد تا بتواند الزام زمان تداوم 20 میلی‌ثانیه‌ای را پشتیبانی کند.

مزایای عملکرد مستحکم

 8312 برای تحمل شرایط سخت محیط‌های صنعتی برق ساخته شده و از قطعاتی باکیفیت بهره می‌برد که در برابر تداخل الکترومغناطیسی (EMI) مقاوم هستند. قابلیت آن در مدیریت دامنه گسترده‌ای از ورودی‌های AC، این ماژول را برای استقرار جهانی، در مناطقی که کیفیت برق محلی ممکن است متفاوت باشد، ایده‌آل می‌کند. افزون بر این، استفاده از فیوز تأخیری تضمین می‌کند ماژول در برابر جریان‌های هجومی بالایی که معمولاً هنگام راه‌اندازی ترانسفورماتورهای بزرگ صنعتی ایجاد می‌شوند، دوام بیاورد؛ درحالی‌که شاسی سنگین 4 kg استحکام ساختاری لازم در برابر ارتعاشات مکانیکی موجود در محیط‌های تولید سنگین را فراهم می‌کند.
