تولیدکننده: Bently Nevada
شماره محصول: 990-05-50-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: فرستنده ارتعاش 990
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1500g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

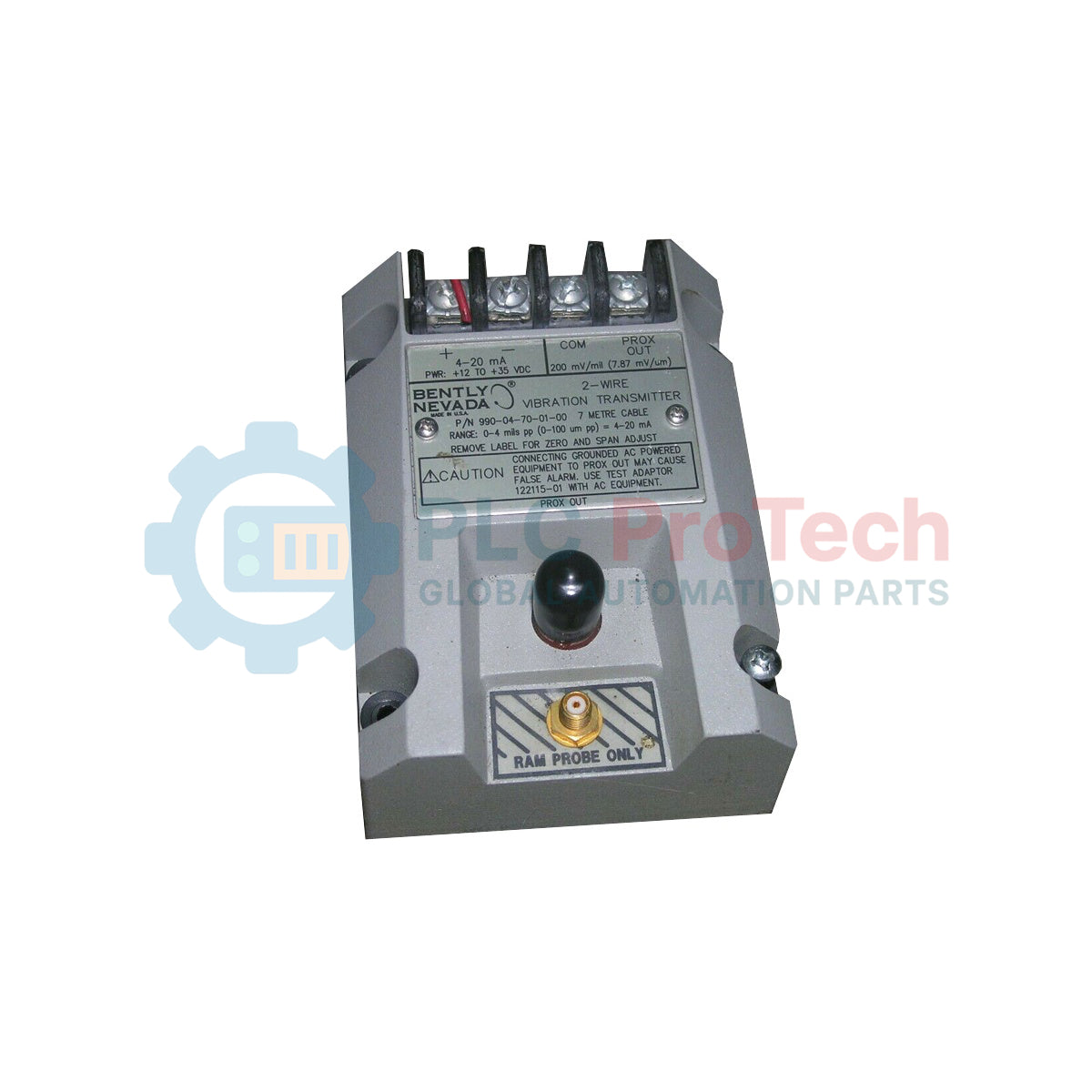

این دستگاه دوسیمه و تغذیهشونده از لوپ، برای اتصال به پروب مجاورتی بدون تماس 3300 NSv و کابل رابط منطبق با آن طراحی شده است. 990-05-50-02-00 سیگنال ورودی حسگر مجاورتی را به واحدهای مهندسی مناسب دامنه ارتعاش پیکبهپیک پردازش میکند و آن را به خروجی لوپ جریان استاندارد صنعتی ۴ تا ۲۰ میلیآمپر متناسب تبدیل میکند. این خروجی آنالوگ مستقیماً به سیستم کنترل ماشینآلات، مانند PLC یا DCS، ارسال میشود؛ جایی که هشداردهی استاندارد حفاظتی و منطق ماشینآلات انجام میگیرد.
این واحد، عملکرد حسگر Proximitor را مستقیماً در محفظه خود یکپارچه میکند و به راهانداز خارجی جداگانه نیاز ندارد. این دستگاه دارای یک کانکتور کواکسیال غیرایزوله PROX OUT و اتصال ترمینالبلوک است تا سیگنال دینامیک ارتعاش و ولتاژ فاصله را برای عیبیابی و عملیات تشخیص ماشینآلات تأمین کند. این دستگاه با ساختار رزینریزیشده، حفاظت محیطی مستحکمی را برای مکانهای بسیار مرطوب یا دارای رطوبت متراکمشونده فراهم میکند.
| مدل | گزینه مقیاس کامل (AA) | گزینه طول سیستم (BB) | گزینه نصب (CC) | گزینه تأییدیه سازمان (DD) |
|---|---|---|---|---|
|
990-05-50-02-00
|
۰۵ (۰ تا ۵ mil پیکبهپیک / ۰ تا ۱۲۵ um پیکبهپیک) | ۵۰ (۵٫۰ متر / ۱۶٫۴ فوت) | ۰۲ (پیچهای دیوارهای) | ۰۰ (لازم نیست) |
مشخصات در دمای +۲۲ درجه سلسیوس (+۷۲ درجه فارنهایت)، با استفاده از پروب و کابل رابط 3300 NSv و هدف فولادی AISI 4140، اعمال میشوند؛ مگر آنکه خلاف آن مشخص شده باشد.
| دستهبندی | پارامتر | مقادیر مشخصات |
|---|---|---|
| الکتریکی / تغذیه | الزامات ورودی | ورودی +۱۲ تا +۳۵ Vdc در ترمینال ترانسمیتر |
| خروجی سیگنال | ۴ تا ۲۰ mAdc در سراسر محدوده کامل مقیاس مشخصشده (پیکربندی دو سیمه) | |
| دقت حلقه | در سراسر محدوده کامل مقیاس مشخصشده و با مقاومت حلقه ۲۵۰ اهم، در محدوده ±۱٫۵٪ | |
| حداکثر مقاومت حلقه | ۱٬۰۰۰ اهم، شامل کابل، در ۳۵ Vdc | |
| محدودسازی جریان | ۲۳ میلیآمپر، معمولاً | |
| ممانعت هنگام راهاندازی | خروجی سیگنال پس از اعمال تغذیه، بهمدت ۲ تا ۳ ثانیه زیر ۳٫۶ میلیآمپر باقی میماند | |
| خروجی دینامیکی | محدوده خطی Prox Out | ۱٫۴ mm (۵۵ mil)، با شروع از حدود ۰٫۲۵ mm (۱۰ mil) از سطح هدف |
| ضریب مقیاس افزایشی | ۷٫۸۷ mV/um (۲۰۰ mV/mil) با تلرانس ±۶٫۵٪، معمولاً | |
| امپدانس خروجی | امپدانس خروجی ۱۰ kOhm، کالیبرهشده برای بار ۱۰ MOhm | |
| پاسخ فرکانسی | ۵ هرتز تا ۶٬۰۰۰ هرتز، +۰، −۳ دسیبل | |
| سطح نویز معمول | ۵۰ mV پیکبهپیک | |
| محدودیتهای محیطی | دمای کارکرد | −۳۵ درجه سلسیوس تا +۸۵ درجه سلسیوس (−۳۱ درجه فارنهایت تا +۱۸۵ درجه فارنهایت) |
| دمای نگهداری | −۵۲ درجه سلسیوس تا +۱۰۰ درجه سلسیوس (−۶۲ درجه فارنهایت تا +۲۱۲ درجه فارنهایت) | |
| رطوبت نسبی | ۱۰۰٪ میعان، غیرغوطهور (به حفاظت از کانکتور کواکسیال نیاز دارد) | |
| مکانیکی | جنس نوک ترانسدیوسر | پلیفنیلن سولفید (PPS) |
| جنس بدنه ترانسدیوسر | فولاد زنگنزن AISI 303 یا 304 (SST) | |
| وزن ترانسمیتر | ۰٫۴۳ kg (۰٫۹ lbm) | |
| وزن کل سیستم | ۰٫۸۲ kg (۱٫۸ lbm)، معمولاً | |
| ابعاد | ۱۰۰٫۱ mm × ۷۳٫۹ mm × ۴۲٫۶ mm (۳٫۹۴ اینچ × ۲٫۹۱ اینچ × ۱٫۶۸ اینچ) | |
| عمومی | سازنده | Bently Nevada (شرکت Baker Hughes) |
| کشور مبدأ | ایالات متحده | |
| الزامات هدف | هدف فولادی AISI 4140 با حداقل قطر ۹٫۵ میلیمتر (۰٫۳۷۵ اینچ) |
| ترمینال / کانکتور | عملکرد |
|---|---|
| ترمینال E1 | اتصال تغذیه (+) / ورودی حلقه ۴ تا ۲۰ میلیآمپر |
| ترمینال E2 | اتصال تغذیه (−) / برگشت حلقه |
| ترمینال E3 | ترمینال سیگنال دینامیکی PROX OUT |
| ترمینال E4 | مرجع ترمینال COM برای PROX OUT |
| کانکتور BNC J2 | سیگنال دینامیکی ترانسدیوسر کواکسیال PROX OUT برای عیبیابی قابلحمل |
| رابط کواکسیال J3 | اتصال ورودی از کابل رابط پروب مجاورت 3300 NSv |
وقتی پروب مجاورتی آسیب ببیند یا قطع شود، جریان خروجی حلقه چه رفتاری دارد؟
ترانسمیتر به مدارهای داخلی Not OK و Signal Defeat مجهز است. اگر پروب خراب شود یا اتصال باز باشد، جریان خروجی حلقه بهطور خودکار ظرف ۱۰۰ میکروثانیه به کمتر از ۳٫۶ میلیآمپر کاهش مییابد تا از هشدارهای کاذب ماشین در سامانه کنترل جلوگیری شود.
آیا میتوانم با استفاده از خروجی ۴ تا ۲۰ میلیآمپر این ترانسمیتر، نرمافزار استاندارد تشخیص کارخانه را اجرا کنم؟
سیگنال ۴ تا ۲۰ میلیآمپر فقط دادههای روند کلی قلهبهقله را ارائه میدهد و با سامانههای تشخیص دینامیکی سراسری کارخانه، مانند System 1، سازگار نیست. خروجی آنالوگ نمیتواند فاز ارتعاش را تعیین کند یا پارامترهای تخصصی مانند هشدارهای گپ یا Trip Multiply را مدیریت کند.
چرا هنگام اتصال اسیلوسکوپ به ترمینال PROX OUT به آداپتور آزمون خارجی نیاز است؟
سیگنال PROX OUT یک مرجع زمین مشترک با جریان حلقه غیرایزوله ۴ تا ۲۰ میلیآمپر دارد. اتصال مستقیم ابزارهای تشخیصی زمینشده و تغذیهشونده با برق AC به ترانسمیتر میتواند جریان حلقه را تغییر دهد و باعث خاموشی ناخواسته ماشینآلات شود؛ بنابراین باید از یک آداپتور آزمون ایزوله استفاده شود
