تولیدکننده: Bently Nevada
شماره محصول: 990-05-70-02-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: فرستنده ارتعاش 990
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 820g
ابعاد: ۵۳٫۳ میلی‌متر × ۷۳٫۹ میلی‌متر × ۱۰۰٫۱ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

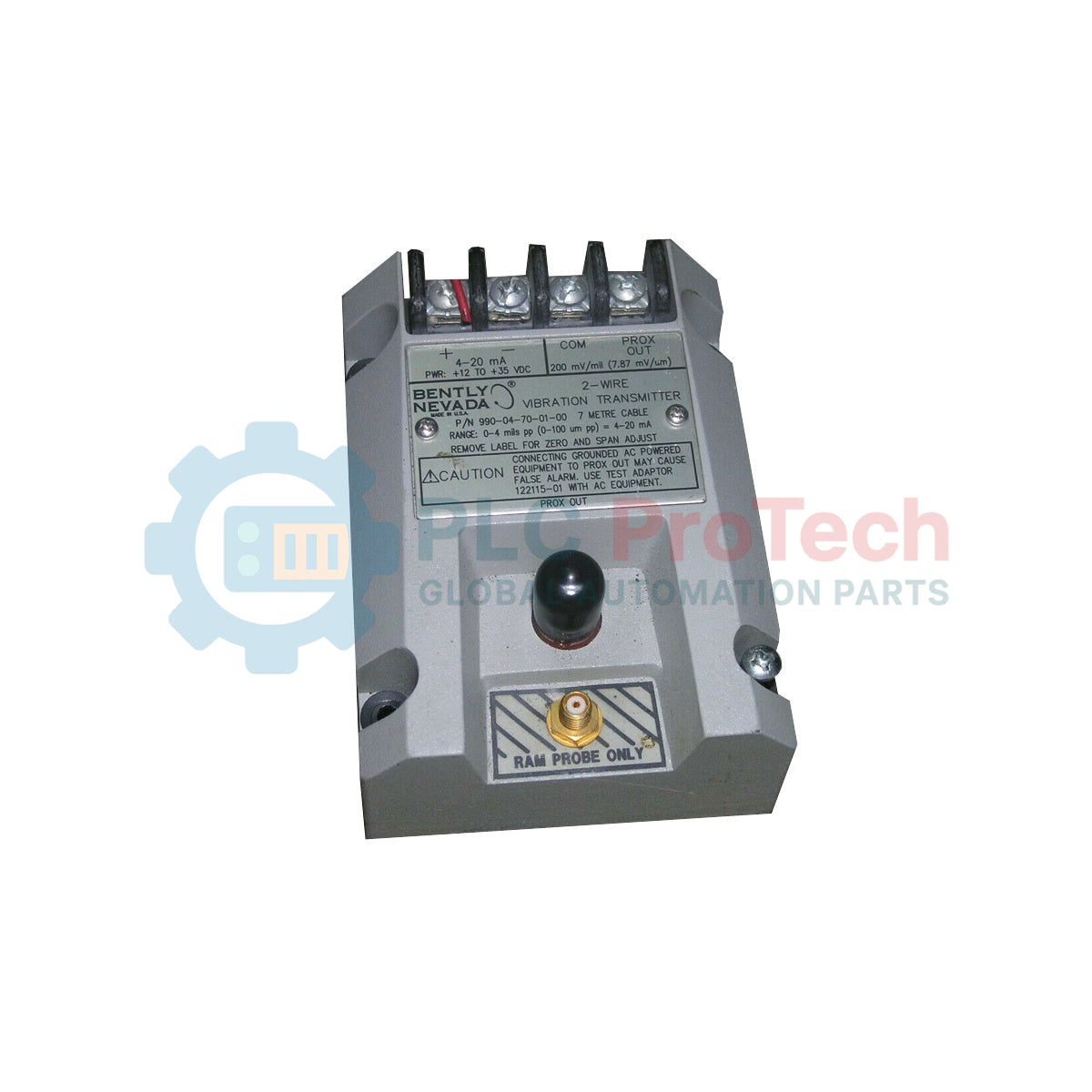

ترانسمیتر ارتعاشی 990 جابه‌جایی پراب مجاورتی را به سیگنال ارتعاشی ۴ تا ۲۰ میلی‌آمپر متناسب تبدیل می‌کند تا پایش پیوسته ماشین‌آلات دوار امکان‌پذیر شود. این ترانسمیتر برای نصب‌های فشرده OEM طراحی شده است؛ جایی که برای منطق کنترلی به نمایش ارتعاش نیاز است، نه تحلیل کامل عیب‌یابی.
این پیکربندی (990-05-70-02-CN) از محفظه‌ای با نصب روی دیواره استفاده می‌کند و بر اساس پلتفرم پراب مجاورتی 3300 NSv از طول سیستم پراب ۷٫۰ متری پشتیبانی می‌کند. خروجی اندازه‌گیری، دامنه ارتعاش پیک‌به‌پیک را در شرایط کار پایدار نشان می‌دهد.
ترانسمیتر معمولاً در نزدیکی مجموعه‌های اسکید ماشین‌آلات یا سازه‌های پنلی نصب می‌شود؛ جایی که نصب صلب ترجیح داده می‌شود. شکل‌دهی سیگنال به‌طور کامل یکپارچه است و نیاز به ماژول‌های خارجی Proximitor را از بین می‌برد.
| مورد | مقدار |
|---|---|
| مدل | 990-05-70-02-CN |
| سازنده | Bently Nevada |
| نوع محصول | ترانسمیتر ارتعاشی دوسیمه |
| ورودی | سیستم پراب مجاورتی 3300 NSv |
| خروجی | سیگنال ارتعاشی ۴ تا ۲۰ میلی‌آمپر |
| محدوده کامل مقیاس | ۰ تا ۵ میل پیک‌به‌پیک |
| طول سیستم | 7.0 m |
| مورد | مقدار |
|---|---|
| ولتاژ تغذیه | ۱۲+ تا ۳۵+ ولت جریان مستقیم |
| پیکربندی حلقه | تغذیه حلقه‌ای دوسیمه |
| حداکثر مقاومت حلقه | ۱۰۰۰ اهم |
| مورد | مقدار |
|---|---|
| دمای کارکرد | ۳۵- درجه سانتی‌گراد تا ۸۵+ درجه سانتی‌گراد |
| دمای نگهداری | ۵۱- درجه سانتی‌گراد تا ۱۰۰+ درجه سانتی‌گراد |
| رطوبت | ۱۰۰٪ میعان (غوطه‌ور نیست) |
| مورد | مقدار |
|---|---|
| وزن ترانسمیتر | ۰٫۴۳ کیلوگرم |
| وزن کل سیستم | ۰٫۸۲ کیلوگرم |
| حداقل اندازه هدف | ۹٫۵ میلی‌متر |
| سبک محفظه | محفظه نصب‌شده به‌صورت عبوری |
| ترمینال | کارکرد |
|---|---|
| LOOP + | خروجی ۴–۲۰ میلی‌آمپر / ورودی تغذیه |
| COM | مرجع سیگنال |
| PROX OUT | سیگنال خام ارتعاش برای عیب‌یابی |
| تست | ورودی تأیید حلقه |
این ترانسمیتر برای نصب صلب با استفاده از پیچ‌های عبوری طراحی شده است. نصب باید کوپلینگ مکانیکی پایدار بین محفظه و سطح نصب را تضمین کند تا از تغییرات سیگنال ناشی از تشدید جلوگیری شود.
برای کاهش کوپلینگ EMI، مسیر کابل پروب نباید موازی با هادی‌های توان بالا باشد. اتصال شیلد باید در یک نقطه اتصال زمین انجام شود.
در زمان راه‌اندازی، پیش از فعال‌سازی منطق هشدار در سیستم کنترل، هم‌راستایی فاصله پروب را بررسی کنید و از پایدار بودن جریان حلقه در شرایط عادی کارکرد ماشین مطمئن شوید.
وظیفه اصلی این ترانسمیتر چیست؟
ارتعاش پروب مجاورتی را به سیگنال ۴–۲۰ میلی‌آمپر برای سیستم‌های پایش تبدیل می‌کند.
چه سیستم پروبی مورد نیاز است؟
برای سیستم پروب Bently Nevada 3300 NSv طراحی شده است.
نصب عبوری چه امکانی فراهم می‌کند؟
امکان نصب صلب و مستقیم روی پنل‌ها یا شاسی‌های ماشین را فراهم می‌کند.
آیا این یک سیستم تشخیص ارتعاش است؟
خیر، این دستگاه فقط برای پایش در سطح روند در نظر گرفته شده است.
PROX OUT برای چه کاری استفاده می‌شود؟
دسترسی به سیگنال خام ارتعاش را برای عیب‌یابی تعمیر و نگهداری فراهم می‌کند.
اگر خطای پروب رخ دهد چه اتفاقی می‌افتد؟
برای نشان دادن وضعیت ناموفق، خروجی کاهش می‌یابد.
