تولیدکننده: Bently Nevada
شماره محصول: 991-25-70-01-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ترانسمیتر نیروی محوری 991
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 430g
ابعاد: ۵۳٫۳ میلی‌متر × ۷۳٫۹ میلی‌متر × ۱۰۰٫۱ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

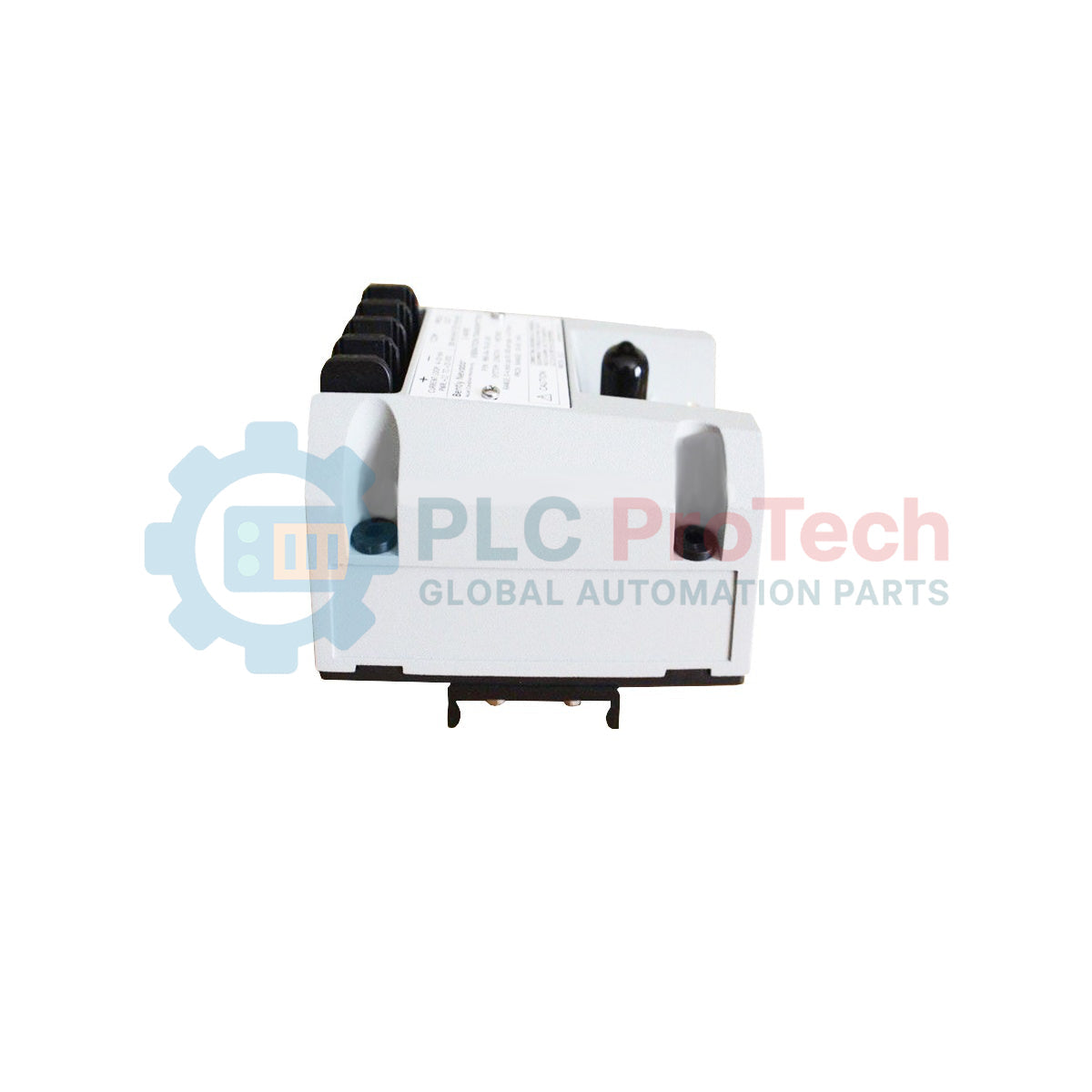

991-25-70-01-CN یک ترانسمیتر نیروی محوری دوسیمه و تغذیه‌شونده از حلقه است که برای ارائه سیگنال جابه‌جایی محوری متناسب 4 تا 20 میلی‌آمپر در کاربردهای پایش ماشین‌آلات دوار طراحی شده است. این دستگاه ورودی را از یک پروب مجاورتی 3300 NSv و کابل رابط متناظر دریافت می‌کند، سپس سیگنال را به واحدهای مهندسی متناسب با موقعیت محوری محور تبدیل می‌کند تا در سیستم‌های کنترل و حفاظت ماشین‌آلات استفاده شود.
ترانسمیتر نیروی محوری 991 حسگر Proximitor را درون محفظه ترانسمیتر یکپارچه می‌کند و نیاز به واحد خارجی را از بین می‌برد. این دستگاه خروجی‌های غیرایزوله PROX OUT و COM را برای عیب‌یابی ارتعاش دینامیکی و ولتاژ گپ فراهم می‌کند و از تحلیل و عیب‌یابی ماشین‌آلات پشتیبانی می‌کند.
این ترانسمیتر برای کمپرسورهای هوای گریز از مرکز، پمپ‌ها، موتورها و فن‌هایی مناسب است که به فضای نصب فشرده و نمایش پیوسته موقعیت نیروی محوری نیاز دارند. سازگاری با پروب مجاورتی 3300 NSv امکان نصب در فضاهای با لقی کم، متداول در سیستم‌های کمپرسور گریز از مرکز، را فراهم می‌کند.
| کد مدل | توضیحات |
|---|---|
| 991 | ترانسمیتر نیروی محوری |
| -25 | 25-0-25 میل |
| -70 | 7.0 متر (23.0 فوت) |
| -01 | گیره‌های ریل DIN با عرض 35 میلی‌متر |
| -CN | گواهی ضدانفجار چین NEPSI/CCC/ATEX/IECEx |
| دسته‌بندی | مشخصات |
|---|---|
| سازنده | Bently Nevada |
| مدل محصول | 991-25-70-01-CN |
| نوع محصول | ترانسمیتر نیروی محوری |
| سری | 991 |
| نوع ورودی | 1 پروب مجاورتی غیرتماسی 3300 NSv و کابل رابط |
| نیازمندی توان | +12 تا +35 ولت DC |
| خروجی سیگنال | 4 تا 20 میلی‌آمپر DC |
| پیکربندی | 2 سیمه |
| دقت حلقه | معمولاً در محدوده ±1.5٪ مقیاس کامل |
| حداکثر مقاومت حلقه | 1000 اهم، شامل کابل، در 35 ولت DC |
| محدودسازی جریان | 23 میلی‌آمپر معمول |
| تنظیم صفر و بازه | تنظیمات خارجی غیرمتداخل |
| پاسخ وضعیت نامطلوب/قطع سیگنال | خروجی کمتر از 3.6 میلی‌آمپر طی 100 میکروثانیه |
| زمان بازیابی سیگنال | در مدت 0.1 ثانیه بازیابی می‌شود |
| امپدانس خروجی | 10 کیلو‌اهم |
| محدوده خطی | 0.25 تا 1.65 میلی‌متر (10 تا 65 میل) |
| ضریب مقیاس افزایشی Prox Out | 7.87 میلی‌ولت بر میکرومتر (200 میلی‌ولت بر میل) ±6.5٪ معمول |
| پایداری دما | در محدوده ±10٪ از 0 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد |
| حداقل اندازه هدف | قطر 9.5 میلی‌متر |
| طول سیم رابط | حداکثر 3 متر |
| حداکثر فاصله در مناطق غیرخطرناک | 13 کیلومتر |
| حداکثر فاصله در مناطق ذاتاً ایمن | 68 متر |
| دمای کارکرد | -35 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد |
| دمای نگهداری | -۵۱ درجه سانتی‌گراد تا +۱۰۰ درجه سانتی‌گراد |
| دمای کاری پروب | -۳۵ درجه سانتی‌گراد تا +۱۷۷ درجه سانتی‌گراد |
| دمای نگهداری پروب | -۵۱ درجه سانتی‌گراد تا +۱۷۷ درجه سانتی‌گراد |
| رطوبت نسبی | میعان ۱۰۰٪، بدون غوطه‌وری |
| جنس نوک ترانسدیوسر | پلی‌فنیلن سولفید (PPS) |
| جنس بدنه ترانسدیوسر | فولاد زنگ‌نزن AISI 303 یا 304 |
| نوع کابل پروب | کابل کواکسیال ۷۵ اهم با عایق FEP |
| زره کابل | زره کابل انعطاف‌پذیر AISI 302 از جنس فولاد زنگ‌نزن، اختیاری |
| استحکام کششی | حداکثر ۲۲۲ نیوتن |
| وزن ترانسمیتر | ۰٫۴۳ کیلوگرم |
| وزن کل سیستم | ۰٫۸۲ کیلوگرم معمولی |
| ابعاد (H × W × D) | ۵۳٫۳ میلی‌متر × ۷۳٫۹ میلی‌متر × ۱۰۰٫۱ میلی‌متر |
| ارتفاع بدنه بدون گیره DIN | ۴۲٫۶ میلی‌متر |
| فاصله سوراخ‌های نصب (W × L) | ۶۳٫۵ میلی‌متر × ۶۹٫۹ میلی‌متر |
| قطر سوراخ نصب | ۵٫۸ میلی‌متر |
| رده‌بندی الکتریکی | تأییدیه CSA/NRTL/C در آمریکای شمالی و تأییدیه VDE در اروپا |
| نشان‌گذاری اروپا | CE |
| کشور مبدأ | ایالات متحده آمریکا |
| پین کانکتور | عملکرد |
|---|---|
| PROX OUT | خروجی سیگنال دینامیکی ارتعاش و ولتاژ گپ |
| COM | ترمینال مشترک |
| ورودی تست | ورودی بررسی سیگنال حلقه |
| کانکتور BNC | خروجی عیب‌یابی سنسور Proximitor |
| گواهی | توضیحات |
|---|---|
| CSA/NRTL/C | تأییدیه کاربری عمومی برای آمریکای شمالی |
| VDE | تأییدیه اروپا |
| CE | نشان CE اروپا |
| NEPSI | گواهی ضدانفجار چین |
| CCC | گواهی اجباری چین |
| ATEX | گواهی مناطق خطرناک |
| IECEx | گواهی بین‌المللی مناطق خطرناک |
وظیفه اصلی این ترانسمیتر چیست؟
این دستگاه جابه‌جایی محوری شفت را به سیگنال متناسب ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند.
کدام سیستم پروب با این مدل سازگار است؟
این ترانسمیتر برای استفاده با سیستم پروب مجاورت 3300 NSv طراحی شده است.
آیا ترانسمیتر به یک واحد خارجی Proximitor نیاز دارد؟
خیر. سنسور Proximitor درون ترانسمیتر یکپارچه شده است.
دستگاه چه سیگنال خروجی‌ای ارائه می‌دهد؟
این دستگاه سیگنال استاندارد صنعتی ۴ تا ۲۰ میلی‌آمپر DC ارائه می‌دهد.
آیا می‌توان از سیگنال PROX OUT برای عیب‌یابی استفاده کرد؟
بله. اتصال PROX OUT از عیب‌یابی ارتعاش و ولتاژ گپ پشتیبانی می‌کند.
این پیکربندی از چه روش نصب استفاده می‌کند؟
این مدل از گیره‌های ریل DIN با عرض ۳۵ میلی‌متر استفاده می‌کند.
آیا این ترانسمیتر برای محیط‌های مرطوب مناسب است؟
بله. ساختار کپسوله‌شده از محیط‌های با میعان ۱۰۰٪ پشتیبانی می‌کند.
در شرایط Not OK چه اتفاقی می‌افتد؟
خروجی در عرض ۱۰۰ میکروثانیه به کمتر از ۳٫۶ میلی‌آمپر کاهش می‌یابد.
آیا تجهیزات تست دارای اتصال زمین می‌توانند مستقیماً به PROX OUT متصل شوند؟
دفترچه راهنما استفاده از آداپتور تست 122115-01 را برای ایزوله‌سازی سیگنال توصیه می‌کند.
این ترانسمیتر معمولاً در چه صنایعی استفاده می‌شود؟
کاربردهای ماشین‌آلات دوار در صنایع نفت و گاز، تولید برق و صنایع.
