ABB

ماژول خروجی آنالوگ ABB 3BSE008546R2 AO820-eA S800

SKU 1SAP131000R0278 PM5630-2ETH

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: 1SAP131000R0278 PM5630-2ETH
Origin ایالات متحده آمریکا
نوع محصول: ماژول‌های پردازنده
بارکد: 85389091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.133 kg
ابعاد: 67.5 x 76 x 62 mm (W x H x D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

تعداد

Call sales Contact

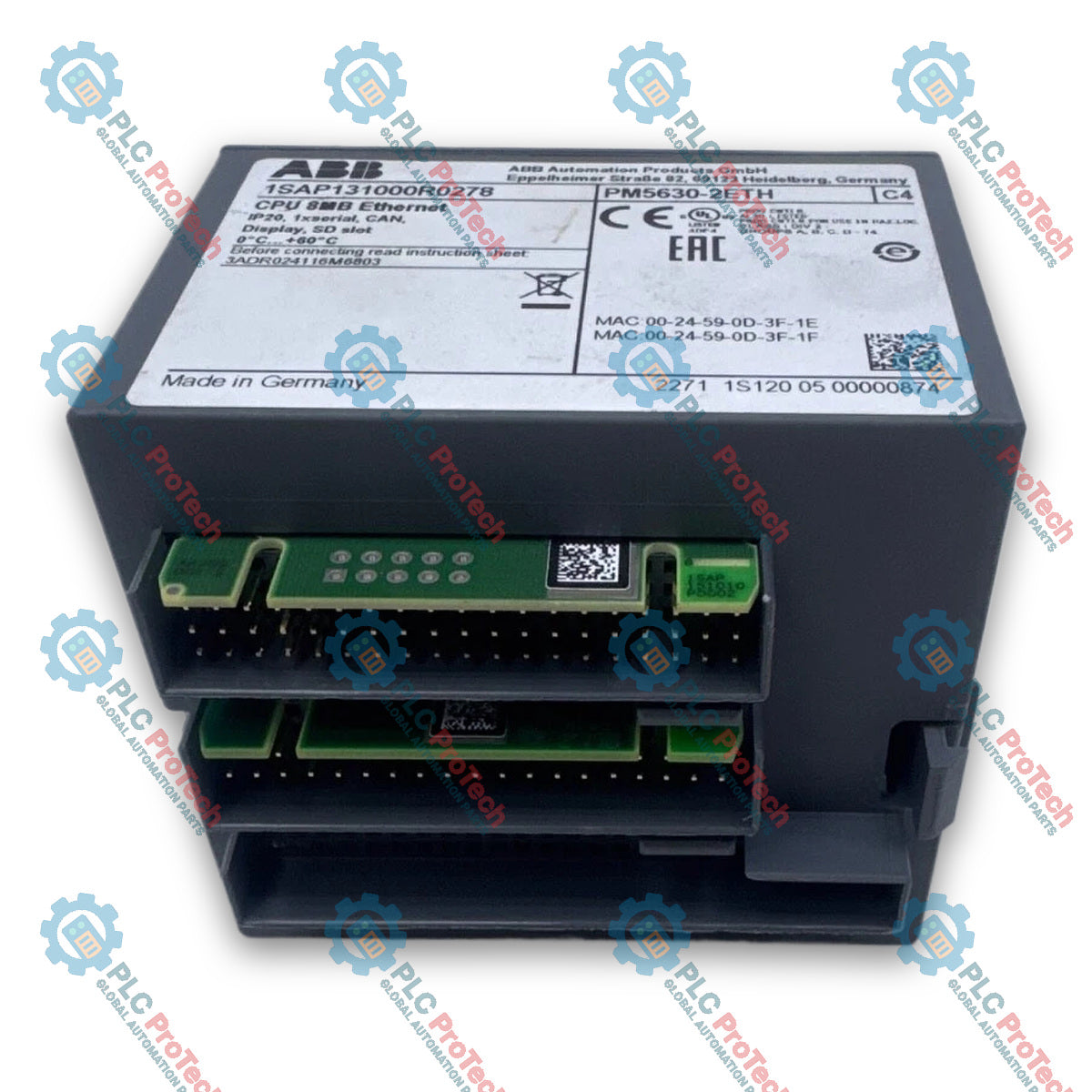

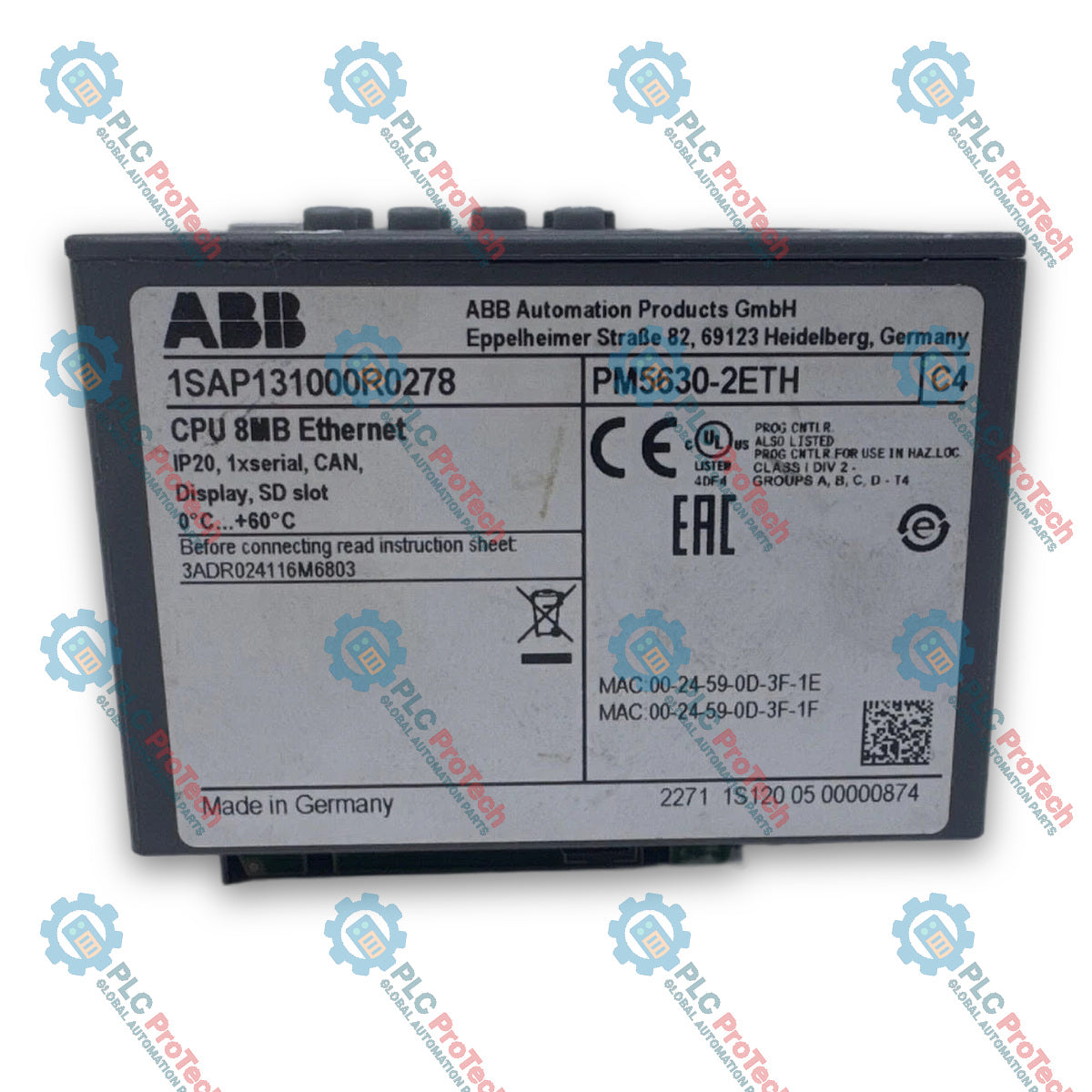

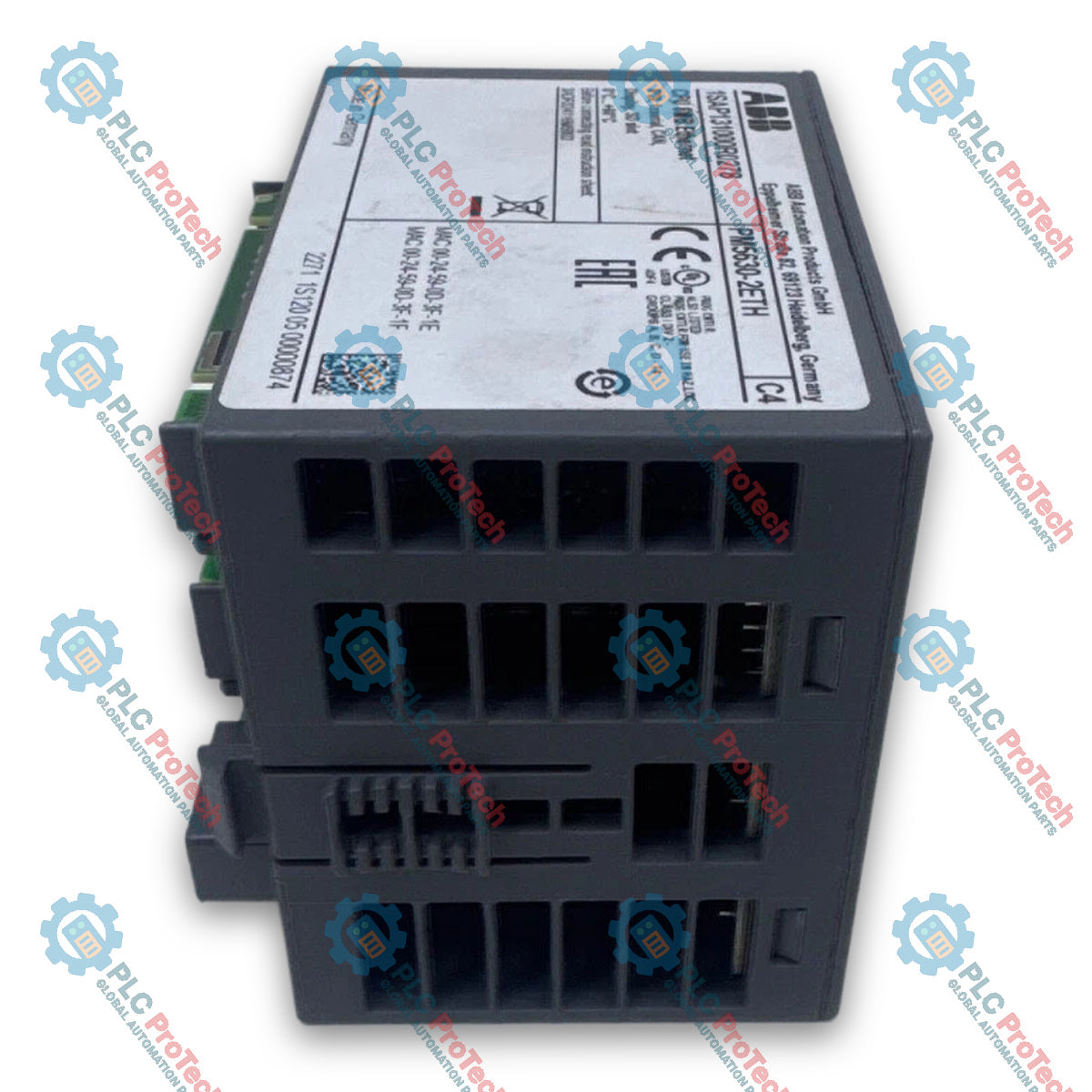

Product Description

توضیحات

ABB 1SAP131000R0278 PM5630-2ETH یک ماژول پردازنده PLC از سری AC500 است که برای کاربردهای کنترل و اتوماسیون صنعتی با عملکرد بالا طراحی شده است. این ماژول به‌عنوان واحد پردازش مرکزی در پلتفرم PLC ABB AC500، منطق کنترلی پیچیده را اجرا می‌کند، حافظه سیستم را مدیریت می‌کند و ارتباطات بلادرنگ میان تجهیزات میدانی متصل و شبکه‌های سطح کارخانه را هماهنگ می‌سازد.

PM5630-2ETH با برخورداری از 8 MB حافظه کاربر و قابلیت‌های پردازش پرسرعت (زمان پردازش کنترلر 0.00002 ms)، وظایف سنگین اتوماسیون را به‌طور مؤثر انجام می‌دهد. این ماژول دارای دو پورت اترنت صنعتی، به‌همراه رابط‌های سریال/فیلدباس RS232/RS485 و CAN داخلی است و امکان اتصال مستقیم به شبکه‌های نظارتی، HMIها، درایوها و تجهیزات میدانی توزیع‌شده را بدون نیاز به ماژول‌های ارتباطی اضافی فراهم می‌کند. نمایشگر یکپارچه جلویی، پایش محلی وضعیت و اطلاعات عیب‌یابی را برای اپراتورهای میدانی و تیم‌های تعمیرونگهداری ارائه می‌دهد.

با تغذیه استاندارد 24 V DC، ABB PM5630-2ETH روی پایه ترمینال استاندارد AC500 نصب می‌شود تا در رک‌های PLC ماژولار یکپارچه شود. فرم‌فاکتور فشرده IP20 آن، این ماژول را برای اتوماسیون ماشین‌های نصب‌شده در تابلو، سامانه‌های کنترل فرایند و شبکه‌های اتوماسیون توزیع‌شده ایدئال می‌کند.

ویژگی‌ها

معماری CPU پی‌ال‌سی AC500: به‌عنوان واحد پردازش مرکزی پلتفرم ماژولار ABB AC500 عمل می‌کند و اجرای سریع الگوریتم‌های کنترلی پیچیده را فراهم می‌سازد.
سرعت پردازش بالا: دارای زمان پردازش فوق‌سریع کنترلر، برابر با 0.00002 ms، برای اجرای سریع منطق و همگام‌سازی دقیق فرایند.
اترنت دوگانه یکپارچه: دارای دو رابط سخت‌افزاری اترنت صنعتی برای یکپارچه‌سازی توپولوژی شبکه، فیلدباس از طریق اترنت و ارتباطات PLC با PLC/SCADA.
پشتیبانی از ارتباط سریال چندپروتکلی و CAN: شامل رابط‌های قابل پیکربندی RS232/RS485 و CAN برای اتصال مستقیم به HMIها، درایوها و تجهیزات اندازه‌گیری تخصصی.

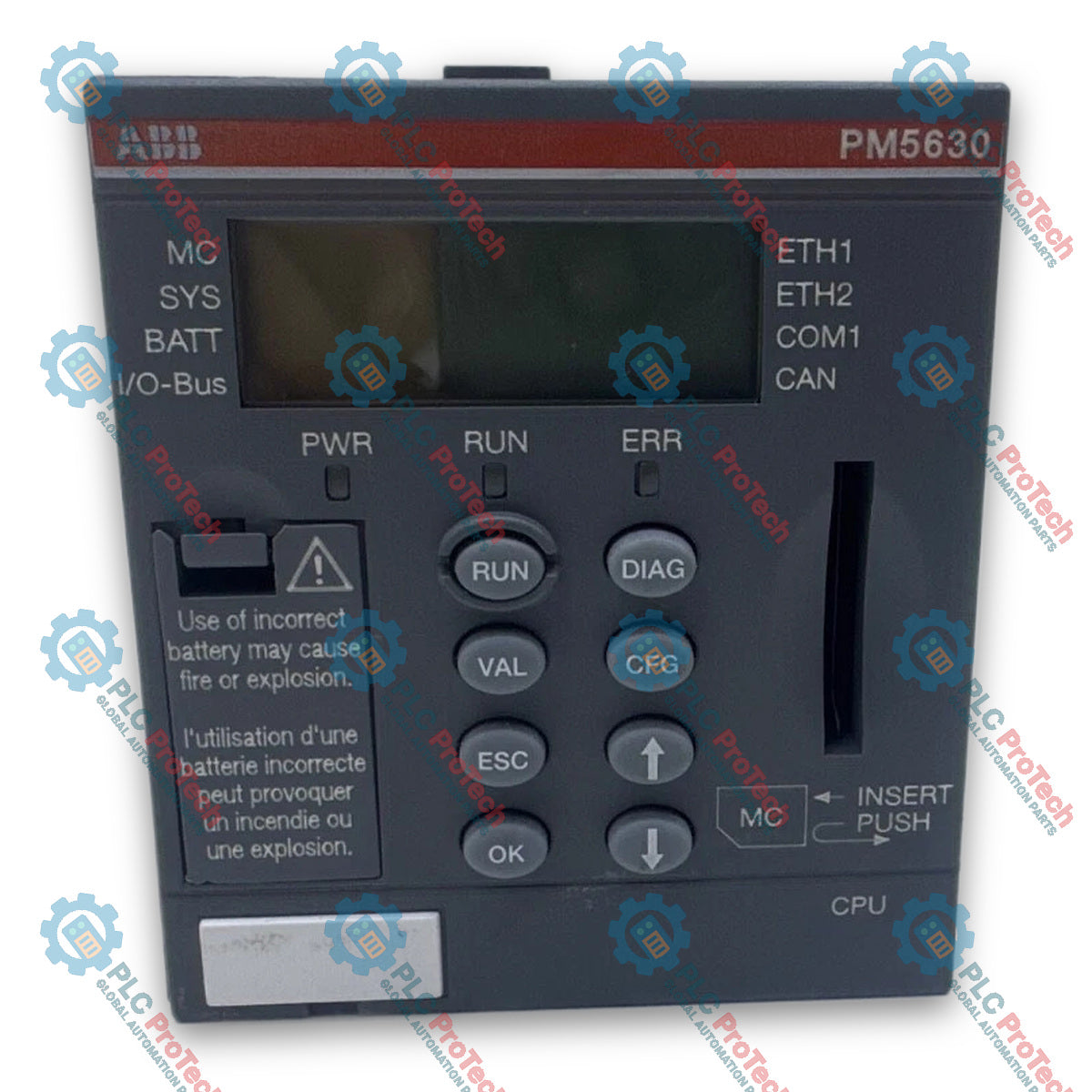

نمایشگر تشخیصی داخلی: دارای نمایشگر LCD یکپارچه و رابط صفحه‌کلید برای پایش مستقیم وضعیت‌های سیستم، نشانی‌های IP و عیب‌یابی عملیاتی است.
ظرفیت حافظه گسترده: ظرفیت حافظه ۸ مگابایت (مجموع فضای حافظه ۳۹٬۲۵۶ kB) را برای پشتیبانی از ساختارهای بزرگ برنامه، داده‌های دستور ساخت و ذخیره‌سازی داده‌های کاربر محلی ارائه می‌دهد.

کاربردها

کنترل ماشین و حرکت: حلقه‌های کنترل پرسرعت و فرمان‌های موقعیت‌یابی همگام را در اتوماسیون بسته‌بندی، جابه‌جایی مواد و مونتاژ اجرا می‌کند.
سامانه‌های اتوماسیون فرایند: سامانه‌های بچینگ، اختلاط و پایش محیطی را در تأسیسات آب و فاضلاب، شیمیایی و صنایع غذایی و نوشیدنی مدیریت می‌کند.
شبکه‌های اتوماسیون توزیع‌شده: به‌عنوان کنترلر اصلی یا گره پردازش توزیع‌شده عمل می‌کند و از طریق شبکه‌های اترنت صنعتی و CAN ارتباط برقرار می‌کند.
زیرساخت و مدیریت انرژی: کنترل محلی و تله‌متری از راه دور را برای اتوماسیون ساختمان، ایستگاه‌های پمپاژ و پایش توزیع برق هماهنگ می‌کند.

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	ABB
مدل محصول	PM5630-2ETH
شناسه محصول / کد سفارش	1SAP131000R0278
نوع اصلی محصول	PM5630 (CPU پی‌ال‌سی AC500)
خط تولید	PLCهای اتوماسیون توزیع‌شده (سری AC500)
زمان پردازش کنترلر	۰.۰۰۰۰۲ میلی‌ثانیه
ظرفیت حافظه کاربر	۸ مگابایت (۳۹۲۵۶ kB RAM)
نمایشگر	نمایشگر LCD یکپارچه
ولتاژ نامی ($U_r$)	۲۴ ولت DC
محدوده ولتاژ تغذیه	۲۰.۴ ... ۲۸.۸ ولت DC
ورودی/خروجی دیجیتال قابل پیکربندی	۰ (به ماژول‌های توسعه ورودی/خروجی نیاز دارد)
رابط‌های اترنت صنعتی	2
سایر رابط‌های سخت‌افزاری	۲ (RS232/RS485، CAN)
درجه حفاظت	IP20
شناسه محصول جایگزین	1SAP131000R0378
وزن خالص محصول	۰.۱۳۳ کیلوگرم
ابعاد (W x H x D)	۶۷.۵ x ۷۶ x ۶۲ میلی‌متر

اتصالات / رابط‌ها

رابط	عملکرد
اترنت صنعتی (۲x RJ45)	به شبکه‌های کارخانه، سامانه‌های SCADA/HMI و تجهیزات فیلدباس اترنت متصل می‌شود.
رابط سریال (RS232 / RS485)	ارتباط سریال برای اتصال نقطه‌به‌نقطه HMI، Modbus قدیمی یا رابط‌های درایو.
رابط CAN	به شبکه‌های میدانی مبتنی بر CAN، ورودی/خروجی غیرمتمرکز و درایوهای حرکتی متصل می‌شود.
اتصال به پایه ترمینال	برای ارتباط از طریق باس پشتی و تأمین برق سیستم، به پایه ترمینال AC500 متصل می‌شود.

راهنمای نصب

اقدام ایمنی: پیش از نصب، خارج کردن یا سیم‌کشی ماژول پردازنده یا پایه ترمینال مربوط به آن، همه منابع تغذیه را قطع کنید.
نصب پایه ترمینال: پایه ترمینال مناسب AC500 را روی ریل استاندارد DIN با عرض 35 mm یا صفحه نصب، درون محفظه‌ای با درجه حفاظت IP54 محکم کنید.
نصب ماژول: ماژول پردازنده PM5630-2ETH را با دقت با ریل‌های راهنمای پایه ترمینال هم‌راستا کنید و آن را محکم فشار دهید تا مکانیزم قفل درگیر شود.
اتصال منبع تغذیه: یک منبع تغذیه تثبیت‌شده 24 V DC (با محدوده عملکردی 20.4 تا 28.8 V DC) را به ترمینال‌های تغذیه تعیین‌شده روی پایه ترمینال متصل کنید.
کابل‌کشی شبکه: کابل‌های RJ45 منطبق با الزامات شیلد را به درگاه‌های اترنت متصل کنید. برای جلوگیری از تداخل ارتباطی، صحت شیلد و اتصال زمین را در شبکه‌های RS232/RS485 و CAN بررسی کنید.

راهنمای پیکربندی و نگهداری

محیط نرم‌افزاری: ماژول PM5630-2ETH را با استفاده از نرم‌افزار مهندسی ABB Automation Builder برنامه‌ریزی و پیکربندی کنید.
راه‌اندازی ارتباطات: نشانی IP، ماسک زیرشبکه و پارامترهای پروتکل را برای رابط‌های دوگانه اترنت اختصاص دهید و پارامترهای ارتباطی سریال/CAN را در Automation Builder پیکربندی کنید.
پایش محلی: برای بررسی مستقیم پارامترهای شبکه، وضعیت CPU و پیام‌های خطا در محل تابلو، از نمایشگر پنل جلویی و دکمه‌های پیمایش استفاده کنید.
پشتیبان‌گیری از پارامترها: پیش از تعویض یا سرویس ماژول پردازنده، یک نسخه پشتیبان به‌روز از فایل پروژه PLC و تنظیمات میان‌افزار تهیه کنید.
یادداشت تعویض: اگر یک واحد قدیمی را تعویض می‌کنید، توجه داشته باشید که ABB، شناسه محصول جایگزین به‌روزشده را 1SAP131000R0378 اعلام کرده است. پیش از تعویض سخت‌افزار، سازگاری نرم‌افزار و میان‌افزار را بررسی کنید.

انطباق و گواهی‌ها

اظهارنامه انطباق CE: دارای گواهی تحت شماره 3ADR980144
انطباق با RoHS: مطابق با دستورالعمل‌های 2011/65/EU و اصلاحیه 2015/863
انطباق با REACH: اظهارنامه‌ها تحت شماره 3ADR980139 ثبت شده‌اند

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the ABB 1SAP131000R0278 PM5630-2ETH?

The ABB 1SAP131000R0278 PM5630-2ETH serves as a high-performance central processing unit (CPU) module for the ABB AC500 PLC system, executing control programs and managing network communications across industrial automation applications.

What communication interfaces are integrated into the PM5630-2ETH module?

The module includes two Industrial Ethernet interfaces, along with onboard RS232/RS485 serial and CAN interfaces, enabling direct network communication with HMIs, drives, SCADA systems, and fieldbus networks.

What is the operating voltage range for the ABB PM5630-2ETH processor?

The ABB PM5630-2ETH operates on a nominal 24 V DC power supply with an acceptable input supply voltage range of 20.4 V DC to 28.8 V DC.

What is the direct replacement model for the ABB PM5630-2ETH 1SAP131000R0278?

According to official ABB product lifecycle documentation, the designated replacement product ID for the 1SAP131000R0278 is 1SAP131000R0378.
