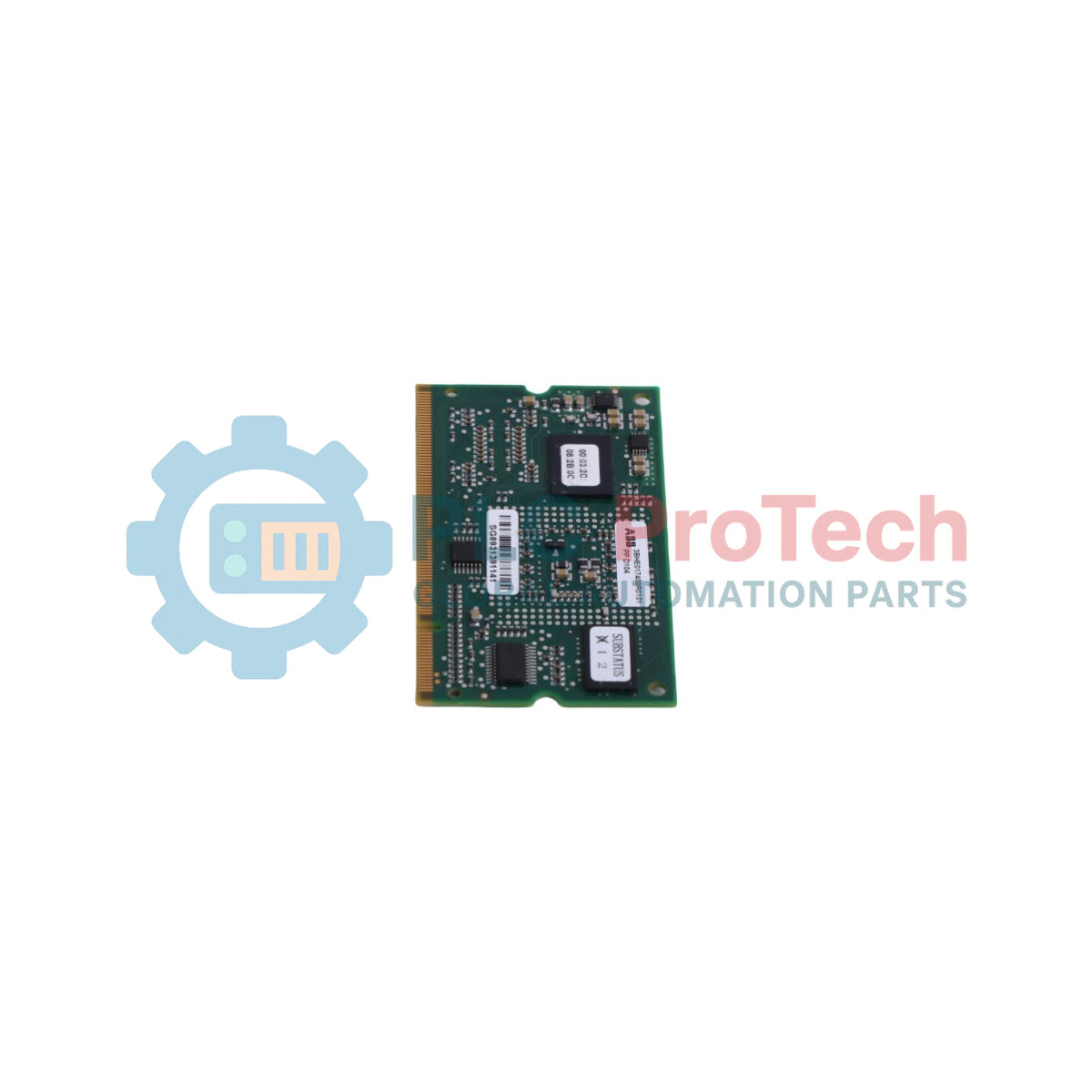

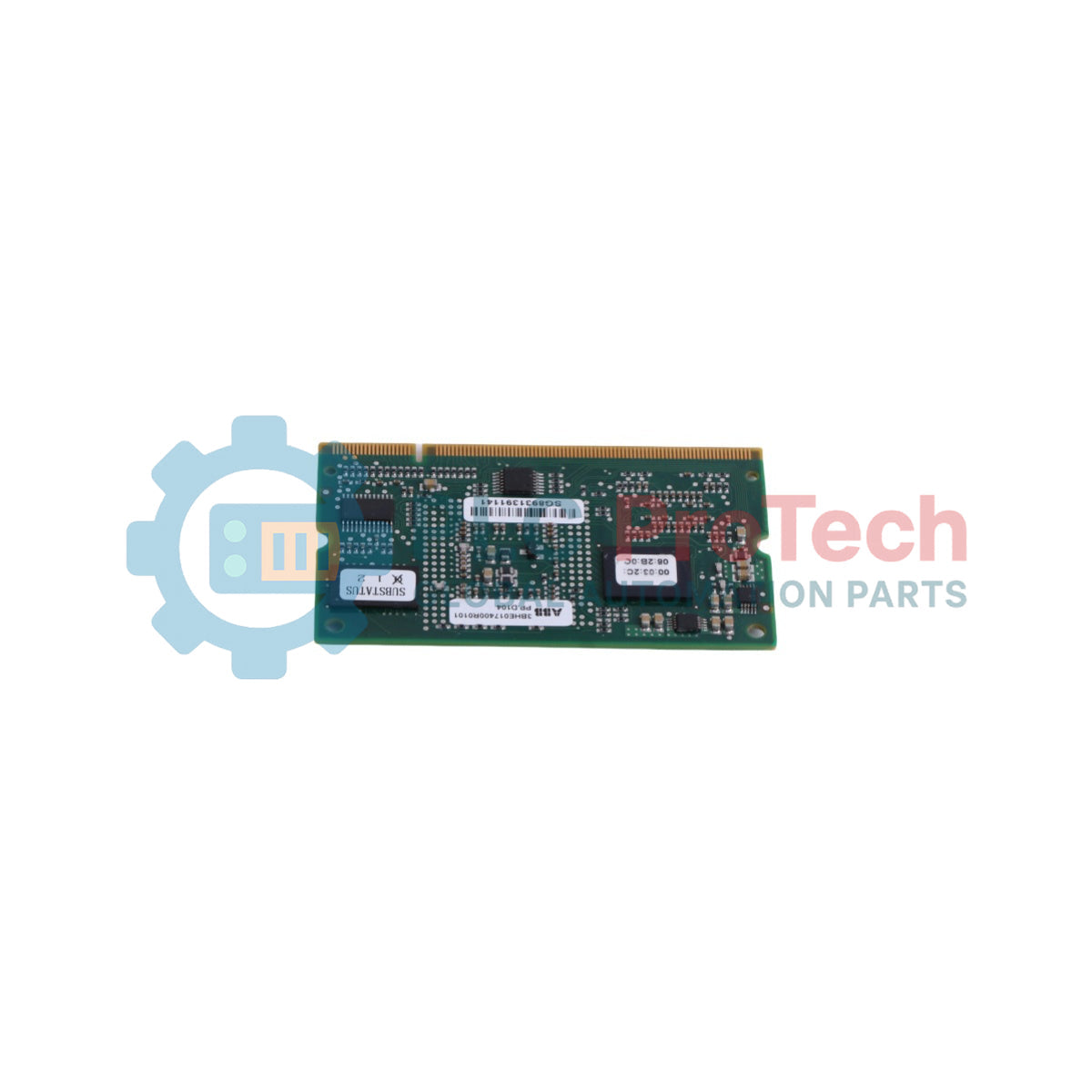

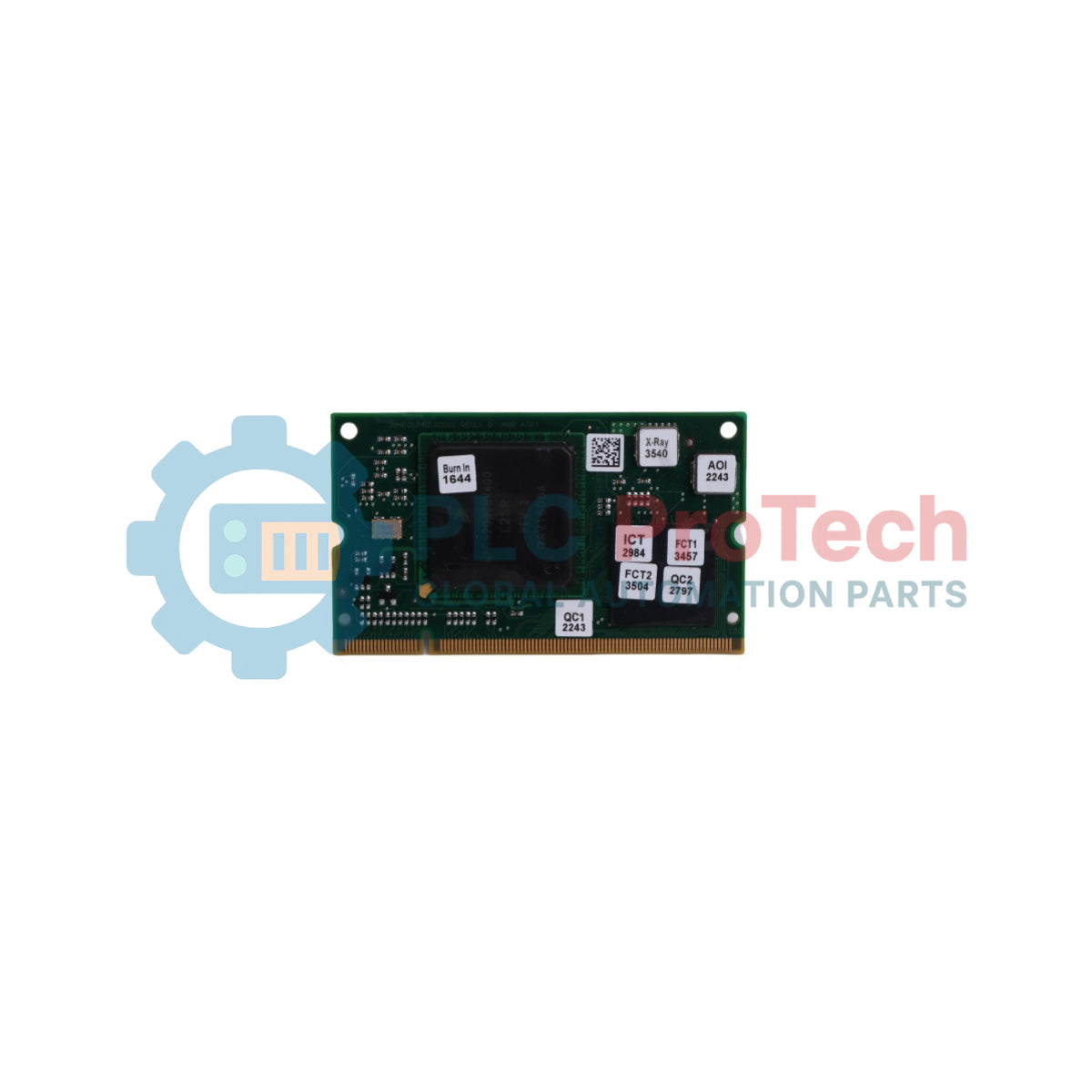

برد پردازشگر AC 800PEC ABB PP D104 3BHE017400R0101

توضیحات

برد پردازنده فوق‌فشرده PP D104 شرکت ABB (شناسه محصول: 3BHE017400R0101) به‌عنوان ماژول کنترل مرکزی در ساختارهای اتوماسیون صنعتی با محدودیت فضا و هزینه طراحی شده است. این واحد پردازشی به اندازه یک کارت اعتباری، مجهز به میکروکنترلر Freescale MPC5200 با هسته PowerPC 603 و فرکانس کاری ۳۹۶ مگاهرتز است. PP D104 3BHE017400R0101 که به‌طور خاص برای معماری‌های بهینه‌شده اشتراک‌گذاری وظایف طراحی شده، به‌عنوان موتور محاسباتی مرکزی بسته کنترلر عمل می‌کند و با استفاده از بردهای توسعه ارتباطی و رابط‌های خاص برنامه، وظایف سیستم را تفویض می‌کند. این برد دارای یک کنترلر اترنت ۱۰/۱۰۰ مگابیت بر ثانیه، دو کنترلر شبکه CAN، سه رابط سریال UART ناهمزمان و یک دستگاه منطق برنامه‌پذیر FPGA با ظرفیت بالا است. این معماری میکرو، کنترل بلادرنگ، ارتباط چندپروتکلی قطعی و مقیاس‌پذیری رابط در سطح سخت‌افزار را در زیرساخت‌های مدرن کنترلر AC 800PEC فراهم می‌کند.

ویژگی‌ها

• طراحی میکروفُرم فاکتور با اشغال فضای کمتر از یک کارت اعتباری استاندارد.
• میکروکنترلر Freescale MPC5200 با هسته PowerPC 603 با کارایی بالا.
• دستگاه منطق برنامه‌پذیر (FPGA) با ظرفیت بالا برای تسریع سخت‌افزاری و اجرای منطق سفارشی.
• رابط‌های ارتباطی چندکاناله شامل دو کنترلر CAN و لایه MAC اترنت ۱۰/۱۰۰ مگابیت بر ثانیه.
• سه رابط سریال مستقل (UART) برای اتصال محلی قوی به تجهیزات جانبی.
• طراحی شده برای بسته‌های کنترل با اشتراک‌گذاری وظایف جداشده جهت بهینه‌سازی عملکرد نسبت به فضا.

کاربردها

• پردازش بلادرنگ با سرعت بالا در محفظه‌های سیستم کنترلر فشرده AC 800PEC.
• سیستم‌های کنترل تعبیه‌شده برای الکترونیک قدرت، سیستم‌های تحریک و مبدل‌های فرکانس ایستا.
• مسیر‌یابی ارتباطات شبکه صنعتی چندپروتکلی توزیع‌شده (اترنت، CAN، سریال).
• به‌روزرسانی‌های پردازشی با عملکرد بالا برای نقاط اتوماسیون محلی با محدودیت فضا.

اطلاعات سفارش

مشخصات فنی

راهنمای نصب

• کاهش تخلیه الکترواستاتیک: این برد PCB باز شامل میکروالکترونیک‌های بسیار حساس است. در هنگام خارج کردن و وارد کردن به شاسی بسته کنترلر، استفاده از دستبند ESD تأییدشده الزامی است.
• یکپارچه‌سازی در شاسی: برد را در شکاف راهنمای اختصاصی خود در محفظه کنترلر AC 800PEC قرار دهید و اطمینان حاصل کنید که کانکتورهای چندپین پشت‌صفحه به‌درستی هم‌تراز شده‌اند قبل از اعمال فشار برای جاگذاری.
• مدیریت حرارتی: از آنجا که این برد عملکرد بهینه نسبت به فضا دارد، مسیرهای جریان هوای خنک‌کننده بدون مانع باید در سراسر مجموعه زیر دستگاه حفظ شود تا گرمای هسته ۳۹۶ مگاهرتزی و منطق FPGA به‌خوبی دفع شود.
• تأیید حفاظ‌گذاری: اطمینان حاصل کنید که محفظه بسته کنترلر میزبان به‌درستی زمین شده است تا خطر تداخل الکترومغناطیسی (EMI) که می‌تواند بر باس داخلی با فرکانس بالا تأثیر بگذارد، کاهش یابد.
