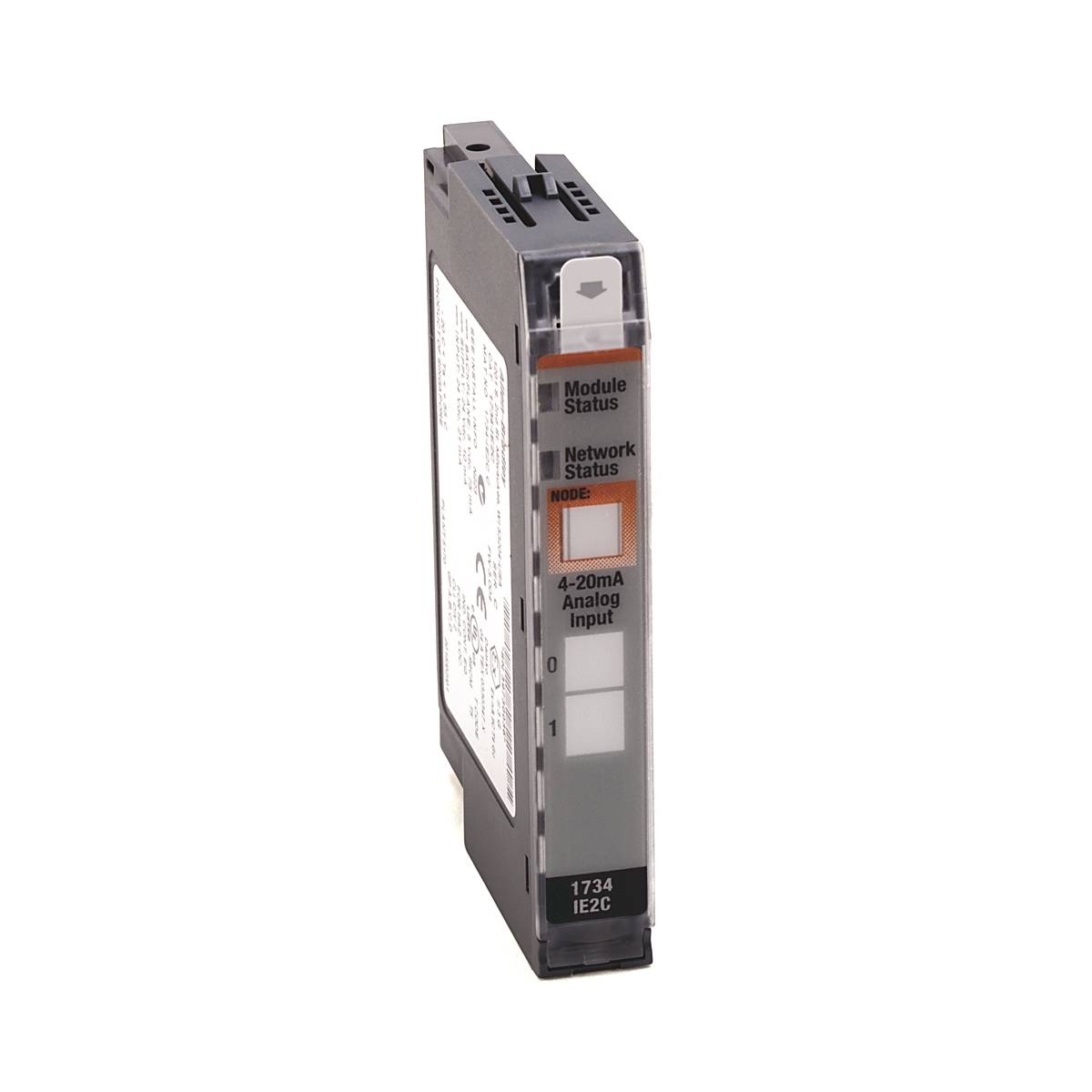

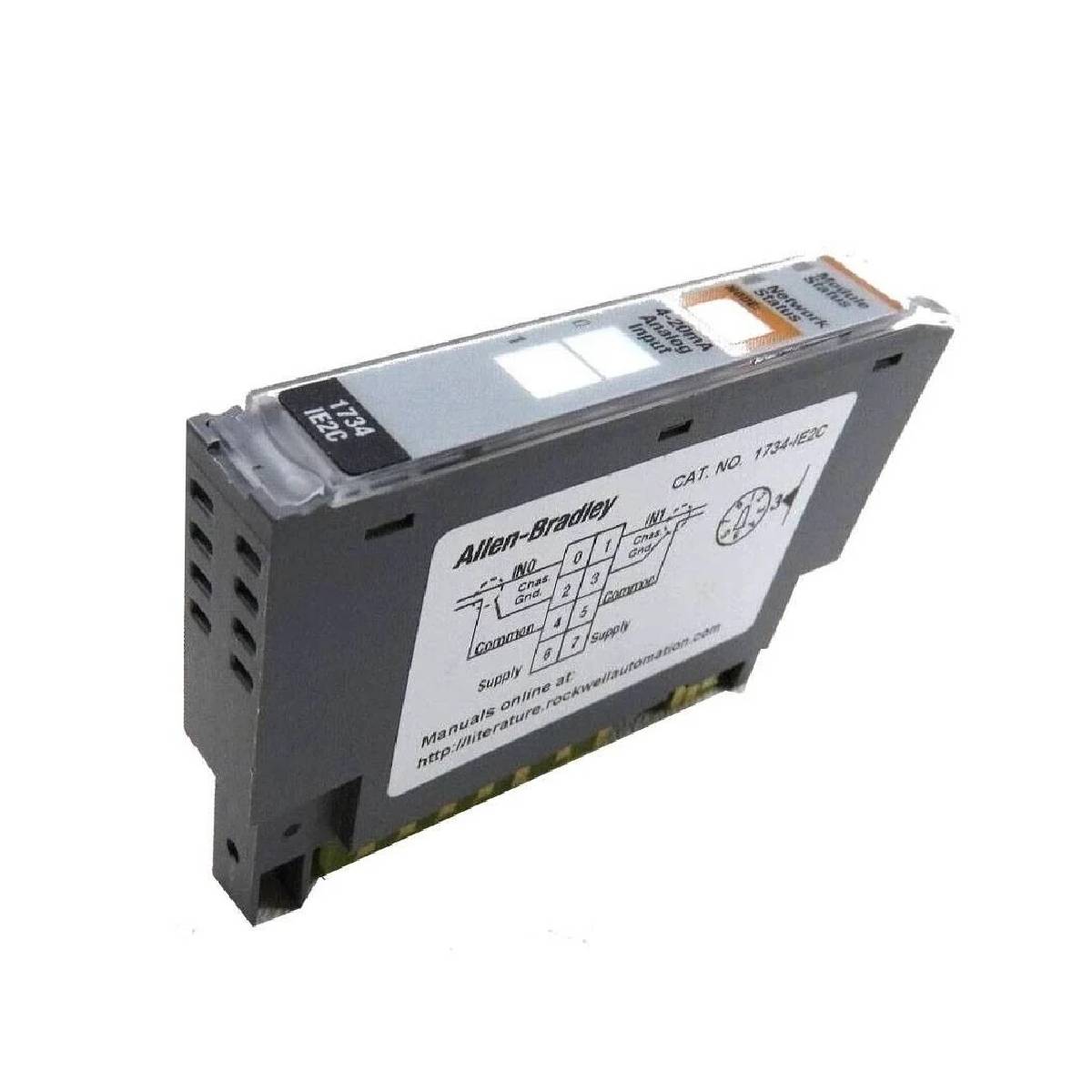

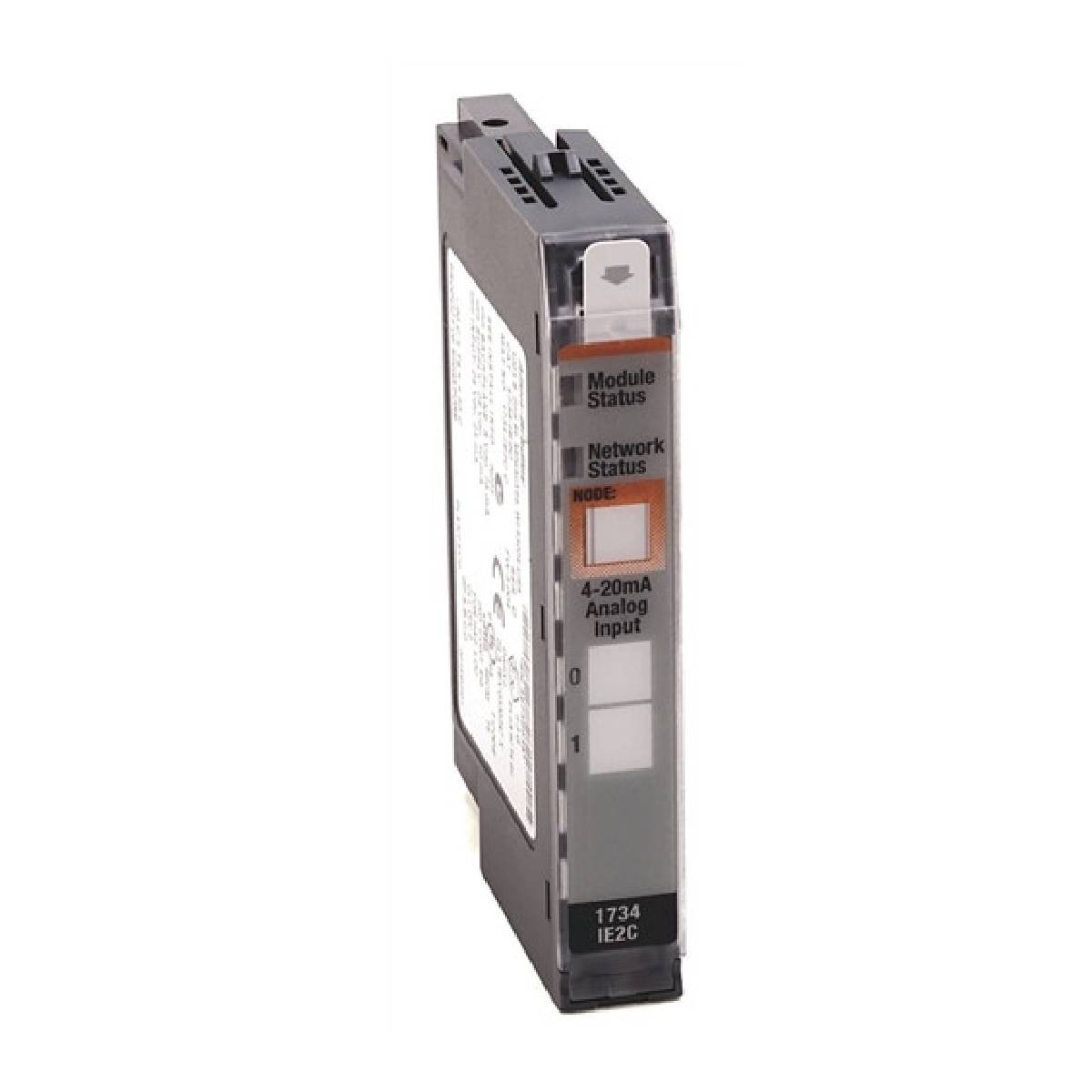

ماژول ورودی آنالوگ Allen Bradley مدل 1734-IE2C Point I/O، دو نقطه‌ای

Q: ماژول از چه نوع سیگنالهای ورودی پشتیبانی میکند؟

ماژول از 2 کانال ورودی جریان تکسر، غیرایزوله، پشتیبانی میکند که برای سیگنالهای 4...20 mA یا 0...20 mA پیکربندی شدهاند.

Q: آیا هنگام تعویض واحد، سیمکشی میدانی میتواند متصل باقی بماند؟

بله، با استفاده از مجموعه پایه ترمینال قابلجداشدن (RTB) سازگار، میتوان ماژول را بدون قطع سیمکشی میدانی خارج و تعویض کرد.

SKU 1734-IE2C

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Allen-Bradley
شماره محصول: 1734-IE2C
کشور سازنده:سنگاپور
نوع محصول: ماژول ورودی آنالوگ
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 33g
ابعاد: ۵۶.۶ × ۱۲.۱ × ۷۷.۵ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

1734-IE2C یک ماژول ورودی جریان آنالوگ 2 کاناله است که برای یکپارچه‌سازی در معماری سیستم POINT I/O طراحی شده است. 1734-IE2C سیگنال‌های میدانی 4...20 mA و 0...20 mA را برای سیستم‌های کنترل فرایند به نمایش دیجیتال 16 بیتی تبدیل می‌کند. این واحد 6 بایت داده ورودی و اطلاعات وضعیت خطا را از طریق گذرگاه پشتی به کنترل‌کننده سیستم ارسال می‌کند و با آداپتورهای DeviceNet، PROFIBUS، ControlNet یا EtherNet/IP کار می‌کند.

ویژگی‌ها

2 کانال ورودی جریان تک‌سر و غیراِزوله ارائه می‌دهد.
از محدوده‌های قابل‌پیکربندی ورودی آنالوگ 4...20 mA و 0...20 mA پشتیبانی می‌کند.
تبدیل آنالوگ به دیجیتال 16 بیتی با وضوح بالا (0.32 uA/cnt) با استفاده از تبدیل دلتا-سیگما.
نشانگرهای داخلی وضعیت کانال و خطا، پایش عیب‌یابی محلی را فراهم می‌کنند.
سازگاری با بلوک ترمینال قابل‌جداشدن (RTB) امکان تعویض ماژول را بدون قطع سیم‌کشی میدانی فراهم می‌کند.
محافظت یکپارچه در برابر خطا تا 28.8V DC.

کاربردها

اتوماسیون و پایش فرایندهای صنعتی
یکپارچه‌سازی سیگنال ترانسمیتر 4...20 mA
سیستم‌های کنترل اتوماسیون کارخانه با استفاده از معماری‌های POINT I/O
دریافت سیگنال‌های میدانی I/O از راه دور

مشخصات فنی

ویژگی	مشخصات
سازنده	Allen-Bradley / Rockwell Automation
مدل	1734-IE2C
کشور مبدأ	سنگاپور
ابعاد (ارتفاع x عرض x عمق)	56.6 x 12.1 x 77.5 mm (2.23 x 0.48 x 3.05 in.)
وزن	33 g (1.16 oz.)
تعداد ورودی‌ها	2 ورودی جریان تک‌سر، غیراِزوله
محدوده جریان ورودی	4...20 mA، 0...20 mA
تفکیک‌پذیری	16 بیت - در بازه 0...21 mA (0.32 uA/cnt)
نوع تبدیل	دلتا-سیگما
امپدانس / مقاومت ورودی	160 اهم
دقت مطلق	0.1% مقیاس کامل @ 25 degC (77 degF)
تغییر دقت با دما	30 ppm/degC
ثابت زمانی فیلتر دیجیتال	0...10,000 ms (پیش‌فرض = 0 ms)
نرخ به‌روزرسانی ورودی	120 ms @ Notch = 50 Hz، 100 ms @ Notch = 60 Hz (پیش‌فرض)، 24 ms @ Notch = 250 Hz، 12 ms @ Notch = 500 Hz
نسبت حذف حالت مشترک	120 dB
نسبت حذف در حالت عادی	-60 dB
حداکثر اضافه‌بار	محافظت در برابر خطا تا 28.8V DC
ولتاژ منبع تغذیه DC خارجی	24V DC اسمی (10...28.8V DC)
جریان منبع تغذیه DC خارجی	15 mA @ 24V DC
جریان POINTBus (حداکثر)	75 mA @ 5V DC
اتلاف توان (حداکثر)	0.6 W @ 28.8V DC
اتلاف حرارتی (حداکثر)	2.0 BTU/hr @ 28.8V DC
ولتاژ ایزولاسیون	50V پیوسته (آزمایش‌شده برای تحمل 2550V DC به مدت 60 ثانیه)
موقعیت کلید	3
گشتاور پیچ پایه ترمینال	0.6 N-m (7 پوند-اینچ)
اندازه سیم	سیم مسی شیلددار یک‌رشته‌ای یا افشان با اندازه 0.25...2.5 میلی‌متر مربع (22...14 AWG) و درجه حرارتی 75 درجه سانتی‌گراد یا بالاتر
دمای کارکرد	-20 درجه سانتی‌گراد تا +55 درجه سانتی‌گراد (-4 درجه فارنهایت تا +131 درجه فارنهایت)
دمای نگهداری	-40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد (-40 درجه فارنهایت تا +185 درجه فارنهایت)
رطوبت نسبی	5...95٪ بدون میعان

اتصالات/رابط‌ها

پین ترمینال	عملکرد
0	کانال ورودی جریان 0 (In 0)
1	کانال ورودی جریان 1 (In 1)
2	زمین شاسی (Chas Gnd)
3	زمین شاسی (Chas Gnd)
4	مشترک (C)
5	مشترک (C)
6	منبع تغذیه 12/24V DC (V)
7	منبع تغذیه 12/24V DC (V)

راهنمای نصب

هم‌راستاسازی پایه نصب: ماژول را در مجموعه پایه POINT I/O سازگار (1734-TB، 1734-TBS، 1734-TB3، 1734-TB3S، 1734-TOP، 1734-TOPS، 1734-TOP3 یا 1734-TOP3S) نصب کنید. پیش از نصب، کلید را در موقعیت 3 تنظیم کنید.
اتصال زمین ریل DIN: برای اطمینان از اتصال صحیح شاسی به زمین، روی ریل DIN فولادی با پوشش روی و غیرفعال‌سازی کرومات نصب کنید. ریل DIN را در فواصل 200 میلی‌متری (7.8 اینچ) محکم کنید.
الزامات محفظه: در یک محفظه صنعتی روباز با درجه‌بندی مناسب برای محیط‌های دارای درجه آلودگی 2 و مطابق با الزامات کاربردی مربوطه نصب کنید.
تخلیه الکترواستاتیکی (ESD): پیش از کار با تجهیزات الکترونیکی، یک جسم متصل به زمین را لمس کنید یا از مچ‌بند اتصال به زمین تأییدشده استفاده کنید.
روش‌های سیم‌کشی: از سیم مسی شیلددار با درجه حرارتی 75 درجه سانتی‌گراد یا بالاتر و حداکثر ضخامت عایق 1.2 میلی‌متر (3/64 اینچ) استفاده کنید.

انطباق و گواهی‌ها

c-UL-us: تجهیزات کنترل صنعتی دارای فهرست UL (پرونده UL E65584)؛ دارای فهرست UL برای مکان‌های خطرناک کلاس I، بخش 2، گروه‌های A، B، C و D (پرونده UL E194810).
UK / CE: مطابق با دستورالعمل EMC (2014/30/EU)، LVD (2014/35/EU) و دستورالعمل RoHS (2011/65/EU).
ATEX: II 3G Ex ec IIC T4 Gc (DEMKO 04 ATEX 0330347X).
UKEX: UL22UKEX2478X.
IECEx: IECEx UL 20.0072X (Ex ec IIC T4 Gc).
RCM: مطابق با قانون ارتباطات رادیویی استرالیا.
KC: ثبت کره‌ای تجهیزات پخش و ارتباطات.
CCC: محصول الکتریکی ضدانفجار دارای گواهی CNCA-C23-01 (2020122309111607).

FAQ

موقعیت پیشنهادی کلید مکانیکی برای نصب ماژول چیست؟

کلید مکانیکی روی پایه نصب باید پیش از وارد کردن ماژول، روی موقعیت 3 چرخانده شود.

ماژول از چه نوع سیگنال‌های ورودی پشتیبانی می‌کند؟

ماژول از 2 کانال ورودی جریان تک‌سر، غیرایزوله، پشتیبانی می‌کند که برای سیگنال‌های 4...20 mA یا 0...20 mA پیکربندی شده‌اند.

آیا هنگام تعویض واحد، سیم‌کشی میدانی می‌تواند متصل باقی بماند؟

بله، با استفاده از مجموعه پایه ترمینال قابل‌جداشدن (RTB) سازگار، می‌توان ماژول را بدون قطع سیم‌کشی میدانی خارج و تعویض کرد.

محدوده دمای کاری دستگاه چیست؟

این دستگاه برای کار در دمای هوای محیط از -20 degC تا +55 degC درجه‌بندی شده است.
