تولیدکننده: Allen-Bradley
شماره محصول: 1734-OE2C
کشور سازنده:سنگاپور
نوع محصول: ماژولهای خروجی آنالوگ
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 36g
ابعاد: 56.6 x 12.1 x 77.5 mm (H x W x D)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

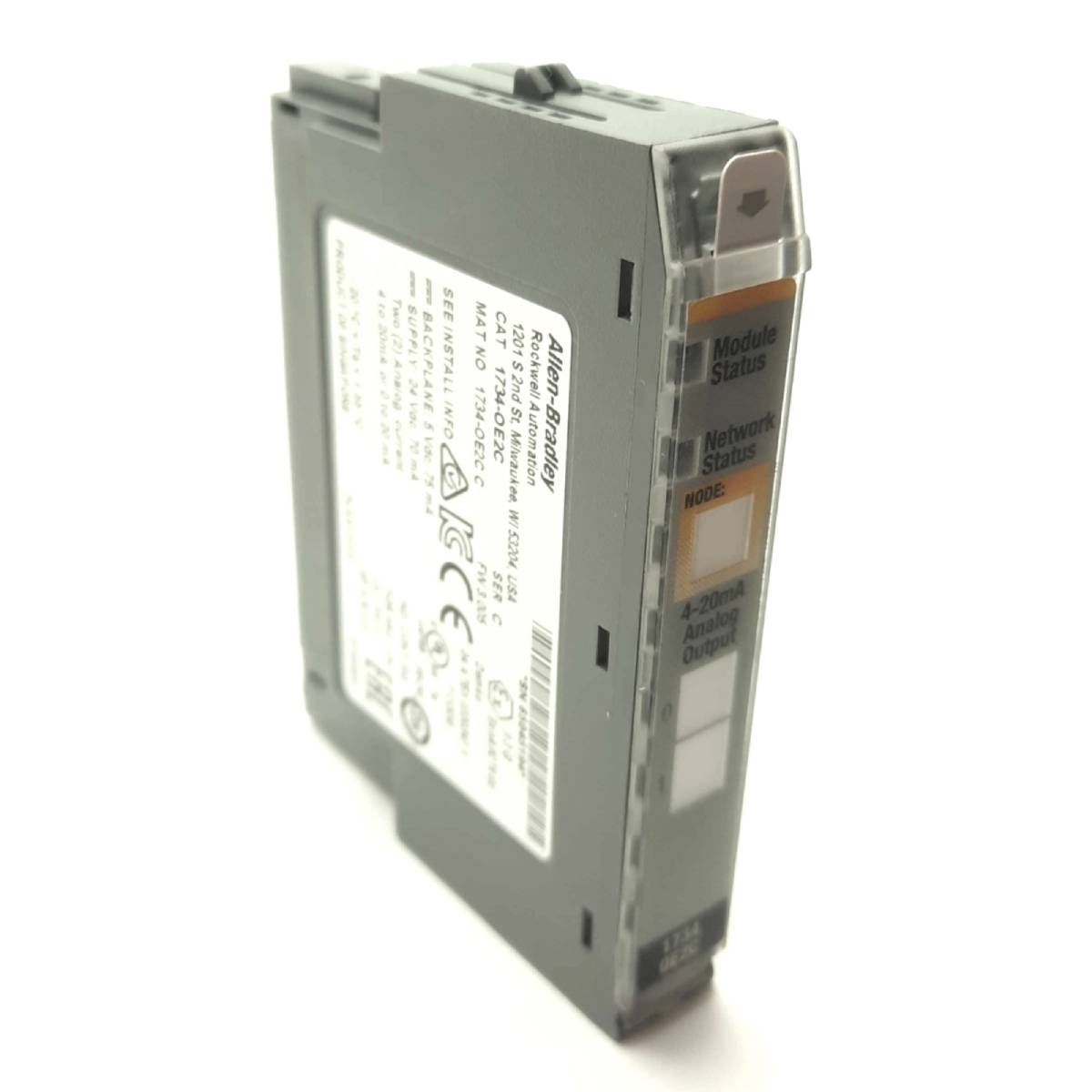

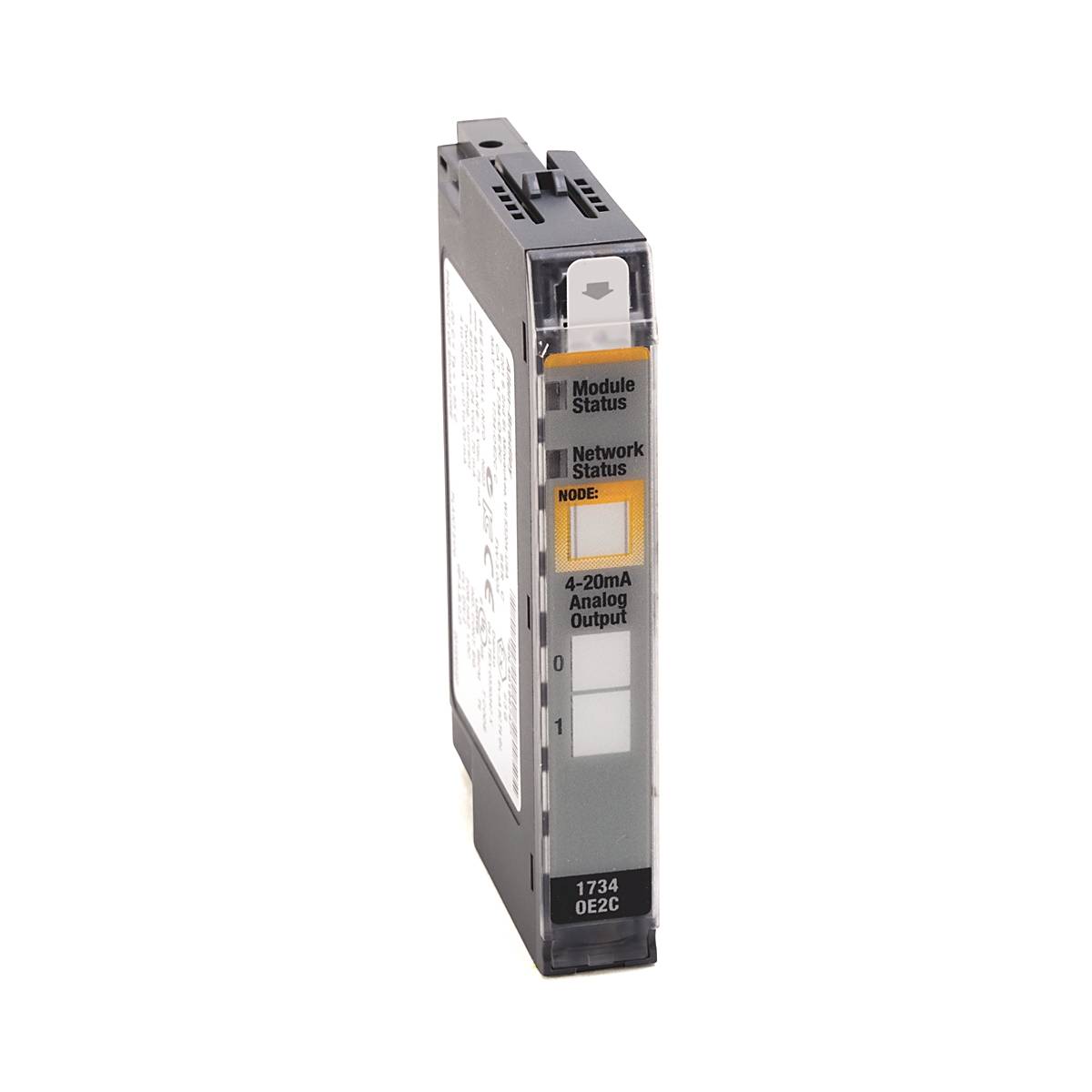

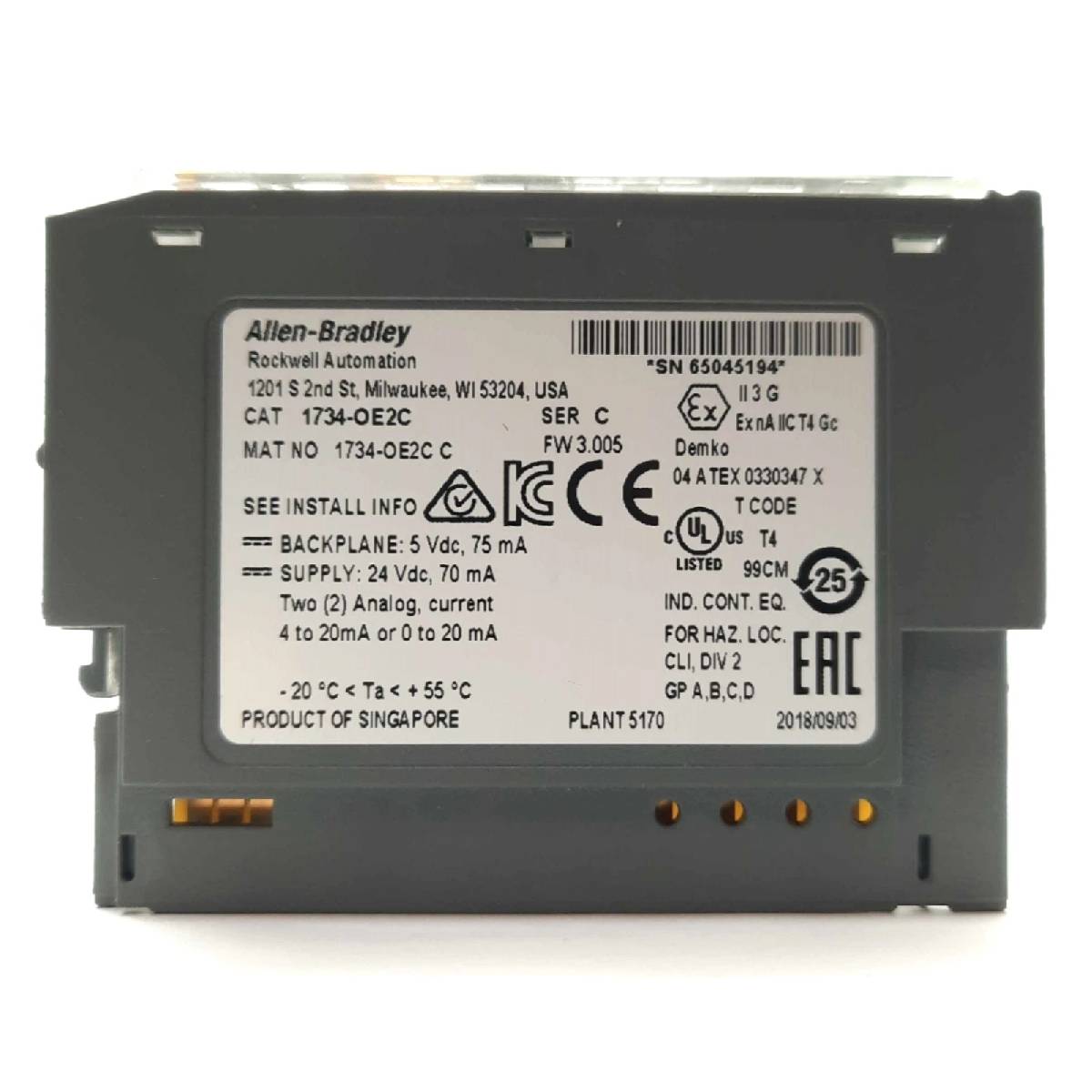

ماژول 1734-OE2C یک ماژول خروجی جریان آنالوگ 2 کاناله با ولتاژ 24V DC است که برای سیستم Allen-Bradley POINT I/O طراحی شده است. این واحد دادههای خروجی دیجیتال را به سیگنالهای جریان آنالوگ 4...20 mA یا 0...20 mA تبدیل میکند تا دستگاههای میدانی را در محیطهای اتوماسیون صنعتی کنترل کند. این ماژول از طریق باس تغذیه داخلی میدانی کار میکند، 2 بایت داده ورودی با اطلاعات وضعیت خطا تولید میکند و 4 بایت داده خروجی را از طریق بکپلین مصرف میکند. ارتباط آن از طریق آداپتورهای DeviceNet، PROFIBUS، ControlNet یا EtherNet/IP برقرار میشود.
| ویژگی | مشخصات |
|---|---|
| تولیدکننده | Allen-Bradley / Rockwell Automation |
| مدل | 1734-OE2C |
| کد UPC | 612598205295 |
| کشور سازنده | سنگاپور |
| ابعاد (ارتفاع × عرض × عمق) | 56.6 × 12.1 × 77.5 میلیمتر (2.23 × 0.48 × 3.05 اینچ) |
| وزن | 36 گرم (1.27 اونس) |
| تعداد خروجیها | 2 خروجی جریان تکپایانهای، غیر ایزوله |
| محدودههای جریان خروجی | 0...20 mA، 4...20 mA (قابل تنظیم توسط کاربر) |
| وضوح | 13 بیت در بازه 0...21 mA (2.5 uA/شمارش) |
| دقت مطلق | 0.1٪ مقیاس کامل در 25 درجه سانتیگراد |
| انحراف دقت با دما | انحراف دقت با دما 30 ppm/درجه سانتیگراد |
| پاسخ پله به 63٪ از FS | 24 میکروثانیه |
| بار مقاومتی روی خروجی جریان | 0...750 اهم |
| نوع تبدیل | مبدل دیجیتال به آنالوگ |
| نرخ تبدیل | 16 میکروثانیه |
| فرمت داده | عدد صحیح علامتدار |
| کالیبراسیون | کالیبره شده در کارخانه |
| پایههای ترمینال سازگار | 1734-TB، 1734-TBS، 1734-TB3، 1734-TB3S، 1734-TOP، 1734-TOPS، 1734-TOP3، 1734-TOP3S |
| گشتاور پیچ پایه ترمینال | 0.6 N-m (7 lb-in) |
| موقعیت کلید سوئیچ | 4 |
| جریان POINTBus (حداکثر) | 75 mA در 5V DC |
| تلفات توان (حداکثر) | 1.23 W (بار 750 اهم)، 1.83 W (بار 0 اهم) |
| تلفات حرارتی (حداکثر) | 4.19 BTU/hr (بار 750 اهم)، 6.24 BTU/hr (بار 0 اهم) |
| ولتاژ ایزولاسیون | 50V پیوسته (آزمایش شده برای تحمل 2200V DC به مدت 60 ثانیه) |
| منبع تغذیه DC خارجی اسمی | 24V DC |
| محدوده ولتاژ DC خارجی | 10...28.8V DC |
| جریان منبع تغذیه DC خارجی | 70 mA در 24V DC (شامل خروجیها در 20 mA) |
| اندازه سیم | سیم مسی جامد یا رشتهای 0.25...2.5 میلیمتر مربع (22...14 AWG) با درجه حرارت 75 درجه سانتیگراد یا بالاتر |
| ردهبندی نوع محفظه | بدون (نوع باز) |
| دمای عملیاتی | -20 درجه سانتیگراد تا +55 درجه سانتیگراد (-4 درجه فارنهایت تا +131 درجه فارنهایت) |
| حداکثر دمای هوای محیط | 55 درجه سانتیگراد (131 درجه فارنهایت) |
| دمای ذخیرهسازی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد (-40 درجه فارنهایت تا +185 درجه فارنهایت) |
| رطوبت نسبی | رطوبت نسبی 5...95% بدون چگالش |
| لرزش | 5 g در 10...500 هرتز |
| ضربه در حالت عملیاتی | 30 g |
| ضربه در حالت غیر عملیاتی | 50 g |
| پین کانکتور | عملکرد |
|---|---|
| 0 | خروجی جریان کانال 0 (Out 0) |
| 1 | خروجی جریان کانال 1 (Out 1) |
| 2 | زمین شاسی (Chas gnd) |
| 3 | زمین شاسی (Chas gnd) |
| 4 | مشترک (C) |
| 5 | مشترک (C) |
| 6 | تأمین برق نامی 24 ولت DC (V) |
| 7 | تأمین برق نامی 24 ولت DC (V) |
