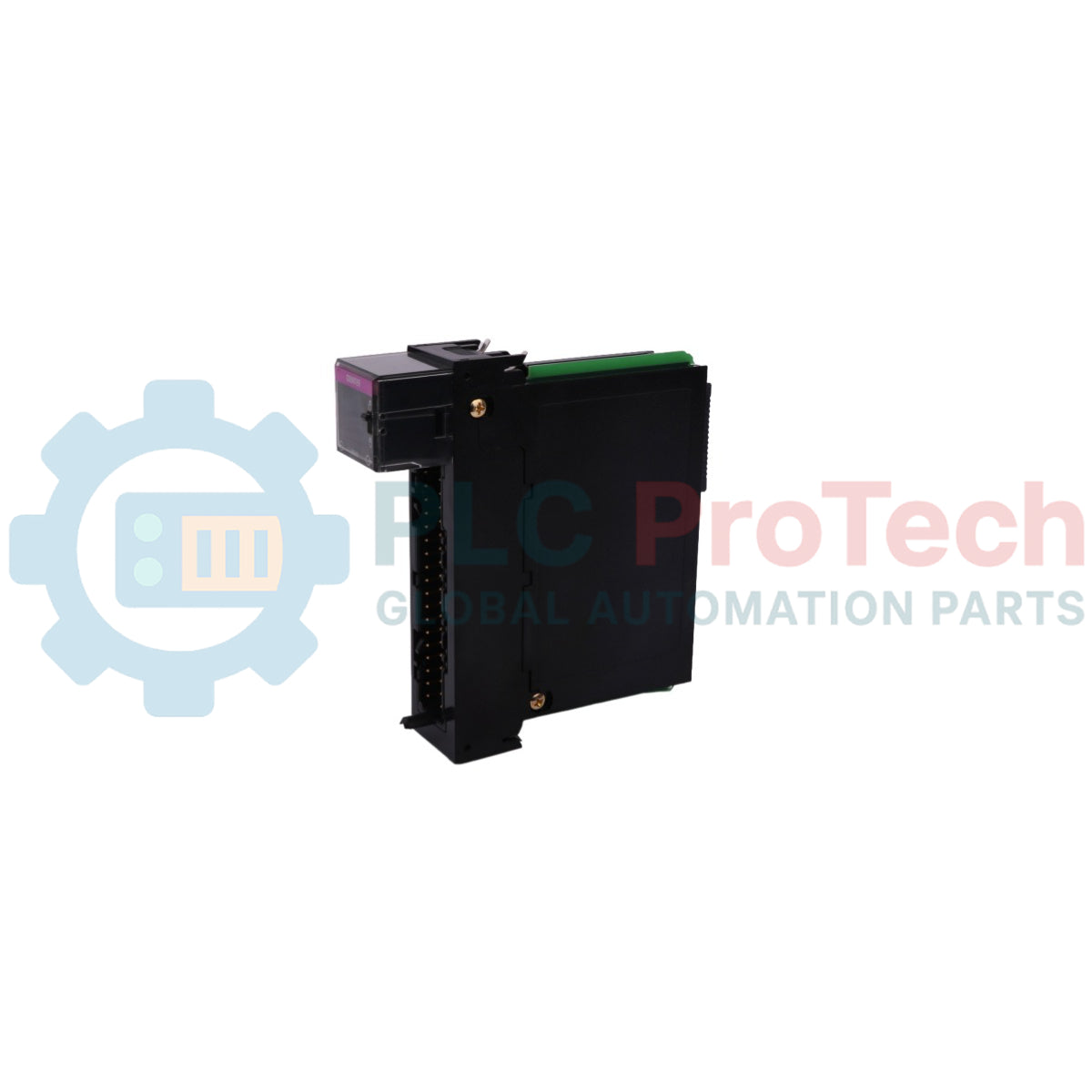

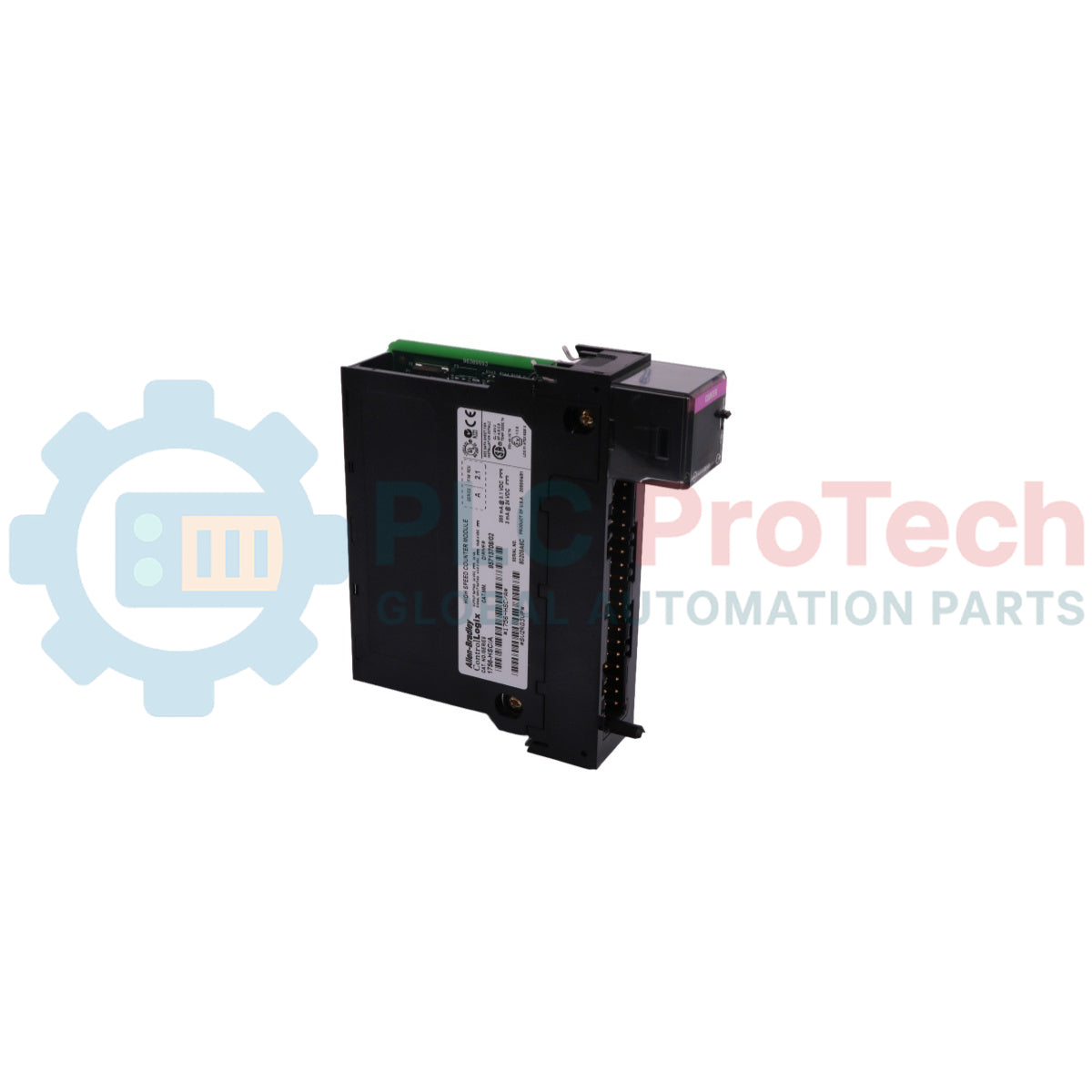

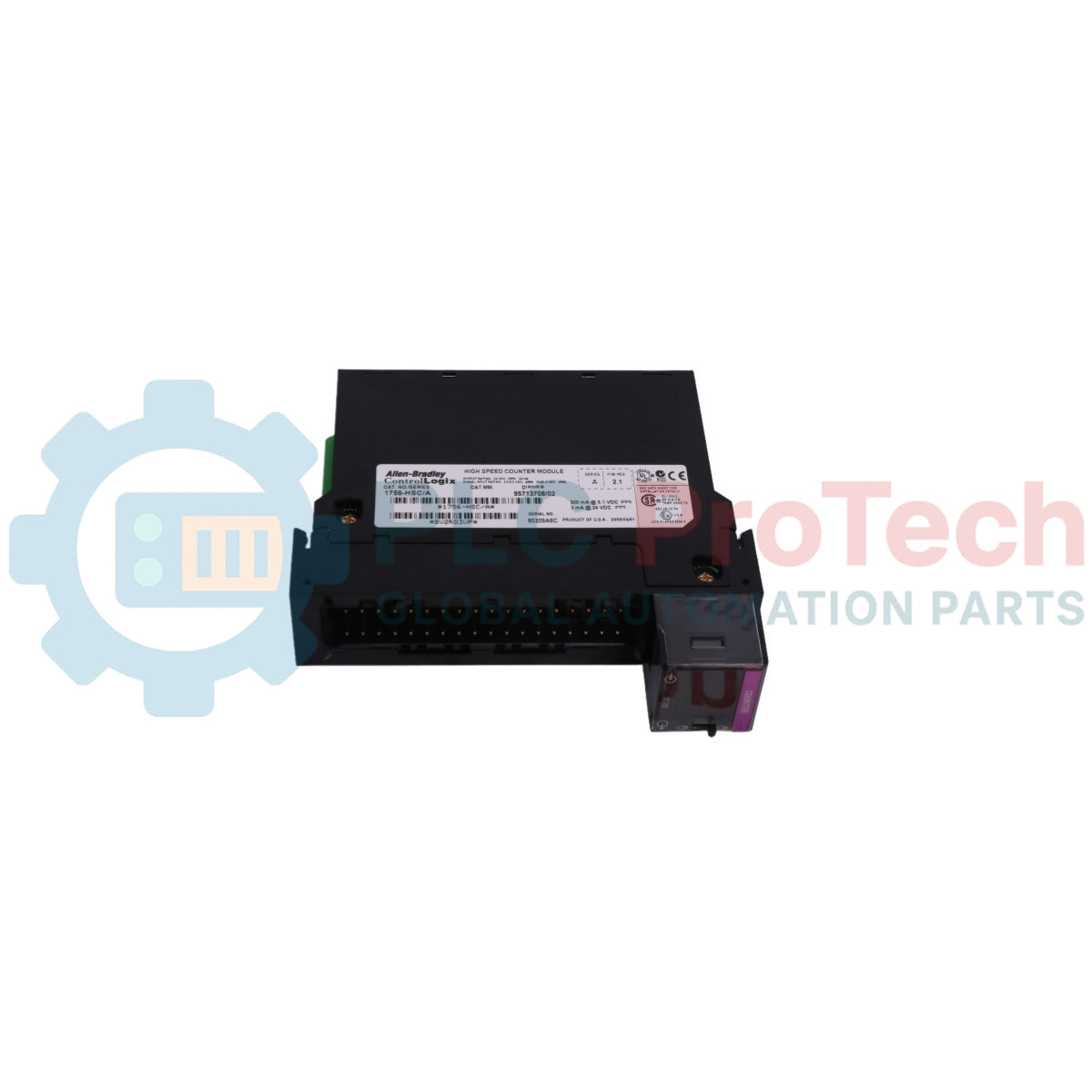

آلن-برادلی 1756-HSC/B کنترل‌لاژیکس ماژول شمارنده سرعت بالا

مروری بر محصول

ماژول 1756-HSC/B یک شمارنده سرعت بالا (HSC) با عملکرد بالا است که برای پلتفرم Allen-Bradley ControlLogix طراحی شده است. این ماژول برای کاربردهای دقیق حرکت و شمارش که فراتر از قابلیت‌های اسکن ماژول‌های ورودی دیجیتال استاندارد هستند، مهندسی شده است. قادر است جریان‌های پالس سریع از انکودرها، فلومترها و حسگرهای مجاورت را با دقت بسیار بالا پردازش کند.

نسخه سری B این ماژول پایداری بهبود یافته‌ای دارد و جزء ضروری برای کاربردهایی است که نیاز به تشخیص رویداد با سرعت بالا دارند، مانند خطوط بطری‌سازی، جابجایی مواد و نظارت بر سرعت توربین. با انتقال منطق شمارش از CPU به سخت‌افزار ماژول،  1756-HSC اطمینان می‌دهد که پالس‌ها به دلیل نوسانات زمان اسکن PLC هرگز "از دست نمی‌روند".

پیکربندی فنی

1756-HSC قابلیت‌های ورودی/خروجی قدرتمندی را ارائه می‌دهد که برای شمارش صنعتی طراحی شده‌اند:

• معماری دو شمارنده‌ای: دارای دو شمارنده مستقل است که امکان نظارت همزمان بر دو فرآیند با سرعت بالا را فراهم می‌کند.

• سه ورودی به ازای هر شمارنده: هر شمارنده سه ورودی (معمولاً سیگنال‌های A، B و Z/اندیس) را می‌پذیرد که پشتیبانی کامل از انکودر مربعی برای تشخیص جهت و موقعیت را فراهم می‌کند.

• سیگنال‌های خروجی چهارگانه: شامل چهار خروجی فیزیکی است که می‌توان آن‌ها را برای تحریک بر اساس مقادیر شمارش خاص (مقدار پیش‌تنظیم/مقدار فعلی) پیکربندی کرد و پاسخ‌های سخت‌افزاری در زمان واقعی را ممکن می‌سازد.

• پاسخ‌دهی با سرعت بالا: طراحی شده برای پردازش فرکانس‌های تا 1 مگاهرتز (در پیکربندی‌های خاص)، ارائه وضوح لازم برای تولید با سرعت بالا.

• بهره‌وری انرژی: فقط 300 میلی‌آمپر از بک‌پلین 5.1 ولت و 3 میلی‌آمپر ناچیز از منبع 24 ولت مصرف می‌کند که منجر به ردپای توان کلی پایین 1.6 وات در بک‌پلین می‌شود.

مشخصات فنی

سؤالات متداول فنی

تفاوت بین سری A و سری B چیست؟

در حالی که هر دو سری مشخصات عملکردی اصلی یکسانی دارند، سری B معمولاً شامل بازنگری‌های سخت‌افزاری برای افزایش طول عمر قطعات و مقاومت بهتر در برابر تداخل الکترومغناطیسی (EMI) است. برای اکثر کاربردها، سری B به دلیل سازگاری به‌روزشده با فرم‌ور و حفاظت بهتر مدار ترجیح داده می‌شود.

آیا این ماژول از انکودر افزایشی استاندارد پشتیبانی می‌کند؟

بله. پیکربندی سه ورودی برای هر شمارنده به طور خاص برای انکودرهای افزایشی طراحی شده است. این پشتیبانی از رمزگشایی مربعی X1، X2 و X4، همچنین شمارش بالا/پایین و حالت‌های پالس/جهت را دارد.

آیا ماژول برای ورودی‌ها به منبع تغذیه خارجی نیاز دارد؟

بله. ورودی‌ها و خروجی‌های 1756-HSC به منبع تغذیه خارجی میدان (معمولاً ۱۲/۲۴ ولت DC) نیاز دارند. جریان بک‌پلین ذکر شده صرفاً برای منطق داخلی ماژول و ارتباط با CPU کنترل‌لاژیک است.

راهنمای مهندسی و نصب

سیم‌کشی و یکپارچگی سیگنال

شمارش با سرعت بالا به شدت به نویز الکتریکی حساس است. برای جلوگیری از «شمارش‌های خیالی»:

1. شیلدینگ: برای تمام اتصالات انکودر از کابل‌های جفت‌پیچیده شیلددار با کیفیت بالا استفاده کنید. شیلد را به یک نقطه زمین واحد در شاسی متصل کنید.

2. مسیر کابل: هرگز کابل‌های انکودر را در همان لوله یا سینی کابل با سیم‌های موتور AC با ولتاژ بالا یا کابل‌های خروجی VFD قرار ندهید.

3. بلوک ترمینال: اطمینان حاصل کنید که بلوک ترمینال قابل جدا شدن 1756-TBCH یا 1756-TBSH (۳۶ پین) به‌درستی نصب شده است.

پیکربندی ماژول در Studio 5000

هنگام افزودن  1756-HSC به درخت I/O خود:

• انتخاب فیلتر: فیلترهای ورودی را متناسب با فرکانس پالس مورد انتظار تنظیم کنید. تنظیم فیلتر خیلی پایین باعث «صاف شدن» پالس‌های سریع و معتبر می‌شود، در حالی که تنظیم آن خیلی بالا ممکن است اجازه دهد نویز شمارش شود.

• حالت شمارنده: بین «شمارنده» (برای جمع کل) یا «انکودر» (برای موقعیت‌یابی) انتخاب کنید.

• ذخیره‌سازی: از ویژگی «ذخیره‌سازی» برای ثبت مقدار شمارش فعلی در یک گذار خاص ورودی 'Z' برای دنباله‌های دقیق موقعیت‌یابی استفاده کنید.

مدیریت حرارتی

ماژول 1756-HSC تا ۵.۶ وات توان تلف می‌کند. اطمینان حاصل کنید که شاسی ControlLogix در یک محفظه با تهویه مناسب نصب شده است. اگر دمای داخلی کابینت به حدود ۶۰ درجه سانتی‌گراد نزدیک شود، استفاده از خنک‌کننده هوای اجباری را برای جلوگیری از کاهش دقت شمارش به دلیل گرمای بیش از حد در نظر بگیرید.
