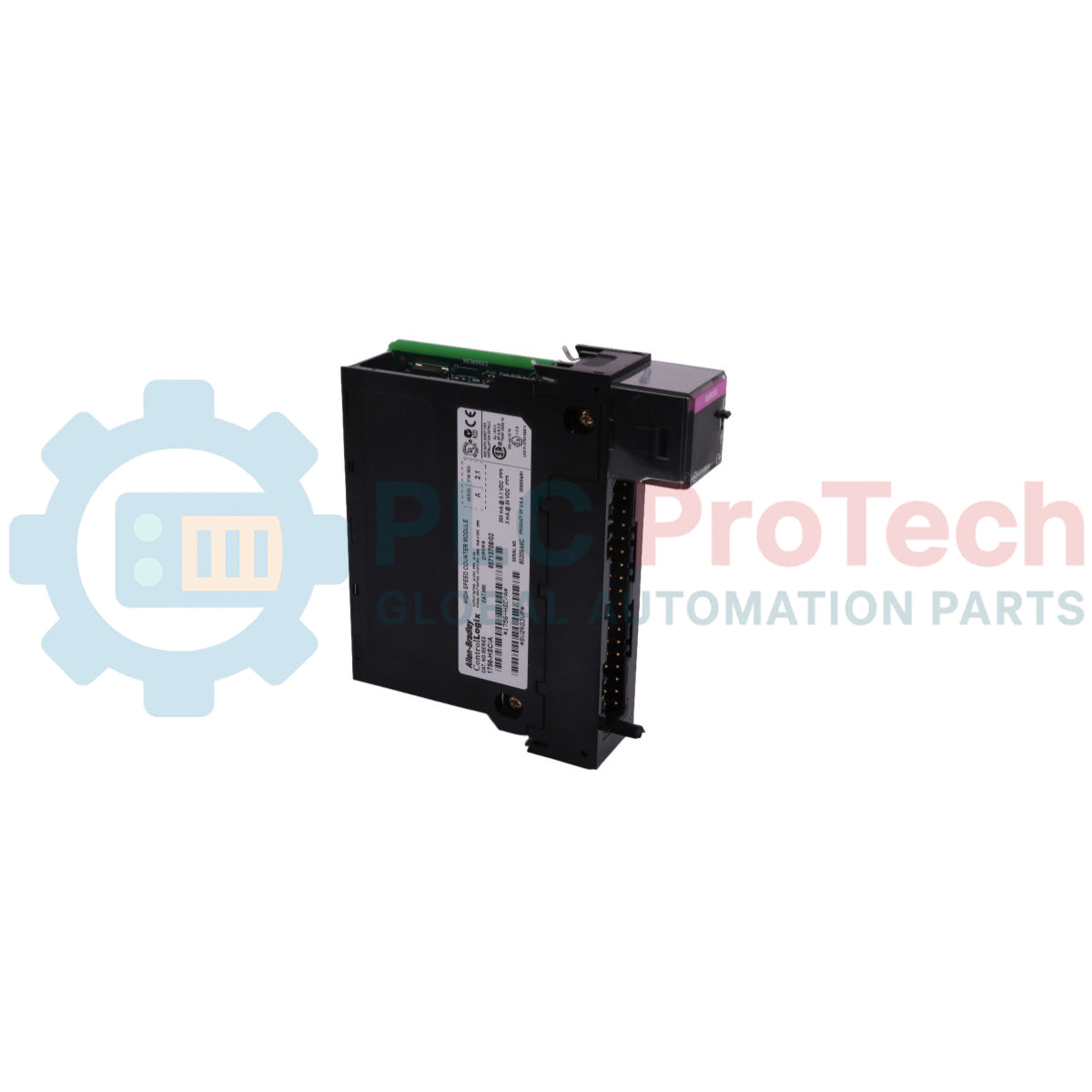

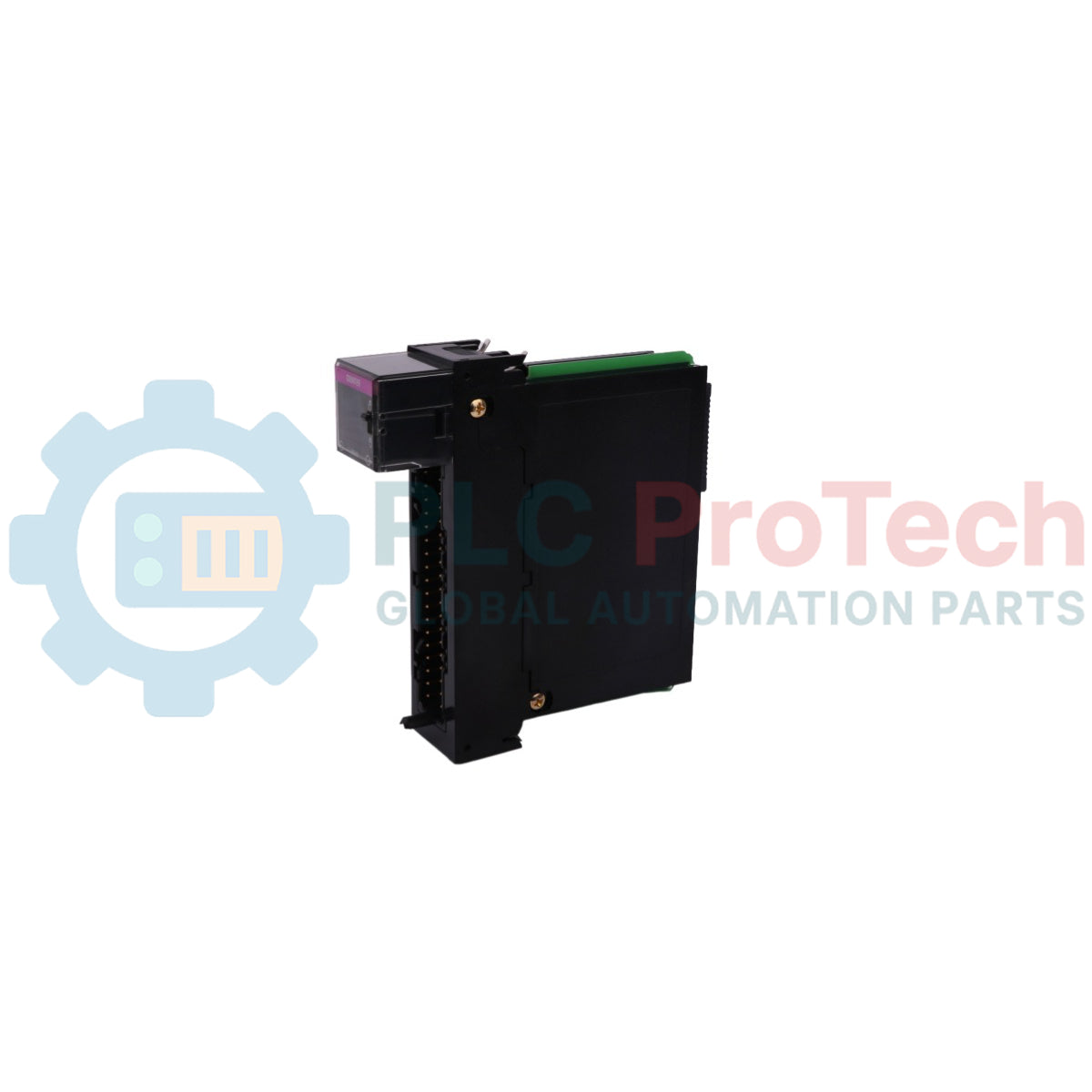

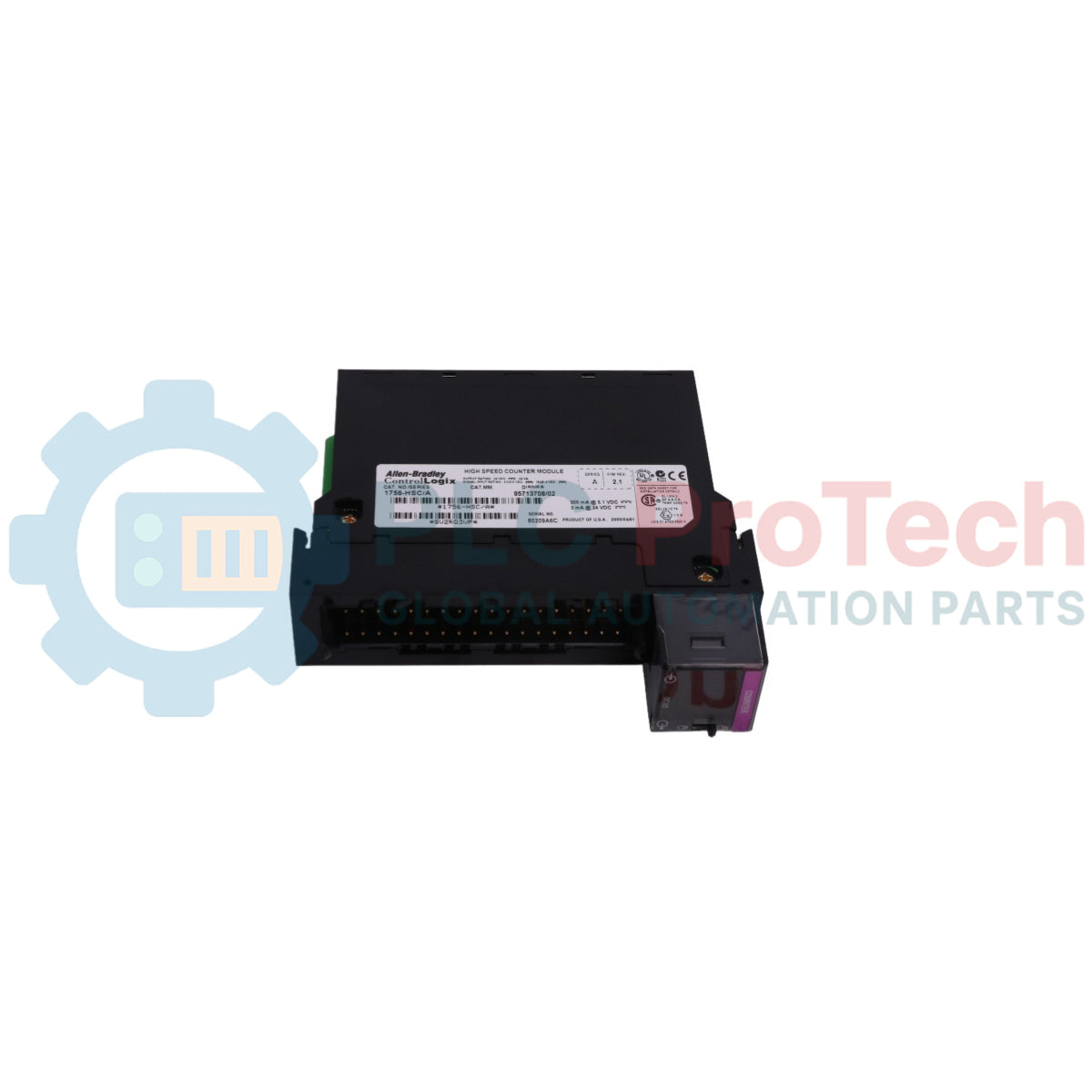

ماژول شمارنده سرعت‌بالای ControlLogix، Allen-Bradley 1756-HSC

Q: چه حالتهای عملیاتی اصلی روی ماژول در دسترس هستند؟

این دستگاه حالتهای شمارنده، رمزگذار x1، رمزگذار x4، اندازهگیری نرخ فرکانس، نرخ دورهای و نرخ پیوسته را ارائه میدهد.

Q: حداکثر فرکانس ورودی پشتیبانیشده توسط ورودیهای کانال چقدر است؟

ماژول نرخ ورودی پالس را تا 1 MHz در کانال A، سیگنالهای کوادراتور را تا 250 kHz و ورودیهای فرکانس را تا 500 kHz میپذیرد.

Q: کدام ترمینالبلوکها با دستگاه سازگار هستند؟

ماژول با ترمینالبلوکهای قابلجداسازی 1756-TBCH از نوع گیره قفسهای و 1756-TBS6H از نوع گیره فنری سازگار است.

Q: آیا هنگام تعویض، برق شاسی باید قطع شود؟

خیر، دستگاه از قابلیت جداسازی و نصب در حالت روشن (RIUP) پشتیبانی میکند و امکان نصب یا جداسازی آن را هنگام وصل بودن برق شاسی فراهم میسازد.

SKU 1756-HSC

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Allen-Bradley
شماره محصول: 1756-HSC
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول‌های شمارنده سرعت‌بالای ControlLogix
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 300g
ابعاد: ۱۴۵ میلی‌متر × ۳۵ میلی‌متر × ۱۳۰ میلی‌متر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Allen-Bradley 1756-HSC یک ماژول شمارنده پرسرعت ControlLogix است که برای شمارش پالس با سرعت بالا، اندازه‌گیری فرکانس و پردازش ورودی انکودر در سیستم‌های اتوماسیون صنعتی طراحی شده است. 1756-HSC پالس‌های ورودی را با استفاده از حالت‌های عملیاتی شمارنده یا فرکانس می‌شمارد و مقادیر را به‌صورت شمارش تجمعی یا فرکانس‌های محاسبه‌شده برمی‌گرداند. این ماژول با استفاده از مدل شبکه تولیدکننده/مصرف‌کننده، ارزیابی خروجی‌ها را به‌صورت سخت‌افزاری و مستقل از چرخه‌های اسکن کنترلر انجام می‌دهد و در نتیجه زمان پاسخ سریعی فراهم می‌کند. این ماژول با انکودرهای افزایشی، حسگرهای مجاورتی DC سه‌سیمه و حسگرهای فوتوالکتریک سازگار است. در شاسی سیستم ControlLogix کار می‌کند و از جداسازی و نصب در حالت روشن (RIUP) پشتیبانی می‌کند.

ویژگی‌ها

دارای سه حالت شمارنده (شمارنده، انکودر ×۱، انکودر ×۴) و سه حالت فرکانس (اندازه‌گیری نرخ، نرخ دوره‌ای، نرخ پیوسته) است.
شامل چهار خروجی داخلی سخت‌افزاری و ایزوله است که می‌توانند تا ۱ آمپر DC را در ۳۰ ولت DC تأمین کنند و زمان پاسخ آن‌ها کمتر از ۵۰ میکروثانیه است.
هنگام استفاده از قالب ارتباطی گسترش‌یافته داده‌های HSC، امکان تغییر مقادیر پیش‌تنظیم و سرریز را به‌صورت بلادرنگ و در حین کار از طریق تگ‌های خروجی فراهم می‌کند.
چهار حالت ذخیره‌سازی ورودی Z را ارائه می‌دهد: ذخیره و ادامه، ذخیره/انتظار/ادامه، ذخیره/بازنشانی/انتظار/شروع و ذخیره/بازنشانی/شروع.
از نصب مستقیم در شاسی و عملکرد شاسی راه‌دور از طریق شبکه‌های EtherNet/IP یا ControlNet پشتیبانی می‌کند.
از قابلیت جداسازی و نصب در حالت روشن (RIUP) برای تعمیر و نگهداری ماژول بدون اختلال در توان باس‌پشت‌صفحه سیستم پشتیبانی می‌کند.

کاربردها

شمارش پالس با سرعت بالا و پایش موقعیت با انکودرهای کوادراتور.
اندازه‌گیری نرخ جریان و پالس با فلومتر.
پایش سرعت توربین و محاسبه فرکانس.
تشخیص قطعه، مرتب‌سازی و اتوماسیون بسته‌بندی با سرعت بالا.

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	Allen-Bradley / Rockwell Automation
خانواده محصول	ControlLogix
شماره کاتالوگ	1756-HSC
تعداد شمارنده‌ها	۲ شمارنده در هر ماژول (با استفاده از ورودی‌های A و B)
حداکثر فرکانس شمارنده (پالس)	۱ مگاهرتز (عرض پالس > ۵۰۰ نانوثانیه)
حداکثر فرکانس کوادراتور	250 kHz (حداقل عرض پالس 2 us)
نرخ حالت حداکثر فرکانس	500 kHz (عرض پالس > 1 us)
محدوده شمارش حداکثر	حداکثر ۱۶٬۰۰۰٬۰۰۰ شمارش
فرکانس کلاک داخلی	4 MHz
تعداد خروجی‌ها	۴ خروجی تأمین‌کننده جریان (با ایزولاسیون جفتی ۰/۱ و ۲/۳)
محدوده ولتاژ خروجی	حداکثر 30V DC
تأمین جریان خروجی	1 A DC به‌ازای هر خروجی
زمان پاسخ روشن/خاموش‌شدن خروجی	< 50 us
جریان نشتی ورودی	250 uA @ 5V DC
بلوک‌های ترمینال قابل‌جداشدن (RTB)	1756-TBCH (گیره قفسه‌ای)، 1756-TBS6H (گیره فنری)
ارتفاع عملیاتی	حداکثر ۲۰۰۰ متر (۶۵۶۲ فوت)

اتصالات/رابط‌ها

پین کانکتور	عملکرد
پین ۱	Z1 (12...24V)
پین ۲	Z0 (12...24V)
پین ۳	Z1 (5V)
پین ۴	Z0 (5V)
پین ۵	Z1 (RET)
پین ۶	Z0 (RET)
پین ۷	B1 (12...24V)
پین ۸	B0 (12...24V)
پین ۹	B1 (5V)
پین ۱۰	B0 (5V)
پین ۱۱	B1 (RET)
پین ۱۲	B0 (RET)
پین ۱۳	A1 (12...24V)
پین ۱۴	A0 (12...24V)
پین ۱۵	A1 (5V)
پین ۱۶	A0 (5V)
پین ۱۷	A1 (RET)
پین ۱۸	A0 (RET)
پین ۱۹	استفاده نمی‌شود
پین ۲۰	استفاده نمی‌شود
پین ۲۱	استفاده نمی‌شود
پین ۲۲	استفاده نمی‌شود
پین ۲۳	استفاده نمی‌شود
پین ۲۴	استفاده نمی‌شود
پین ۲۵	مشترک ۰
پین ۲۶	مشترک ۱
پین ۲۷	مشترک ۰
پین ۲۸	مشترک ۱
پین ۲۹	مشترک ۰
پین ۳۰	مشترک ۱
پین ۳۱	DC-0(+)
پین ۳۲	DC-1(+)
پین ۳۳	خروجی ۲
پین ۳۴	خروجی ۰
پین ۳۵	خروجی ۳
پین ۳۶	خروجی ۱

راهنمای نصب

الزامات محفظه: تجهیزات نوع باز را داخل محفظه‌ای مناسب برای شرایط محیطی مشخص نصب کنید تا از آسیب جانی ناشی از قطعات برق‌دار جلوگیری شود.
سیم‌کشی و شیلد کابل: نوع کابل پیشنهادی، سیم شیلددار Belden 8761 است. سیم تخلیه زمین را به زبانه نصب شاسی که به‌عنوان زمین سیگنال عملکردی تعیین شده است، متصل کنید.
تخلیه الکترواستاتیکی (ESD): از مچ‌بند اتصال به زمین تأییدشده استفاده کنید و ماژول را با رعایت نکات ایمنی ضدالکتریسیته ساکن جابه‌جا کنید.
مونتاژ RTB: برای جلوگیری از اتصال نادرست، بلوک ترمینال قابل‌جداشدن (RTB) را با استفاده از نوارهای کدگذاری کلیدگذاری کنید. پیش از سیم‌کشی، مطمئن شوید برق سمت میدان قطع شده است.
سایزبندی هادی: هنگام استفاده از 1756-TBCH، بیش از دو هادی 0.33...1.3 mm2 (22...16 AWG) را به هیچ ترمینال واحدی سیم‌کشی نکنید. برای 1756-TBS6H، فقط یک هادی را به هر ترمینال متصل کنید.

انطباق و گواهی‌ها

تأییدیه مکان‌های خطرناک آمریکای شمالی: کلاس I، بخش ۲، گروه‌های A، B، C، D
درجه آلودگی ۲، رده اضافه‌ولتاژ II (IEC 60664-1)
تجهیزات گروه ۱، کلاس A (IEC/CISPR 11)

FAQ

چه حالت‌های عملیاتی اصلی روی ماژول در دسترس هستند؟

این دستگاه حالت‌های شمارنده، رمزگذار x1، رمزگذار x4، اندازه‌گیری نرخ فرکانس، نرخ دوره‌ای و نرخ پیوسته را ارائه می‌دهد.

حداکثر فرکانس ورودی پشتیبانی‌شده توسط ورودی‌های کانال چقدر است؟

ماژول نرخ ورودی پالس را تا 1 MHz در کانال A، سیگنال‌های کوادراتور را تا 250 kHz و ورودی‌های فرکانس را تا 500 kHz می‌پذیرد.

کدام ترمینال‌بلوک‌ها با دستگاه سازگار هستند؟

ماژول با ترمینال‌بلوک‌های قابل‌جداسازی 1756-TBCH از نوع گیره قفسه‌ای و 1756-TBS6H از نوع گیره فنری سازگار است.

آیا هنگام تعویض، برق شاسی باید قطع شود؟

خیر، دستگاه از قابلیت جداسازی و نصب در حالت روشن (RIUP) پشتیبانی می‌کند و امکان نصب یا جداسازی آن را هنگام وصل بودن برق شاسی فراهم می‌سازد.
