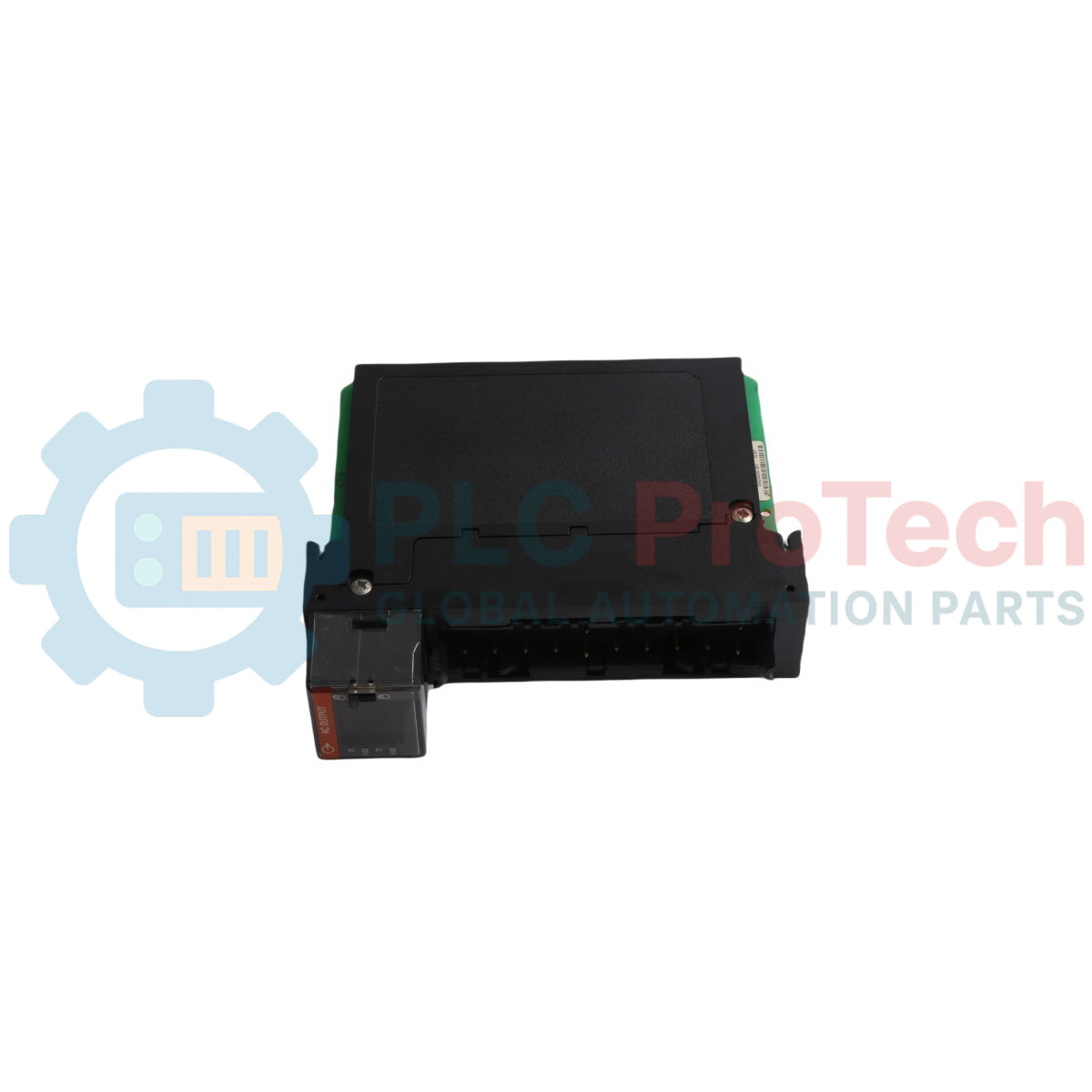

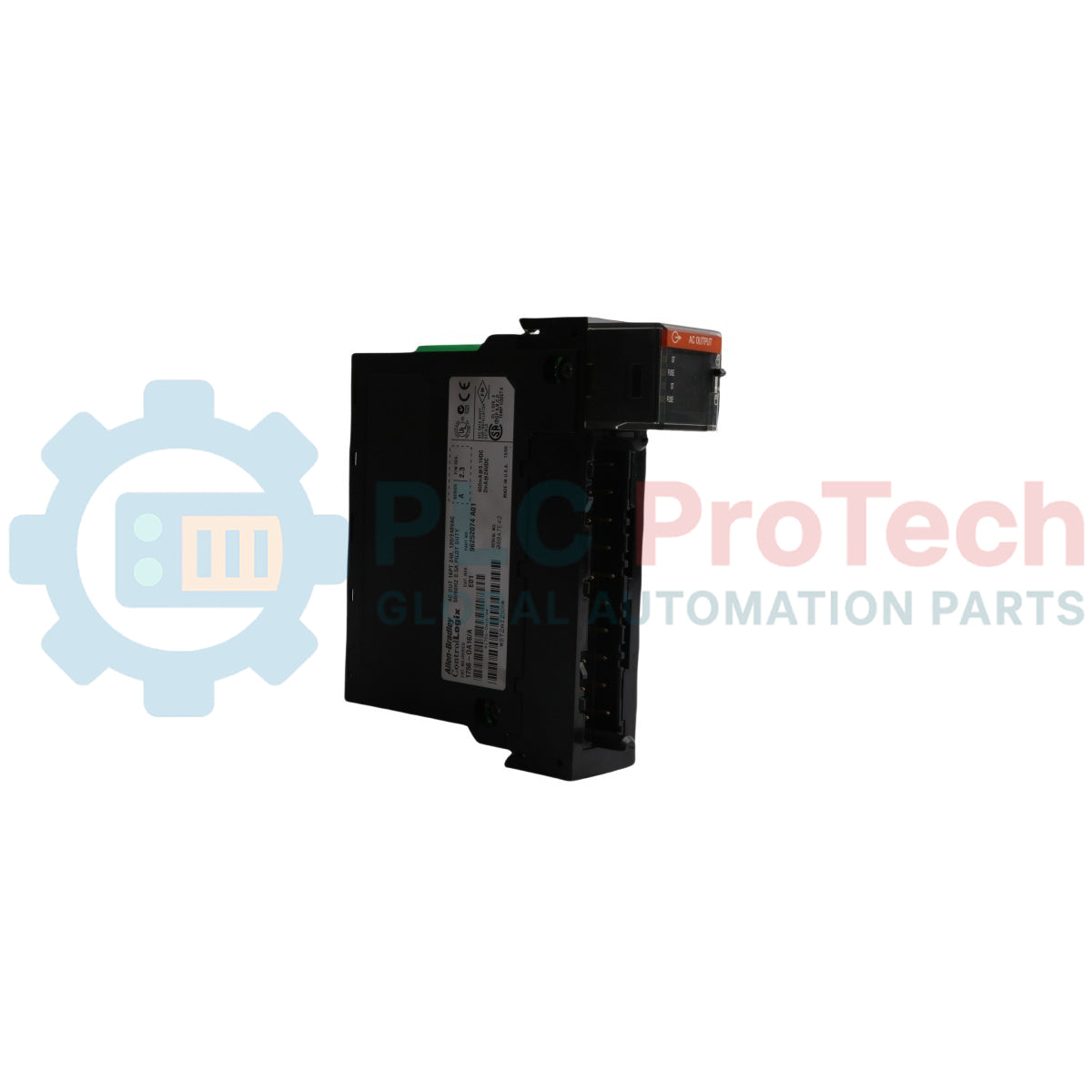

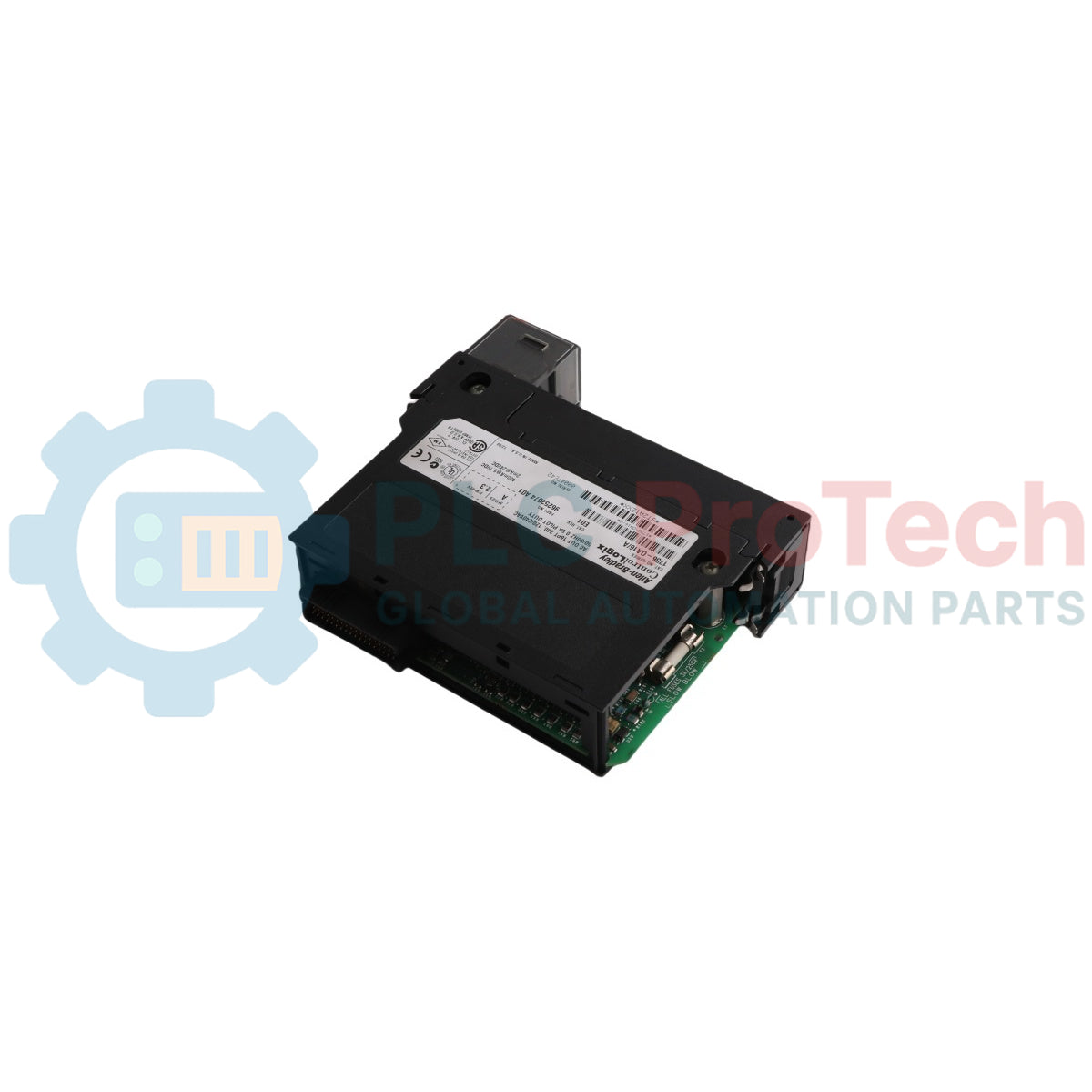

ماژول خروجی AC شانزده‌نقطه‌ای ControlLogix آلن-برادلی مدل 1756-OA16

مروری بر محصول

 1756-OA16 یک ماژول خروجی AC گسسته و پربازده برای پلتفرم Allen-Bradley ControlLogix است. این ماژول دارای  ۱۶ خروجی است که برای اتصال به تجهیزات ۱۲۰/۲۴۰ ولت AC مانند راه‌اندازهای موتور، سلونوئیدها و نشانگرها طراحی شده‌اند. این ماژول از فناوری سوئیچینگ تریاک استفاده می‌کند که راهکاری حالت‌جامد و قابل‌اعتماد برای بارهای استاندارد AC صنعتی ارائه می‌دهد.

خروجی‌ها در دو گروه ایزوله، هرکدام شامل هشت نقطه، سازمان‌دهی شده‌اند. این معماری به ماژول امکان می‌دهد فازهای مختلف AC یا منابع ولتاژ متفاوت را در یک ماژول مدیریت کند، مشروط بر اینکه در محدوده کاری ۷۴…۲۶۵ ولت AC باشند. این ماژول با فیوزگذاری مکانیکی داخلی و پشتیبانی از  خروجی‌های زمان‌بندی‌شده، انتخابی مناسب و مقاوم برای کاربردهای کنترل AC حساس به زمان است.

پیکربندی فنی

1756-OA16 برای ایمنی و سوئیچینگ دقیق AC طراحی شده است:

• ایزولاسیون دوگروهی: ۱۶ نقطه به دو گروه ۸تایی تقسیم شده‌اند و بین گروه‌ها و همچنین از بک‌پلین، ایزولاسیون پیوسته ۲۵۰ ولتی دارند.

• سوئیچینگ تریاک: از سوئیچینگ در نقطه عبور از صفر استفاده می‌کند تا نویز الکتریکی را به حداقل برساند و عمر قطعات AC متصل را افزایش دهد.

• محافظت یکپارچه: هر گروه به‌صورت مکانیکی با یک فیوز کندسوز ۳٫۱۵ آمپری (شماره قطعه Littelfuse: H2153.15) محافظت می‌شود تا مدارهای ماژول در برابر شرایط اضافه‌جریان ایمن بمانند.

• پشتیبانی از محدوده گسترده ولتاژ: اگرچه ولتاژ نامی ۱۲۰/۲۴۰ ولت است، این ماژول برای عملکرد مطمئن در محدوده ۷۴ تا ۲۶۵ ولت AC، در فرکانس‌های ۵۰ و ۶۰ هرتز، مشخص شده است.

• وضعیت‌های قابل پیکربندی: کاربران می‌توانند نحوه عملکرد هر نقطه را هنگام خطای PLC یا حالت برنامه تعیین کنند (حفظ آخرین وضعیت، روشن یا خاموش).

مشخصات فنی

پرسش‌های متداول فنی

حداقل بار موردنیاز برای 1756-OA16 چیست؟

این ماژول برای اطمینان از باقی‌ماندن تریاک در حالت قفل‌شده، به حداقل جریان بار ۱۰ میلی‌آمپر در هر نقطه نیاز دارد. اگر یک دستگاه با امپدانس بسیار بالا (مانند لامپ نئون کوچک یا رله الکترونیکی رده‌بالا) را راه‌اندازی می‌کنید، ممکن است خروجی به‌درستی خاموش نشود یا به‌دلیل جریان نشتی دچار «سوسو زدن» شود.

اگر خروجی تریاک با یک بار کوچک در حالت «روشن» قفل شود، چه کار باید بکنم؟

برای بارهای بین ۱۰ تا ۵۰ میلی‌آمپر، ماژول دارای رتبه‌بندی کم‌تری برای نرخ کموتاسیون $dv/dt$ است ($0.2V/\mu s$). اگر تریاک به‌طور غیرمنتظره در حالت روشن قفل شود، ممکن است لازم باشد یک مقاومت خارجی را بین خروجی و L2 اضافه کنید تا جریان کل مصرفی به حداقل ۵۰ میلی‌آمپر برسد؛ این کار رتبه‌بندی را به $4V/\mu s$ افزایش می‌دهد.

آیا می‌توانم فیوزهای داخلی را تعویض کنم؟

بله. این ماژول از فیوزهای مکانیکی (شماره قطعه Littelfuse: H2153.15) استفاده می‌کند. بااین‌حال، اگر فیوزی بسوزد، پیش از تعویض آن بررسی بار از نظر اتصال کوتاه ضروری است تا از آسیب‌دیدن RTB یا ماژول جلوگیری شود.

راهنمای مهندسی و نصب

سیم‌کشی و گروه‌بندی

• ترمینال‌بلوک‌ها: با ترمینال‌بلوک‌های قابل‌جداشدن ۲۰ پینی 1756-TBNH (پیچ NEMA) یا 1756-TBSH (گیره فنری) سازگار است.

• اتصال مشترک: گروه ۰ (نقاط ۰ تا ۷) و گروه ۱ (نقاط ۸ تا ۱۵) دارای اتصالات مستقل L1 و L2 هستند. برق DC را با این ماژول AC ترکیب نکنید.

• وظیفه پایلوت: این ماژول برای وظیفه پایلوت ۰٫۵ آمپر نام‌گذاری شده است و برای کنترل سیم‌پیچ‌های راه‌انداز موتورهای بزرگ (NEMA اندازه ۴ یا کوچک‌تر) مناسب است.

ملاحظات جریان نشتی

خروجی‌های تریاک حداکثر جریان نشتی ۳ میلی‌آمپر در حالت خاموش دارند. در سیستم‌هایی با ورودی‌های بسیار حساس یا بارهای بسیار کوچک، این نشتی ممکن است برای برقدار نگه‌داشتن دستگاه کافی باشد. همیشه بررسی کنید که جریان «قطع‌شدن» بار شما به‌طور قابل‌توجهی بیشتر از ۳ میلی‌آمپر باشد.

سوئیچینگ در نقطه عبور از صفر

این ماژول از همگام‌سازی عبور از صفر استفاده می‌کند؛ یعنی پیش از روشن یا خاموش کردن خروجی، منتظر می‌ماند موج سینوسی AC از ۰ ولت عبور کند. این کار جریان هجومی و تداخل الکترومغناطیسی (EMI) را به‌طور چشمگیری کاهش می‌دهد که برای افزایش طول عمر ماژول و تجهیزات الکترونیکی اطراف آن ضروری است.
