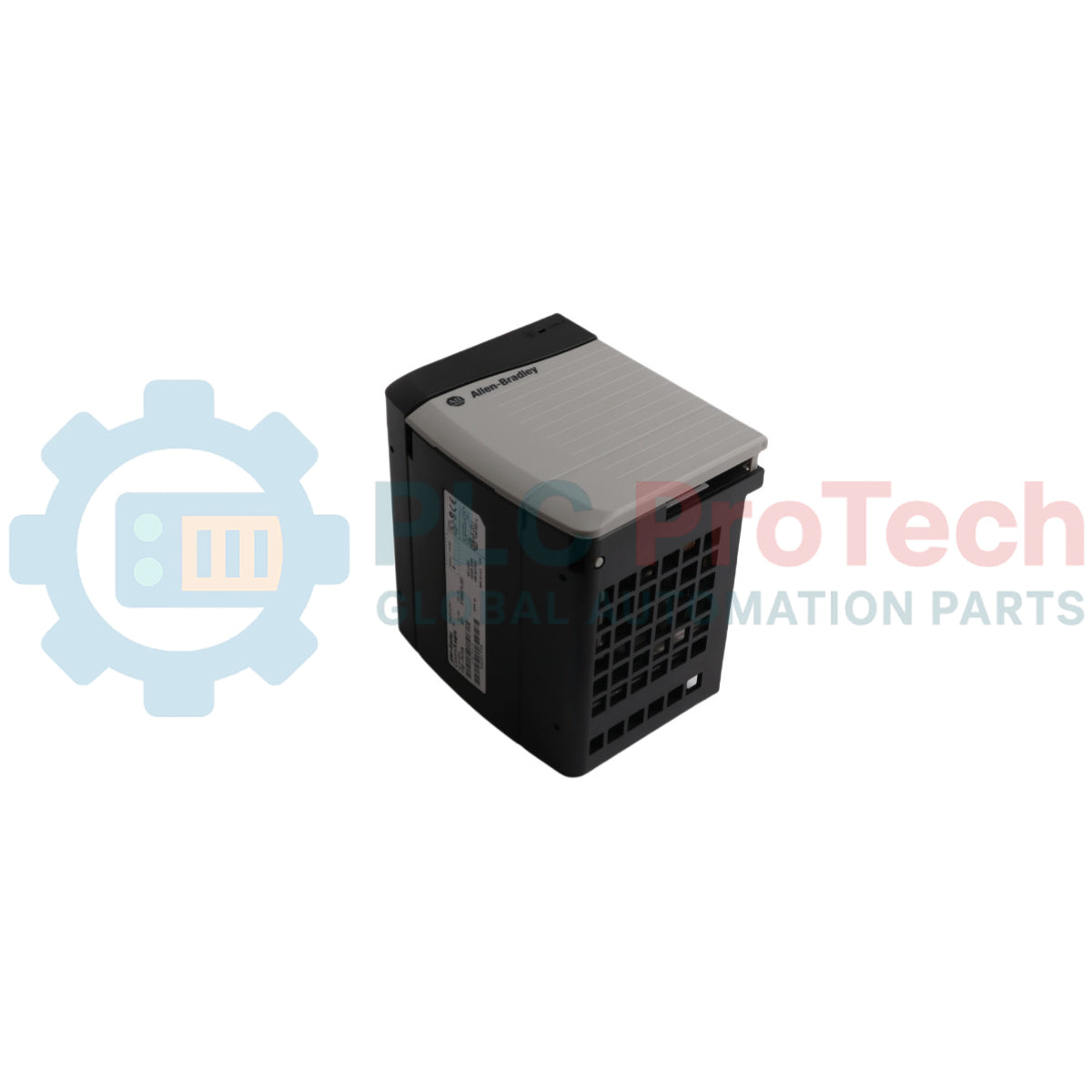

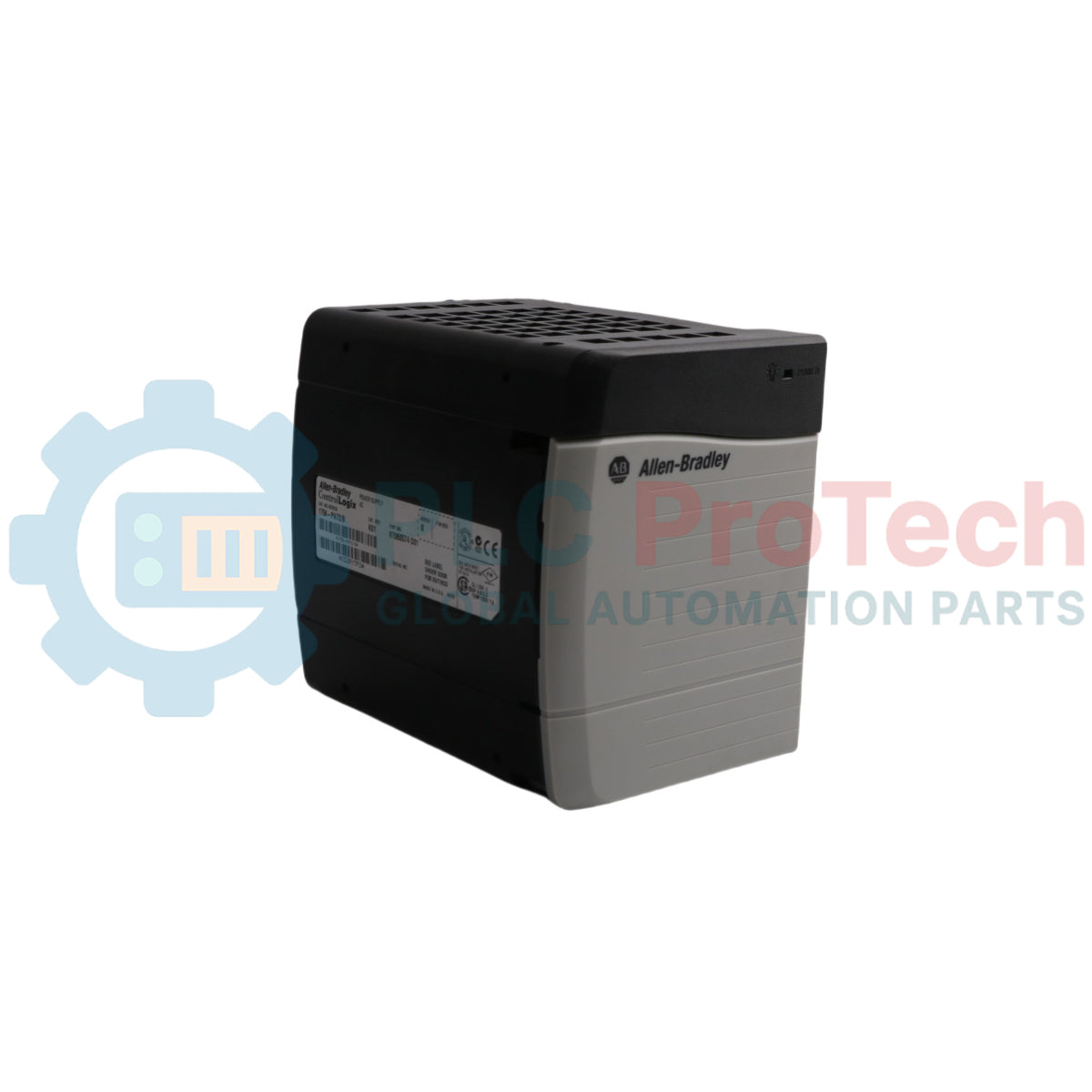

منبع تغذیه AC مدل ControlLogix با شماره 1756-PA72 از Allen-Bradley

توضیحات

Allen-Bradley 1756-PA72 یک منبع تغذیه AC استاندارد است که برای تأمین مستقیم برق تنظیم‌شده گذرگاه پشتی برای شاسی‌های سازگار ControlLogix طراحی شده است. این ماژول با ولتاژ ورودی نامی ۱۲۰ یا ۲۴۰ ولت AC در فرکانس ۵۰/۶۰ هرتز کار می‌کند و خروجی‌های DC چندریله را در خطوط ۲۴ ولت DC، ۵٫۱ ولت DC، ۳٫۳ ولت DC و ۱٫۲ ولت DC برای تأمین برق ماژول‌های پردازنده، ورودی/خروجی و ارتباطی ارائه می‌دهد. این دستگاه دارای عایق تقویت‌شده است که ایزولاسیون پیوسته ۲۵۰ ولتی بین ورودی برق و گذرگاه پشتی فراهم می‌کند و از مدارهای کنترلی حساس در برابر ناهنجاری‌های الکتریکی سمت خط محافظت می‌کند. این واحد با محفظه‌ای از نوع باز طراحی شده و مستقیماً در سمت چپ شاسی ControlLogix نصب می‌شود و برای هم‌راستاسازی دقیق از ریل‌های داخلی کارت استفاده می‌کند.

ویژگی‌ها

• تشخیص خودکار ورودی: ولتاژ ورودی خط ۱۲۰ یا ۲۴۰ ولت AC را به‌طور خودکار تشخیص داده و بدون نیاز به تنظیم دستی جامپر، با آن سازگار می‌شود.
• پشتیبانی از گذرگاه پشتی چندخروجی: ظرفیت‌های جریان هم‌زمان ۲٫۸ آمپر در ۲۴ ولت، ۱۰٫۰ آمپر در ۵٫۱ ولت، ۴٫۰ آمپر در ۳٫۳ ولت و ۱٫۵ آمپر در ۱٫۲ ولت را تا حداکثر توان کل ۱۰۰ وات تأمین می‌کند.
• ولتاژ ایزولاسیون بالا: دارای عایق تقویت‌شده پیوسته ۲۵۰ ولتی بین ورودی برق و گذرگاه پشتی سیستم است.
• عیب‌یابی دیداری وضعیت: چراغ LED سبز نشانگر برق، بازخورد دیداری فوری و محلی از عملکرد صحیح ماژول ارائه می‌دهد.
• حفاظت مدار یکپارچه: امکان استفاده از فیوز خارجی ۱۵ آمپری با تأخیر زمانی را روی خطوط بدون اتصال به زمین فراهم می‌کند تا از اجزای داخلی منبع تغذیه محافظت شود.

کاربردها

• تأمین برق شاسی اصلی برای سامانه‌های اتوماسیون صنعتی کارخانه.
• تأمین برق شاسی‌های ورودی/خروجی توزیع‌شده در تأسیسات تصفیه فاضلاب، فرآوری مواد شیمیایی و بسته‌بندی.
• تأمین برق مونتاژ زیرساخت برای ماشین‌آلات پیچیده با استفاده از چیدمان‌های با چگالی بالای ماژول‌های ControlLogix.

مشخصات فنی

اتصالات و رابط‌ها

مدل‌های جایگزین و سازگاری

1756-PA72 استاندارد در شاسی‌هایی با فرم‌فاکتور یکسان با منبع تغذیه 1756-PA75 کار می‌کند، اما محدودیت‌های جریان خروجی کل متفاوتی دارد (حداکثر توان خروجی 75W در برابر محدودیت‌های 75W بک‌پلین، با تفاوت میان ریل‌های خاص). برای سیستم‌هایی که تحت پروفایل‌های دمایی گسترده کار می‌کنند یا به پوشش‌های همدیس نیاز دارند، واحدهای استاندارد جایگزین نسخه‌های دارای پسوند K (برای مثال، 1756-PA72K) یا انواع سری XT (برای مثال، 1756-PA30XT) نیستند؛ این نسخه‌ها از محدوده دمای کاری 25- درجه سانتی‌گراد تا 70+ درجه سانتی‌گراد پشتیبانی می‌کنند.

نکات مهم کاربردی و مهندسی

یک خطر رایج در محل نصب، مربوط به خارج نکردن برچسب محافظ موقت از روی دریچه‌های بالایی محفظه منبع تغذیه پیش از راه‌اندازی است. این برچسب باید فقط در طول ساخت تابلو برای جلوگیری از ورود براده‌های فلزی معلق در هوا به مدارهای داخلی ماژول سالم باقی بماند. کارکردن ماژول در حالی که برچسب متصل است، همرفت غیرفعال هوا را مسدود می‌کند و باعث افزایش دما فراتر از حد مجاز 60 درجه سانتی‌گراد برای هوای محیط و ایجاد تنش الکتریکی زودهنگام یا خاموش شدن ماژول می‌شود. همچنین کاربران باید از اتصال زنجیره‌ای سیم‌ها به ترمینال‌های منفرد خودداری کنند؛ برای پیکربندی‌های دارای چند خط از بلوک‌های توزیع خارجی استفاده کنید.

راهنمای نصب

ملاحظات نصب

پیش از نصب منبع تغذیه AC ControlLogix، مطمئن شوید شاسی به‌درستی نصب شده و به زمین حفاظتی متصل است. پیش از انجام کارهای نصب یا تعمیر و نگهداری، همه منابع برق ورودی را قطع کنید و رویه‌های مربوط به قفل‌گذاری/برچسب‌گذاری را اجرا کنید.

نصب

• منبع تغذیه را در سمت چپ شاسی ControlLogix نصب کنید.

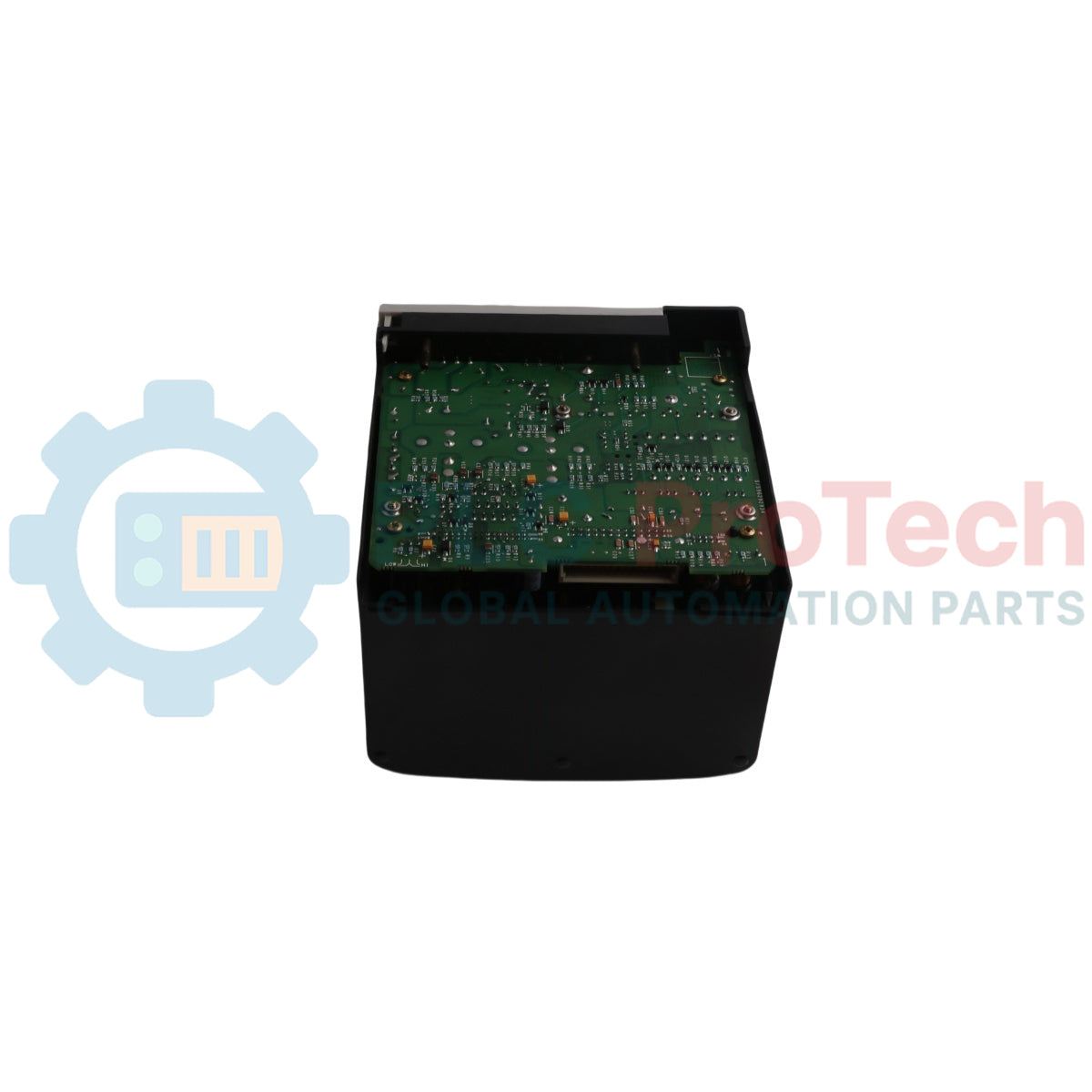

• برد مدار را با ریل‌های راهنمای کارت شاسی هم‌راستا کنید.
• ماژول را کاملاً در جای خود بلغزانید تا با جلوی شاسی هم‌سطح شود.
• واحد را با استفاده از پیچ‌های نصب بالا و پایین محکم کنید.
• تا زمان تکمیل ساخت محفظه، پوشش محافظ را در جای خود نگه دارید.

سیم‌کشی برق

• از هادی‌های مسی 14 AWG (2.5 mm2) با درجه حرارتی حداقل 90 degC استفاده کنید.
• اتصالات برق بدون اتصال به زمین را با یک فیوز کندسوز 15 A محافظت کنید.
• اتصالات ترمینال را با گشتاور 0.565 N.m (5 lb-in) محکم کنید.
• در هر ترمینال فقط یک هادی وصل کنید.
• ولتاژ ورودی به‌طور خودکار تشخیص داده می‌شود و نیازی به انتخاب دستی ولتاژ ندارد.

اتصال به زمین و ایمنی

• پیش از برق‌دار کردن سیستم، اتصال صحیح شاسی به زمین را تأیید کنید.
• هنگامی که برق وصل است، سیم‌کشی را وصل یا قطع نکنید.
• هنگام نصب، از ورود براده‌های فلز، گردوغبار یا آلودگی به منبع تغذیه جلوگیری کنید.
• برای اطمینان از قابلیت اطمینان بلندمدت، تهویه کافی محفظه را فراهم کنید.

بررسی نشانگر وضعیت

نشانگر سبز وضعیت روی پنل جلویی باید در حین عملکرد عادی روشن بماند.

اگر نشانگر خاموش است:

• ولتاژ خط ورودی را تأیید کنید.
• الزامات بارگذاری بک‌پلین را بررسی کنید.
• منبع تغذیه را در شاسی دوباره جا بزنید.
• اگر نشانگر پس از عیب‌یابی همچنان خاموش است، واحد را تعویض کنید.
