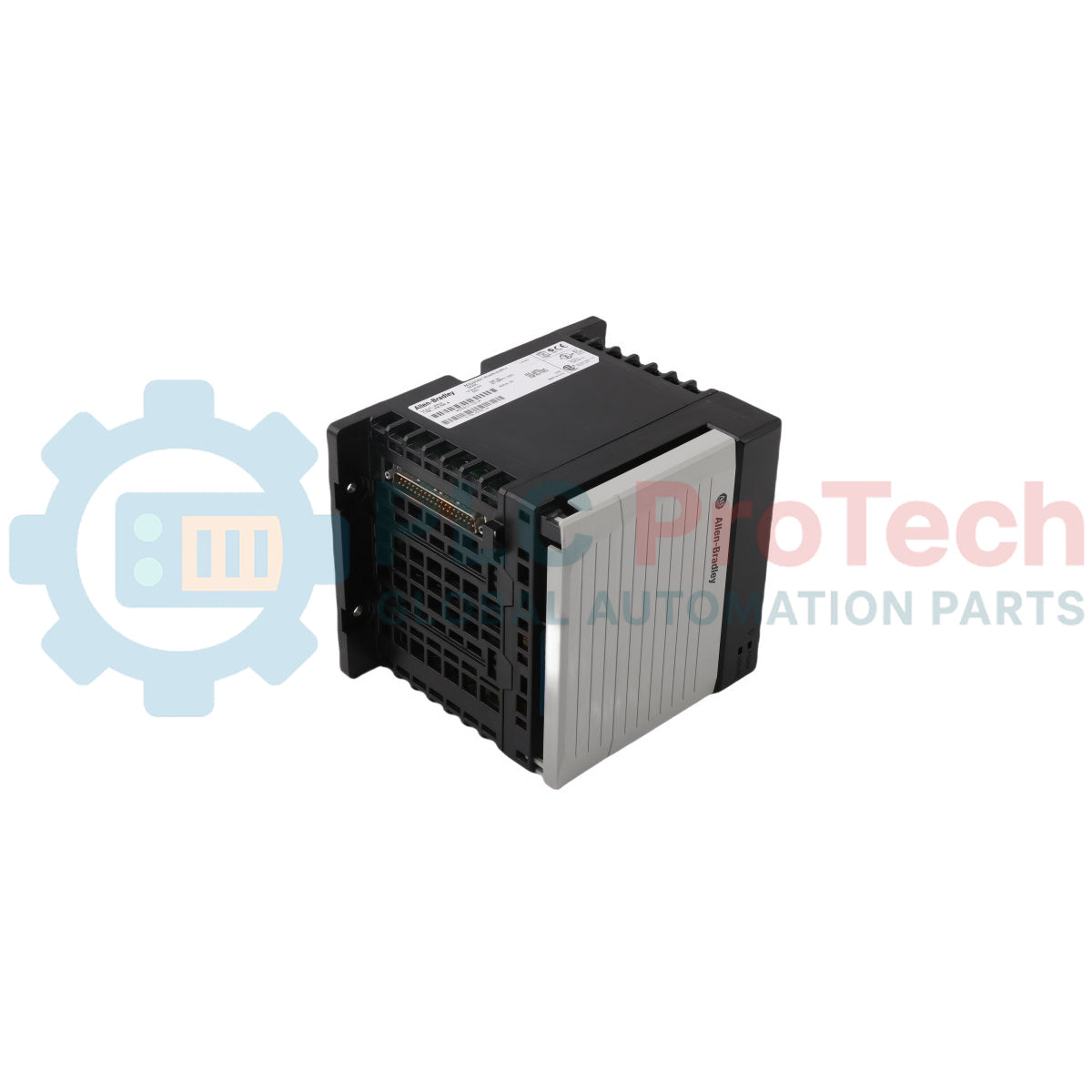

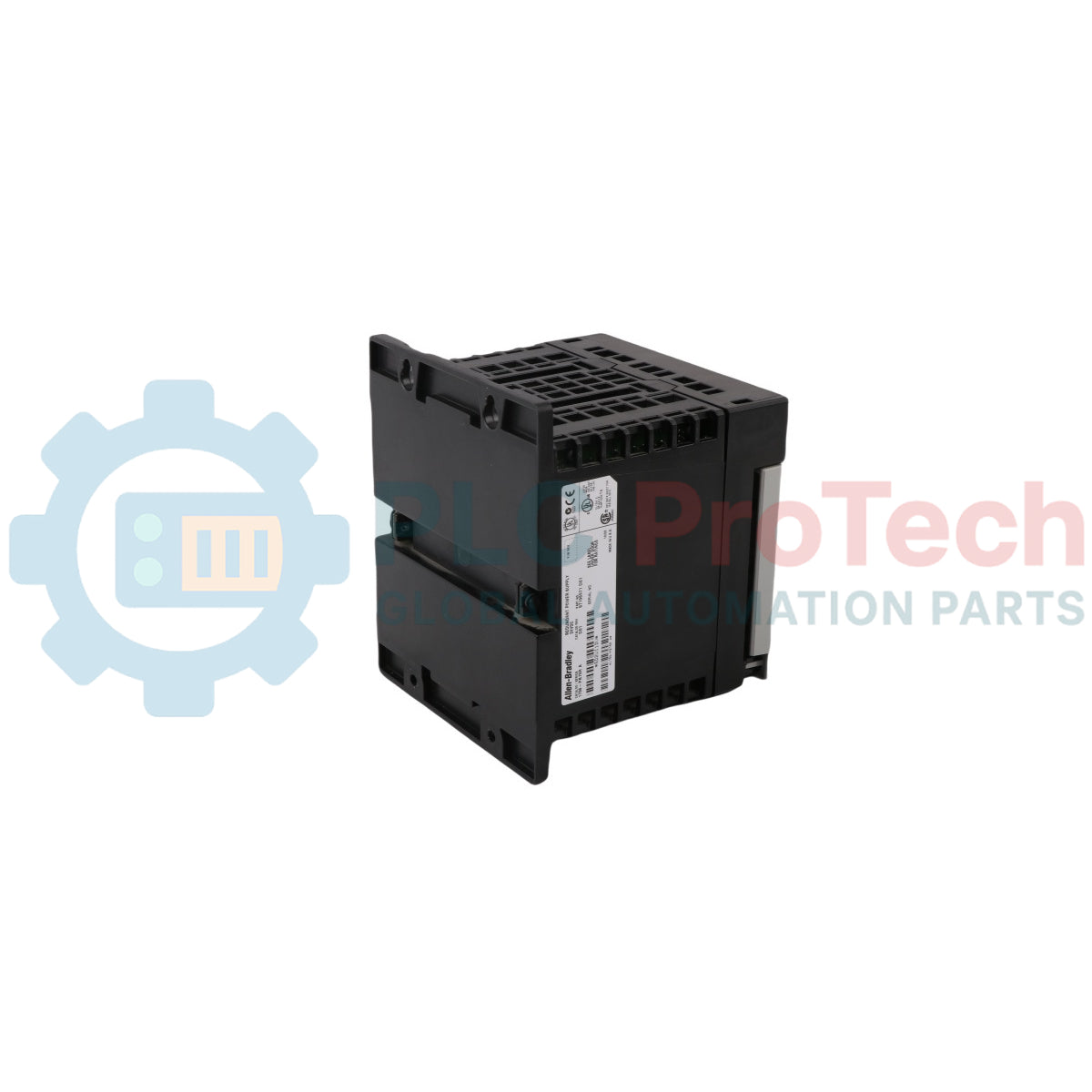

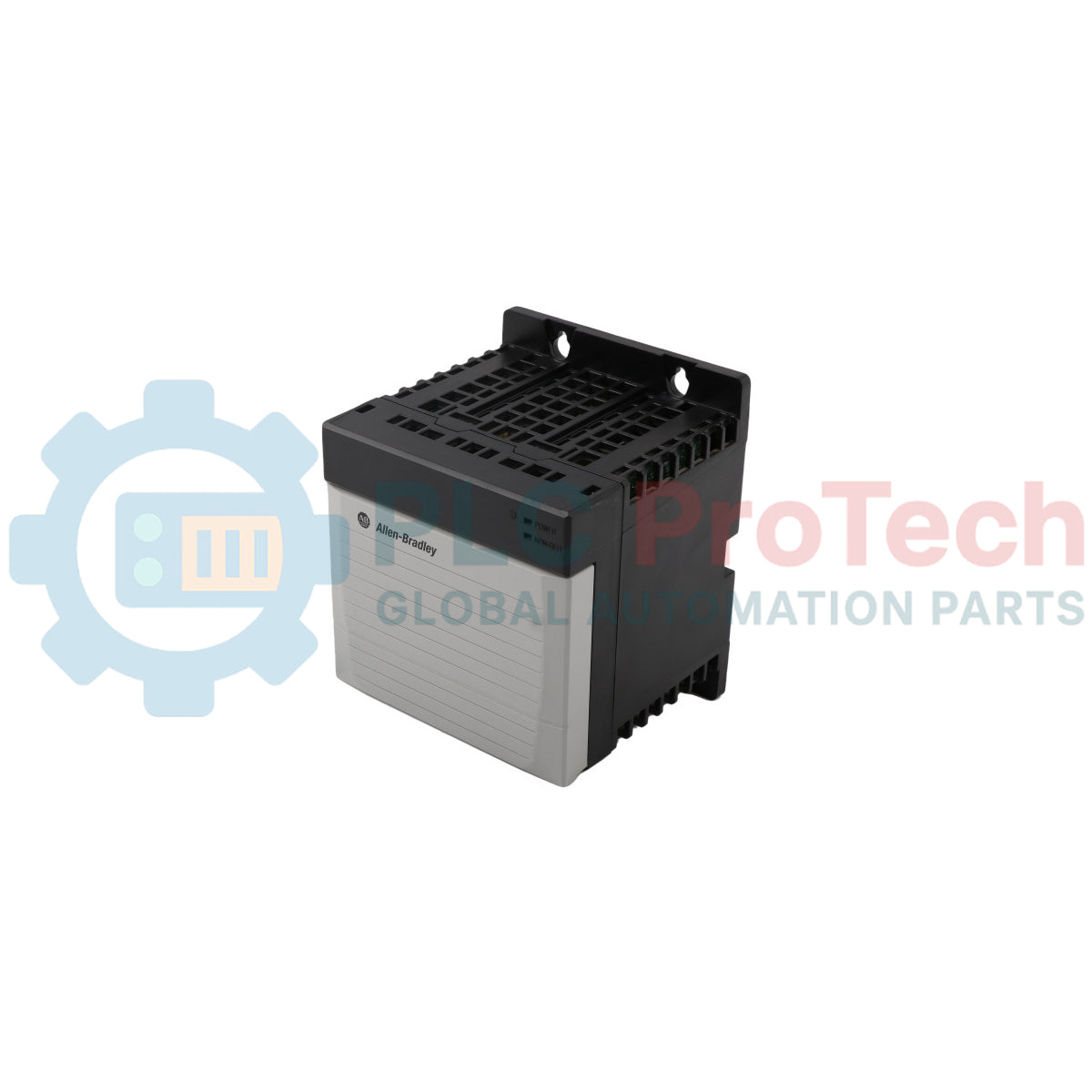

منبع تغذیه DC افزونه ControlLogix مدل 1756-PB75R از Allen-Bradley

Q: منبع تغذیه به چه ولتاژ ورودی نیاز دارد؟

منبع تغذیه ورودی ۱۸ تا ۳۲ ولت DC را میپذیرد و ولتاژ ورودی نامی آن ۲۴ ولت DC است.

Q: بار شاسی چگونه تقسیم میشود؟

دو منبع تغذیه در شرایط عملکرد عادی افزونه، بار شاسی را بهطور خودکار بین خود تقسیم میکنند.

Q: چگونه میتوان وضعیت منبع تغذیه را از راه دور پایش کرد؟

میتوان یک رله اعلام وضعیت حالتجامد را برای پایش وضعیت خارجی و عیبیابی به یک ماژول ورودی سیمکشی کرد.

Q: آیا افزونگی شامل کابلها و آداپتور شاسی نیز میشود؟

خیر. سیستم افزونه برای رسیدگی به ناهنجاریهای عملیاتی در منابع تغذیه طراحی شده است. کابلها و آداپتور شاسی مشمول آن نمیشوند.

SKU 1756-PB75R

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Allen-Bradley
شماره محصول: 1756-PB75R
کشور سازنده:ایالات متحده آمریکا
نوع محصول: منبع تغذیه افزونه
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1450g
ابعاد: 14.5 × 17.5 × 13.7 سانتی‌متر (W × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

1756-PB75R یک منبع تغذیه DC افزونه ControlLogix برای پیکربندی‌های توان افزونه شاسی است. دو منبع تغذیه از طریق یک آداپتور شاسی منبع تغذیه افزونه با یکدیگر کار می‌کنند.

منابع تغذیه جفت‌شده در شرایط عادی به‌طور خودکار بار شاسی را به اشتراک می‌گذارند. این آرایش هنگام بروز ناهنجاری عملیاتی در یکی از منابع تغذیه، توان گذرگاه پشتی را حفظ می‌کند.

این ماژول ورودی نامی ۲۴V DC را می‌پذیرد. خروجی‌های تنظیم‌شده ۱٫۲V DC، ۳٫۳V DC، ۵٫۱V DC و ۲۴V DC را برای گذرگاه پشتی ControlLogix فراهم می‌کند.

نشانگرهای بصری وضعیت، شرایط کاری جفت منبع تغذیه را نشان می‌دهند. یک رله آگهی‌دهنده حالت‌جامد، پایش خارجی وضعیت را از طریق یک ماژول ورودی امکان‌پذیر می‌کند.

سیستم افزونه به دو منبع تغذیه، دو کابل برق افزونه و یک آداپتور شاسی نیاز دارد. طراحی افزونگی، ناهنجاری‌های منبع تغذیه را پوشش می‌دهد، اما آداپتور شاسی و کابل‌های برق را شامل نمی‌شود.

ویژگی‌ها

عملکرد افزونه با دو منبع تغذیه همسان
اشتراک‌گذاری خودکار بار شاسی
نمایش بصری وضعیت جفت منبع تغذیه
رله حالت‌جامد برای پایش خارجی وضعیت منبع تغذیه
اتصال جداگانه آگهی‌دهنده برای عیب‌یابی سیستم
با آداپتورهای شاسی منبع تغذیه افزونه ControlLogix سازگار است
پیکربندی‌های افزونه تک‌شاسی و دو‌شاسی را پشتیبانی می‌کند
ساختار نوع باز برای نصب در محفظه
پوشش افزونگی محدود به ناهنجاری‌های عملیاتی منبع تغذیه است

کاربردها

توان افزونه شاسی ControlLogix
سیستم‌های کنترل فرایند پیوسته
سیستم‌های کنترل خطوط تولید
کنترل ماشین نیازمند افزونگی منبع تغذیه
کنترلرهای حساس و شاسی‌های I/O
پایش فرایند و کنترل نظارتی
سیستم‌های صنعتی نیازمند اعلام وضعیت توان
تابلوهای کنترل نیازمند اشتراک‌گذاری خودکار بار

اطلاعات سفارش

پارامتر	اطلاعات
شماره کاتالوگ	1756-PB75R
شناسه منحصربه‌فرد محصول	1756-PB75R
UPC	612598274246
توضیحات محصول	منبع تغذیه DC افزونه ControlLogix
زمان تأمین تخمینی	۵ روز
کشور مبدأ	مکزیک

اجزای سیستم افزونه

شماره کاتالوگ	توضیحات	تعداد موردنیاز
1756-PB75R/A	منبع تغذیه DC افزونه	2
1756-CPR2، 1756-CPR2D یا 1756-CPR2U	کابل منبع تغذیه DC افزونه، ۰٫۹۱ متر (۳ فوت)	2
1756-PSCA2، 1756-PSCA2K یا 1756-PSCA2XT	آداپتور شاسی منبع تغذیه افزونه	1
سیم‌کشی تأمین‌شده توسط کاربر	سیم‌کشی اختیاری آگهی‌دهنده، حداکثر ۱۰ متر (۳۲٫۸ فوت)	2

مشخصات فنی

عمومی

پارامتر	مشخصات
برند	Allen-Bradley
شماره کاتالوگ	1756-PB75R
خانواده محصول	ControlLogix
نوع محصول	منبع تغذیه DC افزونه
نوع ولتاژ ورودی	DC
عملکرد افزونه	پشتیبانی می‌شود
اشتراک‌گذاری بار شاسی	خودکار
رده‌بندی نوع محفظه	بدون محفظه، نوع باز
کشور مبدأ	مکزیک
مناسب برای عملکردهای ایمنی	خیر

مشخصات ورودی و خروجی

پارامتر	مشخصات
ولتاژ نامی ورودی	۲۴V DC
محدوده ولتاژ ورودی	۱۸...۳۲V DC
حداکثر توان ورودی	۱۱۰ W
حداکثر جریان هجومی	۳۰ A
حداکثر توان خروجی	۷۵ W در ۰...۶۰ درجه سانتی‌گراد
زمان نگه‌داری	۲۰ ms
جریان خروجی در ۱٫۲V DC	۱٫۵ A
جریان خروجی در ۳٫۳V DC	۴ A
جریان خروجی در ۵٫۱V DC	۱۳ A
جریان خروجی در ۲۴V DC	۲٫۸ A
توان آگهی‌دهنده	۹۰V DC برای ATEX/IECEx
وظیفه پایلوت آگهی‌دهنده	دارای رده‌بندی نیست

ایزولاسیون الکتریکی

پارامتر	مشخصات
ولتاژ ایزولاسیون	۲۵۰V پیوسته
نوع عایق‌کاری	عایق‌کاری تقویت‌شده
مسیرهای ایزولاسیون	ورودی برق به صفحه‌پشت، ورودی برق به اعلان، و اعلان به صفحه‌پشت
آزمون نوع دی‌الکتریک	۳۲۵۰ ولت DC به‌مدت ۶۰ ثانیه

مشخصات مکانیکی

پارامتر	مشخصات
ارتفاع	۱۷٫۵ سانتی‌متر
عرض	۱۴٫۵ سانتی‌متر
عمق	۱۳٫۷ سانتی‌متر
وزن تقریبی	۱٫۴۵ کیلوگرم
قطر سوراخ نصب بالایی	۱٫۱ سانتی‌متر و ۰٫۵۵ سانتی‌متر
قطر سوراخ نصب پایینی	۰٫۵۵ سانتی‌متر
گشتاور پیچ هادی	۰٫۵۶۵ نیوتن‌متر (۵ پوند-اینچ)

سازگاری شاسی

پارامتر	مشخصات
شاسی‌های سازگار	1756-A4
شاسی‌های سازگار	1756-A7
شاسی‌های سازگار	1756-A10
شاسی‌های سازگار	1756-A13
شاسی‌های سازگار	1756-A17

مشخصات سیم‌کشی

پارامتر	مشخصات
هادی برق	۲٫۵ میلی‌مترمربع (۱۴ AWG)، مسی توپر یا رشته‌ای
محدوده دمایی هادی برق	۹۰ درجه سلسیوس یا بیشتر
حداکثر عایق هادی برق	۱٫۲ میلی‌متر (۳/۶۴ اینچ)
هادی اعلان	۰٫۲۵ تا ۲٫۵ میلی‌مترمربع (۲۲ تا ۱۴ AWG)، مسی توپر یا رشته‌ای
محدوده دمایی هادی اعلان	۹۰ درجه سلسیوس یا بیشتر
حداکثر عایق هادی اعلان	۱٫۲ میلی‌متر (۳/۶۴ اینچ)
رده سیم درگاه برق	رده ۱
رده سیم درگاه اعلان	رده ۳
رده سیم اتصال 1756-CPR2	رده ۳

مشخصات محیطی

پارامتر	مشخصات
دمای کاری	۰ تا ۶۰ درجه سلسیوس
حداکثر دمای هوای پیرامون	۶۰ درجه سلسیوس
دمای غیرفعال	-۴۰ تا +۸۵ درجه سلسیوس
رطوبت نسبی	۵ تا ۹۵٪، بدون میعان
ارتعاش در حال کار	۲ g در بازه ۱۰ تا ۵۰۰ هرتز
شوک در حال کار	30 g
شوک در حالت غیرفعال	50 g
کد دمایی آمریکای شمالی	T4
کد دمایی ATEX	T4
کد دمایی IEC	T4

سازگاری الکترومغناطیسی

پارامتر	مشخصات
انتشار آلاینده‌ها	IEC 61000-6-4
مصونیت در برابر ESD	IEC 61000-4-2
تخلیه تماسی ESD	۶ کیلوولت
تخلیه هوایی ESD	۸ کیلوولت
مصونیت در برابر RF تابشی	IEC 61000-4-3
RF تابشی، ۸۰ تا ۲۰۰۰ مگاهرتز	۱۰ ولت بر متر با موج سینوسی ۱ کیلوهرتز، AM با عمق ۸۰٪
RF تابشی در ۹۰۰ مگاهرتز	۱۰ ولت بر متر با پالس ۲۰۰ هرتز، ۵۰٪، AM با عمق ۱۰۰٪
RF تابشی در ۱۸۹۰ مگاهرتز	۱۰ ولت بر متر با پالس ۲۰۰ هرتز، ۵۰٪، AM با عمق ۱۰۰٪
RF تابشی، ۲۰۰۰ تا ۲۷۰۰ مگاهرتز	۳ ولت بر متر با موج سینوسی ۱ کیلوهرتز، AM با عمق ۸۰٪
مصونیت در برابر EFT/B	IEC 61000-4-4
EFT/B در درگاه‌های برق	+/-۴ کیلوولت در ۵ کیلوهرتز
EFT/B در درگاه‌های اعلان	+/-۴ کیلوولت در ۵ کیلوهرتز
مصونیت در برابر اضافه‌ولتاژ گذرا	IEC 61000-4-5
اضافه‌ولتاژ گذرا در درگاه‌های برق	+/-۱ کیلوولت خط به خط و +/-۲ کیلوولت خط به زمین
مصونیت در برابر RF هدایت‌شده	IEC 61000-4-6
سطح RF هدایت‌شده	۱۵ ولت RMS از ۱۵۰ کیلوهرتز تا ۸۰ مگاهرتز

تغییرات ولتاژ تغذیه DC

پارامتر	مشخصات
استاندارد	IEC 61000-4-29
وقفه کوتاه	۱۰ میلی‌ثانیه در درگاه‌های تغذیه DC
افت ولتاژ	۶۰٪ به‌مدت ۱۰۰ میلی‌ثانیه
افت ولتاژ	۱۰۰٪ به‌مدت ۵۰ میلی‌ثانیه
نوسان ولتاژ	+/-۲۰٪ به‌مدت ۱۵ دقیقه
وقفه طولانی	5 s در درگاه‌های تغذیه DC

پایداری

پارامتر	مشخصات
روش LCA	مطابق با ISO 14040/44
روش ارزیابی تأثیر	ردپای زیست‌محیطی EF 3.0، همسو با ESPR
پایگاه داده	Ecoinvent 3.10
برق مصرفی در مرحله استفاده	ترکیب متوسط شبکه برق اروپا، EU-40
تأثیر از گهواره تا گور	1.58E+03 kg CO2 eq
تأثیر از گهواره تا دروازه	6.17E+01 kg CO2 eq
مواد بازیافتی محصول	3.98%
بررسی مستقل	بررسی‌شده توسط شخص ثالث طبق ISO 14071 و چارچوب ردپای زیست‌محیطی محصول اتحادیه اروپا

اتصالات/رابط‌ها

اتصال	عملکرد
درگاه‌های ورودی برق	ورودی منبع تغذیه 18...32V DC را می‌پذیرند
درگاه‌های اعلانگر	رله وضعیت حالت‌جامد را به یک ماژول ورودی متصل کنید
اتصال 1756-CPR2	منبع تغذیه افزونه را به آداپتور شاسی متصل می‌کند
رابط 1756-PSCA2	برق را از دو منبع تغذیه افزونه به باس‌پشت‌صفحه‌ای شاسی هدایت می‌کند
خروجی باس‌پشت‌صفحه‌ای	ریل‌های DC تنظیم‌شده 1.2V، 3.3V، 5.1V و 24V را تأمین می‌کند

کابل استاندارد 1756-CPR2 طول 0.91 متر و شعاع خم 12.7 سانتی‌متر دارد. کابل‌های 1756-CPR2D و 1756-CPR2U به فاصله 10.16 سانتی‌متر در کنار آداپتور شاسی نیاز دارند.

راهنمای نصب

برای هر جفت منبع تغذیه افزونه، دو منبع تغذیه افزونه نصب کنید.
هر منبع تغذیه را با یک کابل برق افزونه جداگانه به آداپتور شاسی متصل کنید.
برای هر اتصال برق شاسی افزونه، یک آداپتور شاسی سازگار نصب کنید.
از آداپتور شاسی 1756-PSCA2، 1756-PSCA2K یا 1756-PSCA2XT استفاده کنید.
شعاع خم یا فاصله مشخص‌شده برای کابل‌های برق انتخاب‌شده را رعایت کنید.
برای هادی‌های برق از مسیرگذاری رده 1 استفاده کنید.
برای سیم‌کشی اعلانگر و اتصالات 1756-CPR2 از مسیرگذاری رده 3 استفاده کنید.
از هادی‌های مسی با رده‌بندی حداقل 90 درجه سانتی‌گراد استفاده کنید.
پیچ‌های هادی را با گشتاور 0.565 N.m سفت کنید.
منبع تغذیه روباز را داخل محفظه صنعتی مناسب نصب کنید.
برای پایش از راه دور وضعیت، سیم‌کشی اختیاری اعلانگر را به یک ماژول ورودی متصل کنید.
طول سیم‌کشی اعلانگر را به 10 متر محدود کنید.
پیش از راه‌اندازی سیستم، هر دو نشانگر وضعیت منبع تغذیه را بررسی کنید.
آداپتور شاسی یا کابل‌های برق را به‌عنوان اجزای دارای پوشش خطای افزونه در نظر نگیرید.

انطباق و گواهی‌ها

گواهی	مشخصات
c-UL-us	تجهیزات کنترل صنعتی دارای فهرست UL برای ایالات متحده و کانادا
فهرست مکان‌های خطرناک	کلاس I، بخش 2، گروه‌های A، B، C و D
CSA	تجهیزات کنترل فرایند دارای گواهی CSA
FM	تأییدشده توسط FM برای کلاس I، بخش 2، گروه‌های A، B، C و D
UKCA	مطابق با مقررات قابل‌اعمال بریتانیا درباره EMC، ایمنی الکتریکی، محیط‌های دارای خطر انفجار و مواد محدودشده
CE	انطباق با الزامات اتحادیه اروپا درباره EMC و ولتاژ پایین
RCM	انطباق با قانون ارتباطات رادیویی استرالیا
ATEX	II 3 G Ex ec IIC T4 Gc، UL 22 ATEX 2819X
IECEx	II 3 G Ex ec IIC T4 Gc، IECEx UL 22.0064X
UKEX	ایمنی افزوده «e»، UL22UKEX2605X، ناحیه 2
KC	ثبت تجهیزات پخش و ارتباطات کره‌ای
EAC	TR CU 020/2011 و TR CU 004/2011
CCC	CCC 2020122309111830، 2020122309111998 و 2020122309113868

FAQ

برای عملکرد افزونه به چه قطعاتی نیاز است؟

یک سیستم افزونه به دو منبع تغذیه، دو کابل برق افزونه و یک آداپتور شاسی سازگار نیاز دارد.

منبع تغذیه به چه ولتاژ ورودی نیاز دارد؟

منبع تغذیه ورودی ۱۸ تا ۳۲ ولت DC را می‌پذیرد و ولتاژ ورودی نامی آن ۲۴ ولت DC است.

بار شاسی چگونه تقسیم می‌شود؟

دو منبع تغذیه در شرایط عملکرد عادی افزونه، بار شاسی را به‌طور خودکار بین خود تقسیم می‌کنند.

چگونه می‌توان وضعیت منبع تغذیه را از راه دور پایش کرد؟

می‌توان یک رله اعلام وضعیت حالت‌جامد را برای پایش وضعیت خارجی و عیب‌یابی به یک ماژول ورودی سیم‌کشی کرد.

آیا افزونگی شامل کابل‌ها و آداپتور شاسی نیز می‌شود؟

خیر. سیستم افزونه برای رسیدگی به ناهنجاری‌های عملیاتی در منابع تغذیه طراحی شده است. کابل‌ها و آداپتور شاسی مشمول آن نمی‌شوند.
