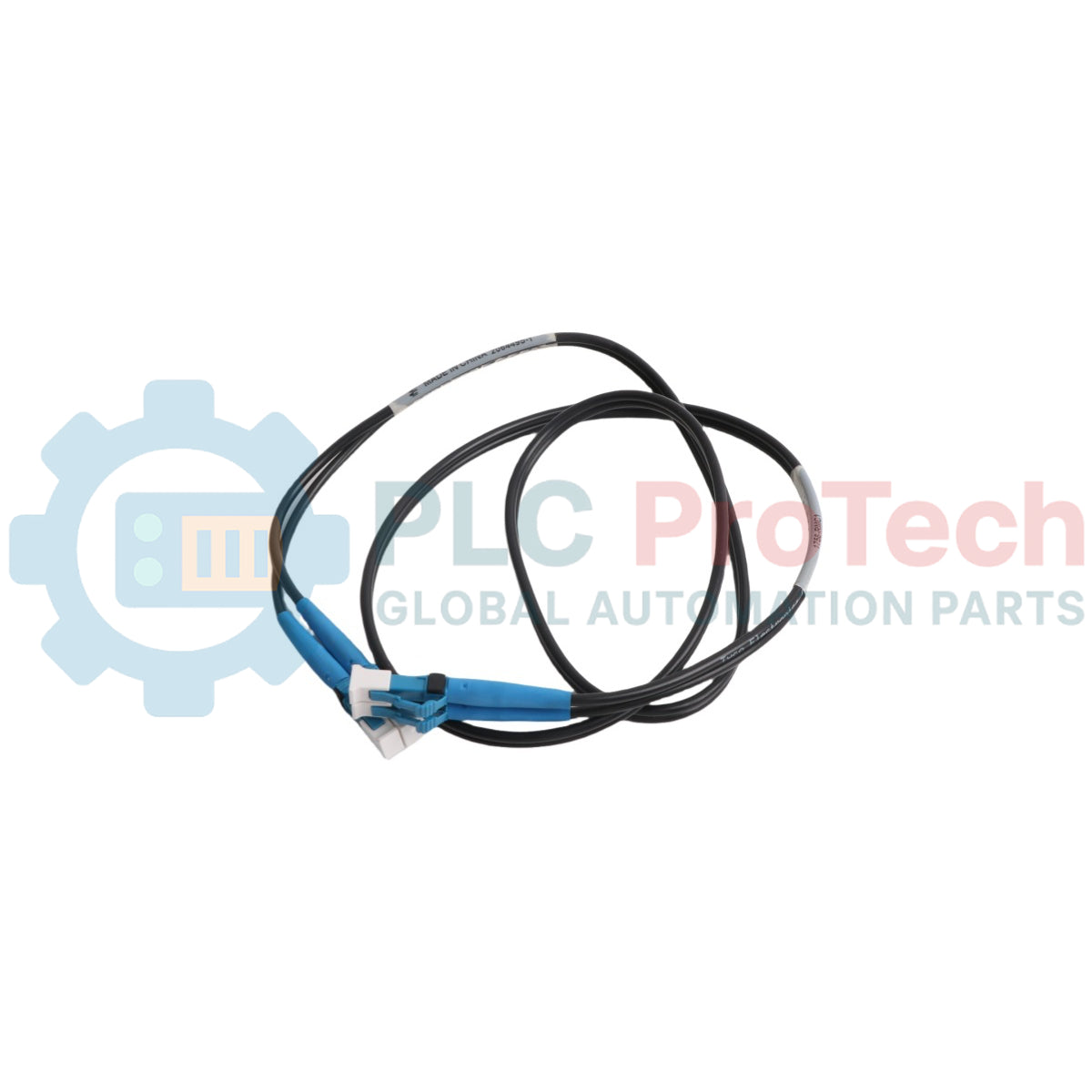

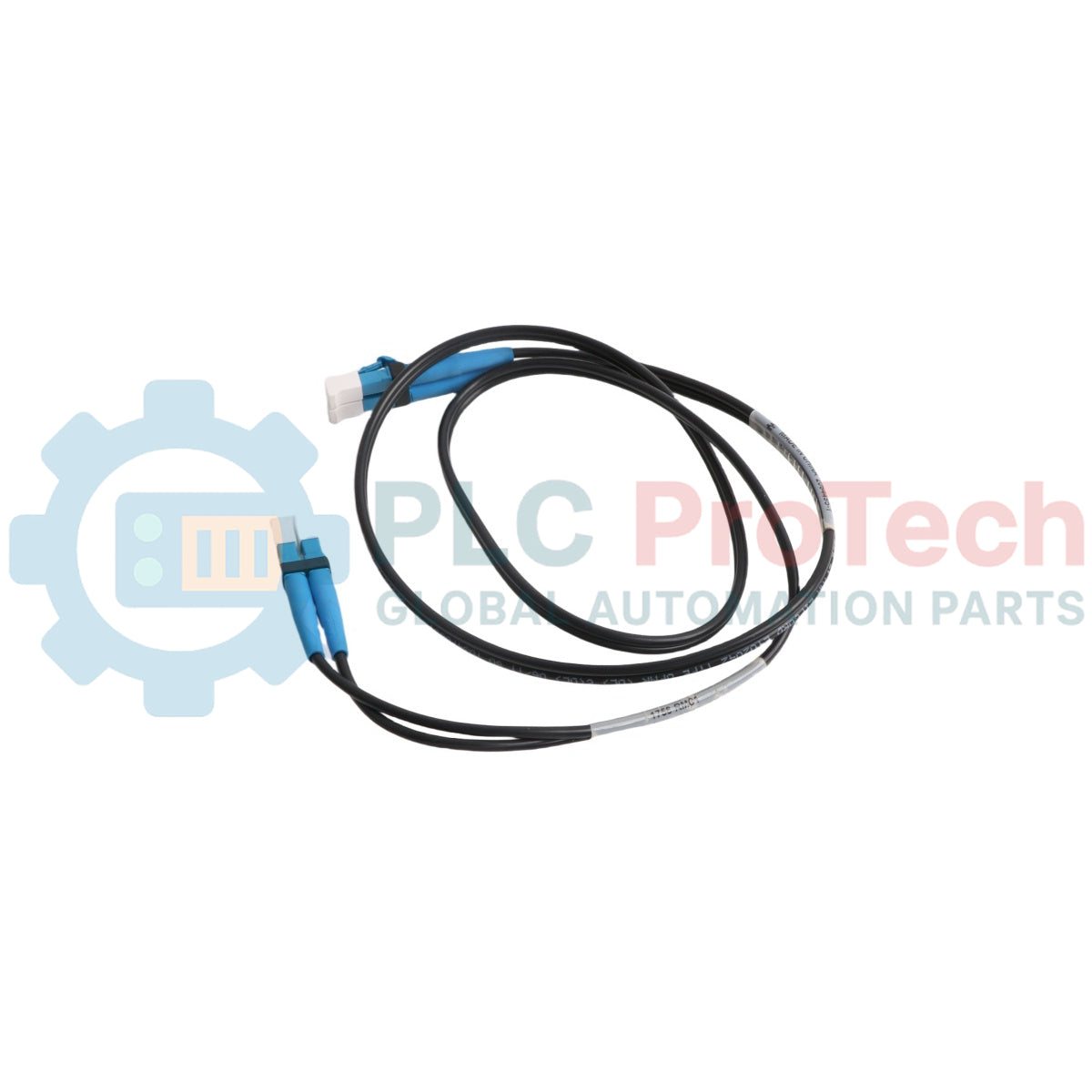

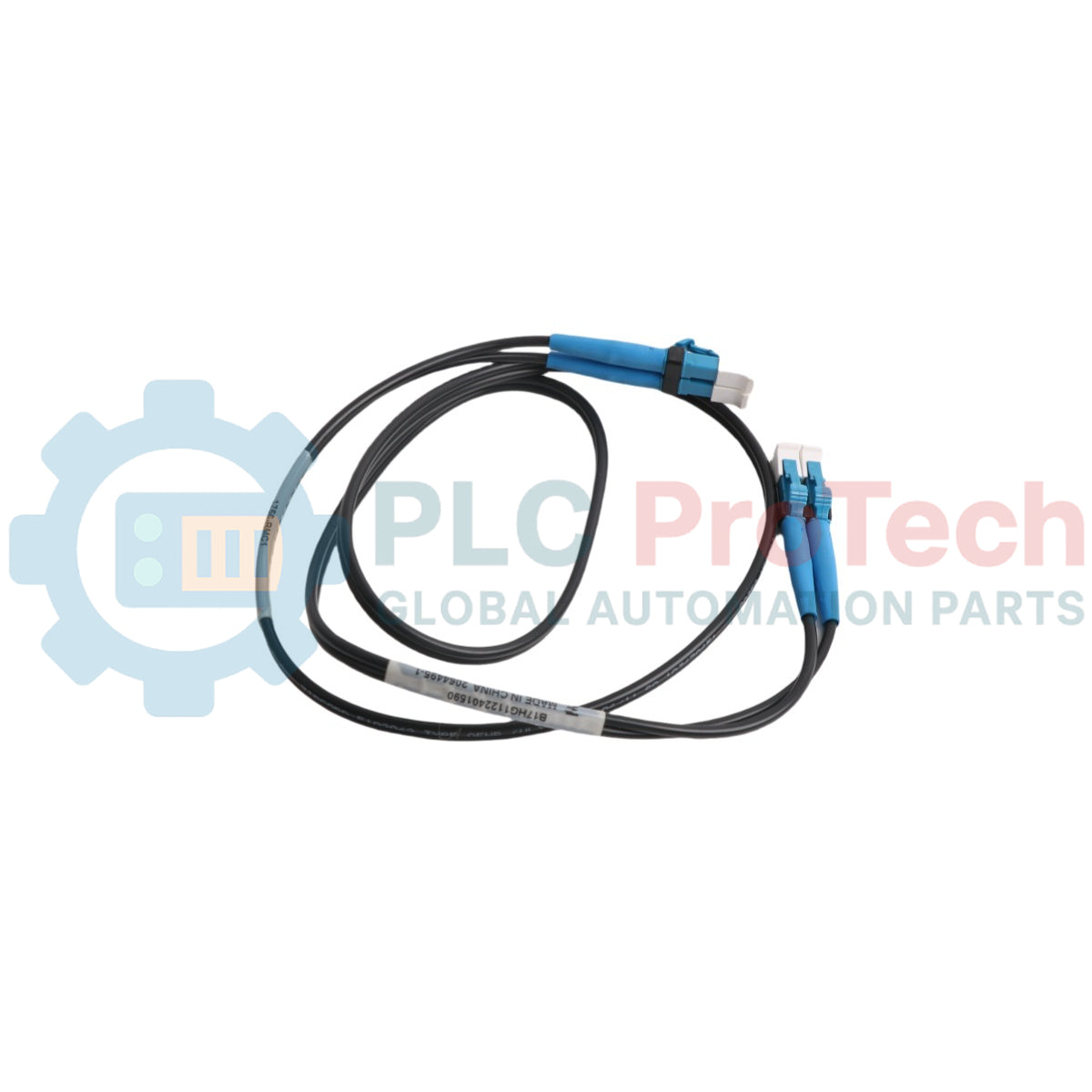

کابل فیبر نوری افزونگی ControlLogix مدل 1756-RMC1 آلن-بردلی

توضیحات

Allen-Bradley 1756-RMC1 به‌عنوان یک مجموعه رابط فیزیکی اختصاصی و پرسرعت عمل می‌کند که برای اتصال کانال‌های همگام‌سازی میان پلتفرم‌های سخت‌افزاری افزونه طراحی شده است. این کابل فیبر نوری افزونگی ControlLogix یک‌متری، ارتباط مستقیم و کم‌تأخیر بین ماژول‌های افزونگی 1756-RM یا 1756-RM2 را که در شاسی‌های مستقل نصب شده‌اند، برقرار می‌کند. این مجموعه با فراهم کردن تکثیر پیوسته وضعیت سخت‌افزار و سیگنال‌های همگام‌سازی، به کنترلر پشتیبان اجازه می‌دهد وظایف کنترلی پردازنده اصلی را دنبال کند و هنگام تعویض واحد اصلی از اختلال عملیاتی جلوگیری شود.

ویژگی‌ها

• رابط اختصاصی با دسترس‌پذیری بالا: به‌طور ویژه برای ماژول‌های سری 1756-RM طراحی شده است تا همگام‌سازی بی‌وقفه داده‌ها را میان جفت کنترلرهای با دسترس‌پذیری بالا حفظ کند.
• طول بهینه رسانه: دارای طول فیزیکی ثابت ۱ متر است تا تضعیف مسیر نوری را به حداقل برساند و در عین حال انعطاف‌پذیری کافی برای مسیردهی بین رک‌های مجاور فراهم کند.
• ایزولاسیون هسته فیبر نوری: از مسیرهای رسانه نوری برای ارائه مصونیت بیشتر در برابر نویز ناشی از تداخل الکترومغناطیسی و فرکانس رادیویی در محیط‌های صنعتی سخت استفاده می‌کند.
• نگهداری مطمئن کانکتور: مجهز به محفظه‌های ترمینال مقاوم است که به‌طور ایمن در درگاه‌های رابط ماژول افزونگی قفل می‌شوند تا از قطع تصادفی اتصال جلوگیری کنند.

کاربردها

• اتصال ماژول‌های افزونگی 1756-RM در سیستم‌های PLC بزرگ با دو شاسی همگام.
• کنترل‌های پشتیبان فرایند با دسترس‌پذیری بالا در تصفیه آب، تولید برق و خطوط مونتاژ خودرو.
• حلقه‌های کنترلی زیرساخت‌های حیاتی که به انتقال بی‌وقفه از پردازنده اصلی به پشتیبان، بدون از دست رفتن وضعیت، نیاز دارند.

مشخصات فنی

مدل‌های جایگزین و سازگاری

مجموعهٔ 1756-RMC1 به‌طور اختصاصی برای اکوسیستم ماژول‌های افزونگی ControlLogix طراحی شده است. این مجموعه به‌صورت بومی با ماژول‌های استاندارد 1756-RM و پلتفرم‌های سخت‌افزاری با دسترس‌پذیری بالا، یعنی 1756-RM2، سازگار است. برای نصب‌هایی که به فاصلهٔ بیشتری میان محفظه‌های کنترلی یا کابینت‌های مجاور نیاز دارند، باید به‌جای اتصال وصله‌ای یا تغییر این مسیر فیبر، از گونه‌های با طول متفاوت در همین خانوادهٔ عملکردی—مانند مجموعهٔ ۳ متری 1756-RMC3 یا مجموعهٔ ۱۰ متری 1756-RMC10—استفاده شود.

دام‌های کاربردی و نکات مهندسی

یکی از خطاهای مهم مهندسی هنگام استقرار، نقض پارامترهای شعاع خم فیزیکی هستهٔ فیبر نوری درون کانال‌های داکت سیم‌کشی است. ایجاد چین‌های تیز ۹۰ درجه یا فشردن دستهٔ کابل با بست‌های پلاستیکی بیش‌ازحد سفت، موجب تلفات ریزخمشی می‌شود؛ این امر سطوح تضعیف سیگنال را در محل اتصال فرستنده‌گیرنده‌ها کاهش می‌دهد و به قطع همگام‌سازی یا خطاهای غیرقابل‌بازیابیِ از‌دست‌رفتن همتا منجر می‌شود. همچنین، پیش از اتصال، اطمینان حاصل کنید که نوک فِرول هر دو کانکتور فیبر نوری به‌دقت بررسی و از گردوغبار و چربی پاک شده باشد؛ استفاده از مسیرهای اتصال آلوده می‌تواند بسته‌های اعتبارسنجی داده را مخدوش کند و مانع برقراری وضعیت همگامِ معتبر میان سیستم‌های اصلی و پشتیبان شود.
