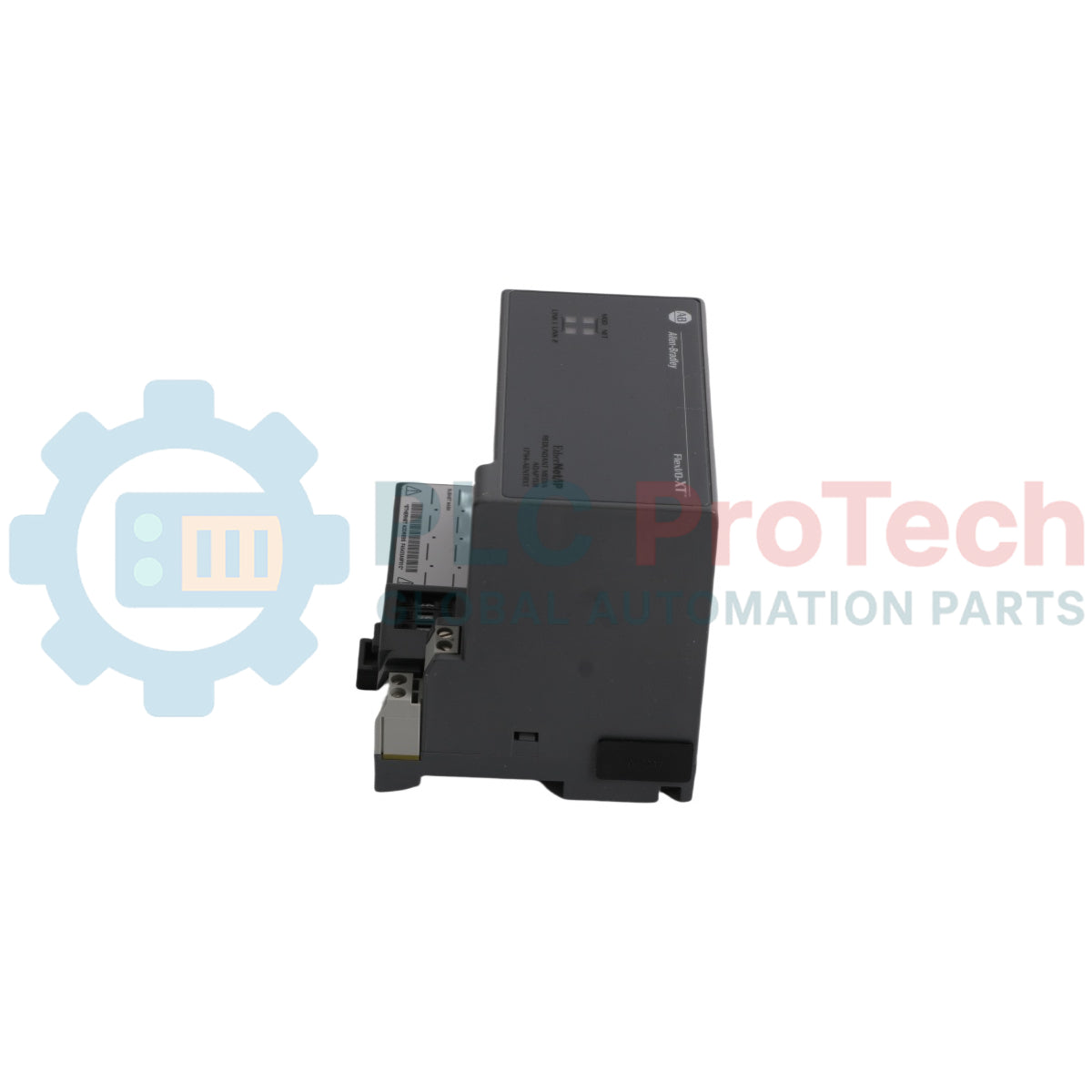

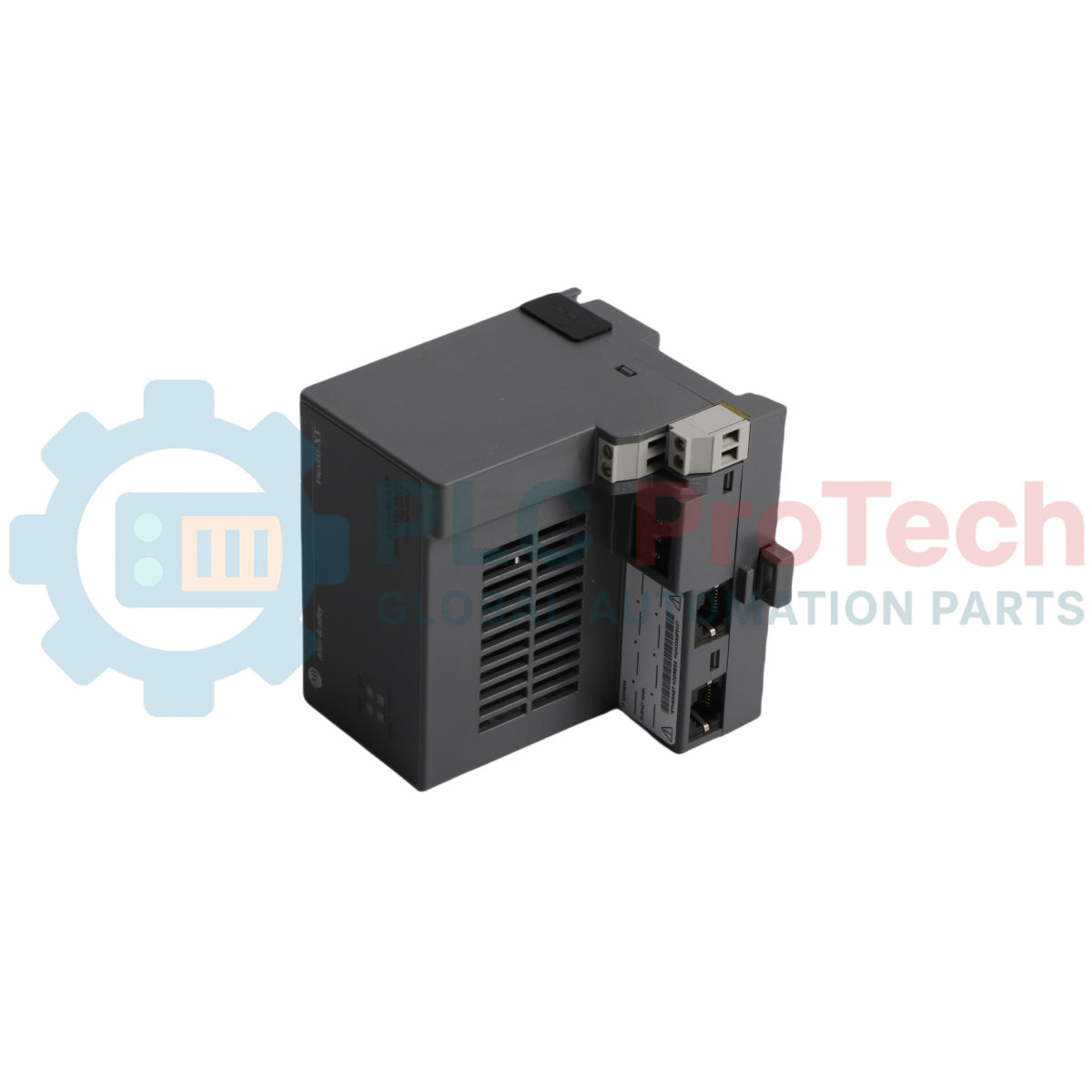

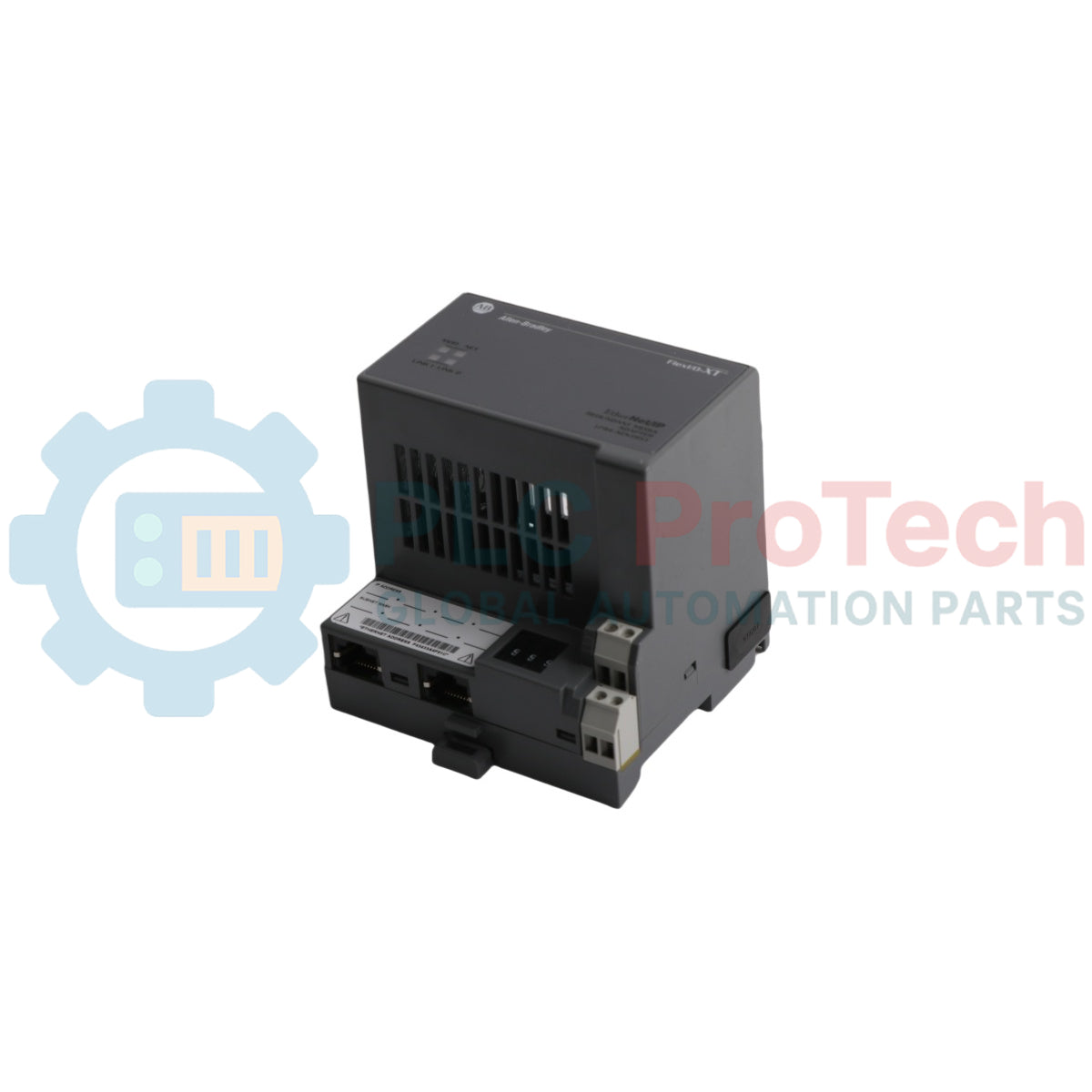

تولیدکننده: Allen-Bradley
شماره محصول: 1794-AENTRXT
کشور سازنده:ایالات متحده آمریکا
نوع محصول: آداپتور شبکه
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 230g
ابعاد: ۸۷ میلیمتر × ۹۴ میلیمتر × ۹۲ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
1794-AENTRXT یک ماژول آداپتور ارتباطی مقاومسازیشده است که برای پلتفرم ورودی/خروجی توزیعشده FLEX I/O XT طراحی شده است. این دستگاه بهعنوان لینک رابط شبکه عمل میکند و یک خوشه محلی از ماژولهای ورودی/خروجی را از طریق زیرساخت شبکه EtherNet/IP به کنترلر اتوماسیون برنامهپذیر مرکزی متصل میسازد. این قطعه با دو پورت اترنت RJ45 یکپارچه، بهصورت بومی از توپولوژیهای شبکه حلقه سطح دستگاه (DLR)، خطی و ستارهای پشتیبانی میکند و افزونگی رسانهای را فراهم میسازد؛ بهگونهای که در صورت قطع یک خط فیزیکی، قابلیت ردیابی سیستم حفظ میشود.
این سختافزار صنعتی بهعنوان گونه XT (دمای گسترده)، از معماری قطعات مقاوم و پوشش همدیس اعمالشده در کارخانه بهره میبرد تا شرایط دمایی شدید از 25- تا 70 درجه سلسیوس را تحمل کند. 1794-AENTRXT تبادل دادههای دوسویه پرسرعت را مدیریت میکند و رجیسترهای ورودی/خروجی فیزیکی سمت میدان را از طریق رابط اتصال FlexBus یکپارچه، در سراسر بکپلین ایزوله ترجمه میکند. این محصول در ایستگاههای بالادستی نفت و گاز، سکوهای حفاری فراساحلی، تأسیسات هوادهی فاضلاب و تابلوهای تلهمتری خطوط لوله از راه دور که به تداوم کارکرد صنعتی در محیطهای بدون تهویه مطبوع نیاز دارند، کاربرد استاندارد دارد.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Rockwell Automation / Allen-Bradley |
| برند | FLEX I/O XT |
| شماره قطعه | 1794-AENTRXT |
| نوع ماژول | آداپتور ارتباطی دوپورته EtherNet/IP |
| نرخ ارتباط | 10/100 Mbps، مذاکره خودکار |
| اتصالات شبکه | دو درگاه مسی RJ45 رده 5 |
| توپولوژیهای پشتیبانیشده | حلقه سطح دستگاه (DLR)، خطی، ستارهای |
| حداکثر ظرفیت ماژول I/O | 8 ماژول FLEX I/O / FLEX I/O XT |
| تعداد اتصالات TCP/IP | 96 |
| تعداد اتصالات CIP | 128 |
| خروجی جریان بکپلین FlexBus | حداکثر 640 mA در 5V DC |
| ولتاژ تغذیه ورودی | 24V DC اسمی |
| محدوده ولتاژ عملیاتی | 19.2V DC تا 31.2V DC (شامل ریپل AC پنجدرصدی) |
| بار مصرف توان | حداکثر 450 mA در 24V DC |
| حداکثر اتلاف توان | 7.1 W در 24V DC |
| حداکثر اتلاف حرارتی | 24.2 BTU/ساعت در 24V DC |
| دمای عملیاتی | -25 تا 70 درجه سانتیگراد |
| دمای نگهداری | -40 تا 85 درجه سانتیگراد |
| رطوبت نسبی | 5٪ تا 95٪ بدون چگالش |
| محافظت پوششی | مجموعههای PCB با پوشش همریخت کارخانهای |
| کشور مبدأ | ایالات متحده آمریکا / سنگاپور |
| وزن | 0.23 کیلوگرم |
| ابعاد | 87 میلیمتر × 94 میلیمتر × 92 میلیمتر |
| گره رابط / کلید | عملکرد |
|---|---|
| درگاه اترنت 1 (RJ45) | نقطه اتصال رابط رسانه شبکه اصلی |
| درگاه اترنت 2 (RJ45) | نقطه رابط شبکه افزونه ثانویه یا افت خطی |
| ترمینالهای برق قابل جداسازی | رابط ورودی برای منبع تغذیه ولتاژ عملیاتی خارجی 24V DC |
| کلیدهای چرخشی آدرس شبکه | سه کلید چرخشی انگشتی سختافزاری برای تنظیم اکتت آخر آدرس IP |
| نشانگرهای LED وضعیت | آرایههای تشخیصی دیداری (ماژول، شبکه، پیوند 1، پیوند 2، اتصال داخلی) |
شیارهای بالایی پشت محفظه ماژول را روی لبه بالایی ریل استاندارد DIN با عرض 35 میلیمتر و روکش روی قرار دهید. نیروی یکنواخت رو به پایین و به سمت داخل اعمال کنید تا زبانه نگهدارنده فلزی پایینیِ فنردار پشت قسمت پایینی ریل جا بیفتد. رشته ریل را با مهارکنندههای انتهایی سنگین محکم کنید.
آداپتور شبکه را در سمت چپترین موقعیت بخش مسیر ریل DIN قرار دهید. سوکت مادگی FlexBus جانبیِ بلوک پایه نخستین ترمینال عملکردی I/O را با پینهای رابط نری که از سمت راست محفظه آداپتور بیرون زدهاند، همراستا کنید و پایه را بهصورت جانبی بلغزانید تا زبانههای درگیرشونده در جای خود قفل شوند.
برای شبکههای مستقل یا پیشفرض، سه کلید چرخشی پنل جلویی را تنظیم کنید تا یک مقدار کد دهدهی مشخص بین 001 و 254 انتخاب شود. این انتخاب بهصورت پویا پیکربندی IP ترمینال را با بلوک 192.168.1.xxx لغو و تخصیص میدهد. کلیدها را روی 888 تنظیم کنید تا بازنشانی کامل کارخانه آغاز شود.
مطمئن شوید مسیرهای گردش هوای محیط داخل محفظه کاملاً از ضایعات سازهای پاک باشند. حداقل فاصله 50 میلیمتری کارخانه را در بالا، پایین و طرفین ریل مجموعه ترمینال حفظ کنید تا در شرایط کاری با دمای محیط بالا، خنککاری طبیعی همرفتی امکانپذیر باشد.
این قطعه ارتباطی از چه پروتکلی استفاده میکند؟
این قطعه ارتباطی بهصورت بومی از طریق شبکههای EtherNet/IP با پیکربندیهای استاندارد پروتکل صنعتی مشترک ارتباط برقرار میکند.
راهاندازی دو پورته در این دستگاه چه عملکردی دارد؟
رابط دوگانه RJ45 به دستگاه امکان میدهد از توپولوژیهای Device Level Ring برای افزونگی رسانه یا آرایشهای خطی زنجیرهای بدون سوئیچ خارجی پشتیبانی کند.
محدوده دمایی گسترده مجاز برای این سختافزار چقدر است؟
این ماژول بهطور کامل تأیید شده است تا در شرایط محیطی متغیر از -25 تا 70 درجه سلسیوس، تبدیل دادهها را بدون وقفه حفظ کند.
آیا مهندس میتواند این آداپتور ارتباطی را هنگام روشن بودن رک ورودی/خروجی تعویض کند؟
خیر، اگرچه ماژولهای ورودی/خروجی منفرد از تعویض در حالت روشن پشتیبانی میکنند، قطع اتصال یا خارج کردن آداپتور شبکه، انتقال داده بکپلین را برای کل مجموعه ریل مختل میکند.
حداکثر بار جریانی که این آداپتور میتواند به بلوکهای ورودی/خروجی متصل تغذیه کند چقدر است؟
مدار تغذیه یکپارچه، حداکثر جریان 640 میلیآمپر را در ولتاژ 5V DC بکپلین، از طریق خط FlexBus برای تغذیه ماژولهای توسعه متصل تأمین میکند.
اگر کلیدهای چرخشی روی صفر تنظیم شده باشند، چگونه یک آدرس IP منحصربهفرد اختصاص داده میشود؟
اگر مقدار روی 000 تنظیم شود، آداپتور بهطور پیشفرض در شبکه باز، ابزار سرور DHCP یا BOOTP را برای دریافت رکوردهای IP اختصاصیافته خود بررسی میکند.
چه پارامترهایی از بلوک ترمینال پایه باید با سری XT مطابقت داشته باشند؟
برای حفظ مشخصات محیطی مقاوم آداپتور XT، این آداپتور باید فقط با قطعات دارای پوشش کنفورمال، مانند 1794-TB3K، جفت شود.
چه مشخصات کابلی برای شبکه ردیابی الزامی است؟
برای کاهش اختلالات الکترومغناطیسی، استفاده از کابلهای مسی اترنت صنعتی زوجتابیده شیلددار (STP) رده ۵ یا بالاتر الزامی است.
الگوهای چشمکزدن قرمز در نمایشگر وضعیت ماژول چه معنایی دارند؟
چشمکزدن نشانگر قرمز معمولاً نشان میدهد که یک خطای جزئی قابل بازیابی یا ناهماهنگی بلوک دادههای پیکربندی در نقشه حافظه داخلی وجود دارد.
آیا این واحد آداپتور دارای ابزار مدیریت وب داخلی است؟
بله، با وارد کردن آدرس IP ماژول در یک مرورگر وب استاندارد شبکه، پورتال داخلی برای عیبیابی، پارامترهای وضعیت و مشاهده تنظیمات باز میشود.
