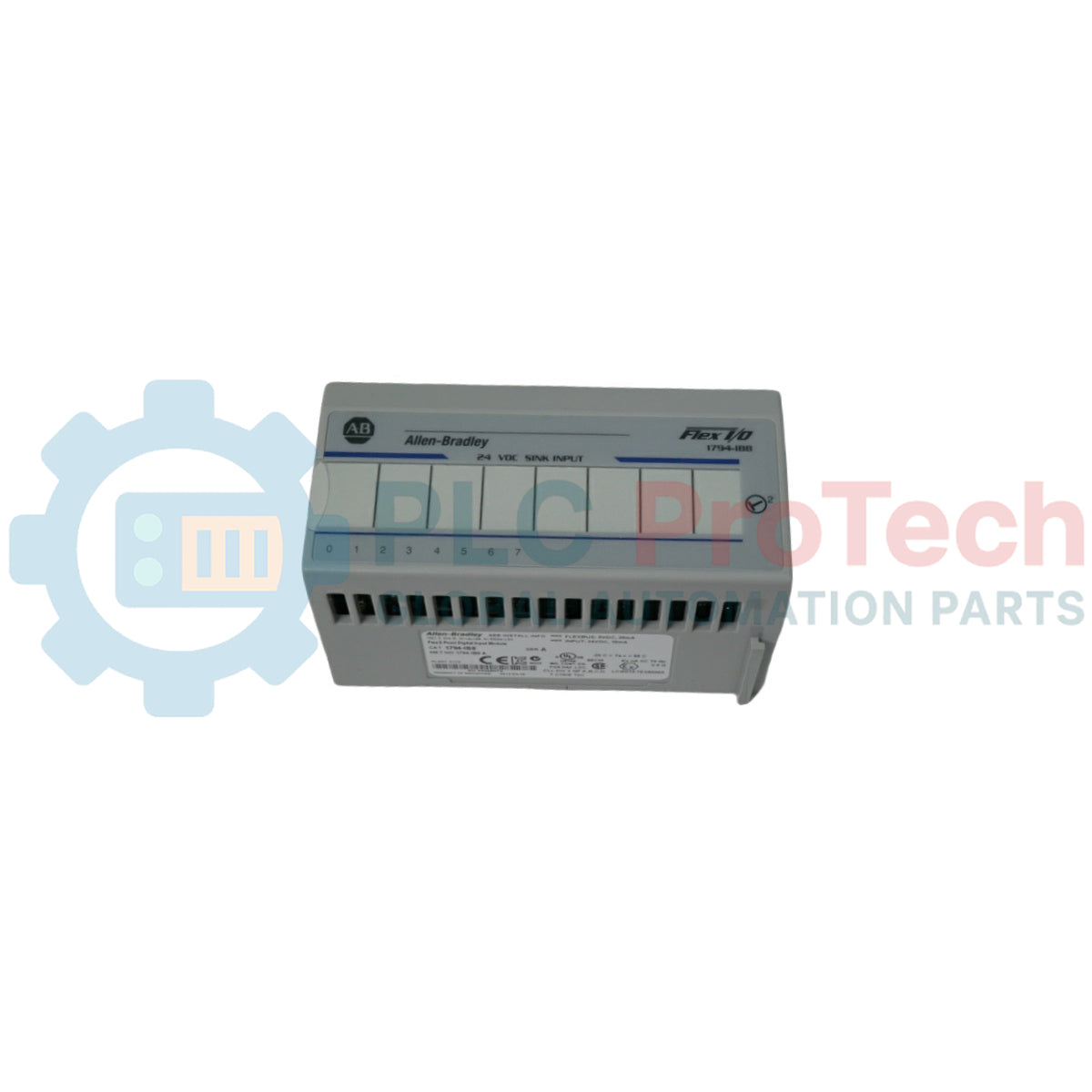

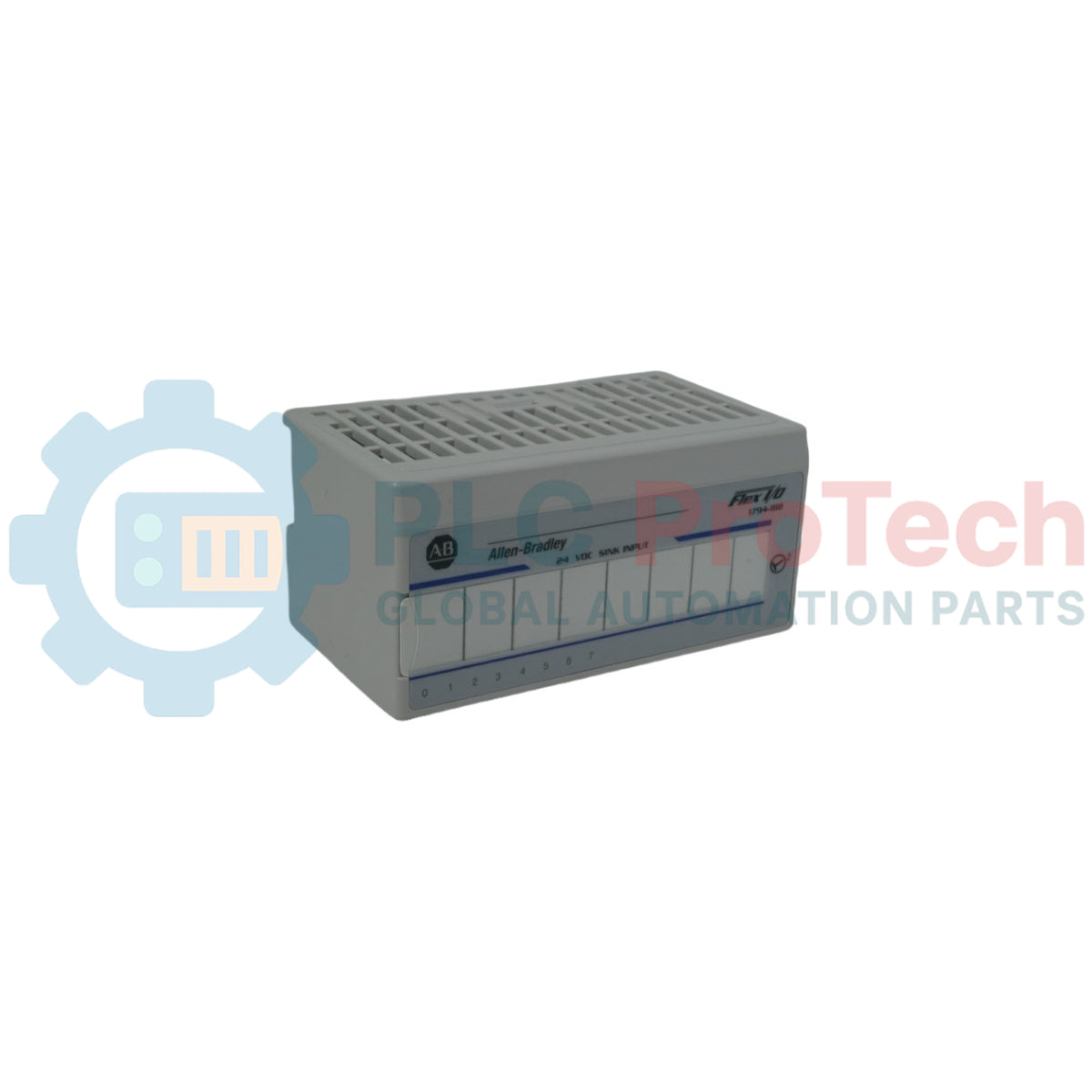

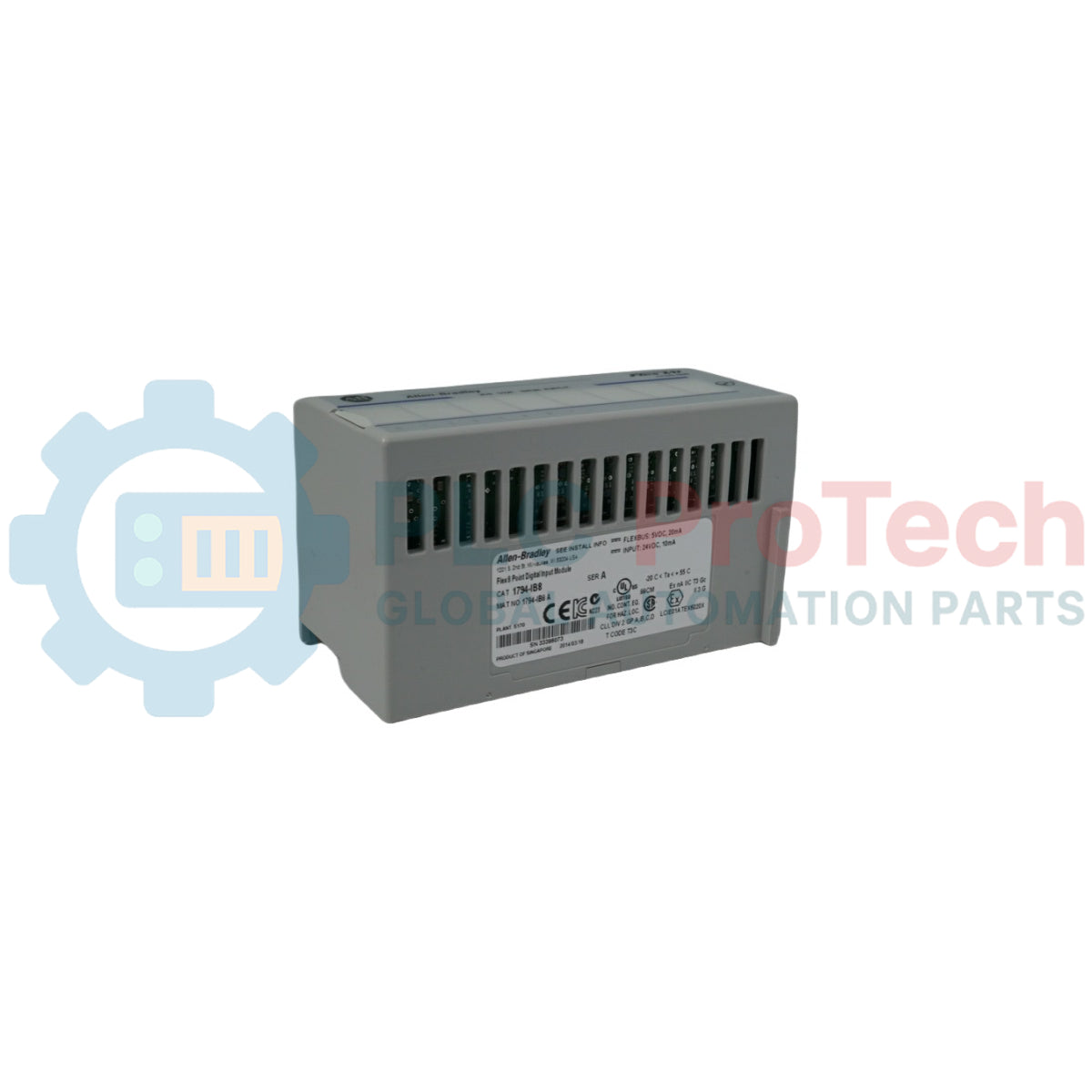

ماژول ورودی دیجیتال FLEX I/O شرکت Allen-Bradley مدل 1794-IB8

توضیحات

1794-IB8 یک قطعه سخت‌افزاری گسسته است که برای پلتفرم ورودی/خروجی توزیع‌شده FLEX I/O طراحی شده است. این ماژول ورودی دیجیتال 24V DC برای پایش شرایط دودویی میدانی طراحی شده و پتانسیل‌های ولتاژ بالا را از تجهیزات حسگر صنعتی به بیت‌های وضعیت دیجیتال برای پردازنده سیستم تبدیل می‌کند. این واحد در پیکربندی سینک‌کننده، جریان عبوری از عناصر میدانی سورس‌کننده را از طریق مدار ورودی خود تا ریل برگشت مشترک حس می‌کند و رابطی شفاف میان کلیدهای فیزیکی کارخانه و ثبات‌های منطقی دیجیتال ایجاد می‌کند.

این دستگاه با هشت کانال ورودی مستقل و ایزوله‌نشده، سیگنال‌های میدانی را از طریق یک آداپتور شبکه سازگار FLEX I/O و از طریق بک‌پلین‌های EtherNet/IP، ControlNet یا DeviceNet به کنترلر منطقی قابل‌برنامه‌ریزی مرکزی منتقل می‌کند. 1794-IB8 مستقیماً به یک واحد پایه ترمینال تخصصی متصل می‌شود که ماژول را روی چارچوب‌های نصب استاندارد صنعتی ثابت می‌کند. این نوع ماژول معمولاً در کاربردهای تولیدی، تأسیسات جابه‌جایی مواد، مراکز تفکیک لجستیکی و تابلوهای مدیریت زیرساخت آب که به تجمیع مطمئن سنسورها با تعداد کانال کم نیاز دارند، به کار می‌رود.

ویژگی‌ها

• هشت کانال ورودی سینک‌کننده مجزا برای پایش میدانی توزیع‌شده با چگالی پایین.
• کارکرد نامی 24V DC، سازگار با سنسورها و کلیدهای مجاورتی استاندارد صنعتی.
• پشتیبانی از جداسازی و نصب در حالت روشن (RIUP) برای تسهیل چرخه‌های سریع تعمیر و نگهداری.
• نشانگرهای LED مجزای رو به جلو که وضعیت دیجیتال لحظه‌ای هر مدار ورودی را نمایش می‌دهند.
• پیکربندی‌های فیلتر نرم‌افزاری یکپارچه برای کاهش پرش سیگنال ناشی از کنتاکت‌های مکانیکی.

کاربردها

• ردیابی وضعیت آرایه سنسورهای مجاورتی و چشمی‌های فوتوالکتریک.
• پایش ایستگاه‌های شستی و کلیدهای انتخابگر.
• کلید تشخیص گیرکردن خط نقاله و تأیید هم‌راستایی دریچه تفکیک.
• ثبت قفل ایمنی کلید محدودکننده مکانیکی.

مشخصات فنی

اتصالات/رابط‌ها

راهنمای نصب

نصب ریل DIN

شیارهای نگهدارنده بالایی شاسی محفظه را روی لبه بالایی ریل استاندارد 35 mm DIN قلاب کنید. بخش پایینی محفظه را به سمت پایین بچرخانید تا سازوکارهای قفل پایینی فنردار، محکم دور ریل فلزی پایه چفت شوند.

قرار دادن پایه ترمینال

کانال‌های هم‌راستاسازی ساختاری قالب‌گیری‌شده در زیر ماژول الکترونیکی را با ریل‌های راهنمای واحد پایه ترمینال از پیش نصب‌شده هم‌راستا کنید. ماژول را مستقیماً داخل سوکت فشار دهید تا چفت‌های لبه‌ای با صدای کلیک درگیر شده و واحد را محکم کنند.

پیکربندی سیم‌کشی

حسگرهای منبع‌دهنده خارجی را به ترمینال‌های 0 تا 7 متصل کنید. اطمینان حاصل کنید که حلقه ولتاژ عملیاتی خارجی 24V DC، دستگاه‌های میدان را از ریل تغذیه متناظر روی بلوک ترمینال تغذیه می‌کند تا مسیر برگشت مشترک مناسبی حفظ شود.

یکپارچگی و مسیردهی سیگنال

برای جلوگیری از ایجاد تغییر وضعیت‌های کاذب ورودی در اثر نویز الکترومغناطیسی محیط، خطوط ورودی جریان مستقیم ولتاژ پایین را از خطوط برق AC ولتاژ بالا، تغذیه موتورهای الکتریکی و میدان‌های سوئیچینگ القایی جدا کنید.

پرسش‌های متداول

پیکربندی سوئیچینگ الکتریکی این ماژول چیست؟

این ماژول از پیکربندی سینک‌کننده استفاده می‌کند که مستلزم آن است دستگاه‌های متصلِ میدان، جریان را به ترمینال ورودی تزریق کنند.

آیا کانال‌های ورودی مجزا از نظر الکتریکی از یکدیگر ایزوله هستند؟

خیر، هشت کانال ورودی در مجموعه ماژول، یک ریل مرجع زمین داخلی مشترک دارند.

آیا مهندس می‌تواند این دستگاه را هنگام کار فعال کارخانه به‌صورت گرم تعویض کند؟

بله، این ماژول از جداسازی و نصب در حالت برقدار پشتیبانی می‌کند و امکان تعویض ماژول را بدون قطع برق مجموعه بزرگ‌تر فراهم می‌سازد.

برای نصب این واحد می‌توان از کدام مدل‌های پایه ترمینال استفاده کرد؟

این ماژول با مجموعه‌های استاندارد پایه ترمینال، از جمله واحدهای 1794-TB2، 1794-TB3، 1794-TB3S و 1794-TBN سازگار است.

چگونه می‌توان از پرش فرکانس‌بالای سیگنال ناشی از یک کلید مکانیکی جلوگیری کرد؟

زمان فیلتر ورودی دیجیتال را می‌توان در پارامترهای پیکربندی کنترل‌کننده تنظیم کرد تا سیگنال‌های نویزی میدان پایدار شوند.

نشانگرهای LED زرد روی پنل جلویی چه چیزی را نشان می‌دهند؟

هر نشانگر زمانی روشن می‌شود که کانال ورودی متناظر، پارامتر ولتاژ فعالِ حالت روشن را تشخیص دهد.

آیا ماژول برای کار کردن به منبع تغذیه خارجی نیاز دارد؟

بله، برای راه‌اندازی مدار ورودی داخلی سمت میدان، باید یک منبع تغذیه اسمی 24V DC به بلوک پایه ترمینال متصل شود.

چه ولتاژی برای یک کانال، حالت منطقی خاموش محسوب می‌شود؟

وقتی اختلاف پتانسیل ولتاژ به کمتر از 5.0V DC یا جریان حلقه ورودی به کمتر از 1.5 mA کاهش یابد، کانال ورودی در حالت خاموش ثبت می‌شود.

آیا این دستگاه می‌تواند سیگنال‌های کلیدهای حدی 120V AC را پردازش کند؟

خیر، این ماژول منحصراً برای محدوده‌های جریان مستقیم ولتاژ پایین بین 10V DC و 31.2V DC طراحی شده است.

داده‌های ورودی چگونه از این ماژول به یک پردازنده ControlLogix ارسال می‌شوند؟

این واحد مقادیر ثبات را از طریق بک‌پلین محلی FlexBus به یک ماژول آداپتور شبکه منتقل می‌کند و آداپتور سپس داده‌ها را به کنترل‌کننده مرکزی ارسال می‌کند.
