ماژول ورودی آنالوگ ایمن ذاتی FLEX Ex مدل 1797-IE8 از Allen-Bradley

توضیحات

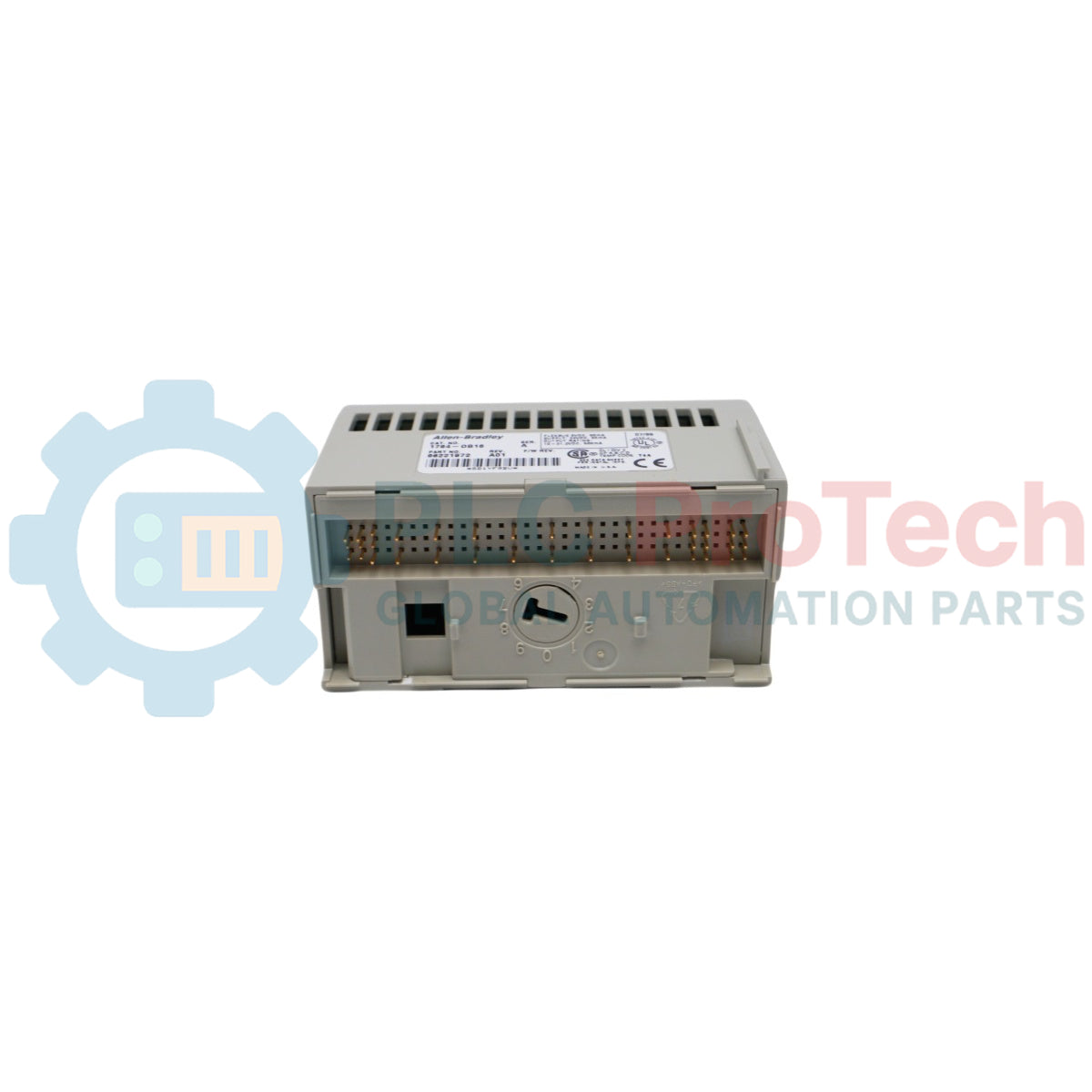

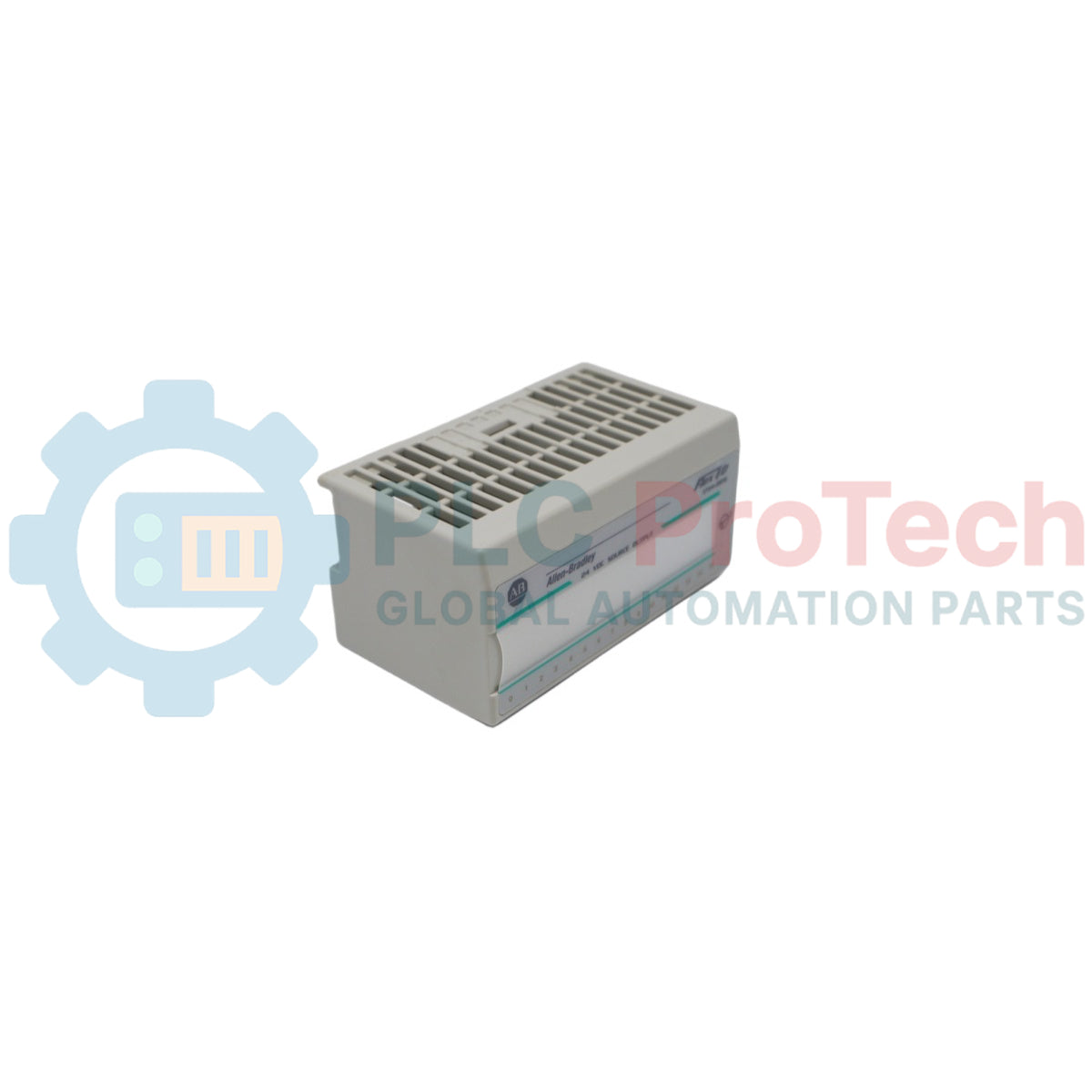

1794-OB16 یک ماژول خروجی دیجیتال با چگالی بالا است که در معماری توزیع‌شده FLEX I/O فعالیت می‌کند. این قطعه سخت‌افزاری مستقیماً با پایه‌های ترمینال استاندارد ارتباط برقرار می‌کند تا سیگنال‌های سورسینگ جریان مستقیم بیست‌وچهار ولتی (24V DC) را برای عملگرهای میدانی، نشانگرها و رله‌های واسط مختلف فراهم کند. این دستگاه با تبدیل فرمان‌های منطقی الکترونیکی از واحد پردازش مرکزی به عملیات سوئیچینگ فیزیکی، امکان گسترش ماژولار توپولوژی‌های کنترل را از شاسی اصلی و از طریق شبکه‌های صنعتی مانند EtherNet/IP، ControlNet یا DeviceNet فراهم می‌کند؛ این کار با افزودن یک آداپتور شبکه مناسب انجام می‌شود.

این ماژول دارای شانزده کانال خروجی مستقل و ایزوله‌نشده است که در توپولوژی سورسینگ پیکربندی شده‌اند و جریان عملیاتی را مستقیماً از طریق مجموعه پایه ترمینال از یک باس تغذیه خارجی دریافت می‌کنند. 1794-OB16 دارای نشانگرهای تشخیصی داخلی است که داده‌های عیب‌یابی محلی را در اختیار تیم‌های تعمیر و نگهداری برق قرار می‌دهند و فرایند تأیید را هنگام نصب خطوط و نگهداری پیشگیرانه در کارخانه‌های فرایندی پیوسته، تأسیسات جابه‌جایی مواد و خطوط تولید خودرو تسهیل می‌کنند.

ویژگی‌ها

• شانزده نقطه خروجی مجزا در یک آرایش سورسینگ فشرده.
• نصب مستقیم در واحدهای پایه ترمینال سازگار برای تعویض گرم سریع و بدون ابزار در حین عملیات فعال.
• نشانگرهای مجزای دیود نوری که وضعیت هر کانال مجزا را برای عیب‌یابی سریع نمایش می‌دهند.
• مهندسی انعطاف‌پذیر سیستم با سازگاری بومی با آداپتورهای ارتباطی متنوع.
• مکانیزم‌های سوئیچینگ حالت‌جامد که با حذف فرسودگی کنتاکت‌های فیزیکی، چرخه عمر بیشتری فراهم می‌کنند.

کاربردها

• سیستم‌های راه‌اندازی پمپ حلال و شیرهای پنوماتیکی.
• چراغ‌های نشانگر تابلو کنترل و برج‌های سیگنالینگ چندطبقه.
• مدارهای راه‌انداز رله واسط درون تابلوهای توزیع برق.
• سوئیچ‌های فعال‌سازی گیت مرتب‌سازی خط بسته‌بندی.

مشخصات فنی

اتصالات/رابط‌ها

راهنمای نصب

نصب ریل DIN

قسمت بالایی واحد را زیر لبه بالایی ریل استاندارد 35 mm DIN قلاب کنید. شاسی را به سمت پایین بچرخانید تا مکانیزم قفل یکپارچه با لبه پایینی ریل راهنما به‌طور ایمن درگیر شود.

سازگاری پایه ترمینال

شیارهای کناری ماژول را با ریل‌های راهنمای واحد پایه ترمینال از پیش نصب‌شده، مانند 1794-TB2 یا 1794-TB3، هم‌راستا کنید. ماژول را با فشار محکم به پایین برانید تا کاملاً در جای خود بنشیند و ضامن نگهدارنده درگیر شود.

مسیریابی کابل

همه کانال‌های سیم‌کشی خروجی گسسته را از خطوط AC ولتاژ بالا و سیم‌های تغذیه درایو موتور از نظر فیزیکی جدا نگه دارید. برای کاهش تداخل متقابل و اختلال الکترومغناطیسی محیطی در هادی‌های سیگنال، از سینی‌های سیم‌کشی دسته‌بندی‌شده استفاده کنید.

اتصال تغذیه

مطمئن شوید سیم‌های تغذیه خارجی 24V DC به‌طور محکم به لینک‌های باس متناظر روی بلوک پایه ترمینال پیچ شده‌اند. پیش از انجام اتصالات ترمینال، بریکرهای خط اصلی را قطع کنید تا از اتصال کوتاه ناخواسته قطعات جلوگیری شود.

سؤالات متداول

جهت سوئیچینگ این ماژول خاص چیست؟

ماژول با استفاده از طراحی تأمین‌کننده کار می‌کند و هنگامی که یک نقطه خروجی به حالت منطقی فعالِ بالا تغییر می‌کند، 24V DC را از گذرگاه تغذیه به دستگاه بار سیم‌کشی‌شده می‌رساند.

آیا این دستگاه بین کانال‌ها موانع ایزولاسیون مجزا دارد؟

خیر، این شانزده نقطه ایزوله نیستند و از یک ریل داخلی مشترک تغذیه و مرجع مشترک در سراسر برد مدار ماژول استفاده می‌کنند.

آیا می‌توان واحد آسیب‌دیده را در حالی که پایه ترمینال همچنان برق‌دار است تعویض کرد؟

بله، ساختار سخت‌افزاری امکان جداسازی و تعویض در حالت روشن‌بودن را فراهم می‌کند، اما برای جلوگیری از حرکت ناخواسته تجهیزات، برق عملگر سمت میدان باید قطع شود.

چه پایه‌های ترمینالی برای نصب توصیه می‌شوند؟

این واحد، بسته به چیدمان موردنیاز برای ترمینال‌گذاری سیم‌کشی، روی پایه‌های ترمینال استاندارد از جمله 1794-TB2، 1794-TB3، 1794-TBN و 1794-TB3S نصب می‌شود.

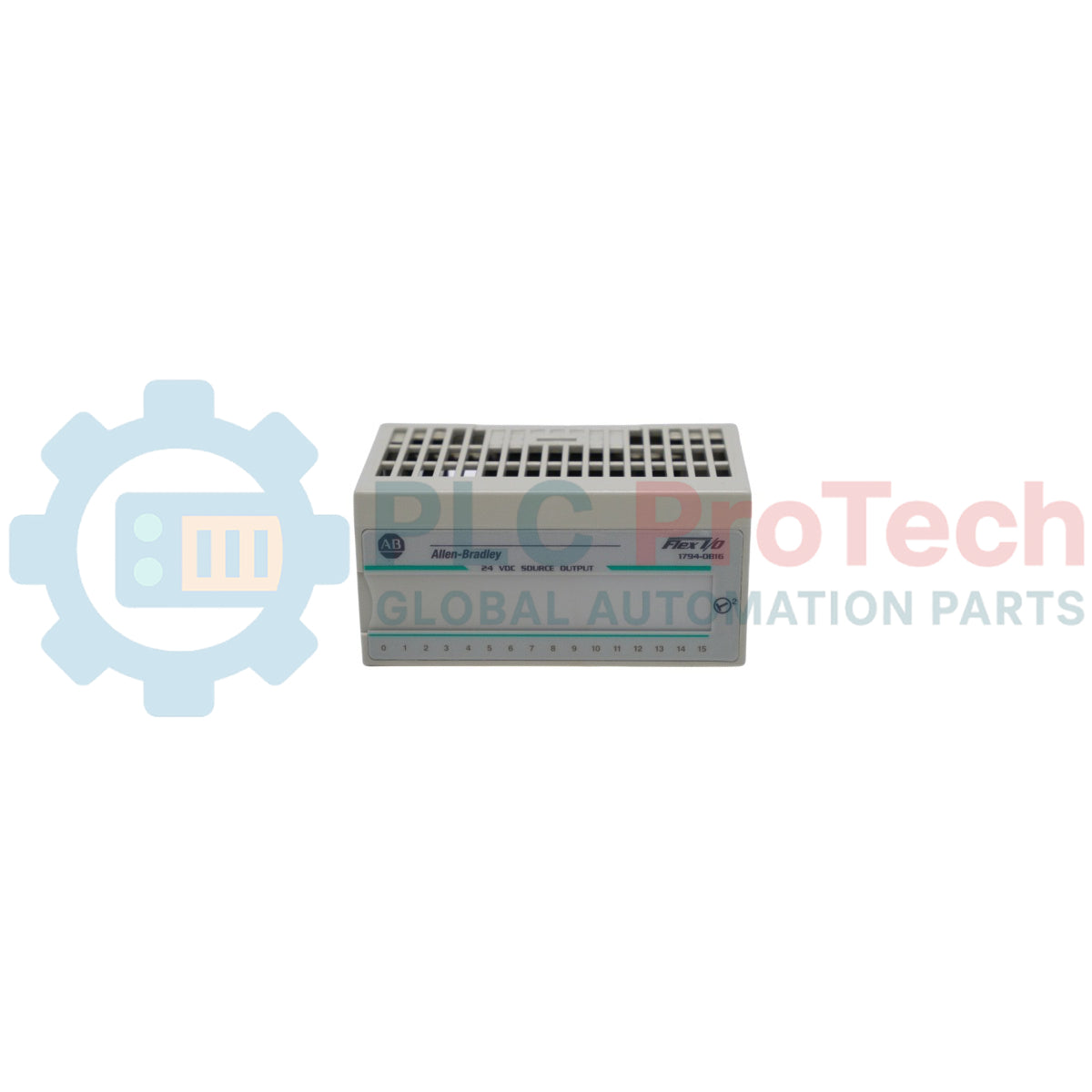

چراغ‌های LED زرد روی پنل جلویی نشان‌دهنده چه چیزی هستند؟

هر نشانگر شماره‌گذاری‌شده متناظر با یک نقطه خروجی است و هنگامی که آن کانال فرمان منطقی روشن‌شدن دریافت می‌کند، روشن می‌شود.

آیا برای هر کانال حفاظت داخلی در برابر اضافه‌جریان یا اتصال کوتاه وجود دارد؟

ماژول برای جلوگیری از آسیب ناشی از اضافه‌بار در صورت وقوع اتصال کوتاه خارجی، به فیوز خارجی یا ویژگی‌های الکتریکی مدار تأمین‌کننده متکی است.

اگر همه کانال‌ها فعال باشند، ظرفیت جریان هر نقطه چقدر است؟

هر کانال می‌تواند به‌صورت پیوسته حداکثر 0.5 A تأمین کند، مشروط بر اینکه مجموع جریان مصرفی ماژول از حد تجمیعی حداکثر 8.0 A بیشتر نشود.

ماژول چگونه با یک کنترلر اصلی ControlLogix ارتباط برقرار می‌کند؟

این ماژول داده‌ها را از طریق بک‌پلین به یک ماژول آداپتور شبکه منتقل می‌کند که در سمت چپ‌ترین بخش مجموعه ریل DIN محلی نصب شده است.

حداقل ولتاژ عملیاتی موردنیاز برای سوئیچینگ پایدار خروجی چقدر است؟

محدوده عملکرد الکتریکی مطمئن به حداقل پتانسیل ورودی 10V DC برای راه‌اندازی مدارهای خروجی حالت‌جامد داخلی نیاز دارد.

آیا این خرید شامل واحد پایه ترمینال است؟

خیر، این شماره قطعه فقط نشان‌دهنده ماژول الکترونیکی قابل‌نصب است و باید پایه ترمینال جداگانه تهیه شود.
