تولیدکننده: Allen-Bradley
شماره محصول: 1794-OE12
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول خروجی آنالوگ
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 900g
ابعاد: ۳٫۵ سانتیمتر × ۱۳ سانتیمتر × ۱۴٫۵ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

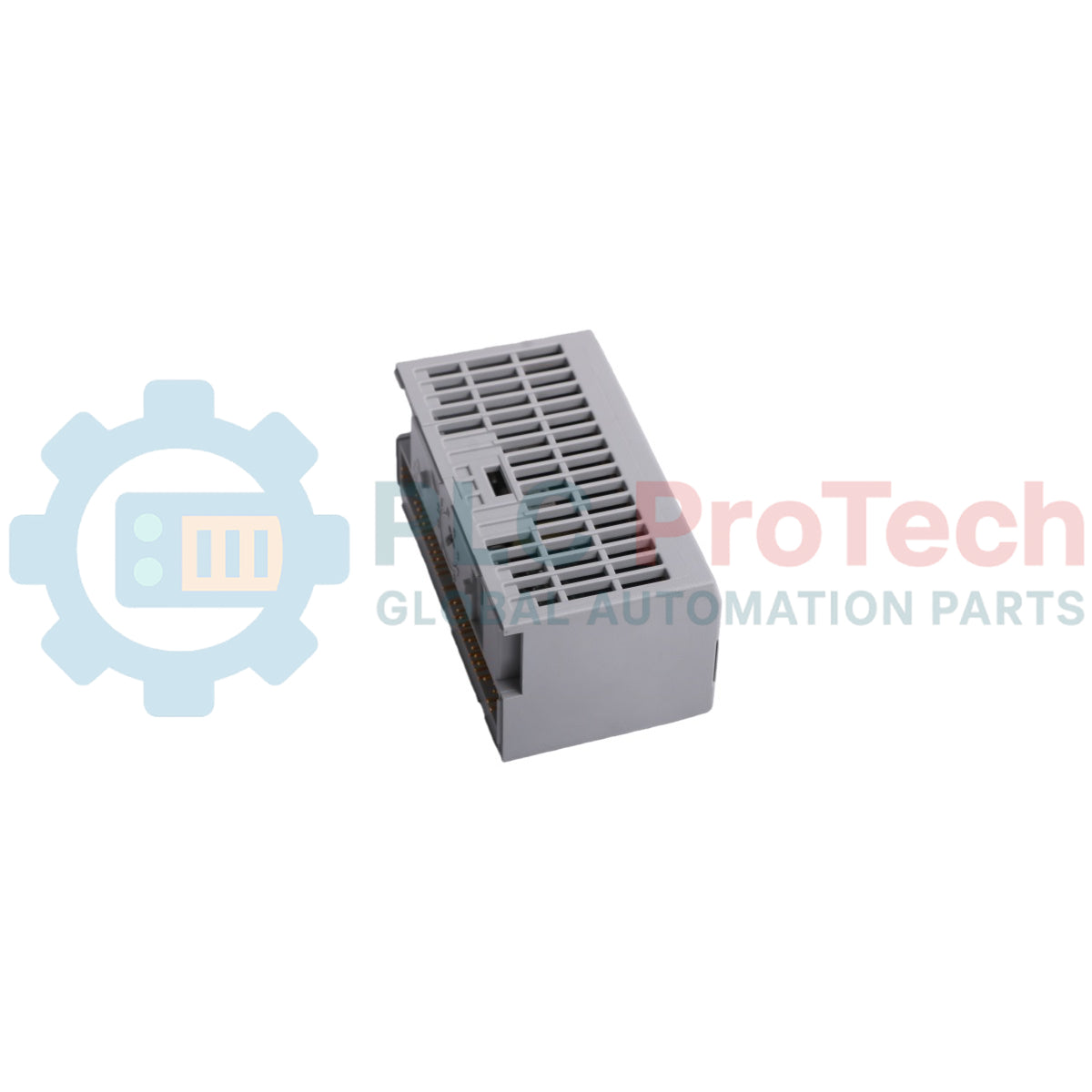

1794-OE12 یک ماژول خروجی آنالوگ با چگالی بالا است که برای پلتفرم ورودی/خروجی توزیعشده FLEX I/O طراحی شده است. این قطعه سختافزاری بهعنوان یک مولد سیگنال چندکاناله عمل میکند و کلمات داده دیجیتال را از کنترلکننده مرکزی سیستم به خروجیهای استاندارد جریان یا ولتاژ آنالوگ تبدیل میکند. این واحد با تراکم کانالی بالا، دوازده مسیر خروجی تکسر را در قالبی ماژولار و باریک فراهم میکند و در نتیجه فضای فیزیکی موردنیاز را درون تابلوهای کنترل الکتریکی راه دور کاهش میدهد.
این دستگاه که برای هر کانال قابل پیکربندی است، کنترلکنندههای موتور با سرعت متغیر، شیرهای کنترل تناسبی، عملگرهای صنعتی و ثباتهای نموداری را در شبکههای توزیعشده راهاندازی میکند. 1794-OE12 از طریق آداپتورهای محلی FLEX I/O که از طریق شبکههای سیستمی EtherNet/IP، ControlNet یا DeviceNet ارتباط برقرار میکنند، با کنترلکنندههای اتوماسیون برنامهپذیر میزبان ارتباط دارد. این ماژول مستقیماً به واحدهای پایه ترمینال استانداردِ از پیش سیمکشیشده متصل میشود و اتصالات گذرگاه پشتی را بهصورت خودکار به FlexBus برقرار میکند تا استفاده قابلاعتمادی در سامانههای تصفیه آب، فرایندهای شیمیایی، کارخانههای کاغذسازی و تأسیسات جابهجایی مواد فراهم شود.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Rockwell Automation / Allen-Bradley |
| برند | FLEX I/O |
| شماره قطعه | 1794-OE12 |
| نوع ماژول | ماژول خروجی آنالوگ با چگالی بالا |
| تعداد خروجیها | ۱۲ کانال، تکسر |
| محدودههای سیگنال خروجی | ۰ تا ۲۰ میلیآمپر، ۴ تا ۲۰ میلیآمپر، +/-۱۰ ولت، ۰ تا ۱۰ ولت |
| تفکیکپذیری دیجیتال | 12 بیتی (320 میکروولت/شمارش برای ولتاژ، 4.88 میکروآمپر/شمارش برای جریان) |
| دقت مطلق خروجی | 0.1٪ از مقیاس کامل در 25 درجه سلسیوس |
| رانش دقت خروجی | 0.004٪ از مقیاس کامل بهازای هر درجه سلسیوس |
| ولتاژ منبع تغذیه خارجی | 24V DC اسمی |
| محدوده ولتاژ توان خارجی | 10.0V DC تا 31.2V DC (شامل ریپل AC پنجدرصدی) |
| بار جریان توان خارجی | 320 میلیآمپر در 24V DC، 720 میلیآمپر در 10V DC |
| جریان مصرفی FlexBus | 80 میلیآمپر در 5V DC |
| حداکثر اتلاف توان | 4.0 W در 31.2V DC |
| حداکثر اتلاف حرارتی | 4.7 BTU/ساعت در 24V DC |
| حداکثر بار مقاومتی (جریان) | 750 اهم در 24V DC |
| حداقل بار مقاومتی (ولتاژ) | 3.3 کیلواهم |
| بار جریان خروجی ولتاژ | حداکثر 3 میلیآمپر |
| دمای عملیاتی | 0 تا 55 درجه سلسیوس |
| دمای نگهداری | -40 تا 85 درجه سلسیوس |
| رطوبت نسبی | 5٪ تا 95٪، بدون میعان |
| لرزش عملیاتی | 5 g در فرکانس 10 تا 500 هرتز طبق IEC 68-2-6 |
| شوک عملیاتی | شتاب اوج 30 g، عرض پالس 11 میلیثانیه |
| کشور مبدأ | ایالات متحده آمریکا |
| وزن | 0.10 کیلوگرم |
| ابعاد | 94.0 میلیمتر × 94.0 میلیمتر × 53.3 میلیمتر |
| گره اتصال ترمینال (1794-TB3G) | تخصیص عملکرد / کانال |
|---|---|
| ترمینال 0 تا ترمینال 11 | پایههای سیگنال خروجی آنالوگ برای کانالهای 0 تا 11 |
| ترمینال 16 تا ترمینال 27 | مسیرهای مشترک برگشت سیگنال آنالوگ (برگشت 0 تا برگشت 11) |
| ترمینال 36 / 37 | ورودی توان عملیاتی اصلی +24V DC خارجی |
| ترمینال 38 / 39 | نقاط مرجع مشترک برگشت توان DC خارجی |
شیارهای بالاییِ تعبیهشده در پشت محفظه ماژول را روی لبه بالایی ریل استاندارد DIN با عرض 35 میلیمتر قلاب کنید. نیروی یکنواخت رو به پایین و داخل وارد کنید تا زبانه نگهدارنده فلزی پایینیِ فنردار پشت مسیر ریل پایینی چفت شود.
خطوط راهنمای پلاستیکی سازهایِ تعبیهشده در رابط زیرین ماژول عملیاتی را با شیارهای سوکت گیرنده روی واحد پایه ترمینال از پیش سیمکشیشده (مانند 1794-TB3G یا 1794-TB3GS) همراستا کنید. قطعه الکترونیکی را مستقیماً داخل سوکت رابط فشار دهید تا گوشوارههای ضامن با صدای کلیک به بیرون باز شوند و آن را در جای خود قفل کنند.
تمام اتصالات حلقههای میدانی را با استفاده از کابلهای ابزار دقیقِ زوجتابیده و شیلددارِ مجزا انجام دهید. سیم تخلیه شیلد بافتهشده مسیِ کلی را در ترمینالهای اتصال زمین شاسی عملکردیِ تعبیهشده در مجموعه پایه ترمینال زمین کنید؛ برای جلوگیری از ایجاد حلقههای زمین، هر دو سر شیلد را زمین نکنید.
برای حذف تزریق نویز فرکانس بالا، کابلهای سیگنال خروجی آنالوگ جریان مستقیم با ولتاژ پایین را در مجراهای کابینت، از خطوط تغذیه الکتریکی، هادیهای موتور جریان مستقیم، کابلهای درایو سرعت متغیر و خطوط رله القایی دور نگه دارید.
این ماژول چه نوع پارامترهای خروجی آنالوگی را میتواند تولید کند؟
این دستگاه را میتوان از طریق نرمافزار برای تولید مقادیر استاندارد جریان مانند ۴ تا ۲۰ میلیآمپر و ۰ تا ۲۰ میلیآمپر، یا محدودههای ولتاژ مانند ۰ تا ۱۰ ولت و ±۱۰ ولت پیکربندی کرد.
آیا این دستگاه ایزولاسیون الکتریکی جداگانه بین کانالها ارائه میدهد؟
خیر، دوازده مدار خروجی مستقل تکسر هستند و به یک خط مشترک سیگنال داخلی ارجاع داده میشوند.
آیا میتوان این واحد را در حالی که بکپلین سیستم روشن است تعویض کرد؟
بله، این دستگاه قابلیت جداسازی و نصب در حالت روشن را دارد و امکان تعویض ماژولهای فیلد در حالت فعال را بدون قطع ارتباط منطقی با بلوکهای مجاور روی ریل فراهم میکند.
کدام مجموعههای پایه ترمینال برای استفاده با این دستگاه تأیید شدهاند؟
این ماژول برای نصب روی بلوکهای پایه ترمینال با اتصال زمین چندنقطهای، بهطور خاص واحدهای 1794-TB3G یا 1794-TB3GS، طراحی شده است.
اگر ارتباط با کنترلر قطع شود، چه اتفاقی برای سیگنالهای خروجی میافتد؟
ماژول را میتوان از طریق نرمافزار طوری پیکربندی کرد که هنگام بروز خطای شبکه، آخرین وضعیت خروجی معتبر را حفظ کند یا خروجی را به یک مقدار ایمن مشخص بازنشانی کند.
آیا برای راهاندازی این ماژول، اتصال منبع تغذیه خارجی لازم است؟
بله، برای راهاندازی مدارهای داخلی تبدیل دیجیتال به آنالوگ و تغذیه حلقههای فیلد، باید یک حلقه تغذیه خارجی اسمی ۲۴ ولت DC به بلوک پایه ترمینال متصل شود.
تفکیکپذیری تبدیل آنالوگ پیوسته کانالها چقدر است؟
این واحد ثباتهای منطقی داخلی را با استفاده از ساختار استاندارد ماتریسی ۱۲ بیتی تبدیل دیجیتال به آنالوگ، به خروجیهای فیزیکی فیلد تبدیل میکند.
نشانگرهای وضعیت LED در قسمت جلویی چه اطلاعاتی را به مهندس ارائه میکنند؟
نشانگرهای نوری، وضعیت لحظهای حالت عملیاتی اصلی ماژول را نمایش میدهند و وجود برق خارجی را نشان میدهند.
حداکثر آستانه مقاومت الکتریکی هنگام کار در حالت جریان چقدر است؟
حلقههای جریان میتوانند حلقههای خارجی را با بار مقاومتی کل مدار حداکثر ۷۵۰ اهم در ولتاژ ۲۴ ولت DC راهاندازی کنند.
پارامترهای اندازهگیری کانالهای مستقل چگونه تنظیم میشوند؟
حالت عملیاتی موردنیاز، مقادیر انتخاب بازه و ویژگیهای حالت پیشفرض با استفاده از محیط نرمافزار برنامهنویسی PLC میزبان پیکربندی میشوند.
