تولیدکننده: Allen-Bradley
شماره محصول: 1797-TB3
کشور سازنده:ایالات متحده آمریکا
نوع محصول: واحدهای پایه ترمینال FLEX Ex
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 250g
ابعاد: ۹۴ میلیمتر × ۹۴ میلیمتر × ۶۹ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

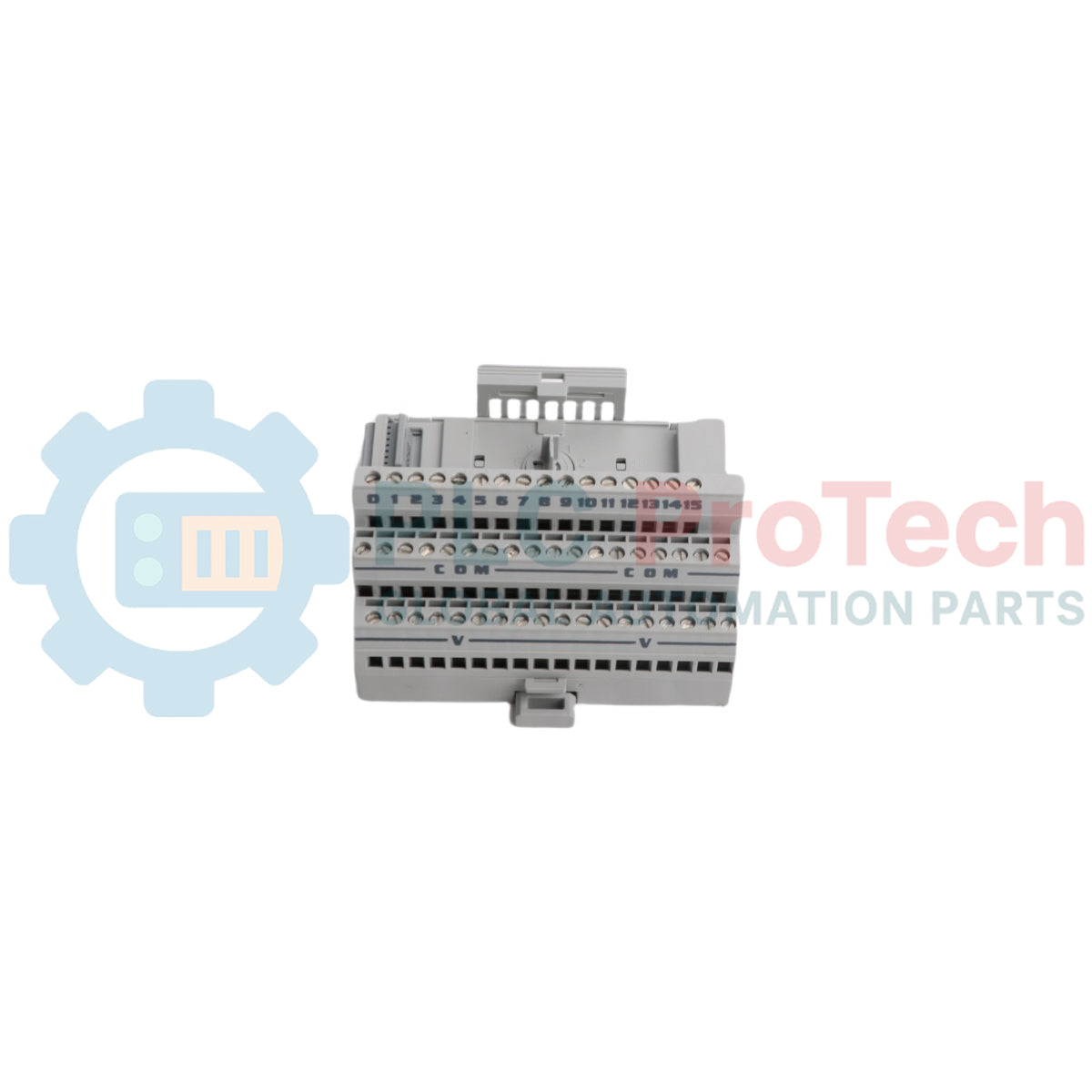

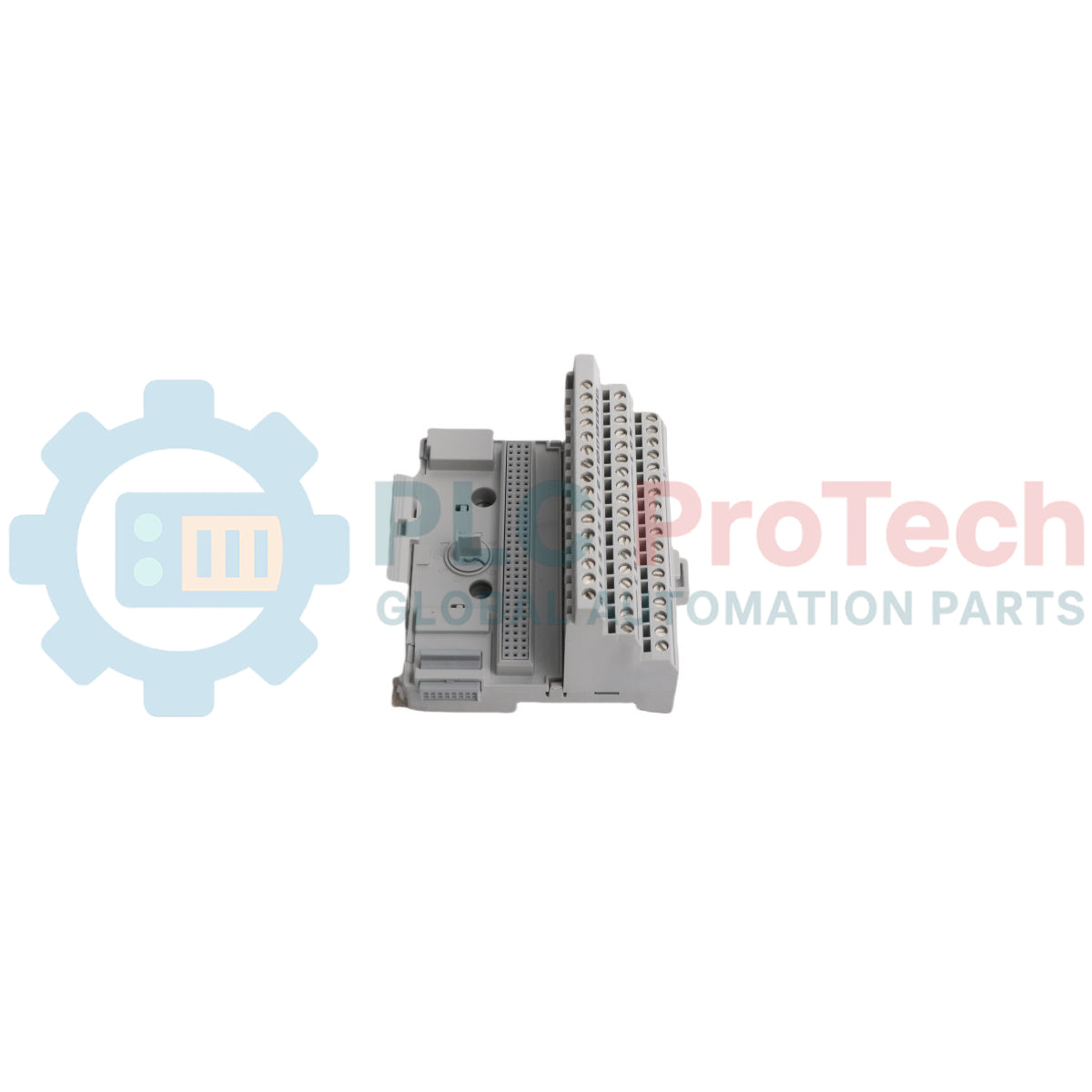

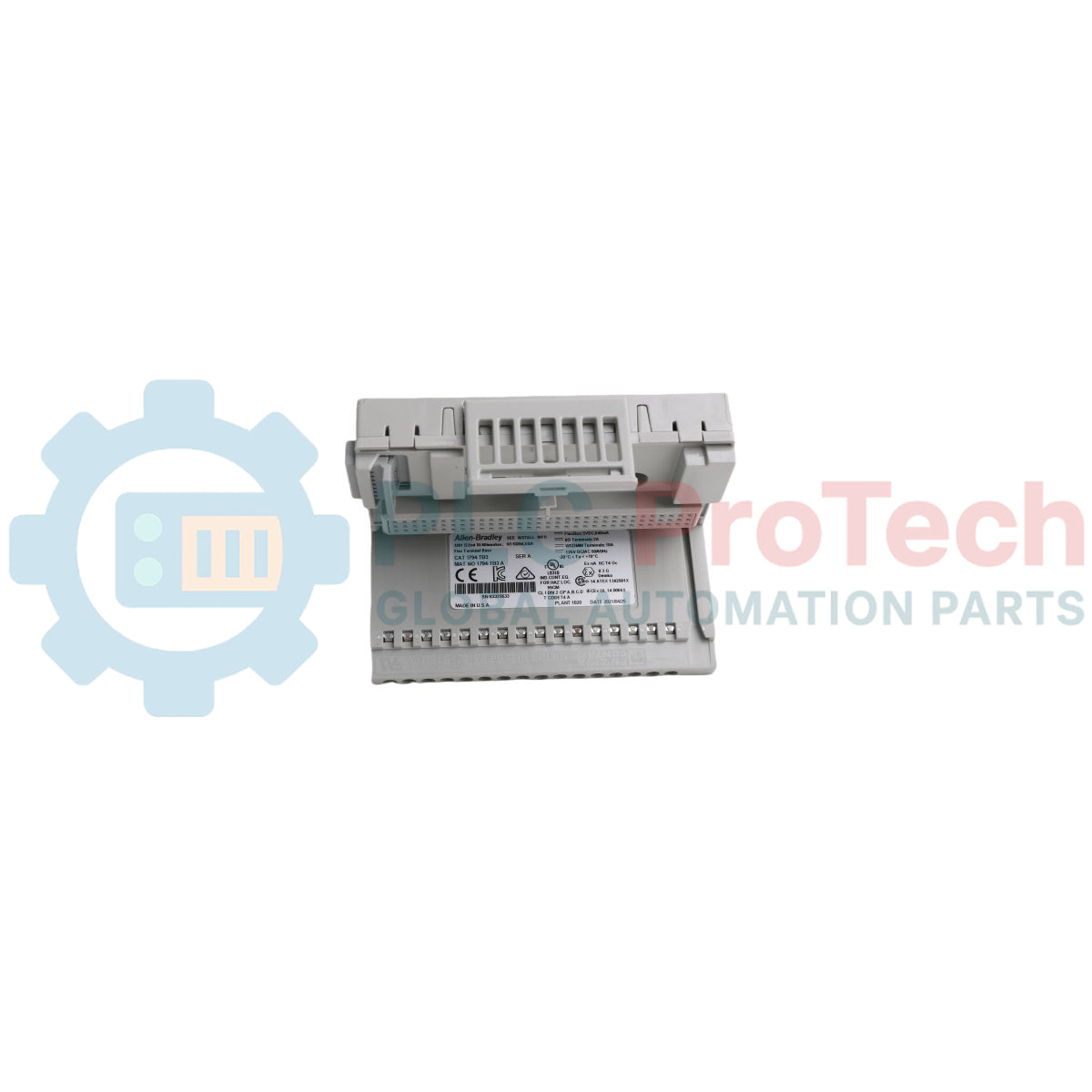

1797-TB3 یک قطعه نصب و سیمکشی ذاتاً ایمن است که در پلتفرم ورودی/خروجی توزیعشده FLEX Ex کار میکند. این تجهیز ساختاری نقاط اتصال نهایی فیزیکی را برای کابلکشی ابزار دقیق میدانی فراهم کرده و همزمان ماژولهای الکترونیکی کاربردی منفرد را به یک خوشه بکپلین یکپارچه متصل میکند. با قرار دادن مسیرهای اتصال نهایی ترمینال دور از تراشههای منطقی فعال، این مجموعه به مهندسان امکان میدهد اتصالات الکتریکی فیزیکی را مستقیماً در مناطق فرآیندی طبقهبندیشده اجرا کنند، بدون آنکه گذرگاه اصلی سیستم را در معرض خطاهای سیگنال قرار دهند.
این واحد که به بلوکهای اتصال نهایی گیرهپیچی سهلایه مجهز است، برق، اتصال زمین مشترک و خطوط میدانی گسسته یا آنالوگ را از طریق کانالهای داخلی مستقل توزیع میکند. 1797-TB3 از طریق یک رابط بکپلین FlexBus نر/ماده یکپارچه، بهصورت ساختاری به مجموعههای پایه مجاور متصل میشود و دادهها و برق ذاتاً ایمن را از منابع تغذیه اصلی در سراسر آرایه کامل چندماژوله عبور میدهد. این قطعه در محیطهای استخراج و فرآوری سنگین—مانند تأسیسات گاز دریایی، سرچاههای خشکی، سامانههای ذخیرهسازی مواد شیمیایی و سیلوهای فرآوری غلات—به کار میرود؛ محیطهایی که به پایههای مکانیکی مقاوم برای محدود کردن جرقههای اشتعال نیاز دارند.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Rockwell Automation / Allen-Bradley |
| برند | FLEX Ex |
| شماره قطعه | 1797-TB3 |
| نوع قطعه | واحد پایه ترمینال ذاتاً ایمن |
| نوع اتصال نهایی | ترمینالهای پیچی سهلایه |
| تعداد نقاط ترمینال | 36 |
| ظرفیت سطح مقطع سیم | ۰٫۳۴ تا ۲٫۵ میلیمتر مربع (۲۲ تا ۱۲ AWG)، سیم مسی مفتولی یا افشان |
| حداکثر ولتاژ نامی | ۳۲ ولت DC |
| حداکثر جریان نامی | ۲ آمپر برای هر اتصال |
| مانع ایزولاسیون | جداسازیهای داخلی گالوانیکی و فیزیکی ایمنی |
| دمای کارکرد | ۲۰- تا ۶۰ درجه سانتیگراد |
| دمای نگهداری | ۴۰- تا ۸۵ درجه سانتیگراد |
| رطوبت نسبی | ۵٪ تا ۹۵٪، بدون میعان |
| کشور مبدأ | ایالات متحده آمریکا |
| وزن تقریبی | ۰٫۲۵ کیلوگرم |
| ابعاد تقریبی | ۹۴ میلیمتر × ۹۴ میلیمتر × ۶۹ میلیمتر |
| محل ردیف ترمینال | بلوک تخصیص معمول |
|---|---|
| ردیف A (لایه بالایی) | گرههای سیمکشی سیگنال ورودی/خروجی ۰ تا ۷ |
| ردیف B (لایه میانی) | نقاط توزیع برق منبعدهنده (با محدودیت جریان) |
| ردیف C (لایه پایینی) | گرههای مرجع مشترک برگشت و اتصالات زمین شاسی |
قلابهای نگهدارنده بالایی مجموعه را روی لبه بالایی ردیابی یک ریل DIN استاندارد 35 میلیمتری قرار دهید. پایه را به سمت پایین خم کنید تا ضامن کششی فلزی پایینی با صدای کلیک محکم روی ریل مسیر پایینی قفل شود.
ماژولهای پایه متوالی را بهصورت جانبی روی ریل DIN بلغزانید تا سوکت مادگی FlexBus واحد جدید کاملاً با پینهای نری واحد قبلی جفت شود. بررسی کنید زبانههای قفل جانبی کاملاً درگیر شده باشند تا انتقال پیوسته مسیر برق تضمین شود.
عایق سیمهای ورودی سیگنال را به طول تقریبی 7 میلیمتر (0.28 اینچ) جدا کنید. هادی را در ترمینال گیره پیچی مناسب وارد کرده و پیچ گیره را با گشتاور 0.56 N-m (5.0 lb-in) سفت کنید تا از جرقهزنی ناشی از شل بودن سیم جلوگیری شود.
تأیید کنید که همه تجهیزات ابزار دقیق متصل، پارامترهای انرژی ذاتاً ایمن منطبق با ماژول نصبشده در پایه را رعایت میکنند. اطمینان حاصل کنید که محفظه محلی حداقل سطح حفاظت در برابر نفوذ گردوغبار و آب متناسب با منطقه نصب موردنظر را حفظ میکند.
وظیفه اصلی این قطعه سازهای چیست؟
این قطعه بهعنوان پایه نصب فیزیکی و رابط ترمینالبندی سیمکشی برای ماژولهای الکترونیکی عملیاتی در مناطق خطرناک عمل میکند.
آیا میتوان از این واحد با ماژولهای استاندارد غیرخطرناک سری 1794 استفاده کرد؟
خیر، این واحد کدگذاری شده و منحصراً برای استفاده با مجموعههای سختافزاری سری 1797 ذاتاً ایمن طراحی شده است.
چه اندازه سیمی را میتوان در ترمینالهای پیچی ترمینالبندی کرد؟
ترمینالبلوکها سیمهای مسی یکرشتهای یا افشان را در اندازههای 22 AWG تا 12 AWG میپذیرند.
آیا جدا کردن پایهها در حالی که منبع تغذیه سیستم روشن است ایمن است؟
خیر، پیش از جدا کردن واحدهای پایه، برق ورودی را از منبع اصلی ایزوله کنید تا از قطع شدن گذرگاه پشتی داخلی جلوگیری شود.
آیا این پایه دارای لینک آداپتور ارتباطی یکپارچه است؟
خیر، این یک بستر سیمکشی غیرفعال است که به یک ماژول آداپتور شبکه جداگانه نصبشده در جلوی مجموعه ریل متکی است.
سیگنالهای میدانی چگونه به ماژول کنترل متصلشده هدایت میشوند؟
پینهای الکتریکی پشت ماژول فعال، به ماتریس سوکتهایی متصل میشوند که مستقیماً در مرکز پایه تعبیه شده است.
آیا هنگام استفاده از این واحد، ترمینالبلوکهای اتصال زمین جداگانه لازم است؟
طبقه پایینی نقاط اختصاصی اتصال زمین شاسی را فراهم میکند که برای اتصال شیلد ابزارها بدون نیاز به ترمینالبلوکهای خارجی اضافی طراحی شدهاند.
حداکثر مشخصات گشتاور برای پیچهای ترمینال چقدر است؟
برای اطمینان از اتصال ایمن و کممقاومت، همه پیچهای گیره سیم را حداکثر تا گشتاور 0.56 N-m یا 5.0 lb-in سفت کنید.
آیا میتوان ماژول الکترونیکی را در حالی که سیمکشی میدانی متصل است تعویض کرد؟
بله، طراحی پایه ترمینال امکان جدا کردن ماژول پردازش را بدون جابهجا کردن سیمهای ترمینالبندی میدانی فراهم میکند.
در مجموع چند نقطه اتصال سیگنال روی واحد وجود دارد؟
این واحد دارای سیوشش پیچ ترمینال مجزا است که بهطور مساوی در سه ردیف افقی جداگانه تقسیم شدهاند.
