کنترلر مدولار درایو AC PowerFlex 40 آلن-برادلی 22B-D4P0N104

مروری بر محصول

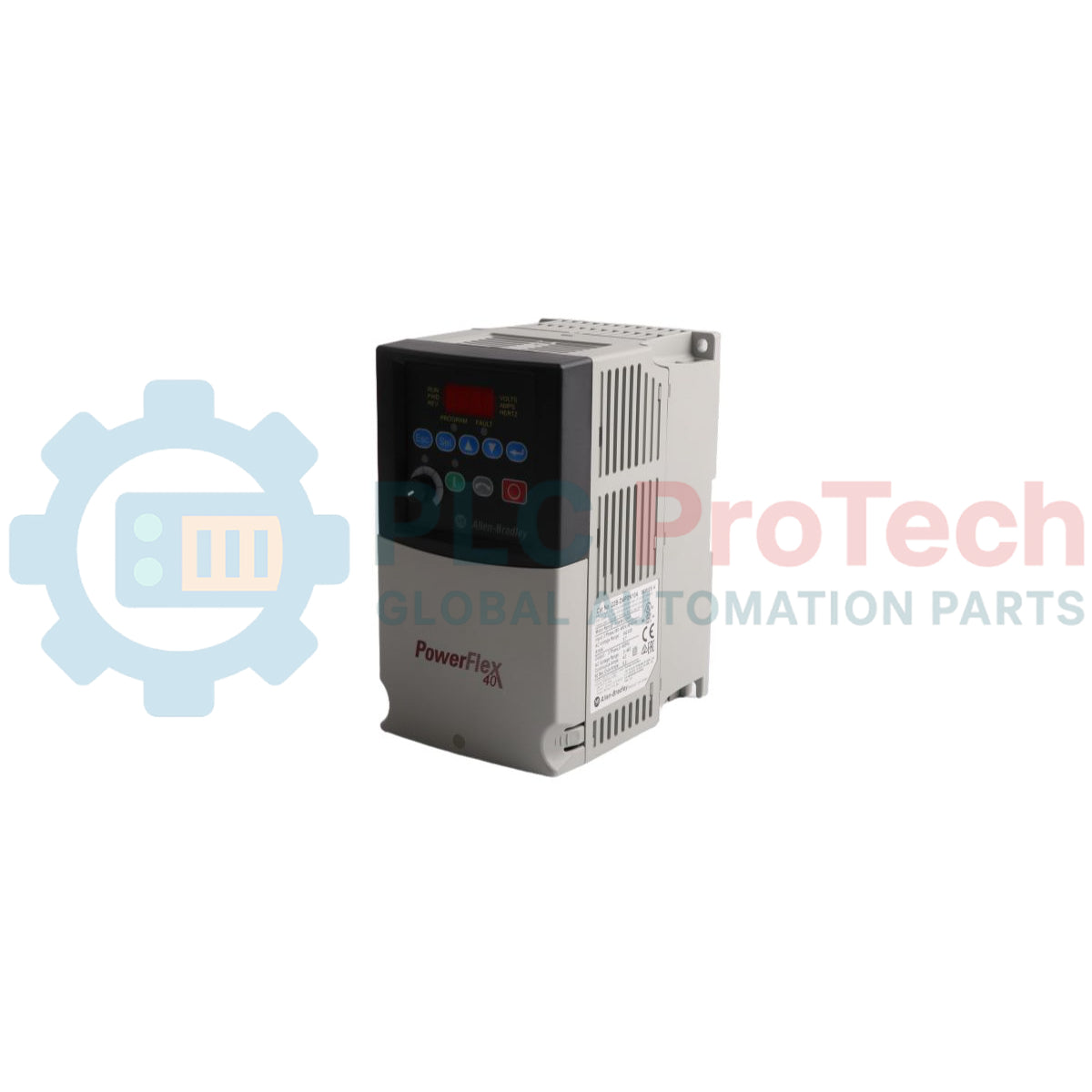

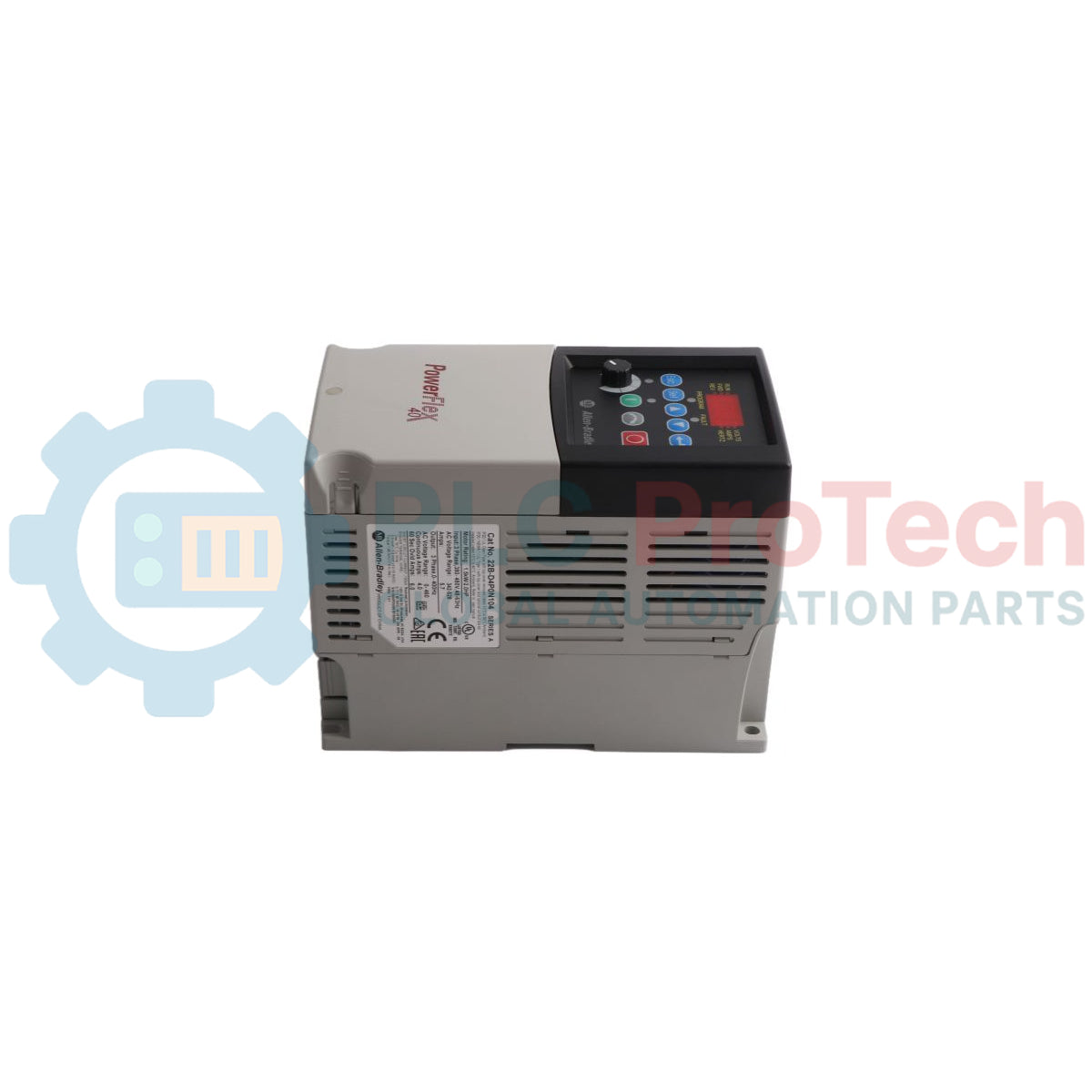

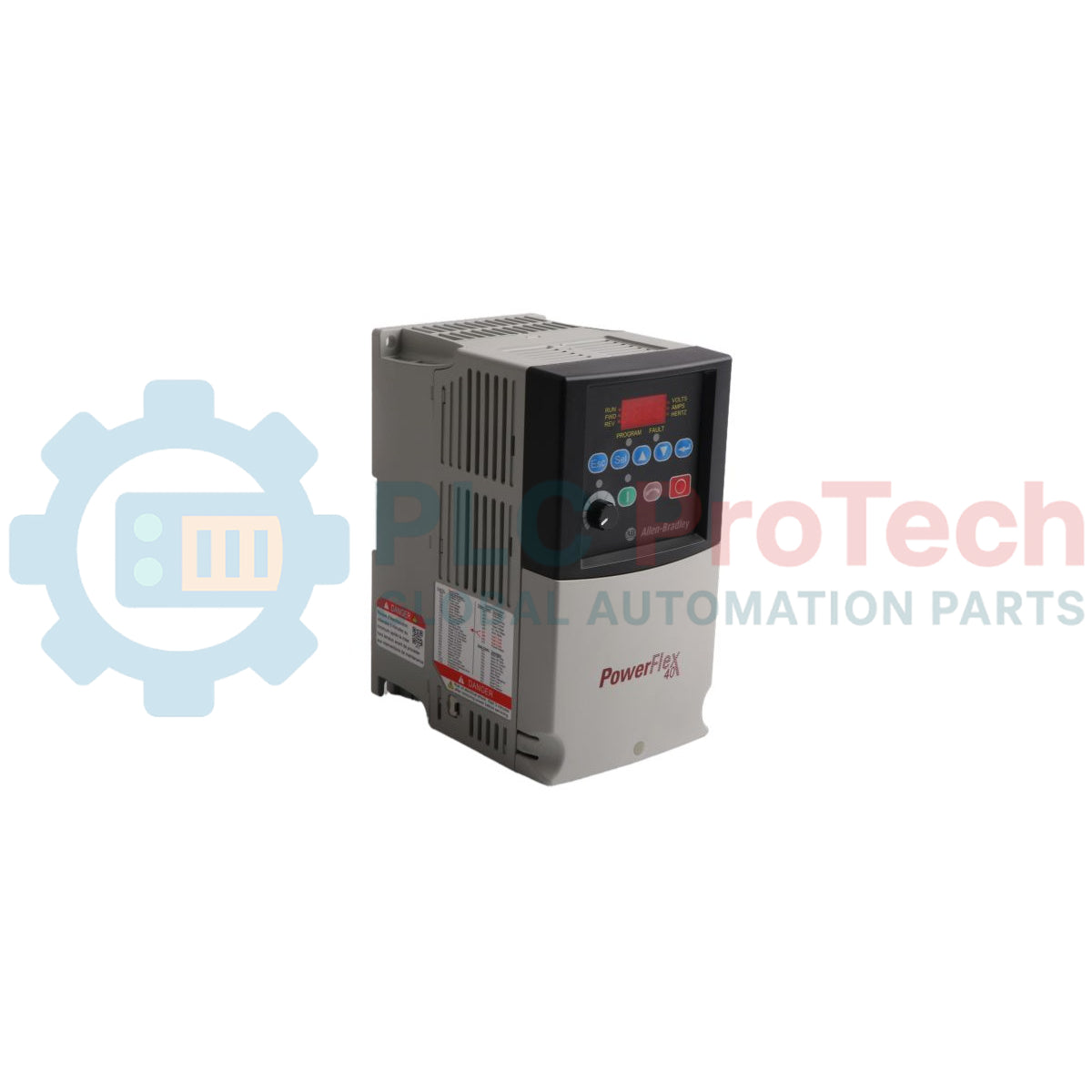

Allen-Bradley 22B-D4P0N104 (22BD4P0N104) یک درایو AC PowerFlex 40 با عملکرد بالا است که برای ارائه کنترل موتور چندمنظوره در قالبی جمع‌وجور و صرفه‌جویی در فضا طراحی شده است. این درایو برای محیط‌های صنعتی پرتقاضا مانند تصفیه فاضلاب، جابجایی مواد و خطوط مونتاژ خودرو مهندسی شده و در کاربردهایی که نیاز به تنظیم دقیق سرعت و تولید گشتاور بالا دارند، عملکرد برجسته‌ای دارد. با ادغام کنترل برداری بدون سنسور، 22B-D4P0N104 عملکرد بهینه موتور را در شرایط بار متغیر تضمین می‌کند و به طور قابل توجهی تنش مکانیکی و زمان‌های توقف ناخواسته را کاهش می‌دهد. طراحی مدولار و صفحه کلید داخلی آن امکان استقرار سریع و نگهداری ساده در زیرساخت‌های حیاتی را فراهم می‌کند.

پیکربندی فنی (بررسی عمیق)

مدل 22B-D4P0N104 از معماری سخت‌افزاری پیشرفته‌ای بهره می‌برد که برای سیستم‌های برق سه‌فاز 480 ولت متناوب طراحی شده است. رتبه ولتاژ "D" نشان‌دهنده سازگاری آن با شبکه‌های صنعتی با ولتاژ بالا است، در حالی که علامت "4P0" جریان خروجی دقیق 4.0 آمپر را مشخص می‌کند. برخلاف اینورترهای فرکانس پایه، این واحد PowerFlex 40 دارای محفظه IP20 (نوع باز) است که برای نصب در کابینت طراحی شده است.

رابط کنترل از قابلیت StepLogic پشتیبانی می‌کند که اجازه می‌دهد درایو به عنوان کنترل‌کننده منطقی ثانویه برای وظایف ساده توالی‌سازی عمل کند و نیاز به PLCهای کوچک‌تر در کاربردهای ساده مانند نقاله یا فن را حذف می‌کند. ارتباطات از طریق پورت RS-485 یکپارچه انجام می‌شود که از پیکربندی چندقطعه‌ای پشتیبانی می‌کند. علاوه بر این، سیستم مدیریت حرارتی درایو برای نصب با چگالی بالا بهینه شده است و امکان نصب چند واحد کنار هم را برای کاهش فضای پنل فراهم می‌کند.

مشخصات فنی

سؤالات متداول فنی

س1: تفاوت اصلی بین سری PowerFlex 4 و PowerFlex 40 چیست؟

ج1: PowerFlex 40، به‌ویژه مدل 22B-D4P0N104، کنترل برداری بدون سنسور و قابلیت‌های ورودی/خروجی گسترده‌تری ارائه می‌دهد، در حالی که PowerFlex 4 محدود به کنترل ولت بر هرتز و پروفایل‌های کاربردی ساده‌تر است.

س2: آیا می‌توان از 22B-D4P0N104 با ورودی برق تک‌فاز استفاده کرد؟

ج2: خیر. این مدل خاص فقط برای ورودی 480 VAC سه‌فاز طراحی شده است. استفاده از منبع تک‌فاز باعث ایجاد خطای کم‌ولتاژ و احتمال آسیب به خازن‌های باس DC می‌شود.

س3: چگونه خطای "بار اضافی درایو" (Fault F007) را در این واحد رفع کنم؟

ج3: تنظیمات پلاک موتور را در پارامترهای درایو (P031 و P032) بررسی کنید. اطمینان حاصل کنید که بار از جریان پیوسته 4.0 آمپر تجاوز نمی‌کند و فن‌های خنک‌کننده مسدود نشده‌اند.

راهنمای مهندسی و نصب

• مدیریت حرارتی: برای نصب کنار هم، حداقل فاصله عمودی 120 میلی‌متر بالاتر و پایین‌تر از درایو را رعایت کنید. اگر دمای محیط بیش از 40 درجه سانتی‌گراد باشد، پوشش گرد و غبار بالایی باید برداشته شود تا رتبه دمای 50 درجه سانتی‌گراد حفظ شود.

• سازگاری الکترومغناطیسی (EMC): برای همه نصب‌ها از کابل‌های موتور شیلددار استفاده کنید. شیلد را در انتهای درایو با گیره 360 درجه زمین کنید تا تداخل نویز فرکانس بالا با سیگنال‌های آنالوگ PLC مجاور به حداقل برسد.

• ترمز دینامیکی: اگر کاربرد شامل بارهای با اینرسی بالا (مثلاً فن‌های بزرگ) است، یک مقاومت ترمز خارجی به ترمینال‌های BR+ و BR- نصب کنید تا از قطع‌های اضافه ولتاژ هنگام کاهش سرعت جلوگیری شود.

مزایای مهندسی

مدل 22B-D4P0N104 برای دوام در بخش‌های صنعتی سخت طراحی شده است. قابلیت "Zero Stacking" آن امکان بهره‌وری فضایی بسیار بالا را بدون کاهش عملکرد واحد فراهم می‌کند. این درایو با تحمل لرزش بالا و گزینه‌های پوشش محافظ، عملکرد قابل اطمینانی در محیط‌های مستعد شوک مکانیکی یا بخارات شیمیایی ارائه می‌دهد. علاوه بر این، با معماری‌های قدیمی‌تر PowerFlex سازگاری دارد و مسیر مهاجرت بدون دردسری برای سیستم‌های کنترل قدیمی فراهم می‌کند.
