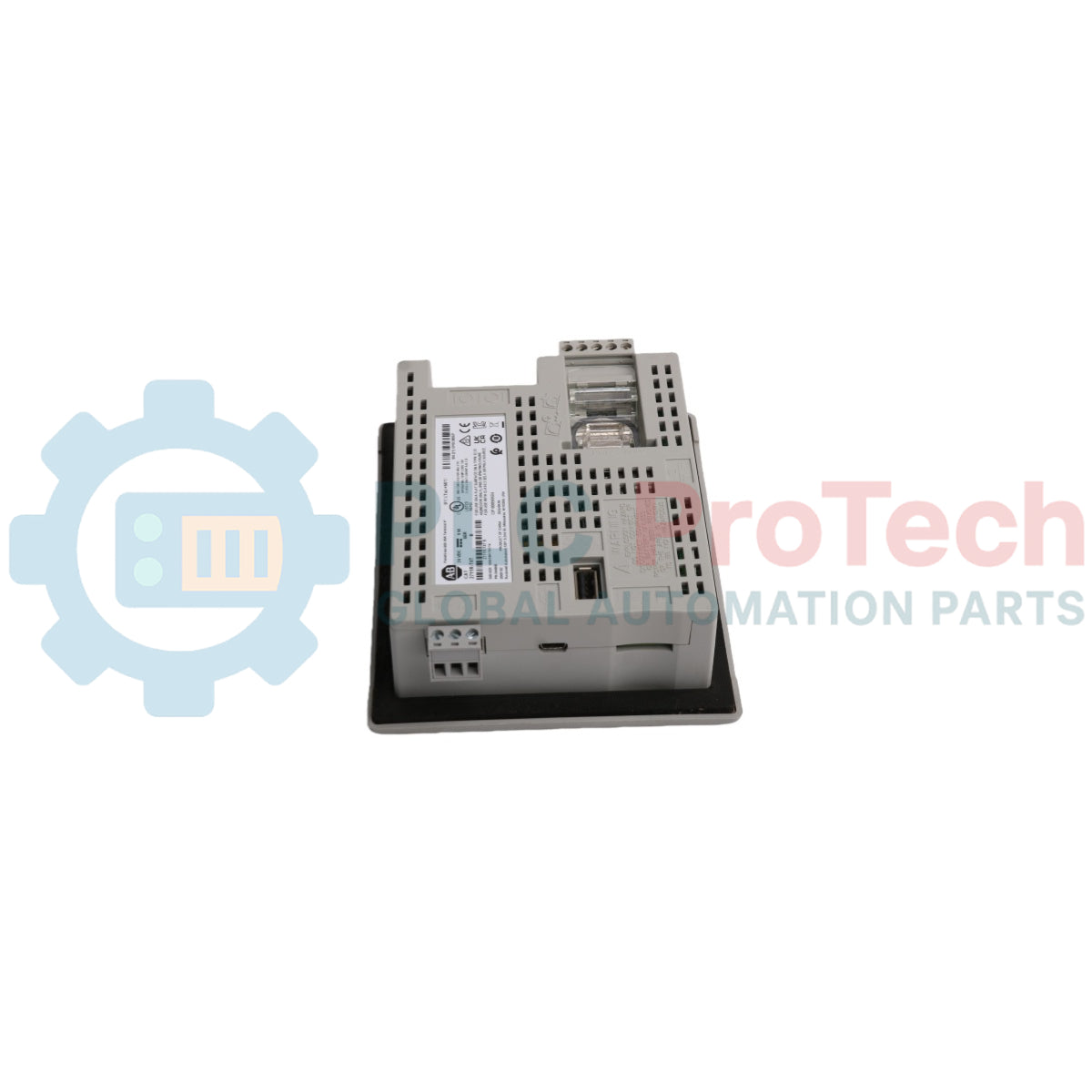

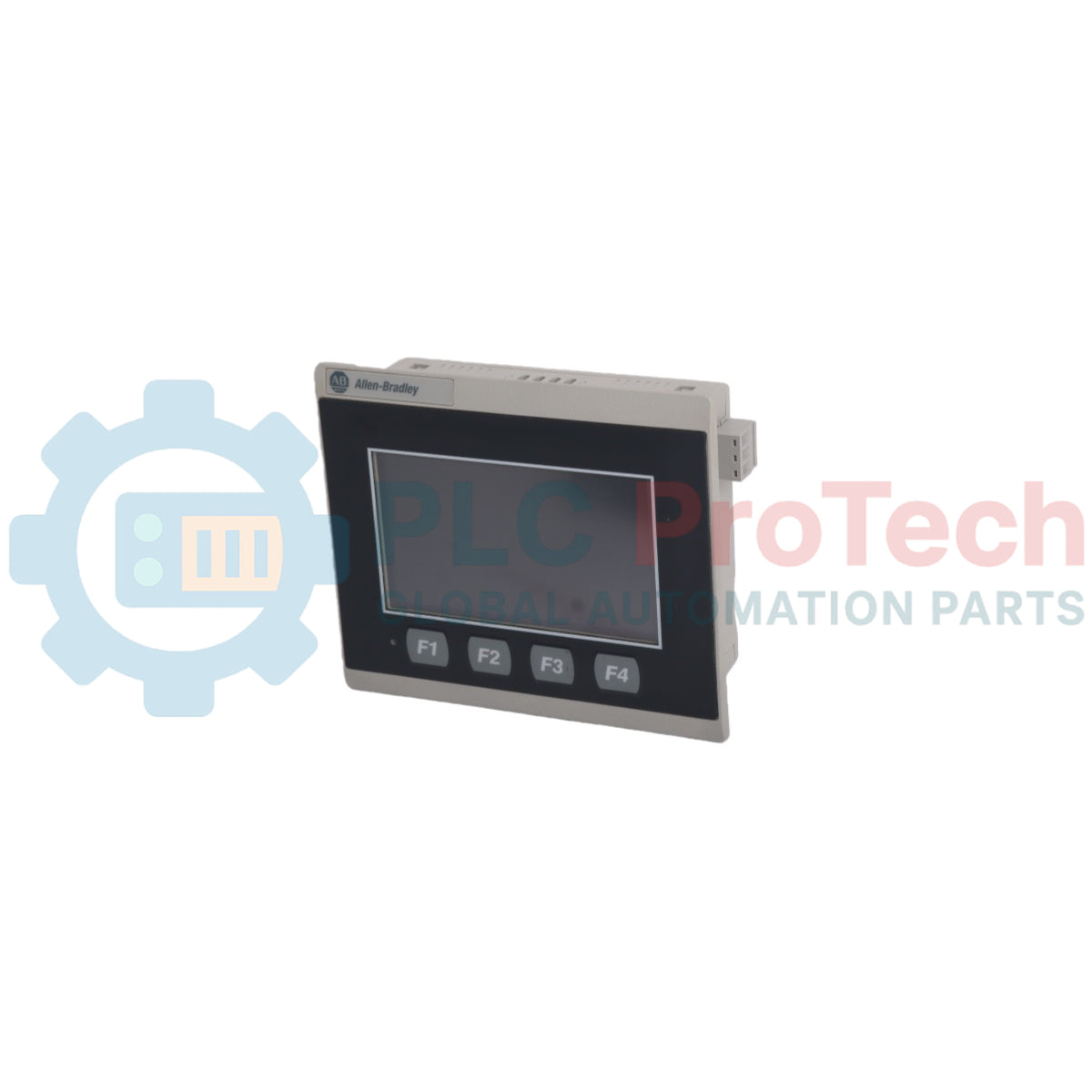

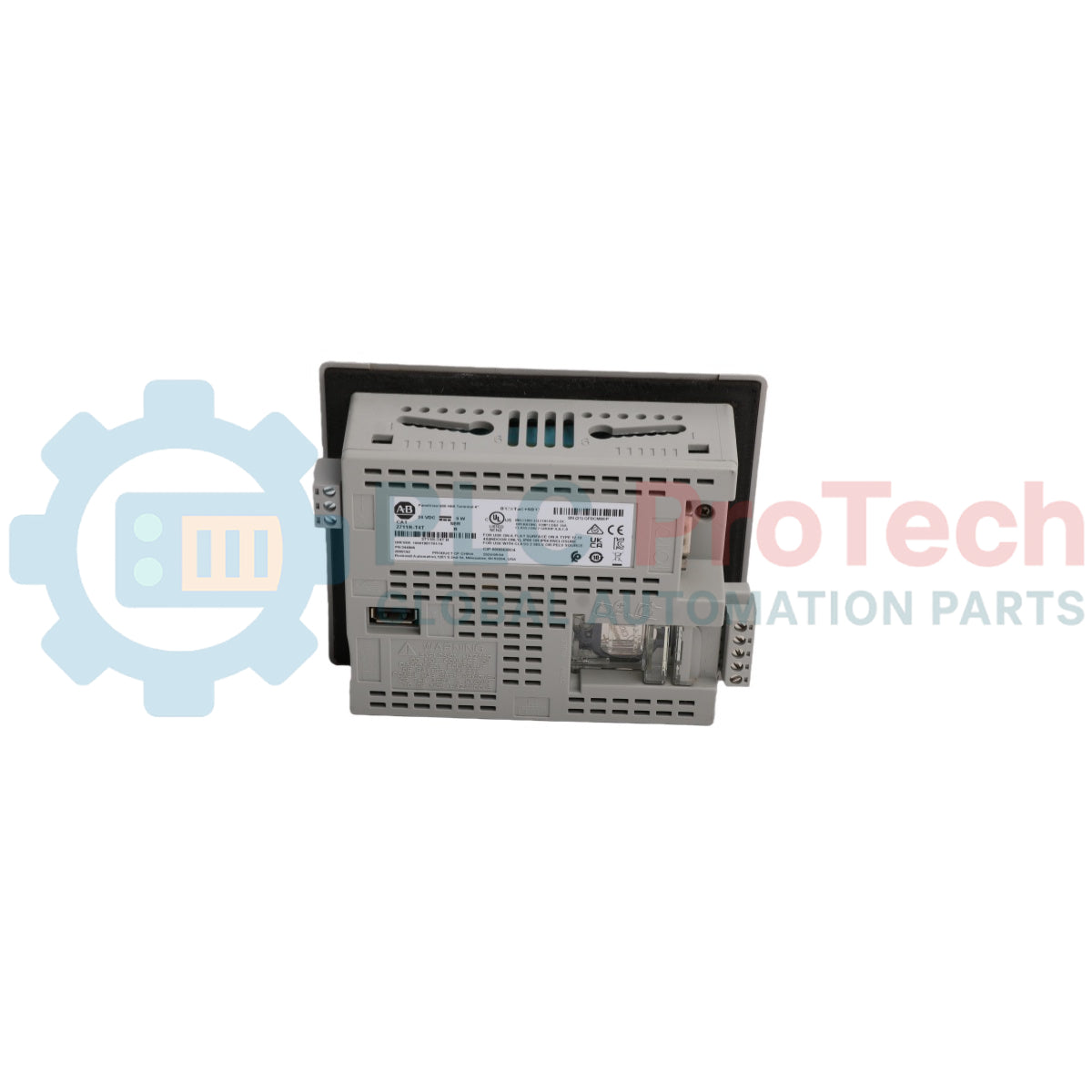

رابط کاربری انسان و ماشین عریض PanelView 800 مدل Allen-Bradley 2711R-T4T

معرفی محصول

 2711R-T4T یک پایانه رابط کاربری اپراتور عریض ۴٫۳ اینچی و پربازده از خانواده Allen-Bradley PanelView 800 است. این HMI به‌طور ویژه برای استفاده با کنترلرهای  Micro800® و CompactLogix™ 5370 بهینه‌سازی شده و دارای نمایشگر رنگی TFT درخشان و پردازنده قدرتمند ۸۰۰MHz است تا عملکرد لمسی روان و پاسخ‌گو را تضمین کند.

 2711R-T4T برای کاربردهای صنعتی کوچک تا متوسط و با هدف انعطاف‌پذیری طراحی شده است و از جهت‌گیری افقی و عمودی پشتیبانی می‌کند تا با فضای اختصاصی ماشین سازگار شود. این پایانه با اتصال یکپارچه Ethernet/IP، سرور Virtual Network Computing (VNC) برای پایش از راه دور و درجه حفاظت مقاوم NEMA 4X/IP65، راهکاری ایدئال برای ماشین‌های بسته‌بندی، ایستگاه‌های پمپاژ و سامانه‌های جابه‌جایی مواد است.

پیکربندی فنی

PanelView 800 برای اتصال صنعتی مدرن و توسعه سریع مهندسی شده است:

• نمایشگر TFT عریض: دارای نمایشگر رنگی با وضوح ۴۸۰ × ۲۷۲ و عمر نور پس‌زمینه ۴۰٬۰۰۰ ساعت است که دید واضحی برای گرافیک‌های پیچیده فرایند فراهم می‌کند.

• یکپارچه‌سازی Micro800: ارجاع مستقیم به تگ‌ها و قابلیت دانلود عبوری را فراهم می‌کند و زمان مهندسی را به‌طور چشمگیری کاهش می‌دهد.

• پایش از راه دور: به سرور VNC یکپارچه مجهز است و به تیم‌های نگهداری اجازه می‌دهد پایانه را از طریق مرورگر وب یا برنامه تلفن همراه عیب‌یابی و پایش کنند.

• فضای ذخیره‌سازی قابل توسعه: به یک درگاه میزبان USB و یک شیار microSD™ (با پشتیبانی تا ۳۲ GB) مجهز است و مدیریت دستورالعمل‌ها، ثبت داده‌ها و به‌روزرسانی آسان میان‌افزار را امکان‌پذیر می‌کند.

• دوام صنعتی: برای تحمل محیط‌های سخت طراحی شده است و مقاومت در برابر ضربه تا ۱۵g و محدوده دمای عملیاتی گسترده (۰ تا ۵۰ °C) دارد.

مشخصات فنی

سؤالات متداول فنی

آیا 2711R-T4T از کنترلرهای CompactLogix پشتیبانی می‌کند؟

بله. این دستگاه اگرچه برای Micro800 بهینه شده است، از طریق Ethernet/IP اتصال یکپارچه‌ای به کنترلرهای CompactLogix 5370 (L1، L2 و L3) فراهم می‌کند.

آیا می‌توانم برای ثبت داده از هر کارت microSD استفاده کنم؟

استفاده از کارت‌های microSD صنعتی اکیداً توصیه می‌شود. ترمینال از کارت‌های SDSC و SDHC رده 6/10 با قالب FAT16 یا FAT32 و ظرفیت حداکثر 32 GB پشتیبانی می‌کند.

آیا می‌توان ترمینال را به‌صورت عمودی نصب کرد؟

بله. 2711R-T4T حالت‌های کاربردی انعطاف‌پذیری ارائه می‌دهد که به شما امکان می‌دهد صفحه‌ها را در جهت افقی یا عمودی طراحی و اجرا کنید.

راهنمای مهندسی و نصب

نصب و آب‌بندی محیطی

2711R-T4T یک واحد نصب دیواری/مستقیم است. برای حفظ درجه‌بندی‌های  IP65 و NEMA 4X ، اطمینان حاصل کنید که واشر نصب به‌درستی روی سطحی صاف و تمیز قرار گرفته باشد. محفظه برای استفاده در محیط داخلی طراحی شده و در برابر گردوغبار، چکه مایعات و آب پرفشار شلنگ محافظت می‌کند.

سیم‌کشی و ایمنی برق

• ورودی برق: از سیم مسی با تحمل دمایی 90 °C (194 °F) استفاده کنید. برای پیکربندی تک‌سیم، از سیم 22–14 AWG و برای پیکربندی دوسیم، از سیم 22–16 AWG استفاده کنید.

• ارت: از اتصال صحیح ترمینال به زمین اطمینان حاصل کنید تا اثرات تداخل الکترومغناطیسی (EMI) و تخلیه الکترواستاتیکی (ESD) کاهش یابد. این دستگاه برای تخلیه‌های تماسی 6 kV و هوایی 8 kV آزمایش شده است.

• مدیریت گرما: ترمینال تقریباً 23 BTU/ساعت گرما دفع می‌کند. در تابلوهای با تراکم بالا، از تهویه کافی اطمینان حاصل کنید تا دمای هوای اطراف کمتر از 50 °C (122 °F) بماند.

راه‌اندازی ارتباطات

پورت اصلی برنامه‌نویسی، پورت اترنت است. برای کنترلرهای Micro800، از قابلیت «ارجاع مستقیم به تگ» در نرم‌افزار Connected Components Workbench (CCW) استفاده کنید تا از ورود دستی نام تگ‌ها جلوگیری شود؛ این کار احتمال خطاهای ارتباطی را کاهش می‌دهد.
