کنترلر ایمنی Allen-Bradley 5069-L330ERMS2 Compact GuardLogix 5380 SIL2

SKU 5069-L330ERMS2

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Allen-Bradley
شماره محصول: 5069-L330ERMS2
Origin ایالات متحده آمریکا
نوع محصول: کنترلرهای ایمنی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 0.85 kg
ابعاد: 145 x 100 x 140 mm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

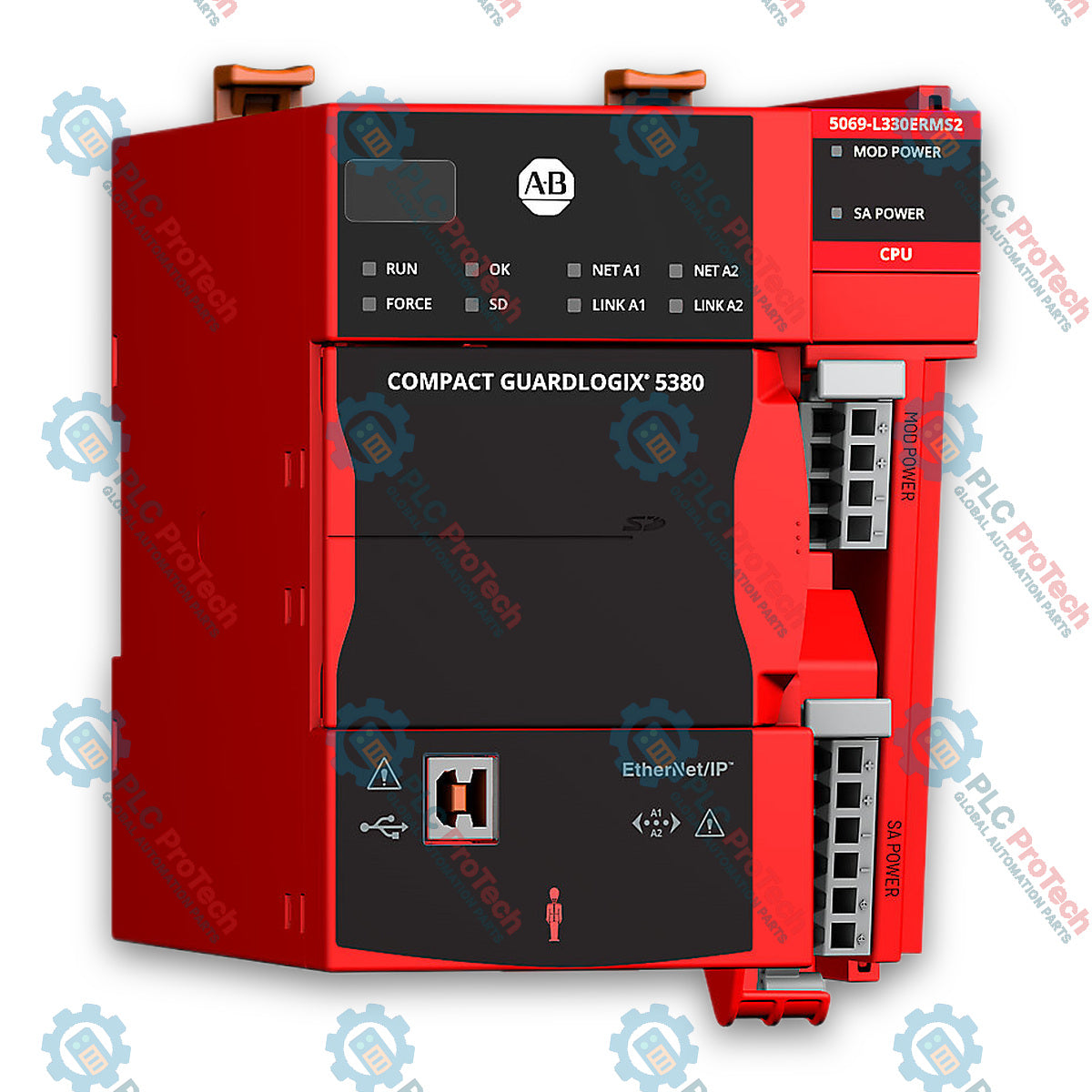

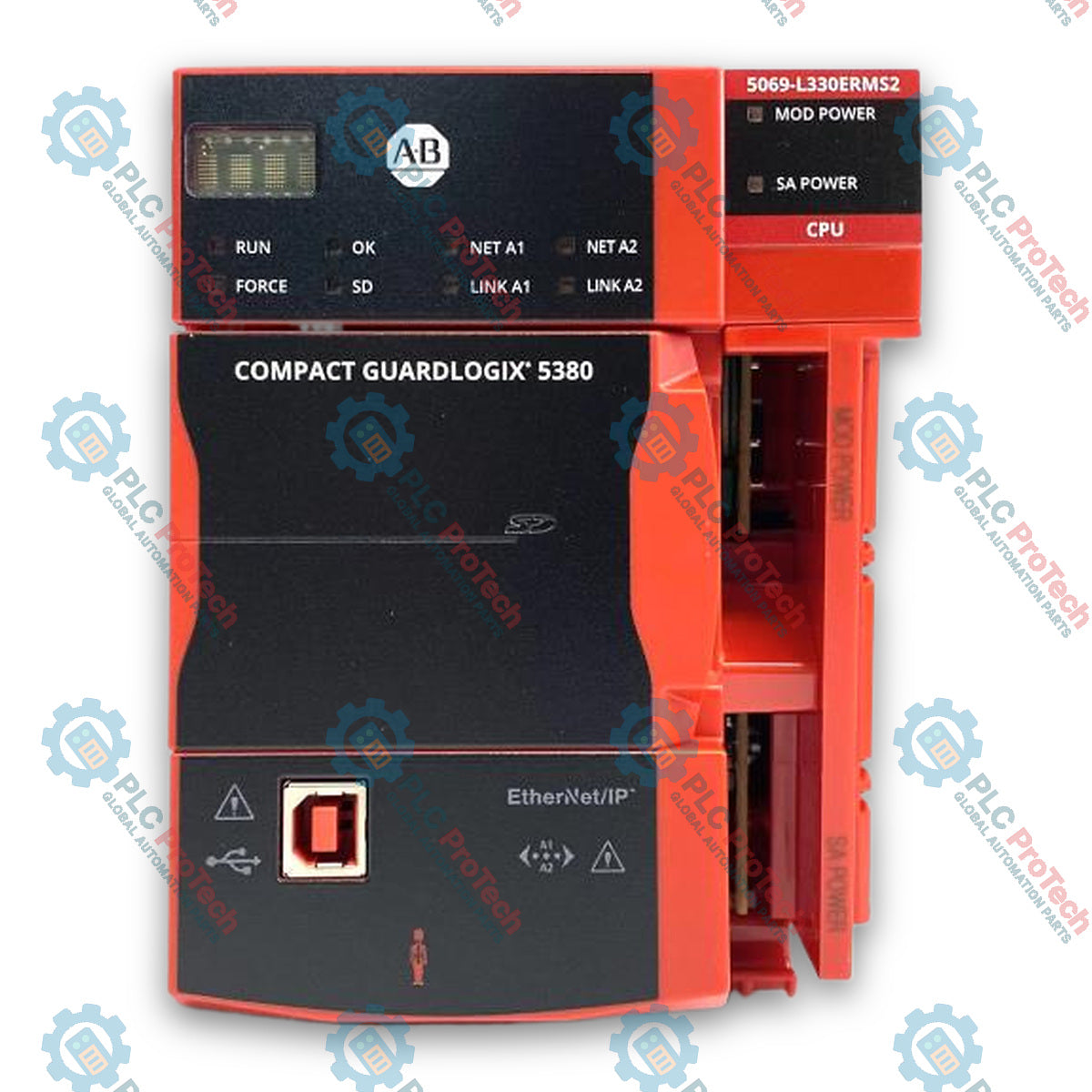

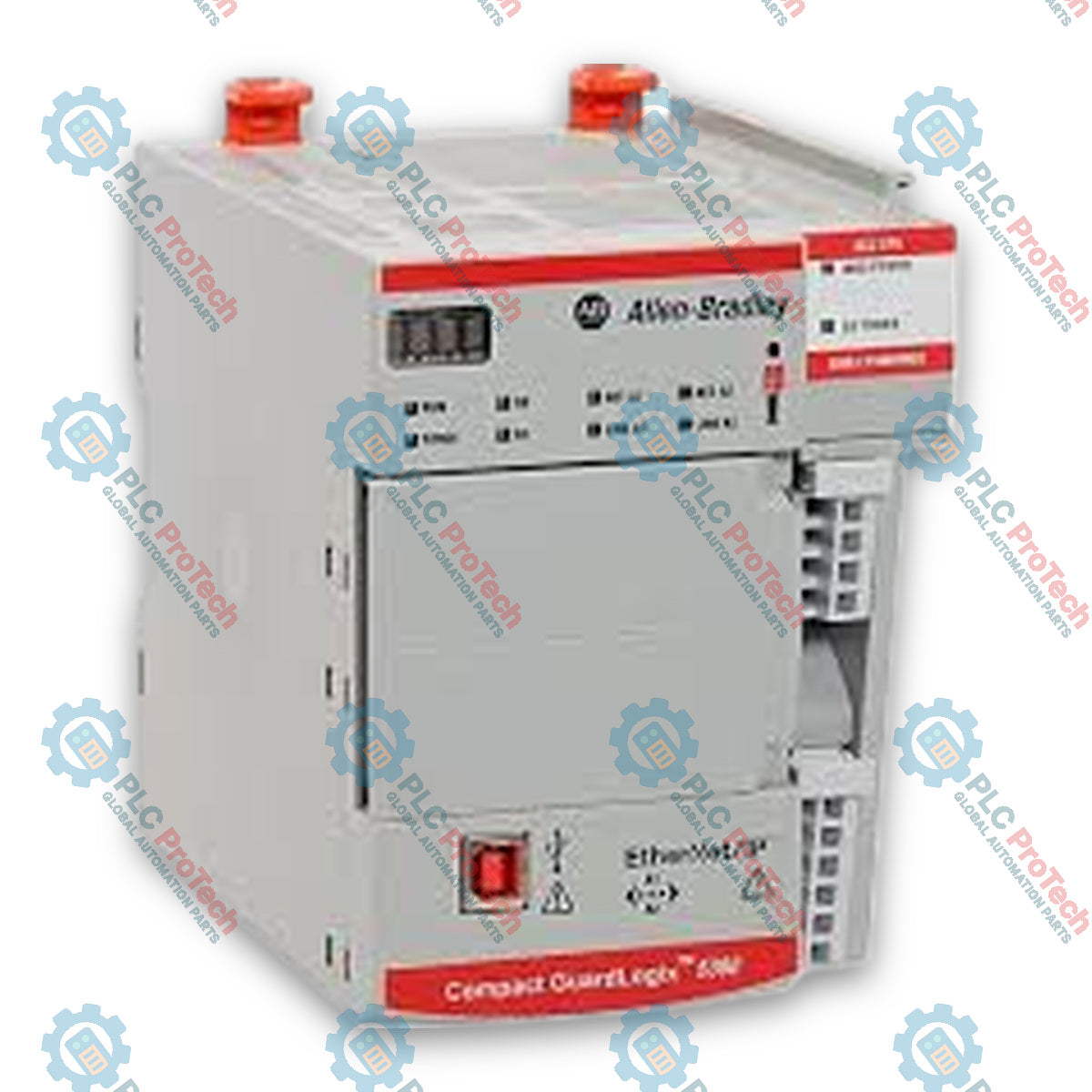

Allen-Bradley 5069-L330ERMS2 یک کنترلر ایمنی Compact GuardLogix 5380 است که برای کنترل عملکردبالای ماشین، حرکت یکپارچه و کاربردهای ایمنی عملکردی طراحی شده است. این کنترلر که در پلتفرم CompactLogix به‌عنوان یک واحد پردازشی دومحوره عمل می‌کند، از وظایف کنترلی استاندارد پشتیبانی کرده و هم‌زمان روال‌های ایمنی اختصاصی را تا سطح یکپارچگی ایمنی 2 (SIL 2) و سطح عملکرد d (PLd) اجرا می‌کند. این کنترلر دارای 3.0 مگابایت حافظه کاربر استاندارد و 1.5 مگابایت حافظه کاربر ایمنی است و محیط اجرایی قدرتمندی را برای منطق نردبانی پیچیده، متن ساختاریافته، بلوک‌های تابع و فرمان‌های حرکتی فراهم می‌کند.

کنترلر 5069-L330ERMS2 با دو پورت اترنت داخلی ساخته شده است و از توپولوژی‌های شبکه پرسرعت، از جمله حلقه سطح دستگاه (DLR)، خطی و ستاره‌ای، پشتیبانی می‌کند. این کنترلر به‌صورت بومی از CIP Safety روی EtherNet/IP پشتیبانی می‌کند و ارتباط ایمن با ماژول‌های ورودی/خروجی ایمنی توزیع‌شده، درایوها و تجهیزات میدانی را امکان‌پذیر می‌سازد. این واحد با قابلیت حرکت یکپارچه می‌تواند حداکثر 16 محور حرکتی را از طریق شبکه EtherNet/IP کنترل کند. کنترلر مستقیماً به حداکثر 31 ماژول ورودی/خروجی محلی Compact 5000 متصل می‌شود و حداکثر 60 گره شبکه را مدیریت می‌کند؛ بنابراین به‌عنوان یک مرکز کنترل مقیاس‌پذیر برای خطوط تولید خودکار و ماشین‌آلات حساس از نظر ایمنی عمل می‌کند.

ویژگی‌ها

معماری حافظه دوگانه: دارای 3.0 مگابایت حافظه استاندارد و 1.5 مگابایت حافظه اختصاصی ایمنی برای اجرای برنامه‌های با یکپارچگی بالا است.
انطباق با الزامات ایمنی عملکردی: از طریق وظایف ایمنی اختصاصی، به سطح ایمنی SIL 2 (IEC 61508) و سطح عملکرد PLd (ISO 13849-1) دست می‌یابد.
کنترل حرکت یکپارچه: از حداکثر 16 محور CIP Motion از طریق EtherNet/IP برای کنترل همگام سرووها و درایوها پشتیبانی می‌کند.
توپولوژی‌های شبکه انعطاف‌پذیر: دو پورت اترنت داخلی، نرخ ارتباط گیگابیتی را در پیکربندی‌های DLR، خطی و ستاره‌ای پشتیبانی می‌کنند.
دو IP و جداسازی شبکه: از حالت Dual-IP برای جداسازی ترافیک سطح سازمانی از شبکه دستگاه‌های محلی در سطح ماشین پشتیبانی می‌کند.
قابلیت توسعه محلی: به‌صورت مستقیم از حداکثر 31 ماژول ورودی/خروجی استاندارد و ایمنی Compact 5000 پشتیبانی می‌کند.
حد گره مقیاس‌پذیر: مدیریت حداکثر ۶۰ گره شبکه EtherNet/IP برای I/O، درایوها و رابط‌های انسان‌ـ‌ماشین از راه دور.
ذخیره‌سازی قابل‌جابه‌جایی: شامل شکاف کارت Secure Digital مدل 1784-SD2 برای پشتیبان‌گیری، بازیابی و ثبت گزارش‌های عیب‌یابی غیرفرار پروژه است.

کاربردها

کنترل ماشین‌های ایمنی‌حساس: ایمن‌سازی سلول‌های رباتیک، خطوط مونتاژ خودکار، ماشین‌آلات بسته‌بندی و سیستم‌های جابه‌جایی مواد که به ایمنی عملکردی SIL 2 / PLd نیاز دارند.
سیستم‌های حرکتی همگام: کنترل سروو درایوهای چندمحوره، سیستم‌های گانتری و میزهای ایندکسینگ با استفاده از CIP Motion روی EtherNet/IP.
شبکه‌های صنعتی توزیع‌شده: اتصال سیستم‌های کنترل مرکزی به Compact 5000 I/O، Guard I/O و POINT Guard I/O از راه دور در سراسر شبکه‌های DLR.

مشخصات فنی

عمومی

پارامتر	مشخصات
سازنده	Allen-Bradley / Rockwell Automation
برند	Compact GuardLogix 5380
مدل دقیق	5069-L330ERMS2
نوع محصول	کنترلر ایمنی Compact GuardLogix SIL2
حافظه استاندارد	۳.۰ مگابایت
حافظه ایمنی	۱.۵ مگابایت
گره‌های شبکه EtherNet/IP	حداکثر ۶۰
گسترش I/O محلی	حداکثر ۳۱ ماژول Compact 5000 I/O
محورهای حرکتی یکپارچه	حداکثر ۱۶ محور
وظایف کنترلر	۳۲ وظیفه در مجموع (۳۱ وظیفه استاندارد + ۱ وظیفه ایمنی)
برنامه در هر وظیفه	حداکثر ۱۰۰۰
حافظه غیرفرار	1784-SD2 (۱ گیگابایت) همراه کنترلر ارسال می‌شود

مشخصات الکتریکی و توان

پارامتر	مشخصات
نیازمندی منبع توان MOD	۱۸...۳۲V DC (دارای رده‌بندی SELV/PELV)
محدودیت جریان گذرگاه توان MOD	حداکثر ۵ A
نیازمندی منبع توان SA	۱۸...۳۲V DC (دارای رده‌بندی SELV/PELV)
محدودیت جریان گذرگاه توان SA	حداکثر ۱۰ A
اتلاف توان در بار کامل	۹ W
نمایشگر	نمایشگر وضعیت ۴ کاراکتری

ارتباطات

پارامتر	مشخصات
درگاه‌های ارتباطی تعبیه‌شده	۲ × اترنت (۱۰/۱۰۰/۱۰۰۰ مگابیت‌برثانیه RJ45)، ۱ × USB 2.0 نوع B
توپولوژی‌های شبکه	حلقه در سطح دستگاه (DLR)، خطی، ستاره‌ای
حالت‌های EtherNet/IP	حالت IP دوگانه، حالت خطی/DLR
پروتکل‌های پشتیبانی‌شده	EtherNet/IP، CIP Safety، CIP Sync، رابط سوکت

اتصالات / رابط‌ها

رابط	عملکرد
درگاه اترنت A1	رابط اصلی شبکه برای اتصالات EtherNet/IP در سطح DLR، خطی یا دستگاه
درگاه اترنت A2	رابط شبکه ثانویه برای جداسازی شبکه در سطح سازمانی یا شبکه‌های دارای IP دوگانه
درگاه USB	درگاه Type B 2.0 با سرعت کامل برای برنامه‌ریزی محلی، به‌روزرسانی میان‌افزار و عیب‌یابی
ترمینال قابل‌جداشدن برق MOD	اتصال ترمینال قابل‌جداشدن برای باس برق ماژول 24V DC با SELV/PELV
ترمینال قابل‌جداشدن برق SA	اتصال ترمینال قابل‌جداشدن برای باس برق حسگر/عملگر 24V DC با SELV/PELV
شیار کارت SD	محل قرارگیری کارت 1784-SD2 برای میان‌افزار، پشتیبان‌گیری از پروژه و عیب‌یابی سیستم

راهنمای نصب

الزامات محفظه: کنترلر را در یک محفظه صنعتی محافظ با درجه حفاظت IP54 یا معادل آن نصب کنید که دسترسی به آن فقط با ابزار امکان‌پذیر باشد.
نصب روی ریل DIN: پیش از سیم‌کشی، کنترلر را روی ریل DIN استاندارد EN 50022 با ابعاد 35 x 7.5 mm یا 35 x 15 mm محکم کنید.
ایزولاسیون برق: اطمینان حاصل کنید که منابع برق خارجی 24V DC مجزای دارای تأییدیه SELV/PELV برای ترمینال‌های برق MOD و برق SA فراهم شده باشند تا از انتشار نویز سیستم جلوگیری شود.
تأیید سیم‌کشی: پیش از وصل کردن برق، قطبیت صحیح و سطح مقطع سیم را برای کانکتورهای برق MOD (حداکثر جریان باس 5 A) و برق SA (حداکثر جریان باس 10 A) بررسی کنید.
ترمینیشن باس: همیشه درپوش انتهایی 5069-ECR را در سمت راست آخرین ماژول یا کنترلر Compact 5000 نصب کنید تا باس‌های داخلی برق و ارتباطات در برابر اتصال کوتاه یا آسیب ناشی از تخلیه الکترواستاتیکی محافظت شوند.

پیکربندی و راه‌اندازی

محیط نرم‌افزاری: کنترلر ایمنی را با استفاده از Studio 5000 Logix Designer نسخه 31.00.00 یا بالاتر پیکربندی کنید.
اختصاص آدرس IP: پارامترهای ارتباطی شبکه را با استفاده از ابزار BOOTP/DHCP، RSLinx Classic یا Studio 5000 از طریق USB یا Ethernet اختصاص دهید.
شماره شبکه ایمنی (SNN): یک شماره شبکه ایمنی منحصربه‌فرد ایجاد و به کنترلر و دستگاه‌های CIP Safety مرتبط در درخت پروژه اختصاص دهید تا اعتبارسنجی تطبیق متقابل ایمنی انجام شود.
قفل ایمنی: پس از تأیید روال‌های ایمنی و منطق برنامه، امضای ایمنی را ایجاد کرده و با استفاده از Studio 5000، حفاظت قفل ایمنی را اعمال کنید تا از تغییرات غیرمجاز منطق جلوگیری شود.
پشتیبان‌گیری غیرفرّار: منطق کاملاً اعتبارسنجی‌شده پروژه و پیکربندی شبکه را برای بازیابی خودکار هنگام چرخه‌های خاموش و روشن شدن برق، روی کارت نصب‌شده 1784-SD2 منتقل کنید.
