تولیدکننده: Allen-Bradley
شماره محصول: 5069-OB16
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول خروجی دیجیتال
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 175g
ابعاد: ۱۴۴.۶ × ۲۲ × ۱۰۵.۴ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

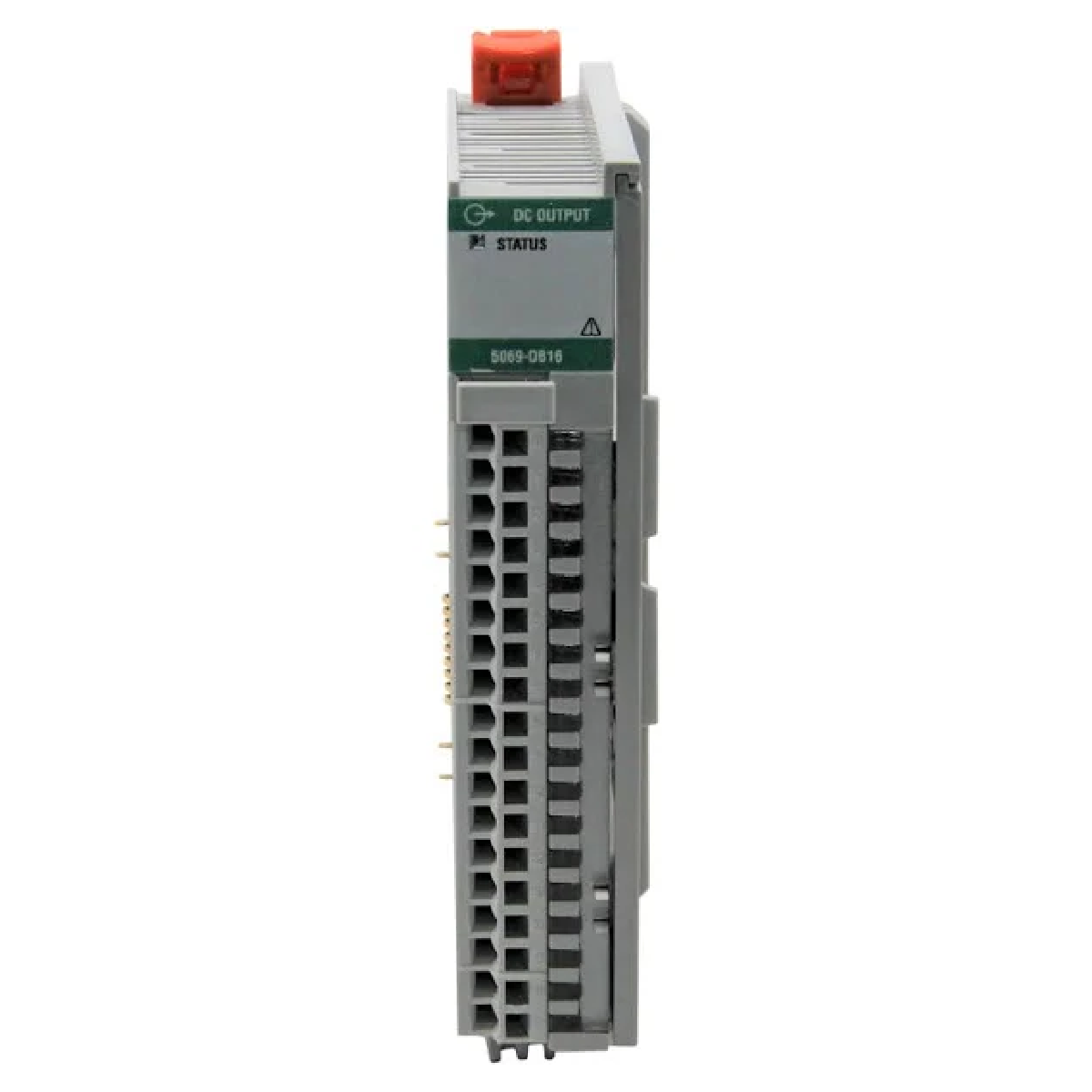

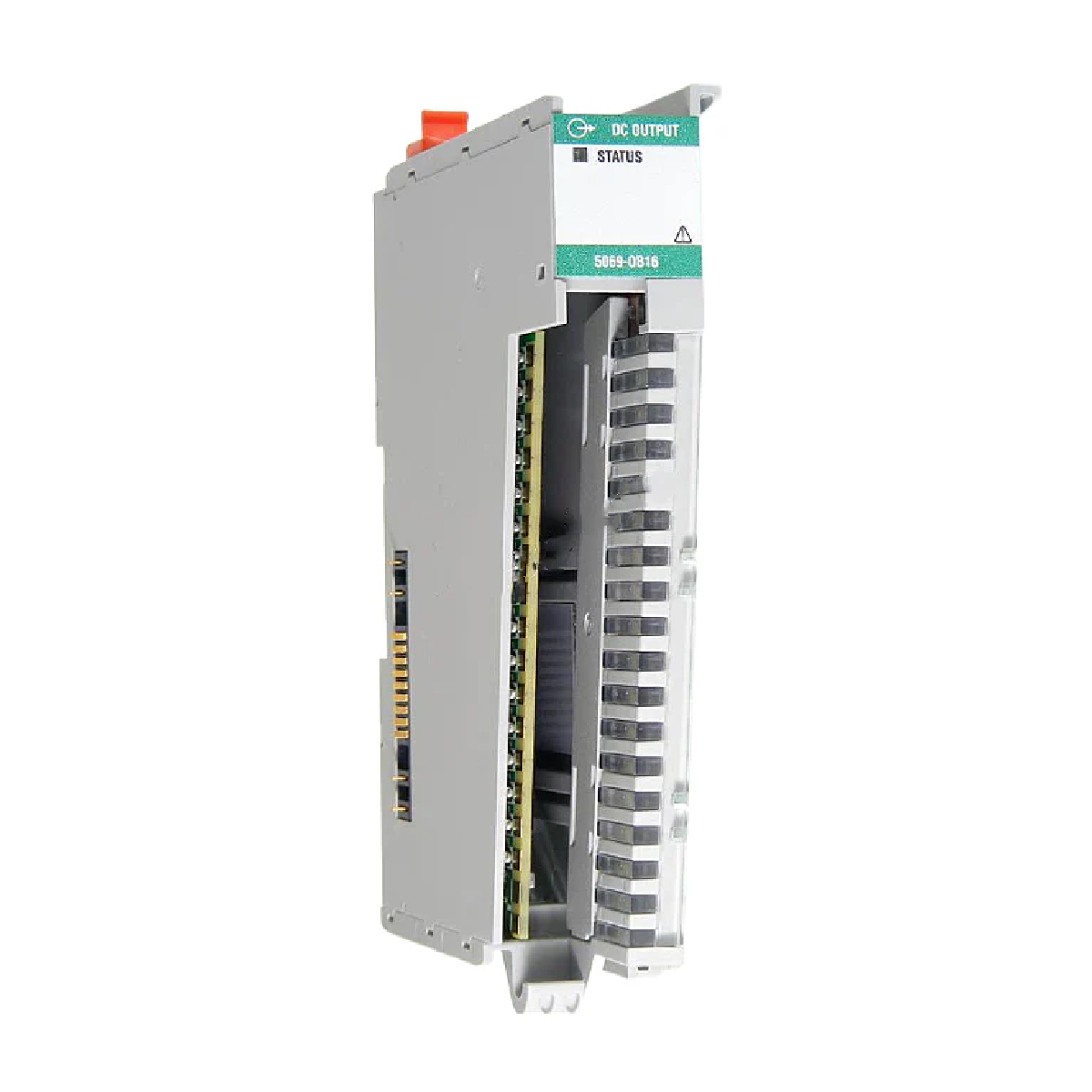

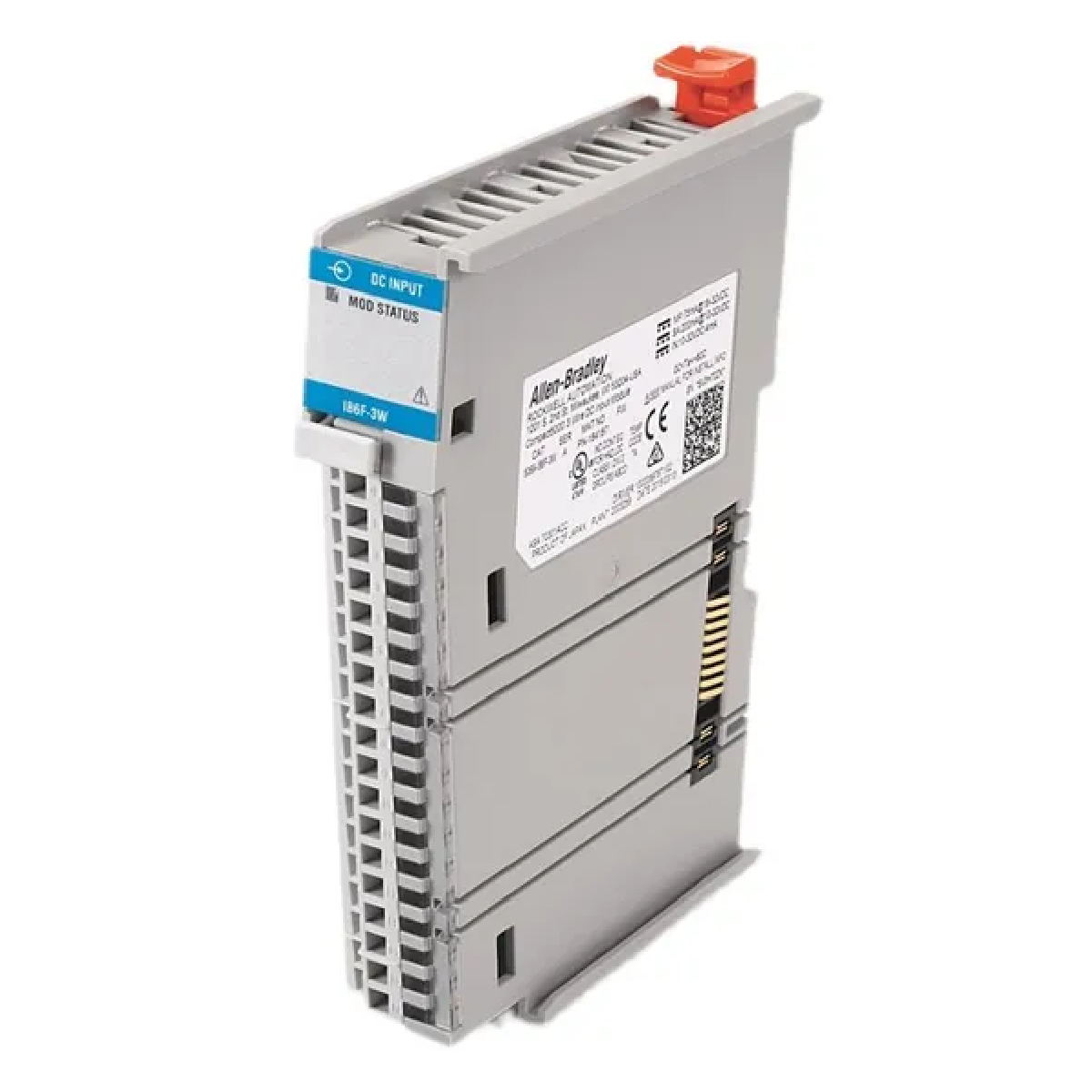

ماژول خروجی دیجیتال DC با چگالی بالا 5069-OB16 از سری Allen-Bradley Compact 5000 I/O است. این ماژول دارای 16 خروجی منبع تغذیه بوده و برای استفاده با کنترلرهای CompactLogix 5380 یا ControlLogix 5580 (از طریق 5069-AENTR) طراحی شده است. این ماژول برای سوئیچینگ با سرعت بالا در عملگرهای صنعتی مانند شیرهای سلونوئیدی، راهاندازهای موتور و چراغهای نشانگر مهندسی شده است و رابطی سریع و قطعی برای سیستمهای اتوماسیون مدرن فراهم میکند.
| پارامتر | جزئیات مشخصات |
| مدل | 5069-OB16 |
| برند | Allen-Bradley (Rockwell Automation) |
| تعداد خروجیها | 16 (منبع تغذیه) |
| دسته ولتاژ | منبع 24 ولت DC |
| دامنه ولتاژ کاری | 10–32 ولت DC |
| حداکثر جریان خروجی | 0.5 آمپر به ازای هر کانال (حداکثر 8 آمپر برای هر ماژول) |
| جریان گذرا | 1 آمپر به مدت 10 میلیثانیه به ازای هر کانال |
| توان بکپلن (MOD) | 75 میلیآمپر در 18–32 ولت DC |
| توان سنسور/عملگر (SA) | 100 میلیآمپر در 18–32 ولت DC (بهعلاوه بار میدانی) |
ماژول 5069-OB16 از طراحی منبع تغذیه استفاده میکند، به این معنی که ماژول ولتاژ مثبت (+24 ولت DC) را به بار ارائه میدهد. سمت دیگر بار معمولاً به مشترک (زمین) متصل است. این رایجترین پیکربندی خروجی برای راهاندازی قطعات صنعتی در مدارهای سازگار با PNP است.
این ماژول بخشی از پلتفرم Compact 5000 است و از بکپلن سیستم با سرعت بالا بهره میبرد که اطمینان میدهد دستورات خروجی از کنترلر با کمترین تأخیر اجرا میشوند. این ویژگی برای کاربردهایی که نیاز به زمانبندی دقیق دارند، مانند مرتبسازی با سرعت بالا یا حرکات همزمان بستهبندی، ضروری است.
5069-OB16 اطلاعات تشخیصی بلادرنگ را به کنترلر ارائه میدهد که میتوان آن را در Studio 5000 مشاهده کرد:
نظارت بر توان SA: تشخیص عدم وجود منبع تغذیه در سمت میدانی.
LEDهای وضعیت ماژول: دارای LEDهای وضعیت سبز جداگانه برای هر یک از 16 کانال که امکان عیبیابی سریع بصری در محیط کارخانه را فراهم میکند.
حفاظت الکترونیکی: شامل حفاظت داخلی در برابر جریان بیش از حد و اتصال کوتاه به صورت مجزا برای هر ماژول.
کدام بلوک ترمینال قابل جدا شدن (RTB) مورد نیاز است؟
این ماژول با بلوکهای ترمینال 18 پین 5069-RTB18-SCREW (پیچخور) یا 5069-RTB18-SPRING (فشاری) سازگار است. توجه داشته باشید که اینها معمولاً جداگانه از ماژول سفارش داده میشوند.
آیا این ماژول از RIUP پشتیبانی میکند؟
بله. این ماژول از حذف و نصب در حین برقدار بودن (RIUP) پشتیبانی میکند که به پرسنل نگهداری اجازه میدهد بدون خاموش کردن کل شاسی یا قطع سیمکشی میدانی، ماژول را تعویض کنند.
نیازمندی «توان SA» چیست؟
توان سنسور/عملگر (SA) باید از طریق کنترلر یا توزیعکننده ولتاژ میدانی به ماژول تأمین شود. این توان برای فعالسازی مدارهای خروجی و دستگاههای فیزیکی (مانند سلونوئیدها) متصل به آنها استفاده میشود.
روش سیمکشی: برای بارهای القایی (مانند سلونوئیدها یا رلهها)، استفاده از یک سرکوبکننده گذرا (دیود فلیبک) خارجی در سراسر بار استاندارد است تا ترانزیستورهای داخلی ماژول را در برابر پالسهای EMF معکوس محافظت کند.
ملاحظات حرارتی: هنگام سوئیچ کردن بارهای جریان بالا به طور همزمان در هر 16 کانال، اطمینان حاصل کنید که کابینت تهویه کافی دارد. حداقل 50 میلیمتر (2 اینچ) فضای خالی بالاو پایین ماژول برای خنکسازی همرفتی حفظ شود.
اتصال مشترک: اطمینان حاصل کنید که مشترک توان SA به درستی به مشترک بار متصل شده است تا مدار الکتریکی خروجیهای منبع تغذیه کامل شود.
ماژول 5069-OB16 به دلیل چگالی بالا و قابلیت اطمینان بسیار ارزشمند است. با ارائه 16 نقطه در ماژولی باریک به عرض 22 میلیمتر، امکان گسترش قابل توجه I/O در کابینتهای کنترل با فضای محدود را فراهم میکند. ادغام قطعی آن با محیط Logix 5000 تضمین میکند که حتی توالیهای پیچیده چند خروجی با دقت لازم برای ماشینآلات پیشرفته و آماده IIoT اجرا شوند.
