تولیدکننده: Allen-Bradley
شماره محصول: 5069-RTB64-SCREW
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ترمینالبلوک قابل جداسازی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 50g
ابعاد: ۱۴۳٫۹۷ × ۹۸٫۱۰ × ۱۳۶٫۸۱ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

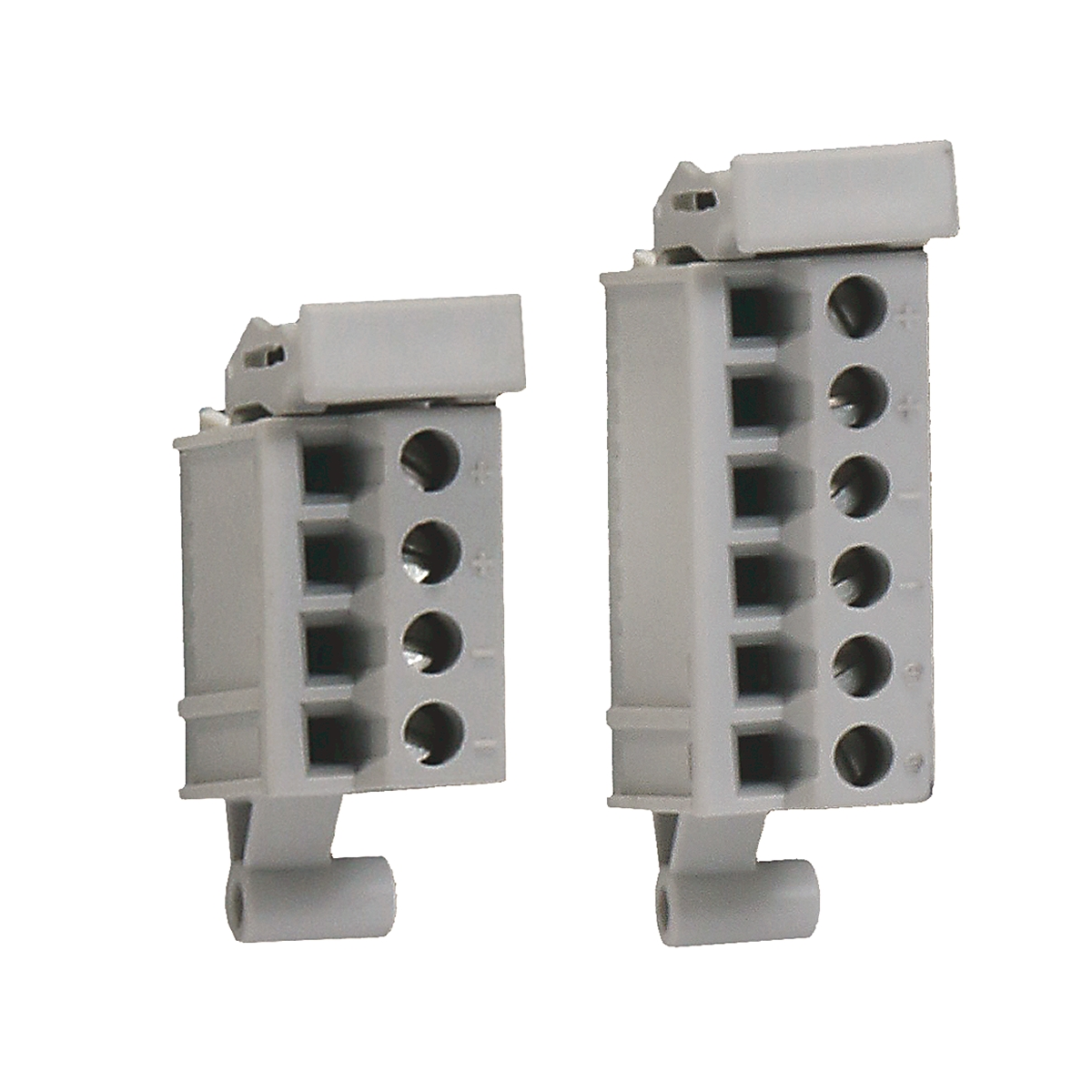

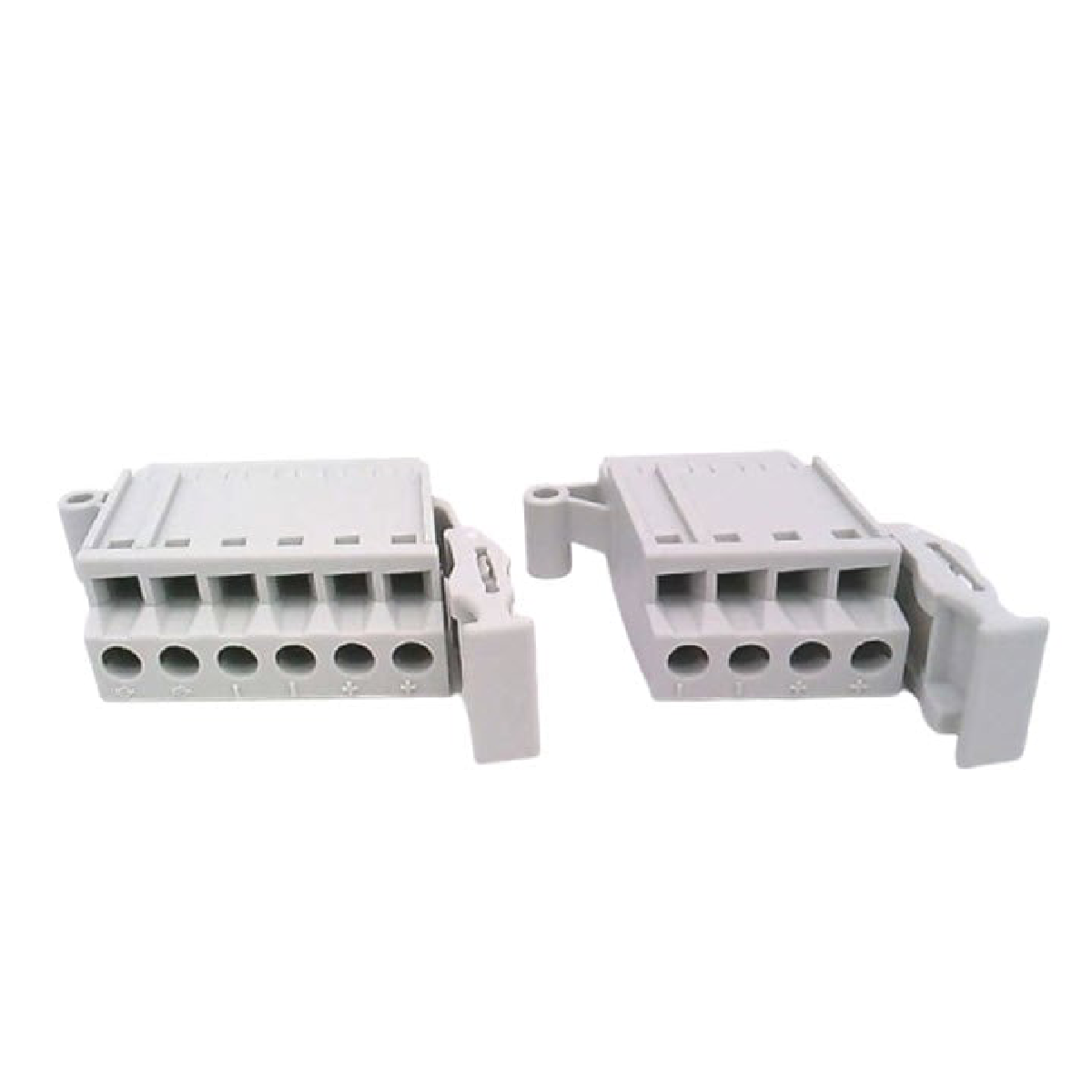

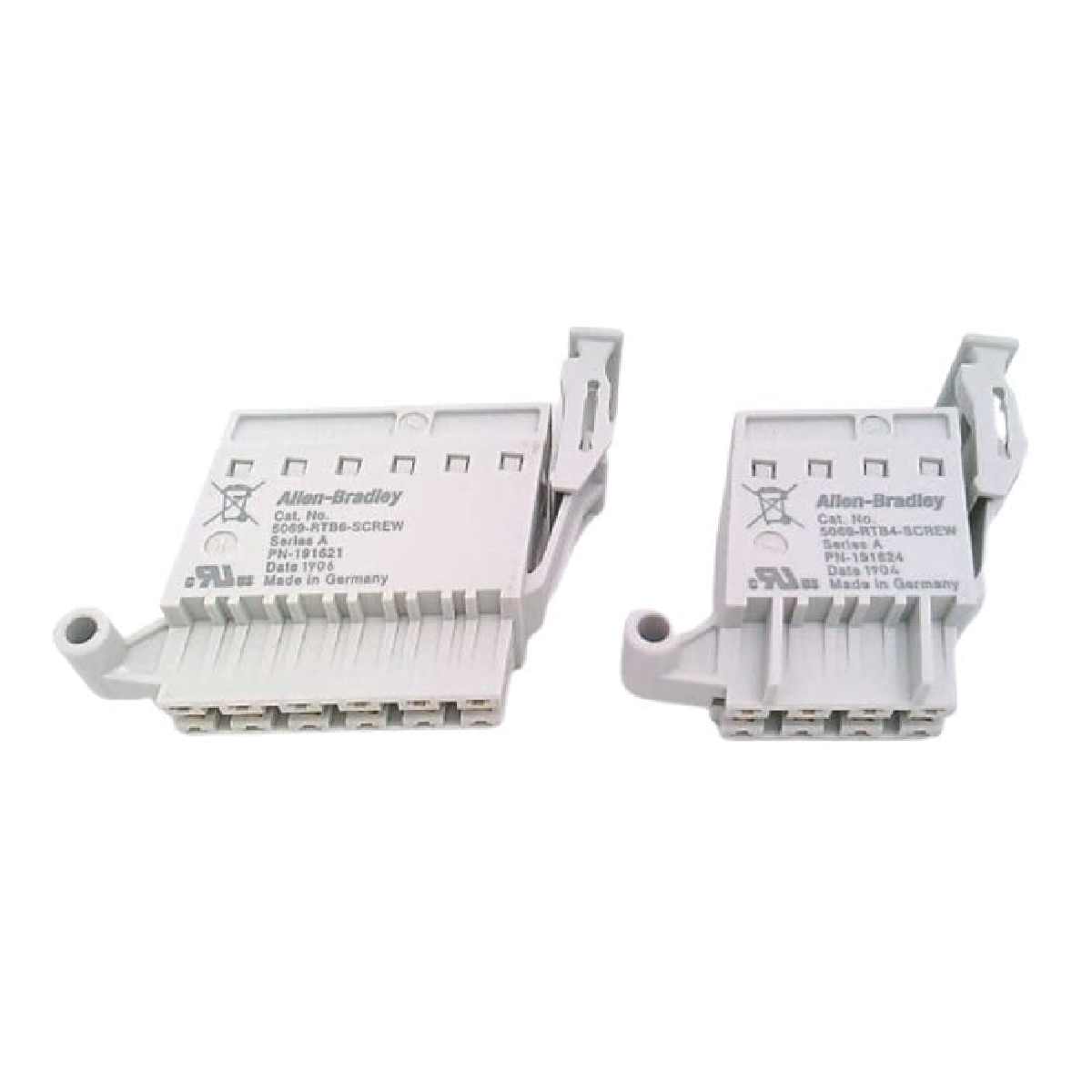

5069-RTB64-SCREW یک ترمینالبلوک قابلجداشدن ۶۴پینی با چگالی بالا (RTB) است که بهطور اختصاصی برای پلتفرم Compact 5000 I/O طراحی شده است. این لوازم جانبی برای ماژولهای با تعداد نقاط زیاد، مانند ماژولهای ورودی یا خروجی دیجیتال ۳۲نقطهای (برای مثال، 5069-IB32 یا 5069-OB32)، ضروری است؛ زیرا بلوکهای استاندارد ۱۸پینی نقاط اتصال کافی را فراهم نمیکنند. نسخه «SCREW» از اتصالات گیرهای پیچی سنتی بهره میبرد و رابطی ایمن و مقاوم در برابر لرزش برای سیمکشی پیچیده صنعتی ارائه میدهد.
| پارامتر | جزئیات مشخصات |
| مدل | 5069-RTB64-SCREW |
| برند | Allen-Bradley (Rockwell Automation) |
| تعداد کل پینها | 64 |
| نوع اتصال | گیره پیچی |
| اندازه سیم (تکرشتهای/چندرشتهای) | 22–16 AWG |
| محدوده گشتاور | 0.22–0.25 N·m (2.0–2.2 lb·in) |
| ولتاژ کاری | حداکثر 32V DC |
| ماژولهای سازگار | 5069-IB32، 5069-OB32، 5069-IY4 |
5069-RTB64-SCREW برای مدیریت نیازهای قابلتوجه سیمکشی ماژولهای ۳۲نقطهای در عرض باریک 22mm طراحی شده است. با استفاده از آرایش چندلایه گیرههای پیچی، امکان اتصال ۶۴ سیم مجزا (ورودیها/خروجیها و مشترکها) در فضای فیزیکی بسیار کوچکی فراهم میشود.
این بلوک مانند تمام RTBهای سری Compact 5000 از جداسازی و نصب در حالت برقدار (RIUP) پشتیبانی میکند. این قابلیت به تیمهای تعمیر و نگهداری اجازه میدهد ماژول الکترونیکی I/O را بدون دستزدن به سیمکشی میدانی تعویض کنند؛ در نتیجه زمان ازکارافتادگی بهطور چشمگیری کاهش مییابد و خطر سیمکشی متقاطع هنگام تعویض از بین میرود.
طراحی گیرهای پیچی بهویژه در محیطهایی که در معرض لرزش مکانیکی مداوم هستند، عملکرد مؤثری دارد. پس از سفتکردن با گشتاور صحیح، گیرهها آببندی گازبندی ایجاد میکنند که از اکسیداسیون و اتصالات ناپایدار در طول عمر سیستم کنترل جلوگیری میکند.
آیا میتوانم از این RTB با یک ماژول استاندارد ۱۶نقطهای مانند 5069-IB16 استفاده کنم؟
خیر. 5069-RTB64-SCREW از نظر فیزیکی بزرگتر است و آرایش پین متفاوتی نسبت به بلوکهای ۱۸پینی مورد استفاده برای ماژولهای ۱۶نقطهای دارد. این محصول فقط برای ماژولهای ۳۲نقطهای یا ماژولهای آنالوگ تخصصی طراحیشده برای رابطهای ۶۴پینی مناسب است.
آیا این محصول همراه با ماژول I/O عرضه میشود؟
معمولاً خیر. در سری Allen-Bradley Compact 5000، ترمینالبلوکهای قابلجداشدن بهعنوان اقلام کاتالوگی جداگانه فروخته میشوند. به این ترتیب کاربران میتوانند بر اساس ترجیح خود، بین رابطهای فشاری SCREW (5069-RTB64-SCREW) یا SPRING (5069-RTB64-SPRING) انتخاب کنند.
چگونه چنین دسته سیم بزرگی را مدیریت کنم؟
از آنجا که ۶۴ سیم میتوانند حجیم باشند، توصیه میشود از نقاط مهار بست کابلِ تعبیهشده روی بدنه ماژول استفاده کنید. استفاده از وایرشو نیز اکیداً توصیه میشود تا سر سیمها مرتب بمانند و بهدرستی در فاصلهگذاری متراکم RTB قرار گیرند.
حساسیت به گشتاور: به دلیل تراکم بالا، پیچهای بلوک ۶۴پینی از پیچهای بلوکهای ۱۸پینی کوچکتر هستند. استفاده از پیچگوشتی دقیق و رعایت محدوده گشتاور 0.22–0.25 N·m برای جلوگیری از هرزشدن رزوهها ضروری است.
ترتیب سیمکشی: بهترین روش این است که ابتدا لایه پایینی را سیمکشی کرده و سپس به سمت لایههای بالاتر پیش بروید. این کار از مسدودشدن دسترسی به پیچهای ترمینال پایینی توسط سیمهای قبلاً متصلشده جلوگیری میکند.
کلیدگذاری و کدگذاری: از زبانههای کلیدگذاری پلاستیکی ارائهشده همراه ماژول استفاده کنید تا RTB فقط به ماژول مناسب متصل شود و از آسیب احتمالی ناشی از سطوح ولتاژ ناسازگار جلوگیری شود.
5069-RTB64-SCREW عامل اصلی تحقق I/O بهینهشده از نظر فضا است. در تابلوهای کنترل مدرن که فضای ریل DIN محدود است، امکان اتصال ۳۲ نقطه I/O در یک شکاف 22mm مزیتی مهم محسوب میشود. با استفاده از نسخه گیرهای پیچی، مهندسان اطمینان مییابند که حتی این اتصالات با چگالی بالا نیز در شرایط سخت حرارتی و مکانیکی کف کارخانه یا یک اسکید متحرک قابلاعتماد باقی میمانند.
