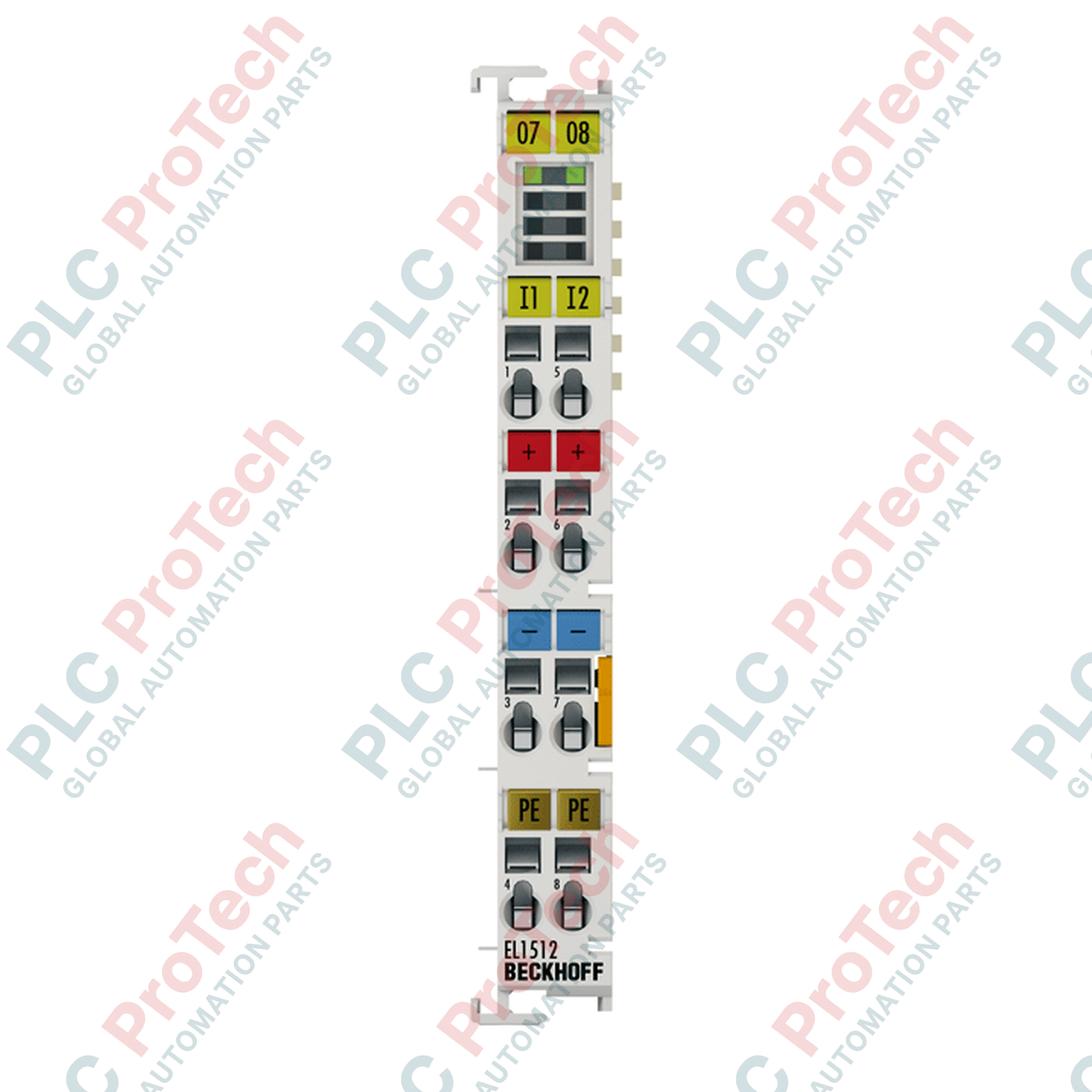

ترمینال EtherCAT سری EL مدل BECKHOFF EL1512

مرور کلی محصول

EL1512 (EL1512) یک ترمینال شمارنده ورودی دیجیتال دوسویه و پرسرعت از سری EL شرکت Beckhoff است که برای دریافت دقیق پالس و شمارش رویدادها در اتوماسیون صنعتی طراحی شده است. این ترمینال EtherCAT با قابلیت پردازش سیگنال‌هایی تا 1 کیلوهرتز، پیکربندی انعطاف‌پذیری ارائه می‌دهد و از یک شمارنده افزایشی/کاهشی یا دو شمارنده مستقل افزایشی/کاهشی پشتیبانی می‌کند. عمق شمارنده 32 بیتی آن، محدوده شمارش گسترده‌ای را برای پایش بلندمدت تضمین می‌کند و آن را به مؤلفه‌ای ضروری برای اندازه‌گیری جریان، تشخیص موقعیت و ردیابی تولید پرسرعت تبدیل می‌سازد. EL1512 با استفاده از ارتباط EtherCAT، انتقال داده بلادرنگ و قطعی را فراهم می‌کند و امکان یکپارچه‌سازی بی‌وقفه با حلقه‌های کنترل پیشرفته و توالی‌های منطقی را به وجود می‌آورد.

پیکربندی فنی

معماری EL1512 برای انعطاف‌پذیری و سهولت استقرار بهینه شده است. این ترمینال از مشخصات ورودی EN 61131-2 نوع 1 پیروی می‌کند و سازگاری با حسگرهای صنعتی استاندارد را تضمین می‌نماید. ترمینال، جداسازی الکتریکی 500 ولتی بین پتانسیل فیلد و E-bus را فراهم می‌کند و قابلیت اطمینان ارتباط را در محیط‌های پرنویز حفظ می‌نماید. EL1512 همچنین به قابلیت «تنظیم شمارنده» مجهز است که به master شبکه EtherCAT اجازه می‌دهد مقادیر شمارنده را در حین کار به‌صورت پویا بازنشانی یا از پیش تنظیم کند. پیکربندی کاملاً از طریق master شبکه EtherCAT انجام می‌شود؛ بنابراین نیازی به کلیدهای آدرس‌دهی فیزیکی نیست و تعویض سریع یا پیکربندی مجدد سیستم امکان‌پذیر است.

مشخصات فنی

سؤالات متداول

حالت شمارنده در EL1512 چگونه پیکربندی می‌شود؟

پیکربندی ترمینال، مانند انتخاب بین یک شمارنده افزایشی/کاهشی یا دو شمارنده مجزا، مستقیماً از طریق نرم‌افزار master شبکه EtherCAT، مانند TwinCAT، انجام می‌شود و به کلیدهای فیزیکی روی سخت‌افزار وابسته نیست.

آیا این ترمینال به ورودی انکودر پرسرعت نیاز دارد؟

EL1512 برای شمارش پالس‌های استاندارد تا 1 کیلوهرتز بهینه شده است. اگر کاربرد شما به رابط‌های انکودر کوادراتور پرسرعت، مانند موقعیت‌یابی موتور، نیاز دارد، باید ترمینال‌های اختصاصی انکودر Beckhoff، مانند سری EL5xxx، را در نظر بگیرید.

آیا می‌توان از این ترمینال در محیط‌های خطرناک استفاده کرد؟

بله، EL1512 دارای تأییدیه ATEX (II 3 G Ex nA IIC T4 Gc) است و در صورت نصب داخل محفظه حفاظتی مناسب، امکان استفاده از آن در مکان‌های خطرناک Zone 2 را فراهم می‌کند.

توصیه‌های نصب و بهره‌برداری

• شرطی‌سازی سیگنال ورودی: برای سیگنال‌هایی که به محدوده فرکانسی 1 کیلوهرتز نزدیک هستند، مطمئن شوید کابل‌کشی دارای شیلد است تا از افت پالس ناشی از نویز الکترومغناطیسی القایی جلوگیری شود. برای اطمینان از اتصال ایمن در ترمینال‌های فنری، همیشه از سطح مقطع سیم مشخص‌شده استفاده کنید.
• منطق شمارنده: هنگام استفاده از قابلیت تنظیم شمارنده، زمان چرخه EtherCAT را در نظر بگیرید. فرمان تنظیم در چارچوب ارتباطی استاندارد پردازش می‌شود و تضمین می‌کند بازنشانی یا تنظیم اولیه شمارنده با منطق کلی برنامه شما همگام باقی بماند.
• مدیریت حرارتی: اگرچه EL1512 برای نصب فشرده طراحی شده است، همیشه فاصله‌های توصیه‌شده را در مجموعه ریل DIN رعایت کنید تا جریان هوای بهینه برقرار شود. این موضوع به‌ویژه زمانی اهمیت دارد که ترمینال در کنار ماژول‌های کنتاکتور توان با جریان بالا یا سایر ترمینال‌های مولد گرما استفاده شود.
