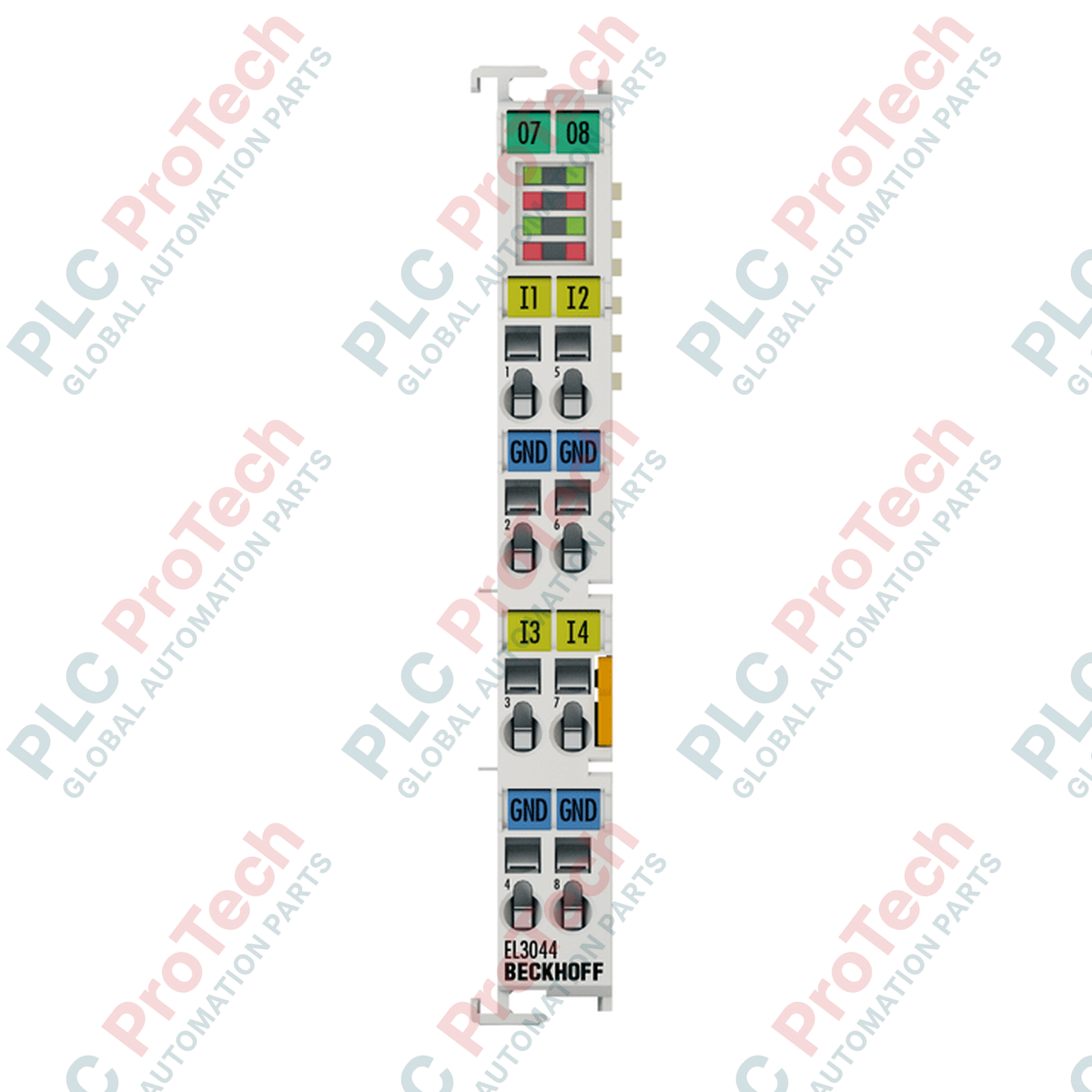

ترمینال EtherCAT ورودی آنالوگ ۴ کاناله ۰-۲۰ mA مدل EL3044 از BECKHOFF

مروری بر محصول

ترمینال EtherCAT  EL3044 (EL3044) سیگنال‌های کنترلی آنالوگ را در محدوده 0 تا 20 میلی‌آمپر و با وضوح 12 بیت پردازش می‌کند. این ماژول ورودی آنالوگ 4 کاناله و تک‌سر که بر پایه پروتکل بک‌پلین پرسرعت E-bus کار می‌کند، برای توپولوژی‌های کنترلی فشرده‌ای طراحی شده است که در آن‌ها باید چندین حلقه جریان به‌طور هم‌زمان پایش شوند.

این ماژول که برای استفاده در محیط‌های صنعتی سنگین - مانند پایش پیشرانه‌های دریایی، لجستیک پالایشگاه‌های نفت و زیرساخت‌های تصفیه آب - مناسب است، چگالی سیگنال بالایی ارائه می‌دهد و هم‌زمان ایزولاسیون گالوانیکی بالایی را تضمین می‌کند. این ترمینال با یکپارچه‌سازی چهار حلقه استاندارد 0 تا 20 میلی‌آمپر در محفظه‌ای با عرض 12 میلی‌متر، فضای تابلو را بهینه می‌کند، سیم‌کشی را ساده‌تر می‌سازد و قابلیت اطمینان پایدار داده را برای کاهش توقف کارخانه فراهم می‌کند.

توپولوژی مدار و پیکربندی سیگنال

EL3044 از طراحی فناوری تک‌سر بهره می‌برد که چهار کانال ورودی مستقل را به یک مرجع زمین داخلی مشترک هدایت می‌کند. این ماژول مقاومت ورودی داخلی معمولاً 85 اهم دارد، افت ولتاژ را در حلقه‌های جریان فعال به حداقل می‌رساند و از حداکثر استقامت دی‌الکتریکی 30 ولت برخوردار است.

توالی تبدیل ورودی از طریق ساختار مالتی‌پلکسر پرسرعت و با زمان تبدیل پیش‌فرض 0.625 میلی‌ثانیه اجرا می‌شود. قابلیت‌های پیشرفته شکل‌دهی داخلی سیگنال به مهندسان امکان می‌دهد فیلترهای دیجیتال قابل پیکربندی (گونه‌های FIR یا IIR) را مستقیماً در لایه سخت‌افزار فعال کنند و بدین‌ترتیب پیش از ارسال داده، نویز الکتریکی پرفرکانس را به‌طور دقیق حذف کنند. مقادیر خام 12 بیتی با استفاده از قالب نمایش 16 بیتی در تصویر فرایند 16 بایتی نگاشت می‌شوند تا سازگاری داده با استانداردهای مختلف برنامه‌نویسی PLC به حداکثر برسد.

مشخصات فنی

پرسش‌های متداول محصول

تفاوت عملکردی بین ورودی‌های آنالوگ تک‌سر و تفاضلی چیست؟

ماژول‌های تک‌سر مانند EL3044 همه جریان‌های سیگنال ورودی را از طریق یک نقطه زمین مرجع داخلی مشترک هدایت می‌کنند. این طراحی امکان تراکم بیشتر کانال‌ها را در فضای کوچک‌تر فراهم می‌کند، اما برای جلوگیری از خطاهای حلقه زمین، لازم است همه فرستنده‌های میدانی متصل، پتانسیل زمین مشترکی داشته باشند. ورودی‌های تفاضلی، خطوط مثبت و منفی هر کانال را کاملاً از یکدیگر ایزوله می‌کنند.

آیا می‌توان چیدمان تصویر فرایند را برای صرفه‌جویی در پهنای باند شبکه EtherCAT تنظیم کرد؟

بله. EL3044 از انتخاب‌های استاندارد و فشرده تصویر فرایند پشتیبانی می‌کند. کاربران می‌توانند از طریق TwinCAT System Manager به گونه تصویر فشرده تغییر وضعیت دهند؛ این گونه، بیت‌های اضافی وضعیت و عیب‌یابی را حذف می‌کند و تنها داده‌های آنالوگ خام ضروری را باقی می‌گذارد تا بار گذرگاهی چرخه‌ای به حداقل برسد.

فیلترهای دیجیتال FIR و IIR قابل‌فعال‌سازی چگونه به کارکرد در محل کمک می‌کنند؟

فیلترهای یکپارچه پاسخ ضربه محدود (FIR) و پاسخ ضربه نامحدود (IIR) امکان فیلتر ناچ سفارشی را فراهم می‌کنند تا فرکانس‌های مشخص نویز الکتریکی، مانند هوم خط 50 Hz یا 60 Hz ناشی از ماشین‌آلات ولتاژبالای مجاور، تضعیف شوند. این پیش‌پردازش دیجیتال ورودی‌های داده پاک‌تری برای حلقه‌های کنترل PID در مراحل بعدی فراهم می‌کند.

راهنمای اتصال در محل و استانداردهای ایمنی

• دستورالعمل اتصال ترمینال فنری: گیره‌های کششی یکپارچه را با استفاده از پیچ‌گوشتی فنی استاندارد دوسو باز کنید. روکش هادی‌های سیگنال را دقیقاً به طول 8 تا 9 mm جدا کنید. پین‌های ترمینال، سیم‌های تک‌رشته‌ای (e) یا افشان (st) از AWG 28 تا 14، یا سیم‌های دارای وایرشو عایق‌دار (f) از AWG 26 تا 16 را می‌پذیرند. مطمئن شوید همه رشته‌های سیم کاملاً داخل گیره قرار گرفته‌اند تا از اتصال کوتاه جلوگیری شود.

• قفل مکانیکی و اتصال به زمین: ماژول را به‌صورت عمودی روی ریل DIN سی‌وپنج میلی‌متری منطبق با EN 60715 جا بزنید. از سیستم اتصال یکپارچه شیار دوتایی و کلید برای لغزاندن و قفل‌کردن ایمن ترمینال در مجموعه I/O موجود استفاده کنید. برای حفاظت از سد ایزولاسیون گالوانیکی 500 V، مطمئن شوید ریل اتصال به زمین کابینت به‌طور محکم به زمین حفاظتی با امپدانس پایین متصل است.

• کارکرد ایمن در محیط‌های خطرناک: این دستگاه دارای گواهی‌های گسترده ATEX، IECEx و cFMus برای محیط‌های انفجاری، از جمله Class I, Division 2 است. هنگام استفاده در محیط‌های Zone 2، تجهیزات باید داخل محفظه کنترلی دارای درجه IP54 قرار گیرند. هرگز سیم‌های ترمینال را هنگامی که منبع تغذیه اصلی سیستم وصل است، متصل، جدا یا فعال نکنید.
