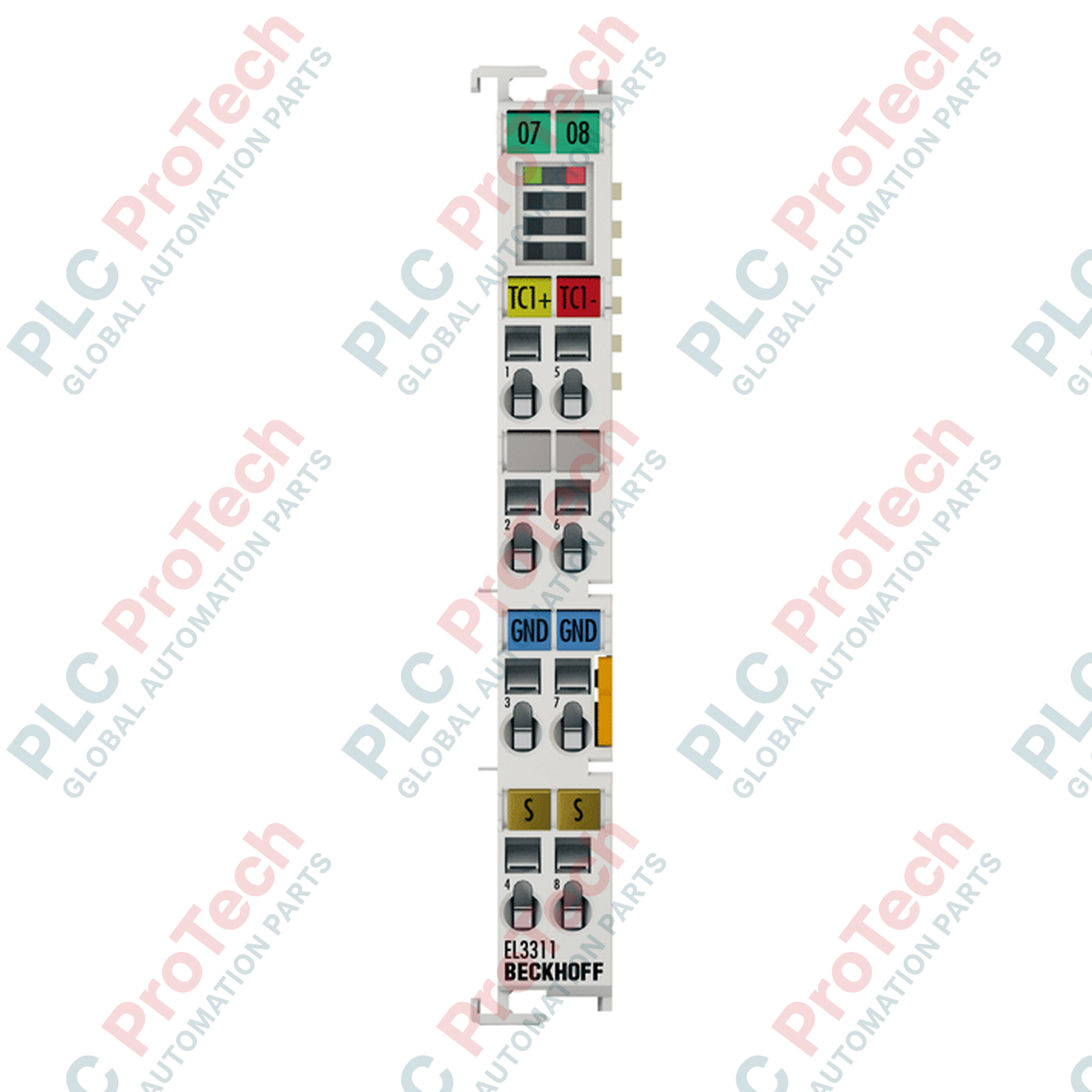

ترمینال ورودی ترموکوپل سری EL BECKHOFF EL3311

مروری بر محصول

EL3311 (EL3311) یک ترمینال ورودی آنالوگ تخصصی تک‌کاناله از سری EL بکهف است که برای اندازه‌گیری دقیق دما با استفاده از طیف گسترده‌ای از ترموکوپل‌های استاندارد طراحی شده است. این ترمینال با پشتیبانی از انواع B، C، E، J، K، L، N، R، S، T و U، انعطاف‌پذیری لازم برای پایش حرارتی پیچیده در فرآوری پلاستیک، کنترل کوره‌های پخت و مدیریت کوره‌ها را فراهم می‌کند. EL3311 با ارائه وضوح ۱۶ بیتی و جبران‌سازی یکپارچه اتصال سرد، دریافت داده‌های بسیار دقیق را تضمین می‌کند، از انحراف فرایند جلوگیری کرده و کنترل دقیق‌تر حلقه‌های حرارتی حیاتی را امکان‌پذیر می‌سازد.

پیکربندی فنی

معماری سخت‌افزاری EL3311 برای محیط‌های کم‌ولتاژ و پرنویزِ معمول در سامانه‌های گرمایش صنعتی بهینه شده است. این ترمینال دارای یک طبقه ورودی تفاضلی است که اتصال مستقیم ترموکوپل یا اندازه‌گیری مستقیم ولتاژهای (±30، ±60، ±75 mV) را پشتیبانی می‌کند. EL3311 به قابلیت‌های پیشرفته تشخیصی، از جمله تشخیص قطعی سیم اختصاصی هر کانال و فیلترگذاری قابل‌تنظیم مبتنی بر میان‌افزار، مجهز است. این ترمینال کاملاً ایزوله است (۵۰۰ V بین E-bus و ولتاژ سیگنال) و شبکه ارتباطی EtherCAT را در برابر تداخل احتمالی ولتاژ بالا ناشی از عناصر گرمایشی یا حسگرهای خارجی محافظت می‌کند.

مشخصات فنی

سؤالات متداول

پیکربندی پیش‌فرض ترموکوپل چیست؟

EL3311 در کارخانه روی نوع K تنظیم می‌شود. بااین‌حال، این تنظیم را می‌توان به‌سادگی از طریق رابط نرم‌افزار TwinCAT به هر یک از انواع پشتیبانی‌شده (B، C، E، J، L، N، R، S، T، U) تغییر داد تا با حسگر میدانی موردنظر شما مطابقت داشته باشد.

EL3311 چگونه جبران‌سازی اتصال سرد را انجام می‌دهد؟

این ترمینال به حسگر یکپارچه اتصال سرد مجهز است و به همین دلیل می‌تواند تغییرات دما را در نقطه اتصال سیم‌کشی ترمینال با دقت جبران کند. همچنین از اتصال حسگرهای خارجی اتصال سرد برای کاربردهای آزمایشگاهی با دقت بالا یا محیط‌های بسیار سخت پشتیبانی می‌کند.

اگر خطای سیگنال مشاهده کنم، چه کاری باید انجام دهم؟

EL3311 قابلیت تشخیص قطعی سیم را برای هر کانال به‌صورت جداگانه دارد. اگر خطای اندازه‌گیری اعلام شد، ابتدا سلامت فیزیکی سیم‌های ترموکوپل را بررسی کنید و مطمئن شوید اتصالات در ترمینال‌های فنری به‌درستی محکم شده‌اند.

توصیه‌های نصب و بهره‌برداری

• سیم‌کشی ترموکوپل: برای جلوگیری از خطاهای اتصال ثانویه، از سیم رابط مناسب ترموکوپل (کابل جبرانی) استفاده کنید. هنگام اتصال به ورودی تفاضلی، از صحیح بودن قطبیت مطمئن شوید؛ زیرا معکوس بودن قطبیت باعث انحراف قابل‌توجه در اندازه‌گیری خواهد شد.
• شیلدینگ: ازآنجاکه سیگنال‌های ترموکوپل در محدوده میکروولت هستند، از کابل‌های زوج‌تابیده شیلددار استفاده کنید. شیلد را فقط در یک انتها، ترجیحاً در شینه اتصال زمین تابلو، به زمین متصل کنید تا از ایجاد حلقه‌های زمین که می‌توانند نویز انگلی را به اندازه‌گیری القا کنند، جلوگیری شود.
• فیلترگذاری میان‌افزار: EL3311 امکان فیلترگذاری قابل‌تنظیم مبتنی بر میان‌افزار را فراهم می‌کند. برای کاربردهایی که با نویز الکتریکی زیاد مواجه هستند (برای مثال، نزدیک موتورهای بزرگ AC یا درایوهای فرکانس متغیر)، افزایش زمان فیلتر باعث پایدارتر شدن قرائت‌ها می‌شود، اما در مقابل زمان پاسخ را افزایش می‌دهد.
