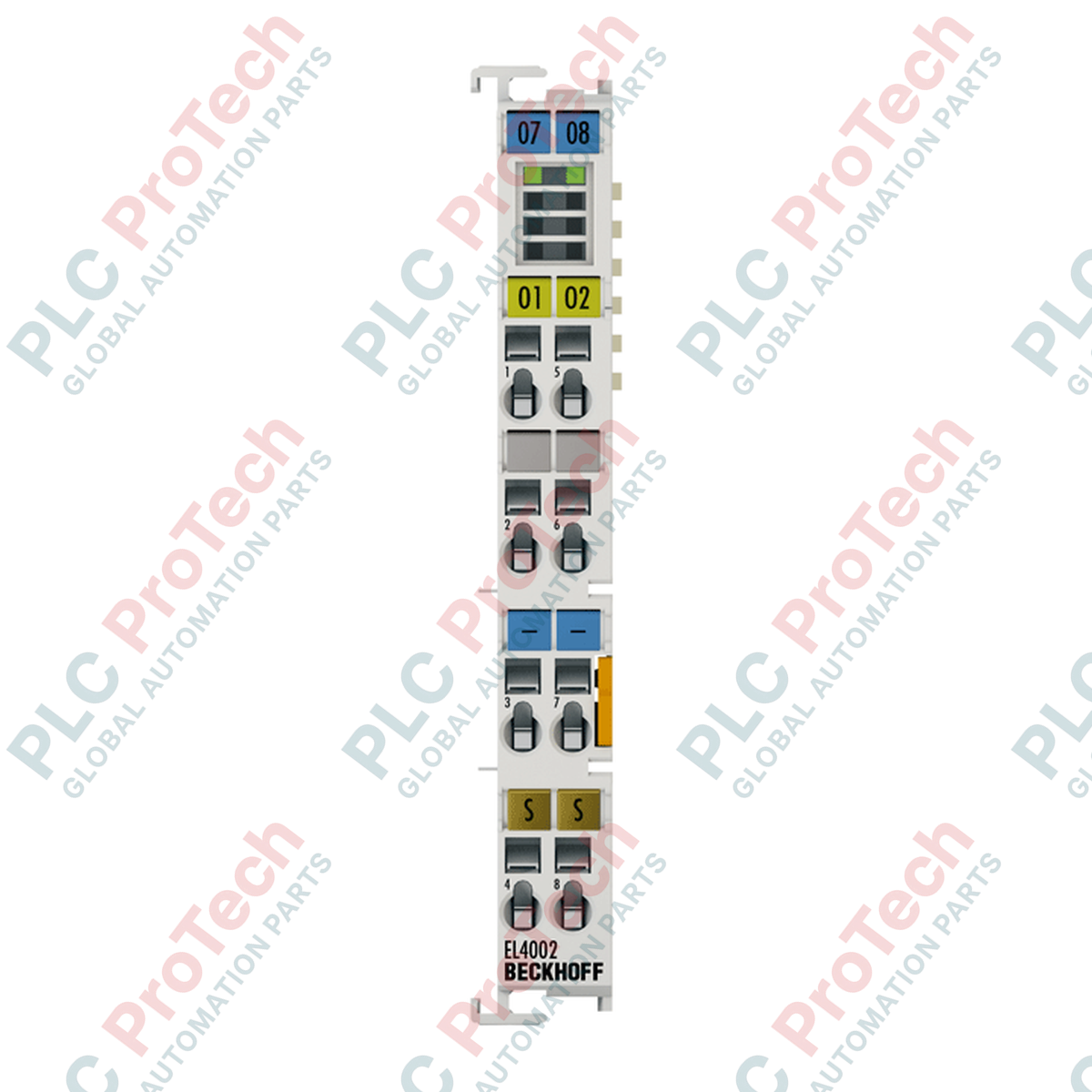

بکهف EL4002 ترمینال خروجی آنالوگ سری EL

مرور کلی محصول

EL4002 (EL4002) یک ترمینال خروجی آنالوگ ۲ کاناله با دقت بالا از سری EL شرکت Beckhoff است که برای کاربردهای کنترل صنعتی نیازمند سیگنال‌های ولتاژ دقیق طراحی شده است. این ترمینال با عملکرد در محدوده ۰ تا ۱۰ ولت و وضوح ۱۲ بیتی، ارتباطی مطمئن بین شبکه EtherCAT و عملگرهای جانبی مانند شیرهای تناسبی، مبدل‌های فرکانس یا عناصر کنترل گرمایش فراهم می‌کند. EL4002 با پشتیبانی از ساعت‌های توزیع‌شده (DC) و دقتی کمتر از یک میکروثانیه، عملکرد کنترلی قطعی را تضمین می‌کند؛ قابلیتی که برای همگام‌سازی سریع در سیستم‌های حرکت چندمحوره و سامانه‌های پیچیده کنترل فرایند حیاتی است و در نهایت با کاهش تأخیر سیگنال، پایداری کلی سیستم را افزایش می‌دهد.

پیکربندی فنی

EL4002 از معماری اتصال دوسیمه و تک‌سر (single-ended) استفاده می‌کند که برای خروجی ولتاژ پایدار ۰ تا ۱۰ ولت با قابلیت تغذیه بار بیش از ۵ کیلو‌اهم بهینه شده است. این ماژول به‌طور کامل در گذرگاه E-bus شبکه EtherCAT یکپارچه شده و جداسازی الکتریکی تا ۵۰۰ ولت بین پتانسیل فیلد و گذرگاه ارتباطی داخلی فراهم می‌کند. یکی از ویژگی‌های برجسته EL4002، قابلیت پیکربندی توسط کاربر برای نگهبان (watchdog) و همگام‌سازی است؛ این قابلیت‌ها به مهندسان اجازه می‌دهند مقادیر خروجی حالت ایمن را هنگام وقفه‌های شبکه تعیین کنند، از جمله گذارهای مبتنی بر شیب برای جلوگیری از حرکات ناگهانی مکانیکی و در نتیجه حفاظت از تجهیزات و کارکنان.

مشخصات فنی

پرسش‌های متداول

قابلیت ساعت توزیع‌شده (DC) چه مزیتی برای کاربرد دارد؟

قابلیت ساعت توزیع‌شده به ترمینال اجازه می‌دهد تبدیل خروجی خود را با زمان سیستمِ کنترل‌کننده EtherCAT همگام کند. این قابلیت با دقتی به‌مراتب کمتر از ۱ µs تضمین می‌کند که سیگنال‌های آنالوگ دقیقاً در زمان موردنیاز تغییر کنند و نوسان زمانی در فرایند از بین برود.

هدف از قابلیت نگهبان (watchdog) در این ترمینال چیست؟

نگهبان یک عملکرد ایمنی است که لینک ارتباطی EtherCAT را پایش می‌کند. در صورت قطع ارتباط، ترمینال به‌طور خودکار خروجی‌ها را به یک حالت ایمن از پیش تعریف‌شده تغییر می‌دهد؛ این حالت را می‌توان به‌صورت یک مقدار ثابت یا یک توالی دارای شیب تنظیم کرد تا از رفتار خطرناک ماشین جلوگیری شود.

آیا می‌توانم از EL4002 برای بارهای القایی استفاده کنم؟

این ترمینال برای سیگنال‌های خروجی ولتاژ (۰...۱۰ ولت) با نیازمندی بار > ۵ کیلو‌اهم طراحی شده است. EL4002 برای راه‌اندازی مستقیم عملگرهای القایی با جریان بالا در نظر گرفته نشده است. برای راه‌اندازی چنین تجهیزاتی، اطمینان حاصل کنید که امپدانس ورودی دستگاه ثانویه با نیازمندی‌های بار ترمینال مطابقت داشته باشد یا از یک مبدل سیگنال واسط استفاده کنید.

توصیه‌های نصب و بهره‌برداری

• یکپارچگی سیگنال: با توجه به وضوح ۱۲ بیتی، برای حفظ یکپارچگی بالای سیگنال، در تمام اتصالات خروجی آنالوگ از کابل زوج‌تابیده و شیلددار استفاده کنید. برای به حداقل رساندن دریافت نویز از کابل‌های برق مجاور، شیلد را به شینه اتصال زمین تابلو متصل کنید.
• روش سیم‌کشی: از ترمینال‌های فنری با پیچ‌گوشتی مناسب استفاده کنید. هنگام استفاده از هادی‌های انعطاف‌پذیر، استفاده از وایرشو به‌شدت توصیه می‌شود تا از پراکنده شدن رشته‌ها جلوگیری شود؛ زیرا این مشکل می‌تواند باعث مقاومت تماسی متناوب و انحراف سیگنال شود.
• نصب کنار هم: EL4002 از نصب کنار هم با استفاده از اتصال شیار و کلید دوبل پشتیبانی می‌کند. هنگام قرار دادن چند ماژول آنالوگ در کنار یکدیگر، به دفع گرما توجه داشته باشید؛ اگرچه مصرف جریان پایین است (معمولاً ۱۴۰ میلی‌آمپر از E-bus)، حفظ محیط کاری یکنواخت، دقت بلندمدت طبقات خروجی را تضمین می‌کند.
