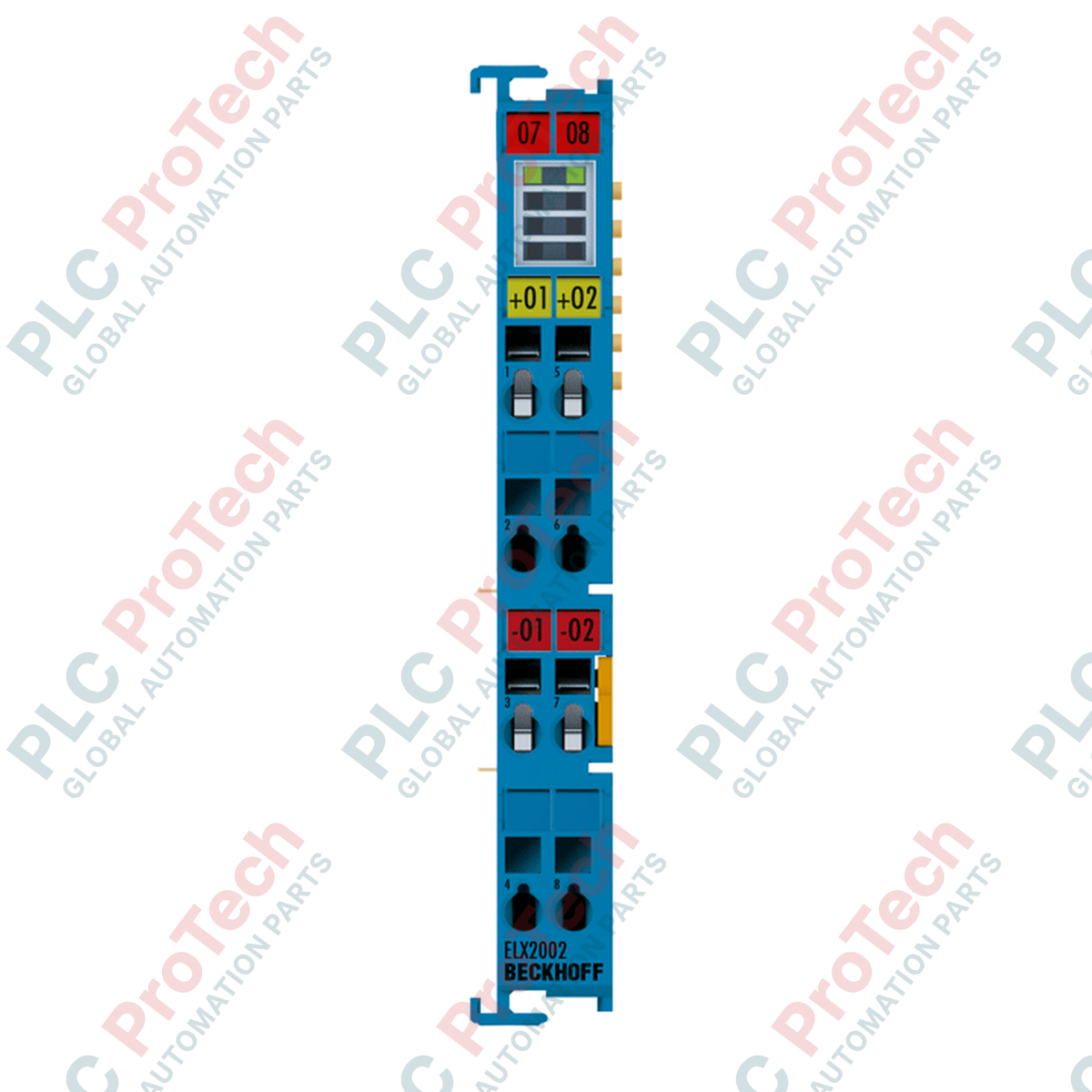

ترمینال EtherCAT مدل ELX2002 از Beckhoff

مروری بر محصول

ELX2002 (ELX2002) یک ترمینال خروجی دیجیتال ۲ کاناله است که برای کاربردهای مناطق خطرناک مهندسی شده و به‌طور خاص برای اتصال مستقیم به تجهیزات میدانی ذاتاً ایمن (Ex i) طراحی شده است. این ماژول که در سیستم ترمینال EtherCAT بکهوف یکپارچه شده، سوئیچینگ قابل‌اعتماد سیگنال ۲۴ V DC را برای بارهای اهمی، القایی و خازنی فراهم می‌کند. ELX2002 با تجمیع الزامات پیچیده ایمنی در یک محفظه فشرده با عرض ۱۲ mm، امکان ایجاد معماری‌های اتوماسیون با چگالی بالا را در صنایعی مانند فرآوری مواد شیمیایی، نفت و گاز و تولید دارو فراهم می‌سازد. این محصول ضمن حفظ همگام‌سازی پرسرعت و عملکرد قطعیِ مشخصه شبکه‌های EtherCAT، یکپارچه‌سازی حسگرها و عملگرهای ذاتاً ایمن را به میزان قابل‌توجهی ساده می‌کند.

پیکربندی فنی

معماری سخت‌افزاری ELX2002 برای مدارهای میدانی ذاتاً ایمن بهینه شده و دارای ایزولاسیون گالوانیکی مستحکم و خروجی‌های محدودشده از نظر جریان است تا استانداردهای جهانی مناطق خطرناک را برآورده کند. هر یک از دو کانال از حداکثر جریان خروجی ۴۵ mA پشتیبانی می‌کند و مجموع جریان کانال‌ها ۸۰ mA است. این ماژول از طریق کنتاکت‌های تغذیه به منبع ۲۴ V DC نیاز دارد و معمولاً برای عملکرد ایمن همراه با منبع تغذیه ELX9560 استفاده می‌شود. این ترمینال که با محفظه پلی‌کربناتی بادوام ساخته شده است، نصب سریع روی ریل‌های DIN استاندارد ۳۵ mm را پشتیبانی می‌کند. همچنین به ترمینال‌های فنریِ مناسب برای نگه‌داری مطمئن سیم مجهز است و طیف گسترده‌ای از مقاطع هادی، از ۰.۰۸ mm² تا ۲.۵ mm²، را برای اطمینان از اتصال ایمن در محیط‌های صنعتی سخت می‌پذیرد.

مشخصات فنی

سؤالات متداول

آیا ELX2002 برای اتصال مستقیم به تجهیزات فاقد ایمنی ذاتی مناسب است؟

خیر. ELX2002 منحصراً برای تجهیزات میدانی ذاتاً ایمن (Ex i) مستقر در مناطق خطرناک طراحی شده است. اتصال بارهای فاقد ایمنی ذاتی، یکپارچگی ایمنی مدار Ex i را نقض می‌کند.

پیکربندی منبع تغذیه موردنیاز برای این ترمینال چیست؟

مدارهای الکترونیکی از طریق کنتاکت‌های تغذیه EtherCAT تأمین می‌شوند. برای عملکرد صحیح مدارهای Ex i، باید از یک منبع تغذیه سازگار مانند ELX9560 استفاده کنید تا ولتاژ و استانداردهای ایمنی موردنیاز تأمین شوند.

آیا می‌توانم این ترمینال را در کنار ترمینال‌های استاندارد فاقد Ex نصب کنم؟

بله، این ترمینال با استفاده از اتصال شیار دوتایی و کلیدی، نصب کنارهمی با سایر ترمینال‌های EtherCAT را پشتیبانی می‌کند؛ اما باید اطمینان حاصل کنید که تمام فواصل جداسازی ایمنی مربوطه و الزامات ناحیه‌بندی مناطق خطرناک در چیدمان تابلو به‌طور دقیق رعایت می‌شوند.

چگونه می‌توانم وضعیت اتصال سیم‌کشی را هنگام راه‌اندازی بررسی کنم؟

این ترمینال به LEDهای سیگنال در قسمت جلویی محفظه مجهز است. این LEDها بازخورد بصری فوری درباره وضعیت کانال‌های خروجی و منبع تغذیه ارائه می‌دهند و عیب‌یابی سریع را هنگام راه‌اندازی ماشین آسان می‌کنند.

راهنمای نصب و بهترین روش‌ها

• رعایت الزامات مناطق خطرناک: اطمینان حاصل کنید که تمام سیم‌کشی‌ها در ناحیه خطرناک از مقررات برق محلی مربوط به مدارهای ذاتاً ایمن پیروی می‌کنند. سیم‌کشی Ex i را برای جلوگیری از تداخل القایی یا کوپل‌شدن جریان خطا، کاملاً از سیم‌کشی غیر Ex i جدا نگه دارید.

• اتصال سیم‌ها: برای ترمینال‌های فنری از پیچ‌گوشتی استاندارد استفاده کنید. برای سیم‌های رشته‌ای، استفاده از وایرشو به‌شدت توصیه می‌شود تا اتصال گازبندی‌شده ایجاد شود و از ایجاد اتصال کوتاه یا افزایش مقاومت تماس به‌دلیل پراکنده‌شدن رشته‌های سیم جلوگیری شود.

• مدیریت محیطی: اگرچه این ترمینال برای کارکرد تا دمای ۶۰ deg C درجه‌بندی شده است، از نصب آن در مکان‌هایی که در معرض نور مستقیم خورشید یا نزدیک قطعات تابش‌کننده گرما هستند خودداری کنید. اطمینان حاصل کنید که تابلو تهویه کافی دارد تا دمای محیط داخلی در محدوده کاری مشخص‌شده باقی بماند و از افت عملکرد یا پیرشدن زودرس قطعات جلوگیری شود.
