تولیدکننده: BECKHOFF
شماره محصول: KS3228
کشور سازنده:آلمان
نوع محصول: ترمینالهای باس
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 75g
ابعاد: ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۶۸ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

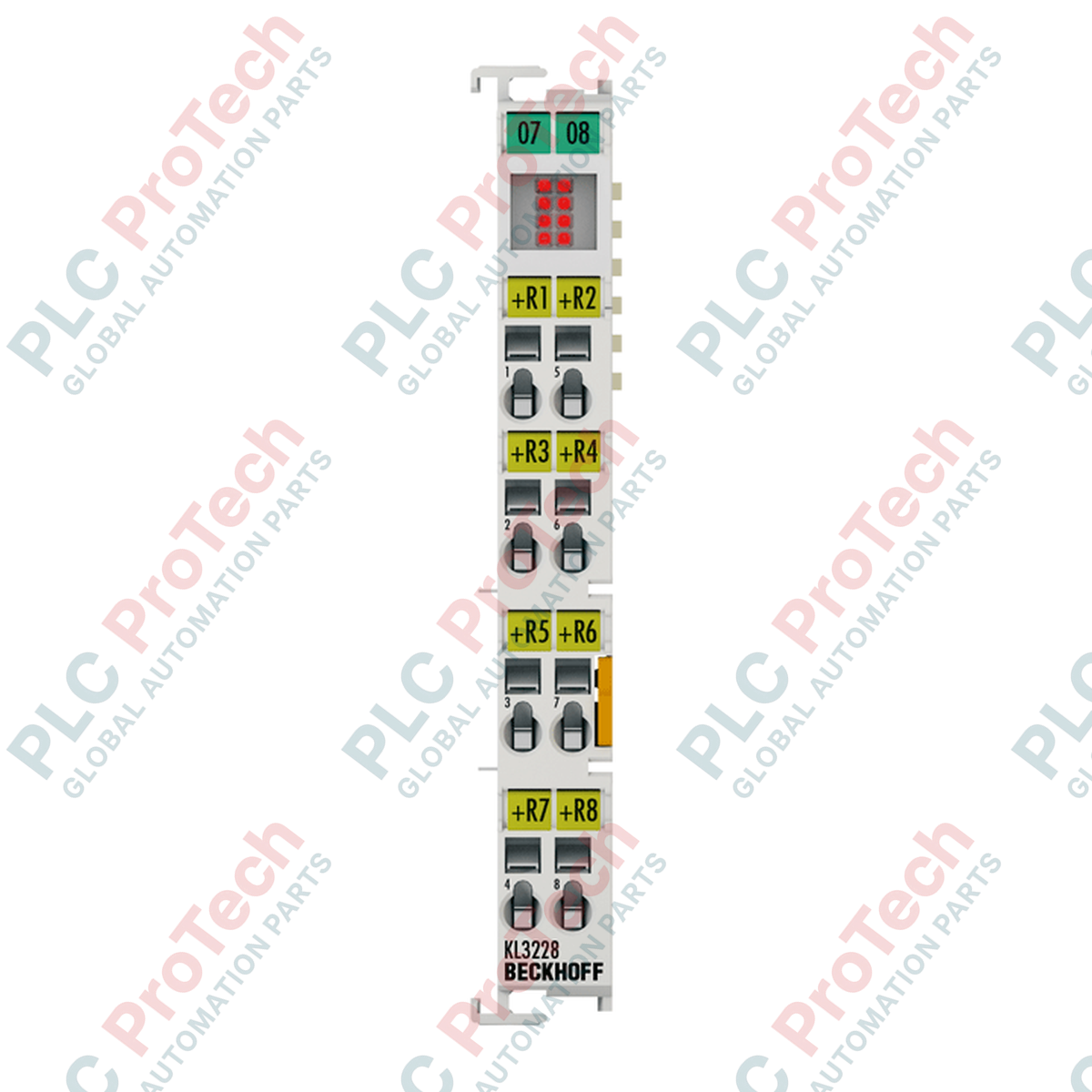

دریافت دادههای دمایی پرتراکم در تابلوهای کنترل با فضای محدود، با استفاده از ترمینال باس Beckhoff KS3228 سادهتر میشود. این ماژول مستقیماً با حسگرهای مقاومتی RTD نوع Pt1000 و Ni1000 در 8 کانال مجزا ارتباط برقرار میکند و دماهای میدانی را با بهرهوری عملیاتی بالا پردازش میکند. این سختافزار که با فناوری اتصال تکسیمه طراحی شده است، با استفاده از یک سیم سیگنال برای هر حسگر و ارجاع آن به مسیر برگشت مشترک، تراکم ترمینال را بهینه میکند. سطح سیمکشی قابل جداشدن یکپارچه، تعویض سریع و بدون ابزار ترمینال را هنگام راهاندازی یا دورههای تعمیر و نگهداری امکانپذیر میکند؛ درحالیکه سیمکشی میدانی کاملاً دستنخورده باقی میماند و زمان ازکارافتادگی ماشین کاهش مییابد.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | Beckhoff Automation |
| شماره مدل | KS3228 |
| تعداد ورودیها | 8 کانال |
| فناوری اتصال | سیستم تکسیمه |
| انواع حسگرهای پشتیبانیشده | Pt1000، Ni1000 (RTD) |
| محدوده اندازهگیری | -50 تا +150 درجه سانتیگراد (برای هر دو حسگر Pt و Ni) |
| وضوح | 0.1 درجه سانتیگراد بهازای هر رقم |
| زمان تبدیل | تقریباً 1.0 ثانیه |
| جریان اندازهگیری معمول | 0.5 میلیآمپر |
| خطای اندازهگیری | ±1 درجه سانتیگراد (وابسته به سیمکشی فعال میدانی) |
| ایزولاسیون الکتریکی | 500 ولت (از K-bus به ولتاژ سیگنال) |
| مصرف جریان (K-bus) | معمولاً 85 میلیآمپر |
| عرض بیت تصویر فرایند | ورودی: 8 × داده 16 بیتی (اختیاری: 8 × کنترل/وضعیت 8 بیتی) |
| محدوده سیم قابل اتصال (مفتولی) | 0.08 تا 1.5 میلیمتر مربع (AWG 28 تا 16) |
| محدوده سیم قابل اتصال (افشان) | 0.08 تا 1.5 میلیمتر مربع (AWG 28 تا 16) |
| محدوده سیم قابل اتصال (انعطافپذیر) | 0.14 تا 1.5 میلیمتر مربع (AWG 26 تا 16) |
| طول لختکردن سیم | 9 تا 10 میلیمتر |
| جنس محفظه | پلیکربنات |
| محافظت محیطی | IP20 / موقعیت نصب متغیر |
| دمای کارکرد | 0 تا +55 درجه سانتیگراد |
| دمای نگهداری | -25 تا +85 درجه سانتیگراد |
| استانداردها و تأییدیهها | CE، UL، ATEX (II 3 G Ex nA IIC T4 Gc) |
| ابعاد (W × ارتفاع × عمق) | ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۶۸ میلیمتر |
| وزن خالص | ۰٫۰۷۵ کیلوگرم |
| وزن حمل (محاسبهشده) | ۲٫۰ کیلوگرم (محافظتشده در بستهبندی عمده) |
| پین ترمینال (سطح KS) | تخصیص سیگنال | توضیحات |
|---|---|---|
| 1 | ورودی ۱ | کانال حسگر RTD ۱ (۱ سیمه) |
| 2 | ورودی ۲ | کانال حسگر RTD ۲ (۱ سیمه) |
| 3 | ورودی ۳ | کانال حسگر RTD ۳ (۱ سیمه) |
| 4 | ورودی ۴ | کانال حسگر RTD ۴ (۱ سیمه) |
| 5 | ورودی ۵ | کانال حسگر RTD ۵ (۱ سیمه) |
| 6 | ورودی ۶ | کانال حسگر RTD ۶ (۱ سیمه) |
| 7 | ورودی ۷ | کانال حسگر RTD ۷ (۱ سیمه) |
| 8 | ورودی ۸ | کانال حسگر RTD ۸ (۱ سیمه) |
KS3228 معادل پلاگین مستقیم ترمینال باس استاندارد KL3228 است. در حالی که KL3228 از اتصالات گیره کششی دائمی استفاده میکند، KS3228 دارای یک بلوک سیمکشی جداشدنی است. این دو مدل دارای نگاشت رجیستر، جایپای K-bus و پارامترهای الکتریکی یکسان هستند؛ بنابراین در پیکربندیهای موجود K-bus میتوان آنها را مستقیماً و بدون تغییر در نرمافزار یا PLC جایگزین کرد.
از آنجا که این ماژول از طرح اتصال ۱ سیمه استفاده میکند، مقاومت سیمهای رابط را جبران نمیکند. طراحان باید مسیر سیمهای رابط را تا حد امکان کوتاه نگه دارند تا از خطاهای آفست جلوگیری شود؛ هر اهم اضافی مقاومت کابل بهصورت افزایش ظاهری دما ثبت خواهد شد. هنگام استفاده از فاصلههای طولانی کابل، آفستهای نرمافزاری باید در پیکربندی رجیستر کنترلر کالیبره شوند تا مقاومت سیستماتیک سیم جبران شود. اگر در فواصل فیزیکی طولانی به دقت بالا نیاز است، استفاده از ماژولهای RTD دو سیمه یا چهار سیمه، مانند سری KL3208، را در نظر بگیرید.
برای اطمینان از پایداری سیگنالهای اندازهگیری RTD، سیمهای حسگر را در کابلهای شیلددار و جدا از کابلهای موتور ولتاژبالا و پرفرکانس و مسیرهای توزیع برق AC عبور دهید. شیلد کابل را بلافاصله در محل ورود به محفظه، به یک شینه ارت با امپدانس پایین متصل کنید. هنگام پیکربندی ماژول، از نرمافزار پیکربندی KS2000 یا فرمانهای PLC مبتنی بر رجیستر استفاده کنید تا بین الگوریتمهای مقیاسبندی Pt1000 و Ni1000 انتخاب کرده و تنظیمات فیلتر فعال دادههای فرایند را تغییر دهید.
کوپلر باس K-bus یا بلوک ترمینال موجود را بهطور ایمن روی یک ریل DIN ارتشده ۳۵ میلیمتری (مطابق با EN 60715) نصب کنید.
ترمینال KS3228 را روی ریل، در کنار واحد موجود بلغزانید و سازوکار قفلشونده دوگانه شیار و زبانه را همراستا کنید تا در جای خود کلیک کند.
برای سیمکشی، یک پیچگوشتی استاندارد را در شیار فعالسازی فنری روی سطح پلاگین وارد کنید، سیم لختشده (با طول لختسازی ۹ تا ۱۰ میلیمتر) را در نقطه اتصال قرار دهید و گیره کششی را آزاد کنید.
