تولیدکننده: BECKHOFF
شماره محصول: KS4418
کشور سازنده:آلمان
نوع محصول: ترمینالهای باس
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 75g
ابعاد: ۶٫۸ سانتیمتر × ۱٫۲ سانتیمتر × ۱۰٫۰ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

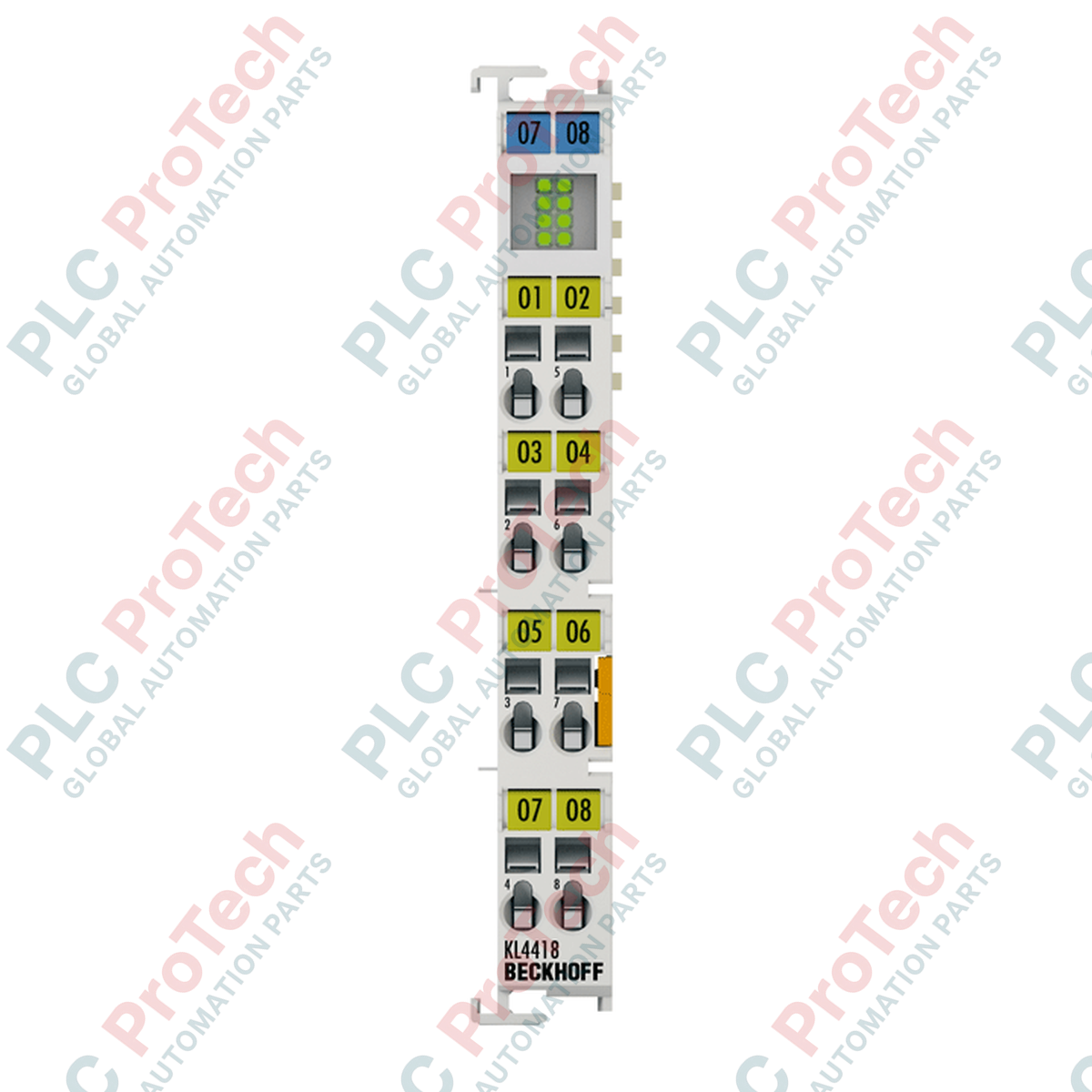

Beckhoff KS4418 که برای تابلوهای برق با تراکم بالا طراحی شده است، هشت کانال خروجی آنالوگ مستقل ارائه میدهد که برای انتقال سیگنالهای 0 تا 20 mA به عملگرهای میدانی طراحی شدهاند. این ترمینال، فرمفاکتور بسیار فشرده 12 mm را با یک سطح سیمکشی قابلجداشدن تخصصی ترکیب میکند و امکان تعمیر سریع سیستم و تعویض داغ ماژول را بدون ایجاد اختلال در ترمینالهای میدانی فراهم میسازد. این محصول با استفاده از فناوری تکسر و مبدل دیجیتال به آنالوگ 12 بیتی، انتقال مطمئن نقاط تنظیم را برای شیرها، عملگرها و کنترلکنندههای سرعت در معماریهای K-bus فراهم میکند.
| پارامتر مشخصات | مقدار فنی |
|---|---|
| تولیدکننده | Beckhoff |
| شماره مدل | KS4418 |
| فناوری سیگنال | تکسر |
| تعداد خروجیها | 8 |
| محدوده سیگنال | 0 تا 20 mA |
| وضوح | 12 بیتی |
| زمان تبدیل | تقریباً 8 ms |
| مقاومت بار | کمتر از 150 اهم (مقاوم در برابر اتصال کوتاه) |
| خطای محدوده خروجی | کمتر از مثبت/منفی 0.2٪ (نسبت به مقدار نهایی) |
| ایزولاسیون الکتریکی | 500 V (بین K-bus و ولتاژ سیگنال) |
| مصرف جریان (K-Bus) | معمولاً 20 mA |
| مصرف جریان (کنتاکتهای تغذیه) | معمولاً 60 mA بهعلاوه بار |
| ورودی منبع تغذیه | 24 V DC از طریق کنتاکتهای تغذیه (یا 15 V DC از طریق ترمینال تغذیه KL9515) |
| روش اتصال هادی | اتصال ترمینالی کششی قابلجداشدن / فنری |
| محدوده مقطع سیم | تکرشتهای: 0.08 تا 1.5 mm2 | چندرشتهای: 0.08 تا 1.5 mm2 | ظریف: 0.14 تا 1.5 mm2 |
| مقطع سیم (AWG) | AWG 28 تا 16 (تکرشتهای/چندرشتهای) | AWG 26 تا 16 (افشان) |
| طول لختکردن سیم | ۹ تا ۱۰ میلیمتر |
| دمای کارکرد | ۰ تا +۵۵ درجه سانتیگراد |
| دمای نگهداری | -۲۵ تا +۸۵ درجه سانتیگراد |
| محدوده رطوبت نسبی | ۹۵٪، بدون میعان |
| درجه حفاظت در برابر نفوذ | IP20 (با وضعیت نصب متغیر) |
| ابعاد فیزیکی | عمق ۶۸ میلیمتر × عرض ۱۲ میلیمتر × ارتفاع ۱۰۰ میلیمتر |
| وزن خالص واحد | ۰٫۰۷۵ کیلوگرم |
| وزن حمل (محاسبهشده) | ۰٫۲۵۰ کیلوگرم |
این ترمینال از نظر عملکرد با ترمینال باس استاندارد Beckhoff KL4418 یکسان است. تفاوت معماری اصلی، بلوک ترمینال قابلاتصال سری KS (KS4418) است که تعویض سریع واحدهای فیزیکی را در حین تعمیرات حیاتی سیستم امکانپذیر میکند، بدون آنکه کابلهای کنترل فیلد قطع شوند. این محصولات از فایلهای توصیف دستگاه GSD و XML یکسانی در پیکربندیهای TwinCAT یا نرمافزارهای جایگزین مستر فیلدباس استفاده میکنند.
باید به محدودیتهای مقاومت حلقه توجه ویژهای شود. با ظرفیت بار حداکثر ۱۵۰ اهم، استفاده از مسیرهای سیمکشی طولانی یا تجهیزات ابزار دقیق فیلدی با امپدانس بالا ممکن است از محدوده انطباق ولتاژ مدارهای درایور داخلی فراتر رود. عبور از ۱۵۰ اهم باعث اشباع جریان خروجی در سطحی کمتر از سیگنال موردنیاز ۲۰ میلیآمپر میشود و در نتیجه، بدون آنکه الزاماً کد خطای سختافزاری فعال شود، انحراف اندازهگیری و خطاهای ردیابی سیستم رخ میدهد.
برای حفظ دقت خروجی در محدوده تلورانس نامی مثبت یا منفی ۰٫۲٪ در محیطهای دارای تداخل الکترومغناطیسی شدید، توصیه میکنیم برای هر ۸ کانال آنالوگ از کابلهای زوجتابیده شیلددار (STP) استفاده کنید. اطمینان حاصل کنید که شیلد کابل در نقطه ورود به تابلو کنترل، بهصورت تمیز به ریل اتصال زمین متصل شده باشد. برای جلوگیری از ایجاد حلقههای زمین در خروجیهای تکسر، بررسی کنید که مراجع زمین تجهیزات خارجی متصل با پتانسیل زمین محلی ماژول یکسان باشند.
پیش از نصب یا جداسازی ترمینال، همه منابع تغذیه ۲۴ ولت DC متصل به کوپلر باس و کنتاکتهای تغذیه سمت فیلد را ایزوله و قفلگذاری کنید. واردکردن یا خارجکردن ماژولها از بکپلین فعال میتواند ارتباطات داخلی K-bus را مختل کند و موجب رفتار پیشبینینشده یا قطعهای فوری ایمنی در سایر گرههای شبکه شود.
واحد را روی ریل استاندارد DIN با عرض ۳۵ میلیمتر مطابق EN 60715 نصب کنید و آن را بهصورت جانبی بلغزانید تا اتصال کلیدی دوشیاره بهطور محکم با ترمینال مجاور قفل شود.
سیمهای هادی (۰٫۰۸ تا ۱٫۵ میلیمترمربع) را با استفاده از پیچگوشتی دوسو برای فعالکردن گیره کششی یکپارچه وارد کنید، یا بلوک ترمینال KS از پیش سیمکشیشده را متصل کنید.
برای تأیید برقراری چرخه K-bus و همگامسازی صحیح پایانههای شبکه پاییندست، توان منطقی را به کوپلر باس اعمال کنید.
