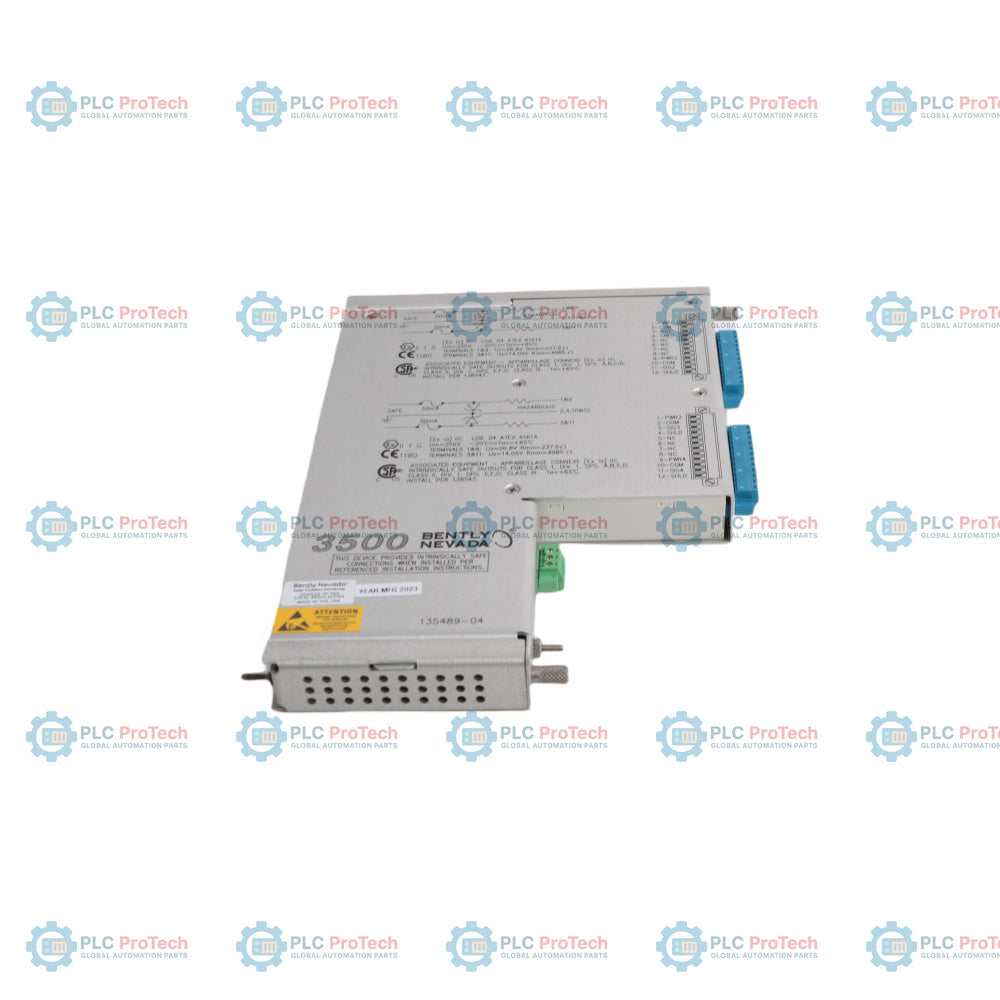

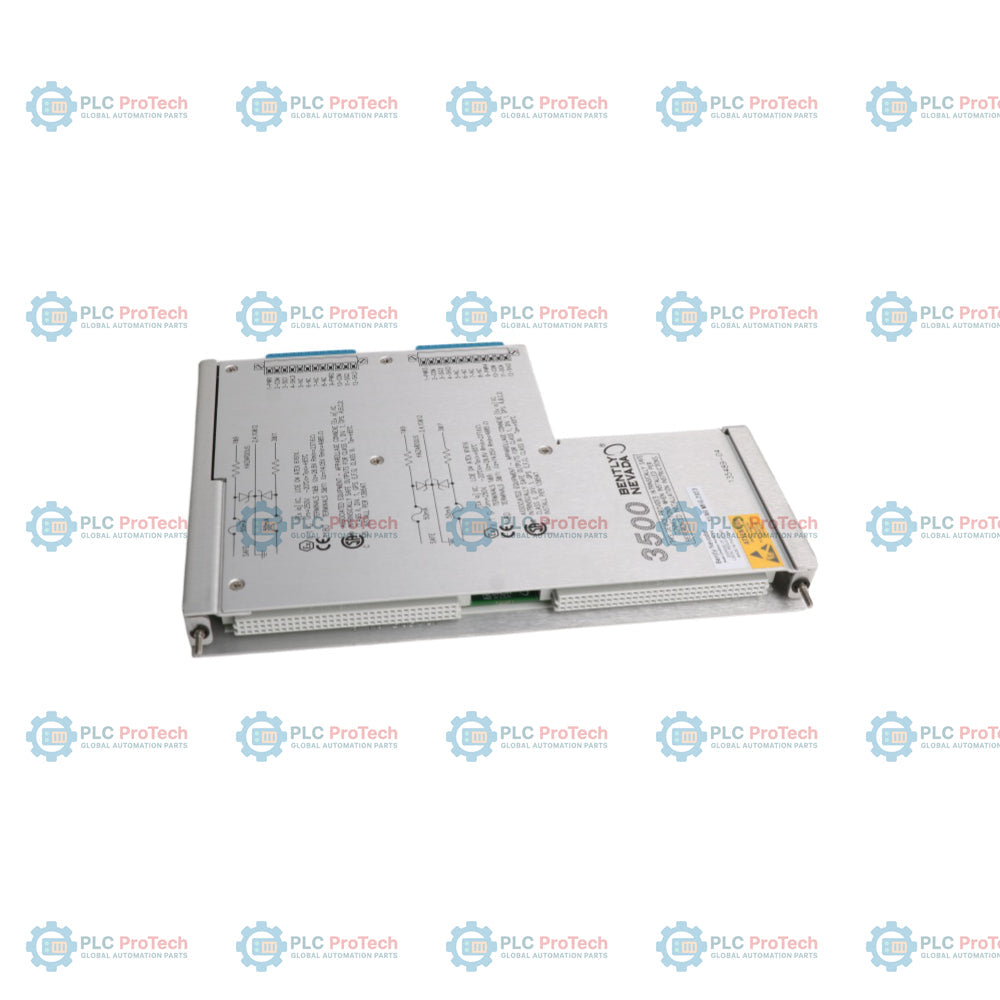

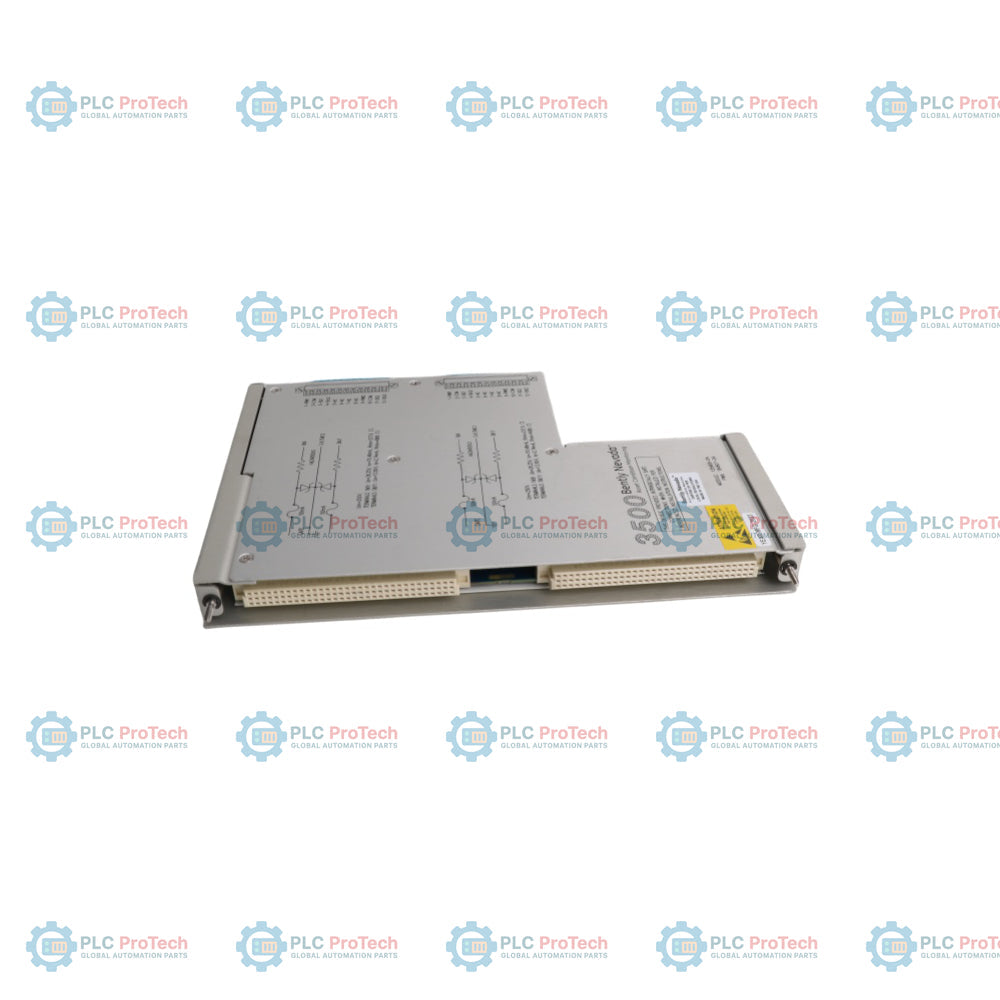

ماژول ورودی/خروجی Proximitor مدل 135489-04 از سری 3500/40M برند Bently Nevada با موانع داخلی

مروری بر محصول

ماژول 135489-04 (135489-04) یک ماژول ورودی/خروجی با عملکرد بالا است که به‌طور ویژه برای سامانه مانیتور Proximitor 3500/40M شرکت Bently Nevada طراحی شده است. این رابط چهارکاناله برای اتصال مبدل‌های میدانی به رک حفاظت از ماشین‌آلات طراحی شده و شامل موانع داخلی و ترمینال‌های داخلی یکپارچه است. این پیکربندی برای نصب در نواحی خطرناک حیاتی است، زیرا موانع ایمنی داخلی انرژی الکتریکی را برای جلوگیری از اشتعال در اتمسفرهای انفجاری محدود می‌کنند.

این ماژول سیگنال‌های پالس و جابه‌جایی را از مبدل‌های مجاورتی پردازش می‌کند تا پارامترهای اساسی ماشین‌آلات، از جمله ارتعاش شعاعی، موقعیت محوری، خروج از مرکز، انبساط تفاضلی و REBAM را پایش کند. این ماژول با ارائه حفاظت پیوسته از ماشین‌آلات و داده‌های با دقت بالا به کارکنان بهره‌برداری، 135489-04 به‌عنوان یکی از اجزای حیاتی، در کاهش توقف‌های برنامه‌ریزی‌نشده تجهیزات مهم در صنایع تولید برق، نفت و گاز و فرآوری پتروشیمی نقش دارد.

معماری سخت‌افزار و پردازش سیگنال

این 135489-04 این ماژول با معماری چگالی بالا طراحی شده است که به‌طور هم‌زمان از حداکثر چهار سیگنال مبدل مجاورتی پشتیبانی می‌کند. این ماژول دارای ایزولاسیون گالوانیکی داخلی و قطعات ایمنی منطبق با پارامترهای تجهیز CSA-NRTL/C و ATEX/IECEx است.

• برنامه‌ریزی کانال‌ها: کانال‌های مانیتور به‌صورت جفت برنامه‌ریزی می‌شوند و به سیستم امکان می‌دهند هم‌زمان حداکثر دو عملکرد مجزا را انجام دهد (برای مثال، کانال‌های ۱ و ۲ برای پایش ارتعاش شعاعی و کانال‌های ۳ و ۴ برای پایش موقعیت محوری).
• موانع ایمنی: این ماژول مدار مانع Proximitor را با پارامترهای مشخص توان (PWR) و سیگنال (SIG) دربرمی‌گیرد و اطمینان می‌دهد سطوح Vmax و Imax برای ایمنی ذاتی در محدوده‌های عملیاتی ایمن باقی بمانند.
• شرطی‌سازی سیگنال: سخت‌افزار قابلیت‌های پیشرفته فیلترگذاری را ارائه می‌دهد که شامل فیلترهای مستقیم (تا ۴۰۰۰ هرتز)، فیلترهای گپ و فیلترهای ناچ با Q ثابت برای ردیابی برداری 1X و 2X است.

مشخصات فنی

پرسش‌های متداول فنی

مانع داخلی چگونه بر الزامات سیم‌کشی میدانی تأثیر می‌گذارد؟

این 135489-04 شامل موانع ایمنی داخلی است که نیاز به موانع زنر خارجی یا ایزولاتورهای گالوانیکی بین رک و ناحیه خطرناک را از بین می‌برد. این امر چیدمان کابینت را ساده‌تر کرده و امپدانس کلی حلقه را کاهش می‌دهد.

آیا می‌توان از این ماژول هم برای ارتعاش شعاعی و هم برای موقعیت محوری استفاده کرد؟

بله. مانیتور 3500/40M همراه با این ماژول ورودی/خروجی امکان می‌دهد کانال‌ها برای عملکردهای مختلف به‌صورت جفت پیکربندی شوند؛ برای مثال، ارتعاش شعاعی روی یک جفت و موقعیت محوری روی جفت دیگر.

پارامترهای اصلی تجهیز برای موانع داخلی چیست؟

برای پروکسیمیتور باریر (PWR)، مقدار Vmax برابر با 26.25 V و مقدار Imax برابر با 110.48 mA است. برای سیگنال (SIG)، مقدار Vmax برابر با 13.65 V و مقدار Imax برابر با 2.74 mA است.

🛠️ راهنمای نصب و مراحل کلیدی

مدل 135489-04 یک ماژول I/O با موانع داخلی و ترمینال‌های داخلی است. این ماژول در پشت رک 3500، مستقیماً پشت مانیتور پروکسیمیتور 3500/40M نصب می‌شود. این ماژول ایزولاسیون ذاتاً ایمن (IS) را برای مبدل‌های واقع در نواحی خطرناک فراهم می‌کند.

1. نصب سخت‌افزار

• کانال‌های بای‌پس: پیش از وارد کردن ماژول، کانال‌های مانیتور مرتبط را در حالت بای‌پس قرار دهید تا از تریپ تصادفی ماشین‌آلات جلوگیری شود.
• هم‌ترازی اسلات: ماژول I/O را در اسلات تمام‌ارتفاع پشت رک قرار دهید؛ این اسلات باید دقیقاً با ماژول مانیتور 3500/40M در قسمت جلویی مطابقت داشته باشد.
• قرارگیری و محکم‌سازی: ماژول را در امتداد ریل‌های شاسی هدایت کنید تا محکم به کانکتورهای بک‌پلین متصل شود. دو پیچ دستی پنل جلویی را سفت کنید.
• ارتینگ IS: رک 3500 باید دارای ماژول ارتینگ IS مدل 3500/04 باشد. اطمینان حاصل کنید که تیغه‌های اتصال زمین در پشت ماژول I/O، تماس ایمنی با شینه ارت IS رک داشته باشند.

2. سیم‌کشی و جداسازی فیزیکی

• ترمینال‌های رنگی: سیم‌کشی میدانی مبدل‌های ناحیه خطرناک را به ترمینال‌های آبی وصل کنید. سیگنال‌های خروجی ناحیه ایمن را به ترمینال‌های سبز وصل کنید.
• فاصله 50 میلی‌متر (2 اینچ): حداقل فاصله فیزیکی 50 میلی‌متر (2 اینچ) را بین سیم‌کشی ناحیه خطرناک (ذاتاً ایمن) و سیم‌کشی ناحیه غیرخطرناک (ایمن) حفظ کنید.
• مسیر عبور سیم‌ها: سیم‌کشی ناحیه خطرناک را به سمت بالا و داخل کانال‌های سیم‌کشی بالایی، و سیم‌کشی ناحیه ایمن را به سمت پایین و داخل کانال‌های سیم‌کشی پایینی هدایت کنید تا از تداخل سیگنال‌ها جلوگیری شود.

🛒 نکات تأمین

• مبدل‌های باسی‌شده پشتیبانی نمی‌شوند: ماژول‌های I/O دارای مانع داخلی، از مبدل‌های باسی‌شده (خطوط تغذیه مشترک) پشتیبانی نمی‌کنند. هر مبدل باید به‌صورت مستقل سیم‌کشی شود.
• الزامات عمق محفظه: ماژول‌های موانع داخلی از ماژول‌های استاندارد I/O عمق بیشتری دارند. آن‌ها در کابینت‌های استاندارد با عمق 400 میلی‌متر جا نمی‌گیرند. حداقل عمق کابینت 600 میلی‌متر یا محفظه نصب Bulkhead/Panel لازم است.
• کاهش تعداد اسلات: نصب ماژول ارتینگ IS اجباری 3500/04، یک اسلات اختصاصی I/O را اشغال می‌کند. این امر حداکثر تعداد اسلات‌های مانیتور قابل‌استفاده در یک رک استاندارد 19 اینچی را از 14 به 13 کاهش می‌دهد.
• فقط ترمینال‌های داخلی: این مدل خاص (-04) به ترمینال‌های پیچی داخلی مجهز است. این مدل نمی‌تواند با بلوک‌های ترمینال خارجی (ETB) یا کابل‌های پیش‌ساخته استفاده شود.
• محدودیت‌های دما: رک‌های مجهز به موانع داخلی، در مقایسه با حد پایین استاندارد ‎-30°C، بازه دمای عملیاتی محدودتری از 0°C تا +65°C (32°F تا +150°F) دارند. از تهویه مناسب کابینت اطمینان حاصل کنید.
