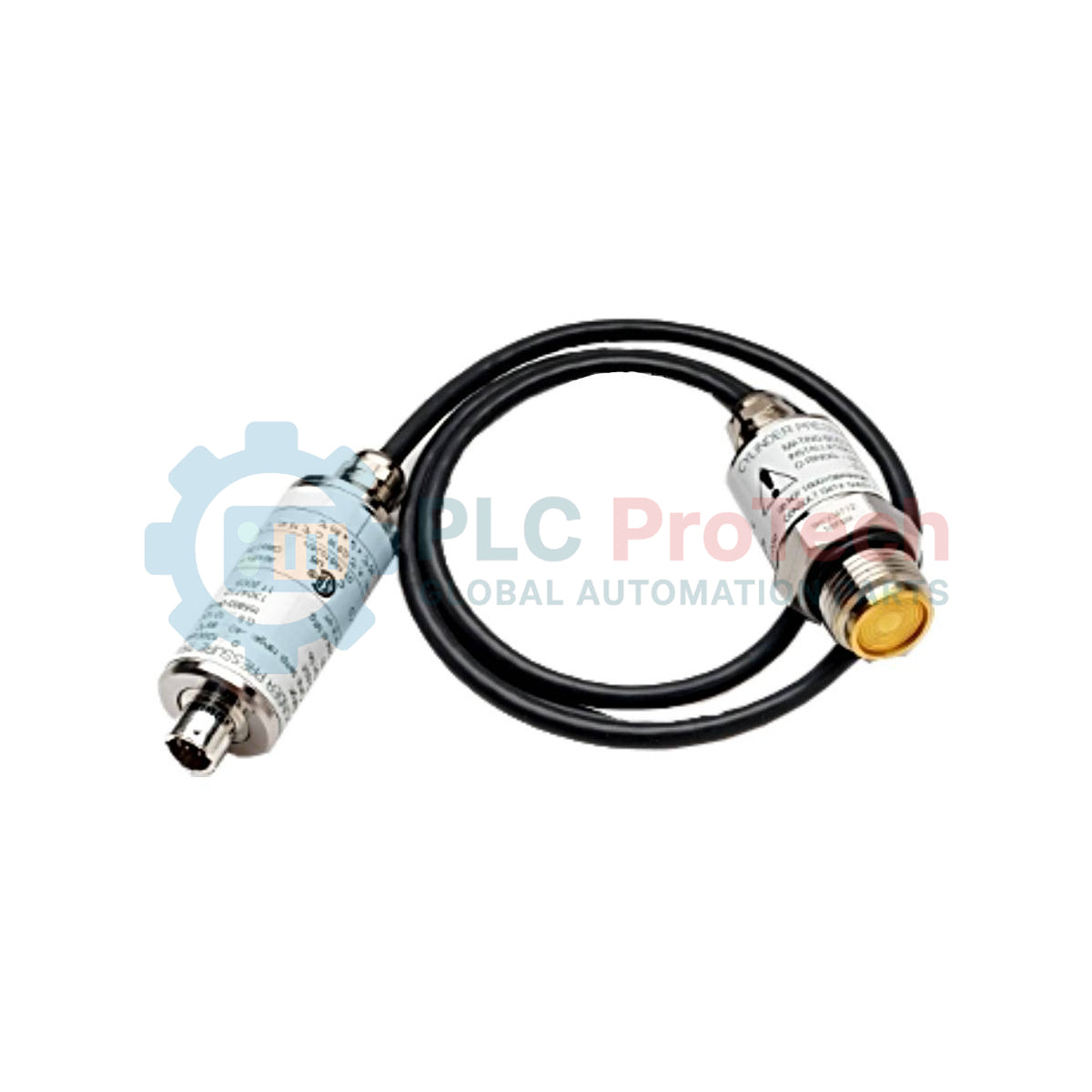

Bently Nevada 146824-0050 کابل مبدل فشار سیلندر

توضیحات

این مجرای سیگنال سنگین‌کار که به‌طور اختصاصی برای معماری‌های تشخیصی ماشین‌آلات رفت‌وبرگشتیِ دشوار طراحی شده است، فاصله میان حسگرهای فشار سرسیلندر و سامانه‌های پایش را پوشش می‌دهد. Bently Nevada 146824-0050 مسیر سیگنالی کم‌نویز و به‌شدت محافظت‌شده فراهم می‌کند که برای ثبت تغییرات دینامیکی فشار با فرکانس بالا و تولید منحنی‌های دقیق فشار-حجم (PV) ضروری است. این مجموعه کابل ۵۰ فوتی (۱۵٫۲ متری) که برای تحمل فشارهای فیزیکی و محیطی سکوهای کمپرسور ساخته شده است، انتقال داده‌ای با یکپارچگی بالا را در محیط‌های دارای نویز الکترومغناطیسی و فعالیت مکانیکی تضمین می‌کند.

ویژگی‌ها

• محافظت الکترومغناطیسی قدرتمند: نویز فرکانس‌بالای ناشی از ماشین‌آلات سنگین مجاور، سامانه‌های جرقه‌زنی و خطوط برق را کاهش می‌دهد.
• رابط‌های صنعتی مهندسی‌شده: ترمینال‌های رزوه‌دار ممتاز که برای حفظ سطوح تماس محکم، علی‌رغم ارتعاش مداوم سازه‌ای، طراحی شده‌اند.
• روکش بادوام: جنس روکش بیرونی برای مقاومت در برابر روغن‌ها، حلال‌های صنعتی و رطوبتی انتخاب شده است که معمولاً در شاسی کمپرسورهای رفت‌وبرگشتی وجود دارند.
• طول از پیش ترمینال‌گذاری‌شده: در کارخانه ترمینال‌گذاری و در گزینه طول ۵۰ فوت (۱۵٫۲ متر) آزمایش شده است تا ویژگی‌های امپدانس الکتریکی استاندارد حفظ شود.

کاربردها

• سامانه‌های پایش فشار سیلندر کمپرسورهای رفت‌وبرگشتی.
• تشخیص عملکرد ترمودینامیکی و پایش فشار اوج.
• معماری‌های حفاظت پیوسته ماشین‌آلات با استفاده از مانیتور فشار سیلندر Bently Nevada 3500/77M.
• تحلیل دینامیکی احتراق در موتورهای احتراق داخلی صنعتی بزرگ.

مشخصات فنی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

خانواده کابل 146824 دارای پسوندهای خط تیره متنوعی است که طول کلی را مشخص می‌کنند. برای حفظ یکپارچگی سیگنال، هرگز چند کابل کوتاه‌تر را برای رسیدن به طول 50 فوت به یکدیگر متصل نکنید. وصله‌زدن می‌تواند تغییرات شدید امپدانس ایجاد کند و پاسخ گذرای در مقیاس میکروثانیه را که برای مانیتورهای فشار دینامیکی پرسرعت ضروری است، کاهش دهد. اگر نصب شما به طول متفاوتی نیاز دارد، همیشه پسوند از پیش‌بریده‌شده و منطبق با طول موردنظر را مستقیماً تهیه کنید.

نکات مهم کاربردی و یادداشت‌های مهندسی

سیگنال‌های ترانسدیوسر با امپدانس بالا به‌شدت در معرض تداخل الکترواستاتیکی و مغناطیسی با فرکانس بالا هستند. عبور دادن این کابل در مجاورت خطوط برق AC یا خطوط خروجی درایو فرکانس متغیر (VFD) بدون استفاده از کاندوییت اختصاصی و متصل به زمین، نمودارهای فشار-حجم را مخدوش می‌کند و به نمایشگر پایش، شاخص‌های تشخیصی نادرست یا محاسبات ترمودینامیکی نادقیق می‌دهد.

نکات راه‌اندازی و سیم‌کشی

همیشه مطمئن شوید شیلد کابل فقط از یک سمت، معمولاً در جعبه اتصال محلی یا رک مانیتور، به زمین متصل شده باشد تا از ایجاد حلقه‌های زمین جلوگیری شود. پیش از اتصال، مطمئن شوید کانکتور ترانسدیوسر کاملاً خشک و تمیز است. هنگام محکم‌کردن کابل، حداقل شعاع خمش دینامیکی 75 میلی‌متر را حفظ کنید تا از تخریب ساختاری فویل شیلد داخلی و هادی‌ها در طول سال‌ها کارکرد ماشین‌آلات جلوگیری شود.

راهنمای نصب
