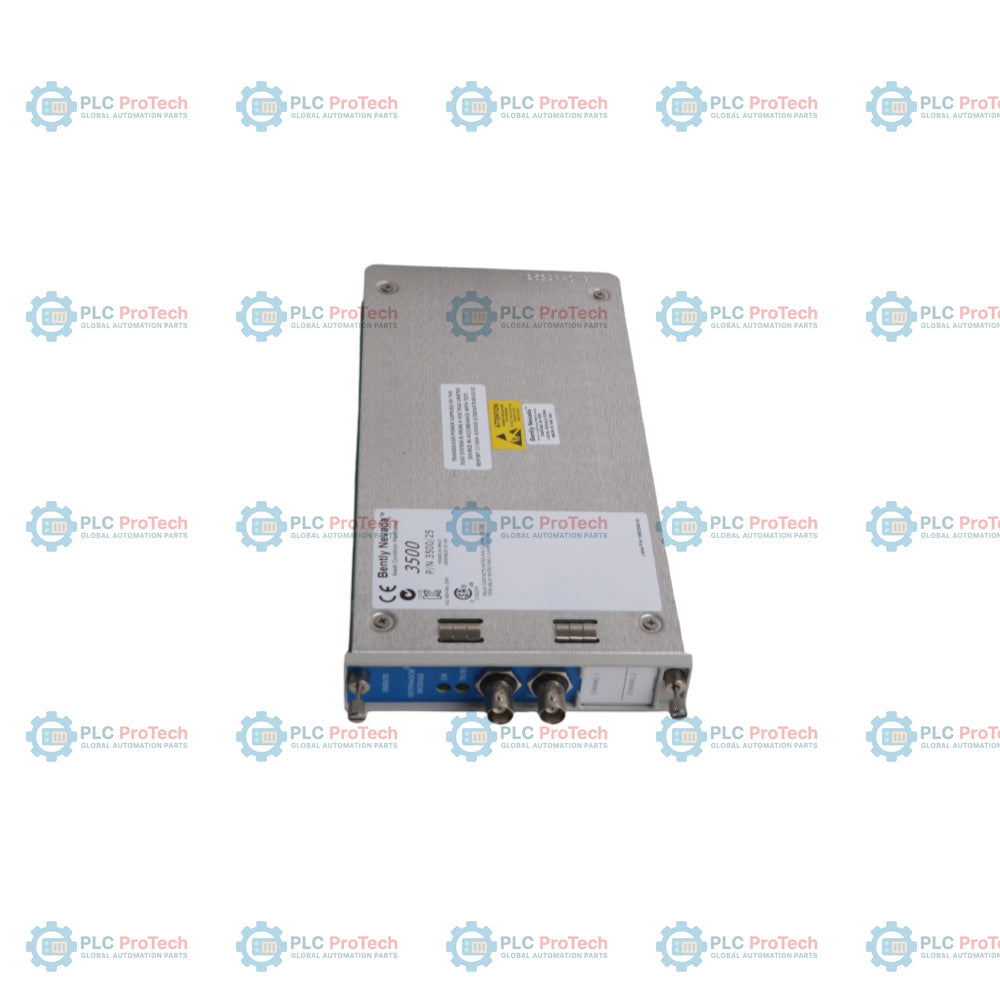

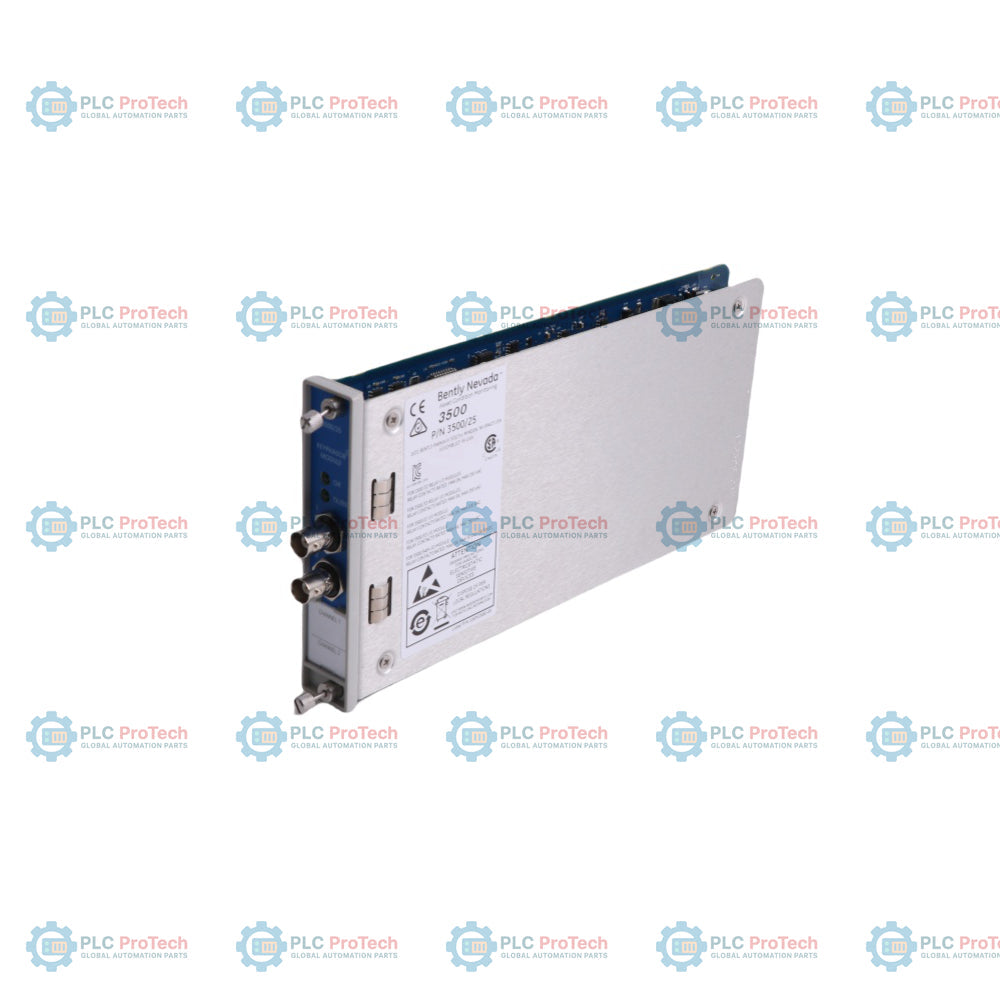

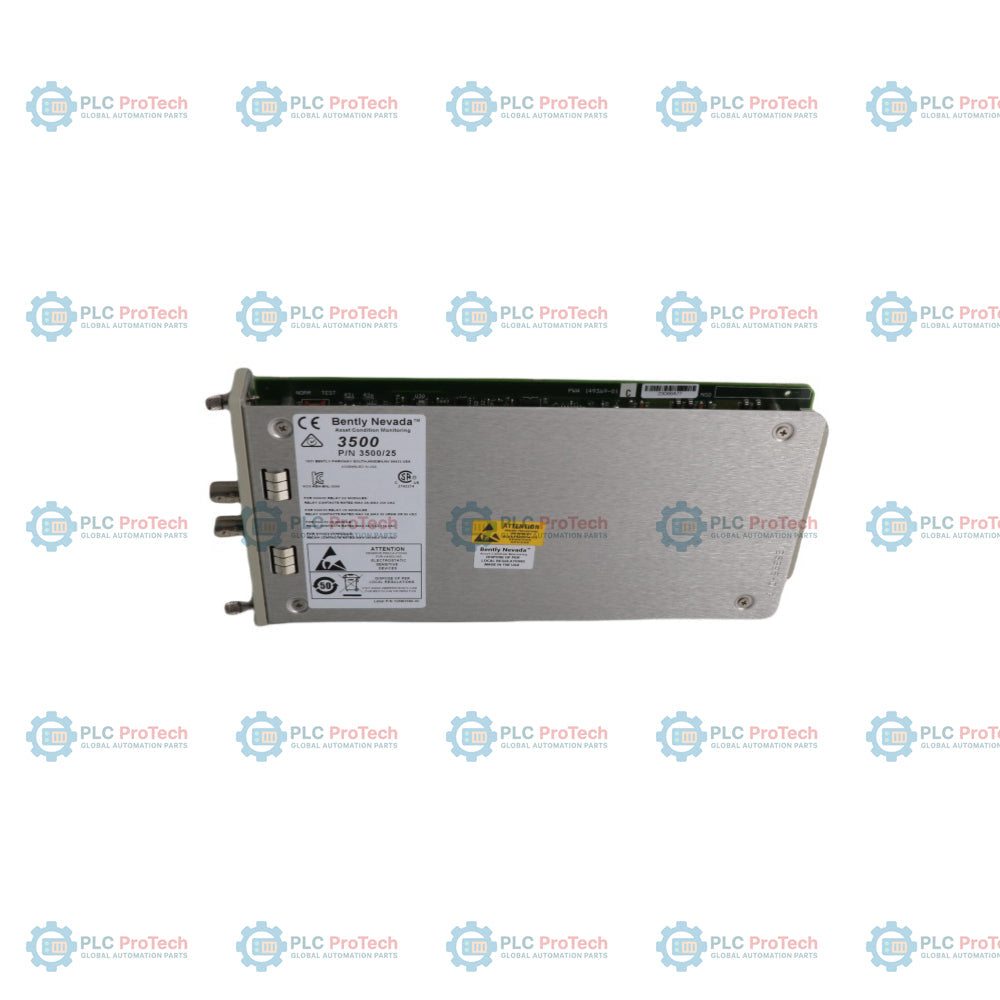

Manufacturer: Bently Nevada
Product No.: 3500/25 149369-01
Country of origin:ایالات متحده آمریکا
Product Type: ماژول کلیدفاز پیشرفته
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 460g
Dimensions: ۱۱۹.۴ میلیمتر × ۲۴.۴ میلیمتر × ۲۴۱.۸ میلیمتر
Shipping port: Xiamen
Warranty: 12 months
این 3500/25، تحت مونتاژ قطعات یدکی ارتقا یافته طراحی شده است 149369-01، یک ابزار سختافزاری دو کاناله نیم ارتفاع است که برای توزیع سیگنالهای زمانبندی دقیق به ماژولهای نظارتی در رک سیستم حفاظت ماشینآلات 3500 طراحی شده است. این ماژول شکل موجهای پالس آنالوگ خام را که مستقیماً از پروبهای نزدیکی یا مبدلهای مغناطیسی غیرفعال دریافت میشود، پردازش کرده و آنها را به مراجع فاز دیجیتال تبدیل میکند که لحظه دقیق همزمانی نشانگر رویداد فیزیکی شفت با مبدل میدانی را نشان میدهد. به عنوان لایه اصلی اندازهگیری، شاخصهای یک بار در هر دور یا چند رویداد در هر دور را ردیابی میکند تا به مانیتورهای رک مجاور و ابزارهای تشخیصی خارجی امکان محاسبه سرعت چرخشی شفت و پارامترهای برداری از جمله دامنه ارتعاش 1X و زاویه فاز را بدهد. با سازگاری کامل به عقب با زیرمجموعههای قدیمی، این واحد از شبکههای همبستگی چند کاناله پشتیبانی میکند و امکان پیکربندیهای معمول تا چهار ورودی مستقل و نقشهبرداری جفتشده تا هشت متغیر کیفازور متمایز را در معماری بکلین داخلی فراهم میکند.
| کد گزینه | توضیحات |
|---|---|
| 3500/25-AXX-BXX | ماژول کیفازور پیشرفته |
| الف: نوع ماژول ورودی/خروجی | |
| 01 | ماژول ورودی/خروجی کیفازور پیشرفته با ترمینالهای داخلی |
| 02 | ماژول ورودی/خروجی کیفازور پیشرفته با ترمینالهای خارجی |
| 03 | ماژول ورودی/خروجی کیفازور ایزوله با ترمینالهای داخلی |
| 04 | ماژول ورودی/خروجی کیفازور ایزوله با ترمینالهای خارجی |
| 05 | ماژول ورودی/خروجی کیفازور با مانع داخلی و ترمینالهای داخلی |
| ب: گزینه تأییدیه سازمانی | |
| 00 | هیچکدام |
| 01 | CSA/NRTL/C (کلاس 1، بخش 2) |
| 02 | ATEX/IECEx/CSA (کلاس 1، منطقه 2) |
| قطعات یدکی | |
| 149369-01 | کارت اصلی ماژول کیفازور پیشرفته (جایگزین 125792-01) |
| 125800-01 | ماژول ورودی/خروجی کیفازور (اتصالات داخلی) |
| 126648-01 | ماژول ورودی/خروجی کیفازور (اتصالات خارجی) |
| 125800-02 | ماژول ورودی/خروجی کیفازور ایزوله (اتصالات داخلی) |
| 126648-02 | ماژول ورودی/خروجی کیفازور ایزوله (اتصالات خارجی) |
| 135473-01 | ماژول ورودی/خروجی کیفازور با مانع داخلی (اتصالات داخلی) |
| پارامتر | مشخصات |
|---|---|
| سازنده | Bently Nevada (Baker Hughes) |
| مدل | 3500/25 |
| شماره قطعه | 149369-01 |
| ظرفیت سیگنال ورودی | پذیرش تا 2 پالس تکرویداد یا چندرویداد به ازای هر ماژول |
| مقاومت ورودی استاندارد | مقاومت ورودی ایزوله 21.8 کیلو اهم |
| مقاومت ورودی ایزوله | مقاومت ورودی ایزوله 21.8 کیلو اهم |
| مقاومت داخلی مانع | مقاومت داخلی مانع 6.65 کیلو اهم |
| مصرف توان اسمی | مصرف توان معمولی 3.2 وات |
| ولتاژ تغذیه مبدل | حداکثر 24 ولت DC، 40 میلیآمپر به ازای هر کانال |
| حداکثر فرکانس ورودی | 20 کیلوهرتز برای پروبهای نزدیکی | 10 کیلوهرتز برای پیکاپهای مغناطیسی |
| حداکثر سرعت شفت ردیابی شده | حداکثر سرعت شفت ردیابی شده 99,999 دور در دقیقه |
| حداقل سرعت نزدیکی | 1 دور در دقیقه (0.017 هرتز) |
| حداقل سرعت پیکاپ مغناطیسی | 200 دور در دقیقه (3.3 هرتز) |
| دامنه تحریک سیگنال | از +10.0 ولت DC تا -24.0 ولت DC |
| دامنه هیسترزیس دستی | قابل تنظیم توسط کاربر از 0.2 تا 2.5 ولت |
| فرکانس آستانه خودکار | حداقل 1 هرتز (60 دور در دقیقه) |
| دامنه آستانه خودکار | حداقل 2 ولت پیک به پیک |
| دقت خروجی سرعت دیجیتال | در محدوده ±0.01٪ برای متغیرهای سرعت تا 99,999 دور در دقیقه |
| عملکرد دقت فاز | حداکثر خطای تغییر دما ±1 درجه سلسیوس تا سرعت 10,000 دور در دقیقه | حداکثر خطای تغییر دما ±6 درجه سلسیوس تا سرعت 99,999 دور در دقیقه |
| دامنه دمای عملیاتی | دمای عملیاتی از -30 درجه سلسیوس تا +65 درجه سلسیوس (-22 درجه فارنهایت تا +150 درجه فارنهایت) |
| دامنه دمای ذخیرهسازی | دمای ذخیرهسازی از -40 درجه سلسیوس تا +85 درجه سلسیوس (-40 درجه فارنهایت تا +185 درجه فارنهایت) |
| هدف رطوبت عملیاتی | رطوبت نسبی غیر متراکم 95% |
| وزن کارت ماژول اصلی | وزن کارت ماژول اصلی: 0.46 کیلوگرم (1.0 پوند) |
| وزن کارت ماژول ورودی/خروجی | وزن کارت ماژول ورودی/خروجی: 0.20 کیلوگرم (0.44 پوند) |
| ابعاد ماژول اصلی | ابعاد ماژول اصلی: 119.4 میلیمتر × 24.4 میلیمتر × 241.8 میلیمتر |
| ابعاد ماژول ورودی/خروجی | ابعاد ماژول ورودی/خروجی: 241.3 میلیمتر × 24.4 میلیمتر × 99.1 میلیمتر |
| نیازمندیهای اسلات رک | نیازمند یک موقعیت اسلات جلویی نیمارتفاع |
| پین ترمینال / کانکتور | عملکرد |
|---|---|
| CH1 / CH2 کواکسیال BNC (جلو) | خروجی دینامیکی بدون شرایط با حفاظت در برابر اتصال کوتاه برای ضبط سیگنال |
| مبدلها (تغذیه / مشترک / KPH) | نقشهبرداری اتصالات ترمینال عقب شامل تغذیه حسگر، مشترک و سیگنال پالس |
| ترمینالهای SHLD / GND | نقاط زمین مشترک قاب شیلد ابزار دقیق و زمین شاسی |
| KPH بافر شده (BUF1 / BUF2) | نقاط ترمینال اختصاصی که خطوط پالس دیجیتال با بافر به دستگاههای جانبی ارائه میدهند |
آیا این کارت ماژول خاص میتواند به طور مستقیم رلههای قطع اضطراری سرعت بیش از حد ماشینآلات پاییندستی را فعال کند؟
خیر، این ابزار Keyphasor به عنوان یک موتور داده تشخیص فاز طراحی شده است و نه یک سیستم خاموشکننده ایمنی، زیرا حلقههای رایگیری سختافزاری افزونه و سرعتهای اجرای خاص لازم برای مسیرهای قطع سرعت بیش از حد ماشین را ندارد.
تفاوت عملکردی بین مدل 3500/25 و شماره قطعه 149369-01 چیست؟
اصطلاح 3500/25 خانواده سیستم عملکردی عملیاتی در معماری رک را مشخص میکند، در حالی که کد 149369-01 کارت مدار اصلی پردازش فیزیکی کارخانهای دقیق را که به عنوان قطعه جایگزین عرضه میشود، تعیین میکند.
آیا برای تنظیم نقاط تریگر هنگام تعویض سنسور نیاز به تنظیم فیزیکی پتانسیومتر است؟
خیر، تمام تنظیمات تریگر، دامنههای ولتاژ، سطوح هیسترزیس رویداد و معیارهای پالس به صورت دیجیتال از طریق متغیرهای نرمافزاری در فضای پیکربندی 3500 انجام میشوند.
یک اتصال کوتاه شدید در خروجی کواکسیال پنل جلویی با بافر چگونه بر پردازش بکپلین تأثیر میگذارد؟
اتصالات BNC پنل جلویی مجهز به ایزولاسیون کامل در برابر اتصال کوتاه هستند که اطمینان میدهد خطوط تست خارجی به قطعات داخلی آسیب نمیرسانند و انتشار سیگنال در خطوط داخلی بکپلین متوقف نمیشود.
آیا این رابط کارت مدرن بهطور تمیز در رکهای سیستم قدیمی 3500 با نسخههای اصلی فرمور کار میکند؟
بله، این کارت سازگاری کامل عملکردی را فراهم میکند و بهطور یکپارچه جایگزین مجموعههای قدیمیتر 125792-01 میشود، در حالی که ابعاد اصلی، موقعیتهای کانکتور و مسیرهای نصب مکانیکی را حفظ میکند.
