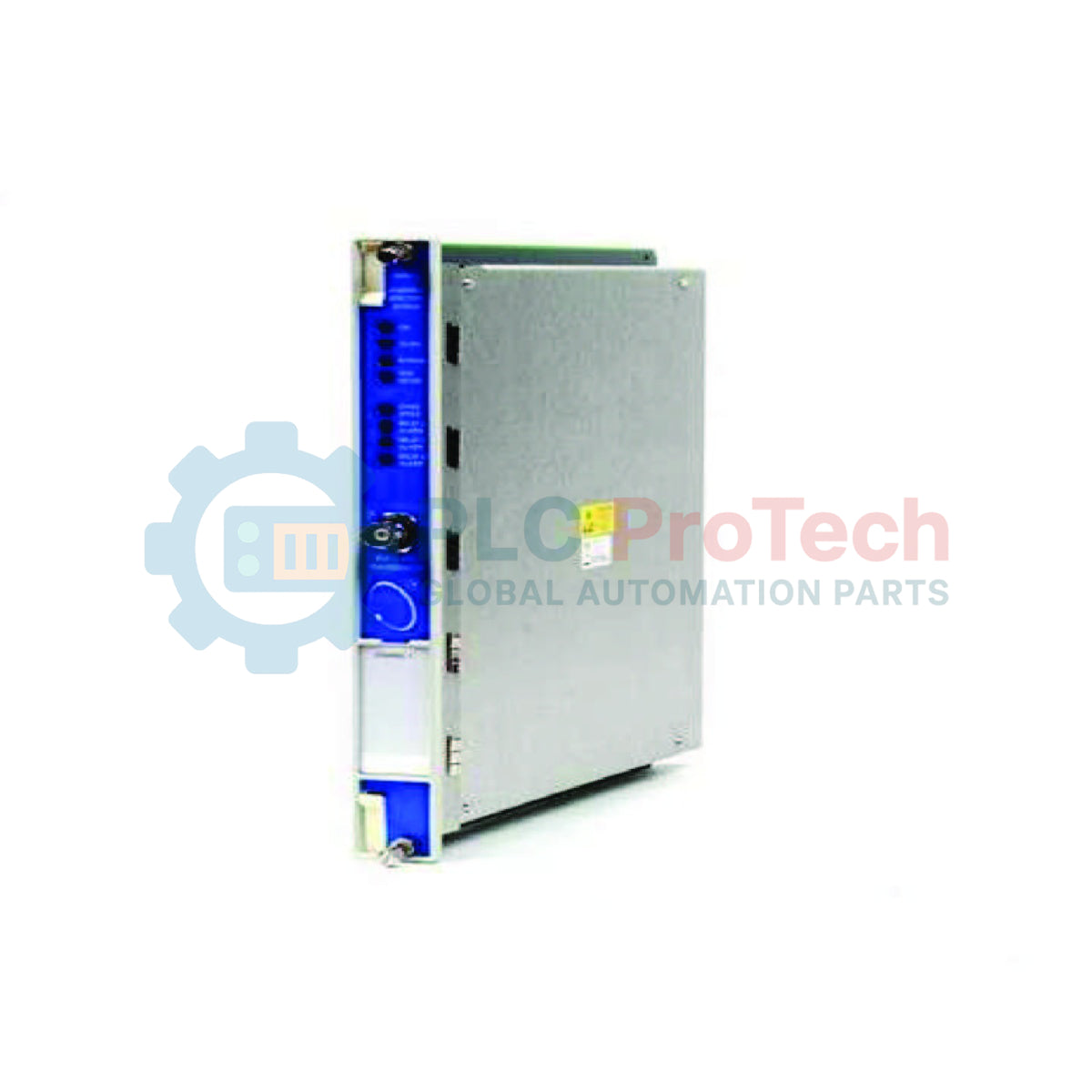

مانیتور پروکسیمیتور Bently Nevada مدل 176449-01 از سری 3500/40M

توضیحات

Bently Nevada 176449-01 با اجرای حفاظت پیوسته و آنلاین از ماشین‌آلات، یک مانیتور مجاورتی 3500/40M با عملکرد بالا است که برای یکپارچه‌سازی در سیستم حفاظت از ماشین‌آلات سری 3500 طراحی شده است. این ماژول سیگنال‌های ورودی را از سیستم‌های مختلف مبدل مجاورتی می‌پذیرد، این ورودی‌ها را برای ارائه اندازه‌گیری‌های پیوسته ارتعاش و موقعیت پردازش می‌کند و پارامترهای پردازش‌شده را با نقاط تنظیم هشدار قابل برنامه‌ریزی مقایسه می‌کند تا خاموش‌سازی خودکار ماشین‌آلات را فعال کند یا اپراتورها را از خطاهای دینامیکی مطلع سازد.

این مانیتور با معماری چهارکاناله خود، عیب‌یابی‌های حیاتی از جمله ارتعاش شعاعی، موقعیت رانش محوری، خروج از مرکز و انبساط تفاضلی را انجام می‌دهد. با کارکرد در کنار نرم‌افزار پیکربندی 3500/01، هر کانال را می‌توان به‌طور مستقل برنامه‌ریزی کرد و امکان پشتیبانی از رابط‌های متنوع ابزار دقیق میدانی را در یک ماژول فراهم می‌کند. نشانگرهای وضعیت فعال و اتصالات خروجی بافرشده اختصاصی روی پنل جلویی، یکپارچه‌سازی روان با شبکه‌های کنترل محلی و تجهیزات تحلیل عیب‌یابی خارجی را تسهیل می‌کنند.

ویژگی‌ها

• معماری چهارکاناله: پایش هم‌زمان حداکثر چهار ورودی مستقل مبدل مجاورتی را ممکن می‌کند.
• پیکربندی قابل برنامه‌ریزی: انواع کانال‌های بسیار قابل پیکربندی، ارتعاش شعاعی، موقعیت رانش، انبساط تفاضلی یا خروج از مرکز را پوشش می‌دهند.
• بافرینگ پویاي سیگنال: کانکتورهای کواکسیال پنل جلویی، خروجی‌های تمیز و بافرشده‌ای از مبدل‌ها برای تحلیلگرهای قابل‌حمل عیب‌یابی فراهم می‌کنند، بدون افت سیگنال.
• هشداردهی جامع: نقاط تنظیم آستانه‌های هشدار و خطر برای هر کانال، با تأخیرهای زمانی قابل انتخاب، قابل پیکربندی هستند.
• عیب‌یابی سیستم: آزمون‌های خودکار داخلی، یکپارچگی مانیتور، اتصال سیم‌کشی مبدل و حدود وضعیت OK را به‌طور پیوسته بررسی می‌کنند.

کاربردها

• پایش ارتعاش شعاعی محور و نیروی رانش محوری در توربین‌های بخار، گاز و آبی.
• سیستم‌های حفاظتی کمپرسورهای گریز از مرکز و محوری با ظرفیت بالا.
• پمپ‌ها، فن‌ها و دمنده‌های صنعتی حیاتی در صنایع فرایندی سنگین.
• عیب‌یابی جابه‌جایی محور گیربکس و هم‌راستایی ارتعاش پوسته سازه‌ای.

مشخصات فنی

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

3500/40M ارتقای مستقیم و پرتراکم نسخه‌های قدیمیِ غیر-M است. هنگام ارتقا، نسخه نرم‌افزار 3500 Rack Configuration Software را بررسی کنید؛ سری 3500/40M به نسخه 3.3 یا بالاتر نیاز دارد. این ماژول از نظر فیزیکی با بک‌پلین‌های استاندارد و پرتراکم سری 3500 سازگار است، اما ماژول‌های I/O مناسب باید با چیدمان داخلی متناظر بک‌پلین مطابقت داشته باشند.

خطاهای کاربردی و نکات مهندسی

هنگام استفاده از مسیرهای طولانی کابل فیلد، افت ولتاژ را بررسی کنید. مانیتور، توان مستقیم ‎-24 VDC را به حسگرهای Proximitor می‌رساند. کابل‌های رابط بیش‌ازحد بلند یا دارای شیلد نامناسب می‌توانند مؤلفه دینامیکی AC را تضعیف کنند و به اعوجاج سیگنال یا خطاهای کاذب OK منجر شوند. حلقه‌های زمین هنگام راه‌اندازی از نقاط خرابی رایج هستند؛ یکپارچگی شیلد باید به‌طور تمیز در شینه زمین رک 3500 خاتمه یابد و در محفظه حسگر ایزوله باقی بماند.

نکات راه‌اندازی و سیم‌کشی

پیش از روشن کردن واحد، اطمینان یابید ضریب مقیاس با سیستم ترانسدیوسر مجاورتی شما مطابقت دارد (معمولاً 200 mV/mil یا 7.87 V/mm برای سیستم‌های استاندارد 8mm). برای پایش ولتاژ گپ DC هنگام مرحله موقعیت‌دهی حسگر، از کانکتورهای کواکسیال پنل جلویی استفاده کنید. عمق پروب را تنظیم کنید تا پیش از محکم کردن براکت پروب، ولتاژ گپ در محدوده ‎-9.0 تا ‎-11.0 VDC خوانده شود (که نشان‌دهنده مرکز محدوده عملکرد خطی است).
