Bently Nevada 176449-02 ماژول پایش لرزه‌ای مجاورتی 3500/42M

مروری بر محصول

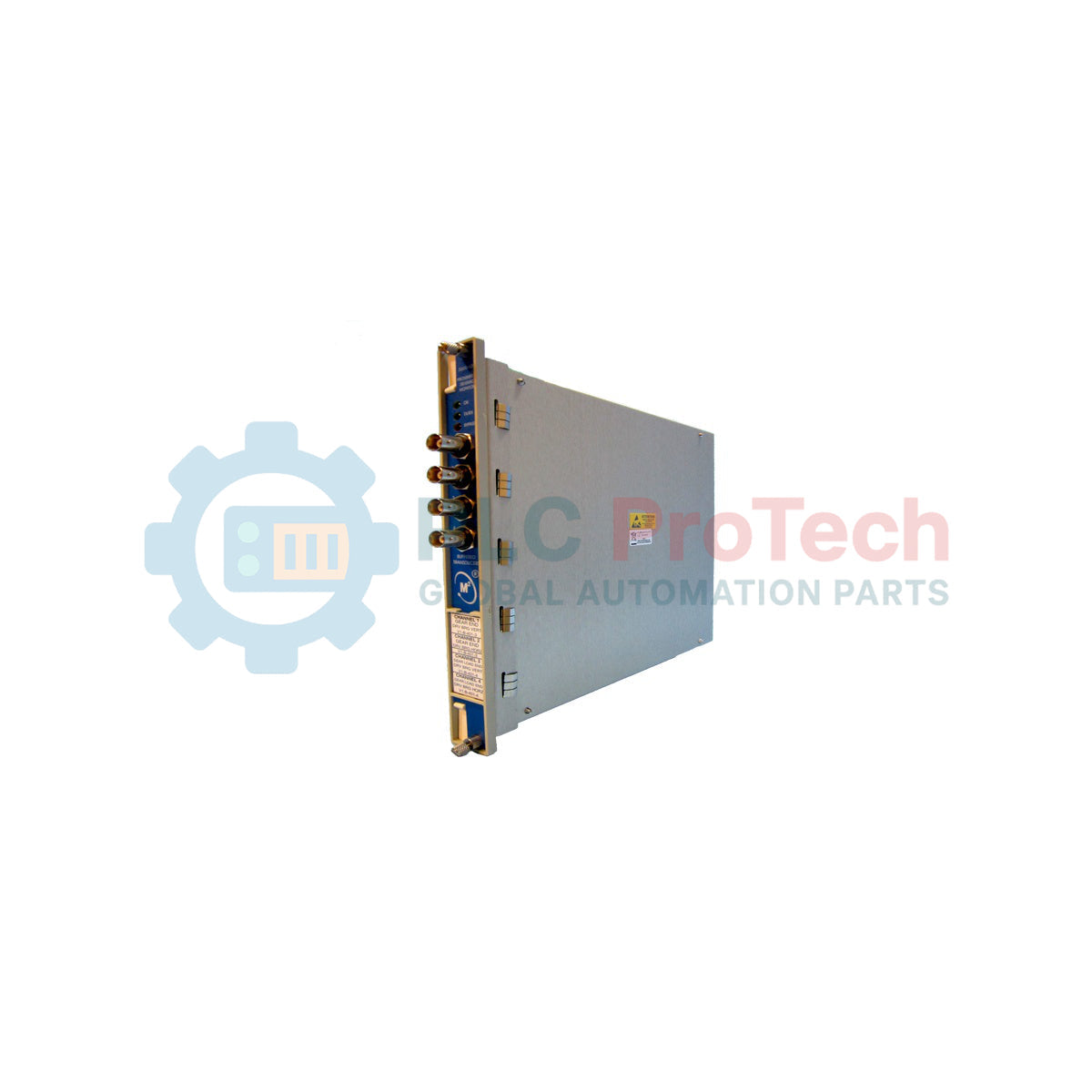

176449-02 (176449-02) برد اصلی با عملکرد بالا برای مانیتور لرزه‌ای پروکسیمیتور Bently Nevada 3500/42M است که یکی از اجزای کلیدی سیستم حفاظت ماشین‌آلات سری 3500 به شمار می‌رود. این ماژول 176449-02 یک ابزار چهارکاناله است که ورودی‌های مبدل‌های مجاورتی و لرزه‌ای را دریافت می‌کند و پایش جامع ارتعاش و موقعیت تجهیزات دوار حیاتی را فراهم می‌سازد. این ماژول که برای محیط‌های حساس مانند توربین‌های تولید برق، کمپرسورهای گریز از مرکز بزرگ‌مقیاس و ماشین‌آلات سنگین معدن طراحی شده است، پارامترهای پایش‌شده را به‌طور مداوم با نقاط تنظیم قابل‌برنامه‌ریزی مقایسه می‌کند. این ماژول با ارائه داده‌های سلامت ماشین‌آلات به‌صورت بلادرنگ به کارکنان بهره‌برداری، انجام اقدامات حفاظتی فوری و تعمیرات پیش‌بینانه بلندمدت را تسهیل می‌کند و در نتیجه خطر خرابی فاجعه‌بار شفت را کاهش داده و زمان توقف برنامه‌ریزی‌نشده کارخانه را به میزان چشمگیری کم می‌کند.

پیکربندی فنی

ماژول 176449-02 از پردازش پیشرفته سیگنال دیجیتال برای تبدیل داده‌های خام مبدل به مقادیر استاتیک قابل‌استفاده بهره می‌برد. چهار کانال به‌صورت جفتی برنامه‌ریزی می‌شوند و امکان پیکربندی‌های متنوع پایش را فراهم می‌کنند؛ به‌گونه‌ای که یک جفت ارتعاش شعاعی را مدیریت کند و جفت دیگر موقعیت تراست یا خروج از مرکز را پایش کند. نشان‌گذاری «M» بیانگر قابلیت «چندحالته» است؛ یعنی ماژول از طیف گسترده‌ای از انواع اندازه‌گیری، از جمله REBAM، شتاب، سرعت و اندازه‌گیری‌های مطلق شفت پشتیبانی می‌کند. برای هر کانال می‌توان نقاط تنظیم هشدار جداگانه‌ای برای تمام مقادیر استاتیک فعال تعیین کرد، در حالی که نقاط تنظیم خطر را می‌توان برای هر دو پارامتر در هر کانال اختصاص داد و بدین ترتیب راهبردی چندلایه برای حفاظت از ماشین‌آلات ایجاد کرد.

مشخصات فنی

پرسش‌های متداول فنی

176449-02 در سیستم 3500/42M چه وظیفه‌ای دارد؟

176449-02 شماره قطعه یدکی اختصاصی برای ماژول مانیتور اصلی (برد مدار جلویی) است. این ماژول به‌عنوان موتور پردازشی اصلی عمل می‌کند، سیگنال‌های مبدل را تفسیر کرده و با بک‌پلین رک 3500 و ماژول‌های I/O ارتباط برقرار می‌کند.

آیا این ماژول می‌تواند پارامترهای مختلف را در یک کانال پایش کند؟

کانال‌ها به‌صورت جفتی برنامه‌ریزی می‌شوند. برای مثال، کانال‌های 1 و 2 باید یک عملکرد یکسان یا عملکردهای مرتبط داشته باشند، در حالی که کانال‌های 3 و 4 را می‌توان برای نوع اندازه‌گیری کاملاً متفاوتی پیکربندی کرد؛ مانند تغییر از ارتعاش شعاعی به سرعت لرزه‌ای.

آیا این ماژول با ماژول‌های I/O دارای سد داخلی سازگار است؟

بله. هنگام استفاده همراه با ماژول‌های I/O دارای سد داخلی، محدوده دمای کاری به 0 تا +65 درجه سانتی‌گراد محدود می‌شود. پیش از راه‌اندازی در محیط‌های بسیار سرد، همیشه سخت‌افزار I/O موردنظر خود را بررسی کنید.

راهنمای مهندسی و نصب

جفت‌سازی کانال‌ها و منطق نرم‌افزار

هنگام پیکربندی 176449-02 از طریق نرم‌افزار پیکربندی رک 3500، به یاد داشته باشید که معماری سخت‌افزار جفت‌سازی کانال‌ها را تعیین می‌کند. اگر به پایش هم‌زمان تراست و ارتعاش شعاعی در یک ماشین نیاز دارید، در صورتی که الزامات پردازش از محدودیت دو عملکرد در هر جفت فراتر رود، آن‌ها را به جفت‌های متفاوت اختصاص دهید؛ برای مثال، تراست روی کانال‌های 1/2 و ارتعاش روی کانال‌های 3/4.

زمین‌کردن سیگنال و مصونیت در برابر نویز

برای اطمینان از صحت سیگنال‌های لرزه‌ای و مجاورتی، شیلدهای سیم‌کشی میدانی باید به ترمینال‌های شیلد ماژول I/O 3500 متصل شوند. از زمین‌کردن به‌صورت «زنجیره‌ای» خودداری کنید، زیرا این کار می‌تواند حلقه‌های زمین ایجاد کند که به شکل «نویز» کاذب ارتعاش ظاهر می‌شوند. این موضوع به‌ویژه در محیط‌های نیروگاهی بزرگ که تداخل الکترومغناطیسی ولتاژبالا در آن‌ها رایج است، اهمیت دارد.

رویه تعویض

از آنجا که 176449-02 یک ماژول «یدکی» است، در بیشتر پیکربندی‌های رک 3500 قابلیت تعویض در حین کار را دارد. بااین‌حال، رک باید در حالت «پیکربندی» یا «برنامه» باشد تا ماژول جدید بتواند پارامترهای نرم‌افزاری موجود را بپذیرد. همیشه بررسی کنید که نسخه میان‌افزار 176449-02 جایگزین با ماژول رابط رک 3500/01 موجود (RIM) یکسان یا سازگار باشد.
