تولیدکننده: Bently Nevada
شماره محصول: 177230-01-02-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: فرستنده لرزه‌ای
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 131g
ابعاد: 66.0 میلی‌متر x 25.4 میلی‌متر x 25.4 میلی‌متر (ارتفاع x عرض x عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

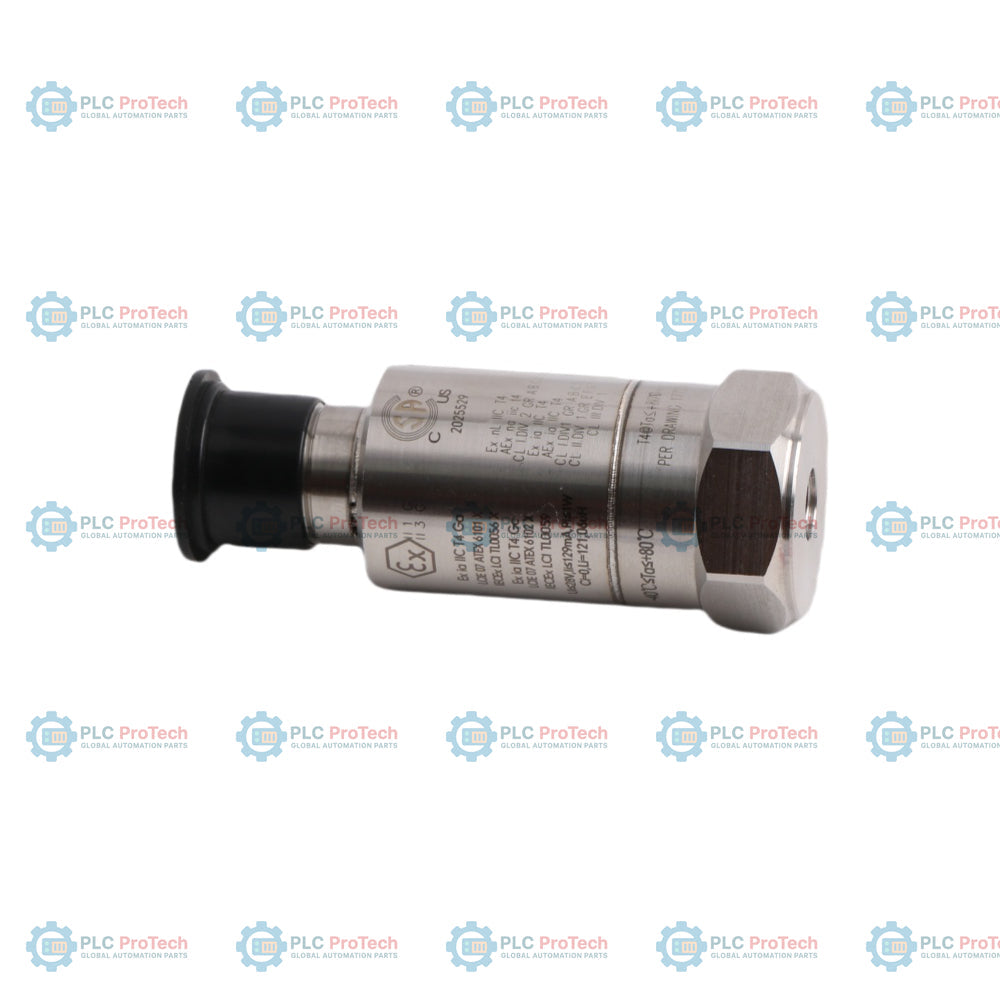

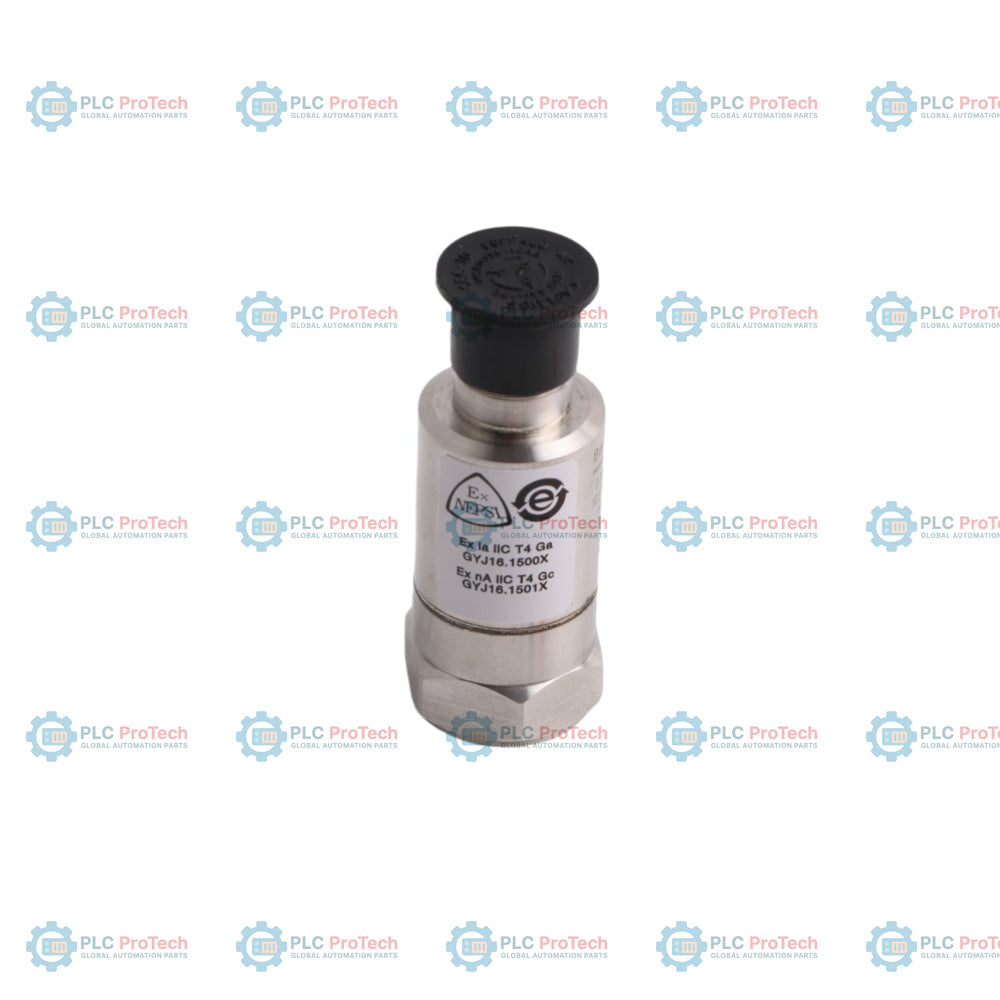

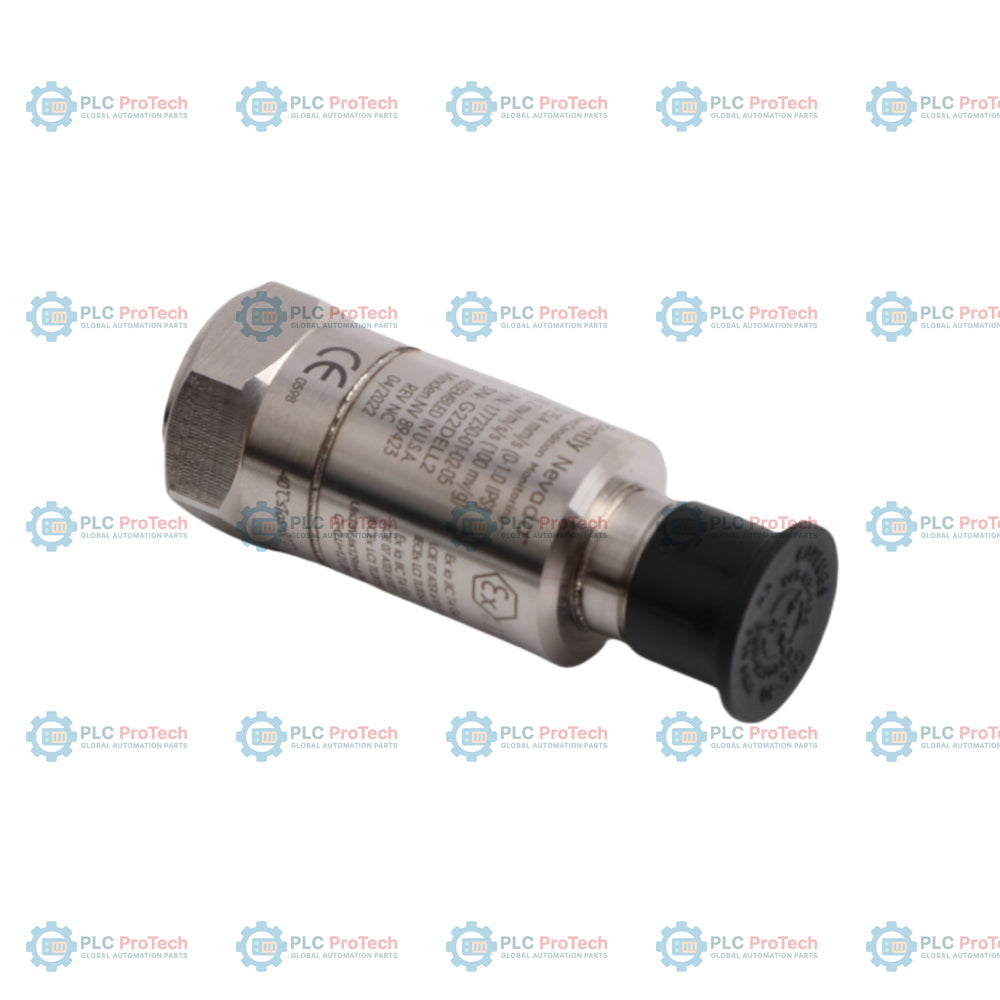

Bently Nevada 177230-01-02-00 یک فرستنده لرزه‌ای ساده با تغذیه از حلقه است که برای یکپارچه‌سازی مستقیم پایش ارتعاش با کنترل‌کننده‌های منطقی برنامه‌پذیر (PLCها)، سامانه‌های کنترل توزیع‌شده (DCSها) یا پلتفرم‌های SCADA طراحی شده است. 177230-01-02-00 ارتعاش کلی پوسته را اندازهگیری میکند و یک سیگنال خروجی اصلی ۴ تا ۲۰ میلیآمپر با تغذیه از حلقه، متناسب با ارتعاش پیک، به‌همراه سیگنال شتاب دینامیکی بدون بافر برای تحلیل تشخیصی دقیق ارائه می‌دهد. این تجهیز با محفظه فولادی ضدزنگ 316L و عنصر حسگر برشی سرامیکی ساخته شده و پایش پیوسته ارتعاش را برای پایش وضعیت دارایی‌های کارخانه و نگهداری پیش‌بینانه فراهم میکند.
| کد گزینه | شرح گزینه |
|---|---|
| 177230 | فرستنده لرزه‌ای |
| A: محدوده اندازهگیری | 01: ۰ تا ۲۵٫۴ میلی‌متر بر ثانیه (۰ تا ۱٫۰ اینچ بر ثانیه) |
| B: فرکانس | 02: پیک ۳ هرتز تا ۱ کیلوهرتز (۱۸۰ تا ۶۰ kcps) |
| C: تأییدیه‌ها | 00: بدون تأییدیه |
| دسته‌بندی | پارامتر | مشخصات |
|---|---|---|
| الکتریکی | سیگنال خروجی اصلی | حلقه جریان ۴ تا ۲۰ میلیآمپر (پین A نسبت به پین B) |
| خروجی شتاب دینامیکی |
ولتاژ بدون بافر (مرجع پین C نسبت به پین B)، $10.2\text{ mV/m/s}^2$ ($100\text{ mV/g}$) $\pm 20\%$
|
|
| ولتاژ تحریک | ۱۲ تا ۳۰ ولت جریان مستقیم (جریان محدود به ۴۰ میلیآمپر) | |
| محدوده خروجی دینامیکی | $147\text{ m/s}^2$ (15 g) پیک | |
| پاسخ فرکانسی دینامیکی | ۲٫۵ هرتز تا ۱۰ کیلوهرتز $\pm 10\%$ (۱۵۰ دور در دقیقه تا $600\text{ kcpm} \pm 10\%$) | |
| خطی‌بودن | ۱٪ از مقیاس کامل | |
| بایاس خروجی دینامیکی | $2.5\text{ V} \pm 0.1\text{ V}$ (با مرجع پین B) | |
| زمان پایدارشدن | کمتر از ۱۵ ثانیه، در محدوده ۲٪ مقدار نهایی | |
| ایزولاسیون الکتریکی |
بیشتر از $10^8\text{ ohms}$
|
|
| ولتاژ شکست بدنه | $600\text{ V}_{\text{rms}}$ با جریان نشتی کمتر از ۱ میلیآمپر | |
| دینامیکی | محدوده اندازهگیری | ۰ تا 25.4 میلی‌متر بر ثانیه (۰ تا 1.0 اینچ بر ثانیه) |
| پاسخ فرکانسی حلقه اصلی | ۳ هرتز تا ۱ کیلوهرتز $\pm 10\%$ (۱۸۰ دور در دقیقه تا $60\text{ kcpm} \pm 10\%$) به‌صورت پیک | |
| فرکانس تشدید هنگام نصب | بیشتر از 12 کیلوهرتز | |
| حساسیت عرضی | کمتر از ۵٪ حساسیت | |
| نوع عنصر حسگر | سرامیکی / برشی | |
| مکانیکی | وزن | ۱۳۱ گرم (4.62 اونس)، معمولاً |
| ارتفاع | 66.0 میلی‌متر (2.60 اینچ) | |
| قطر شش‌ضلعی | 25.4 میلی‌متر (1.00 اینچ) | |
| جنس بدنه | فولاد زنگ‌نزن 316L | |
| جنس کانکتور | MIL-C-5015 سه‌پین، فولاد زنگ‌نزن 316L | |
| رزوه‌های نصب | 1/4-28 UNF | |
| گشتاور نصب | ۴ تا ۷ N-m (35.4 تا 62.0 in-lbf) | |
| محیطی | دمای کار | ۴۰- درجه سانتی‌گراد تا ۸۵+ درجه سانتی‌گراد (۴۰- درجه فارنهایت تا ۱۸۵+ درجه فارنهایت) |
| آب‌بندی | آب‌بندی هرمتیک | |
| رطوبت نسبی | تا ۱۰۰٪، بدون غوطه‌وری | |
| مقاومت در برابر شوک | آزمون سقوط حداکثر $9,810\text{ m/s}^2$ (پیک ۱٬۰۰۰ g) | |
| حساسیت به میدان مغناطیسی | پیک کمتر از $20\ \mu\text{m/s/gauss}$؛ پیک کمتر از $14.7\text{ mm/s}^2\text{/gauss}$ |
| پین کانکتور | عملکرد |
|---|---|
| پین A | حلقه مثبت ۴–۲۰ میلیآمپر (مثبت نسبت به پین B) |
| پین B | مسیر برگشت حلقه ۴–۲۰ میلیآمپر (مسیر برگشت منفی حلقه برای پین A و مشترک برای سیگنال دینامیکی) |
| پین C | سیگنال شتاب دینامیکی (بدون بافر، با مرجع پین B) |
