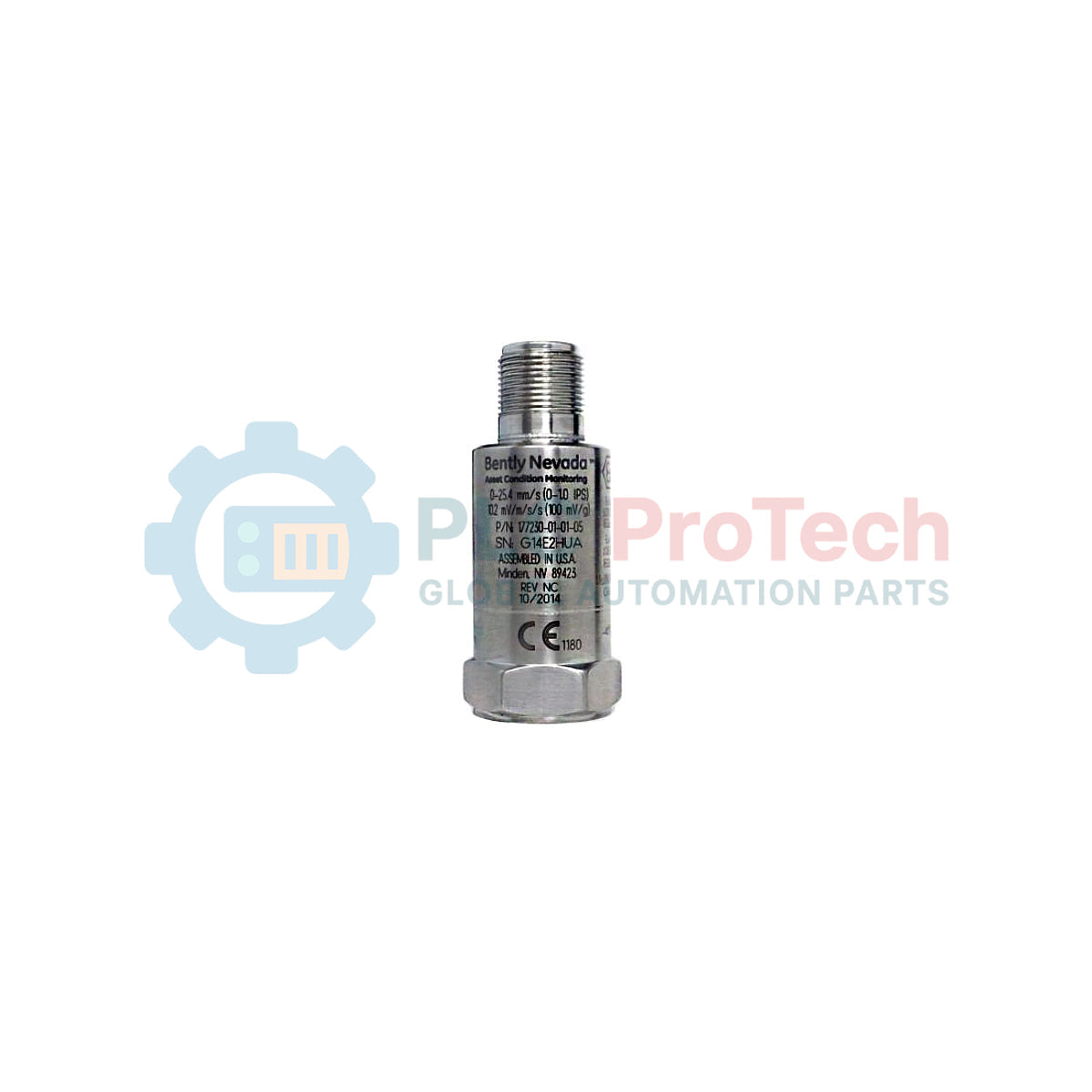

بنتلی نوادا 177230-01-02-CN فرستنده ارتعاش لرزه‌ای

Only 10 item(s) left in stock

Manufacturer: Bently Nevada
Product No.: 177230-01-02-CN
Country of origin:ایالات متحده آمریکا
Product Type: فرستنده لرزه‌ای
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

مروری بر محصول

177230-01-02-CN یک فرستنده ارتعاش لرزه‌ای با دقت بالا و تغذیه حلقه‌ای است که برای ارائه خروجی 4-20 میلی‌آمپر متناسب با سرعت ارتعاش طراحی شده است. این واحد 177230-01-02-CN یک جزء ضروری برای نظارت بر ارتعاش بدنه ماشین‌آلات صنعتی مانند موتورهای الکتریکی، پمپ‌های گریز از مرکز و فن‌های سرعت متوسط در صنایع نفت و گاز، تولید برق و معدن است. با امکان ادغام مستقیم در PLC یا DCS بدون نیاز به رک نظارتی میانی، این فرستنده راه‌حلی مقرون‌به‌صرفه برای حفاظت از دارایی‌ها ارائه می‌دهد. ساختار مقاوم از جنس فولاد ضدزنگ 316L عملکرد قابل اطمینانی در محیط‌های خورنده و با رطوبت بالا تضمین می‌کند و امکان تشخیص زودهنگام عدم تعادل مکانیکی و سایش یاتاقان‌ها را برای جلوگیری از خرابی فاجعه‌بار تجهیزات فراهم می‌آورد.

توضیح پسوندها

پروفایل فنی 177230-01-02-CN توسط پیکربندی‌های پسوند زیر تعریف می‌شود:

177230: مدل پایه برای سری فرستنده ارتعاش لرزه‌ای.
-01 (دامنه اندازه‌گیری): کالیبره شده برای دامنه سرعت از 0 تا 25.4 میلی‌متر بر ثانیه (0 تا 1.0 اینچ بر ثانیه) اوج.
-02 (پاسخ فرکانسی): پهنای باند فرکانسی وسیعی از 3 هرتز تا 1 کیلوهرتز (180 تا 60 کیلوچرخه بر ثانیه) اوج ارائه می‌دهد که برای طیف گسترده‌ای از ماشین‌آلات دوار مناسب است.
-CN (تأییدیه‌های سازمانی): تأییدیه‌های اجباری مخصوص چین. این نسخه به طور کامل توسط NEPSI تأیید شده و الزامات CCC (گواهی اجباری چین) برای ایمنی ضدانفجار طبق استاندارد GB 3836 را برآورده می‌کند و اجازه استفاده در مناطق صنعتی خطرناک بازار چین را می‌دهد.

مشخصات فنی

ویژگی	جزئیات مشخصات
مدل	177230-01-02-CN
برند	Bently Nevada (Baker Hughes)
مبدأ	ایالات متحده آمریکا
سیگنال خروجی	4-20 میلی‌آمپر DC (متناسب با سرعت)
جنس بدنه	فولاد ضدزنگ 316L
نوع کانکتور	3 پین MIL-C-5015 (316L SS)
سوراخ نصب	1/4-28 UNF
دمای کاری	-40 تا +85 درجه سانتی‌گراد
رطوبت نسبی	تا 100٪ بدون غوطه‌وری
ابعاد	قطر 25.4 میلی‌متر × ارتفاع 66.0 میلی‌متر
وزن خالص	0.131 کیلوگرم

دیدگاه‌های عملیاتی و پرسش‌های متداول

نسخه -CN چگونه با مدل استاندارد بین‌المللی تفاوت دارد؟

177230-01-02-CN از نظر عملکردی با مدل استاندارد یکسان است اما شامل فرم‌ور و برچسب‌گذاری خاص مورد نیاز برای تطابق با NEPSI/CCC می‌باشد. این یک الزام قانونی برای هر تجهیزات ضدانفجار نصب شده در تأسیسات تحت نظارت در سراسر چین است.

آیا این فرستنده با ورودی‌های استاندارد PLC سازگار است؟

بله. از آنجا که فرستنده سیگنال حلقه تغذیه 4-20 میلی‌آمپر استاندارد ارائه می‌دهد، می‌توان آن را مستقیماً به هر کارت ورودی آنالوگ PLC یا DCS که از پیکربندی حلقه 2 سیم یا 4 سیم پشتیبانی می‌کند، متصل کرد.

حداکثر رطوبتی که این دستگاه می‌تواند تحمل کند چقدر است؟

فرستنده برای رطوبت نسبی تا 100٪ بدون غوطه‌وری کامل رتبه‌بندی شده است. بدنه و کانکتور از جنس فولاد ضدزنگ 316L تضمین می‌کنند که رطوبت باعث خوردگی بدنه یا کاهش کیفیت سیگنال نشود.

راهنمای مهندسی و نصب

سطح نصب و الزامات گشتاور

برای اندازه‌گیری دقیق لرزه‌ای، فرستنده باید به طور محکم به بدنه دستگاه متصل شود. سطح نصب باید صاف و عاری از آلودگی باشد. از سوراخ نصب 1/4-28 UNF برای ثابت کردن دستگاه استفاده کنید. توصیه می‌شود گشتاور نصب بین 2.7 تا 6.8 نیوتن‌متر (24 تا 60 اینچ-پوند) باشد. اطمینان حاصل کنید که فرستنده در محور مشخص (افقی، عمودی یا محوری) که قصد نظارت دارید، قرار گرفته باشد.

سیم‌کشی و ملاحظات تغذیه حلقه

177230-01-02-CN یک دستگاه 2 سیم با تغذیه حلقه‌ای است که معمولاً به ولتاژ تغذیه بین 12 تا 30 ولت DC نیاز دارد. از کابل‌های جفت‌پیچیده محافظت‌شده با کیفیت بالا برای حلقه سیگنال استفاده کنید. شیلد باید فقط در انتهای سیستم کنترل زمین شود تا از ایجاد حلقه زمین که می‌تواند نویز در سیگنال 4-20 میلی‌آمپر ایجاد کند، جلوگیری شود.

تطابق با مناطق خطرناک

برای حفظ رتبه ایمنی NEPSI/CCC در محیط‌های خطرناک، فرستنده باید همراه با یک مانع ایمنی ذاتی (IS) با رتبه مناسب نصب شود. اطمینان حاصل کنید که تمام ورودی‌های لوله و کابل مطابق با الزامات ضدانفجار محلی GB 3836 باشند تا یکپارچگی کلی حلقه ایمنی حفظ شود.
