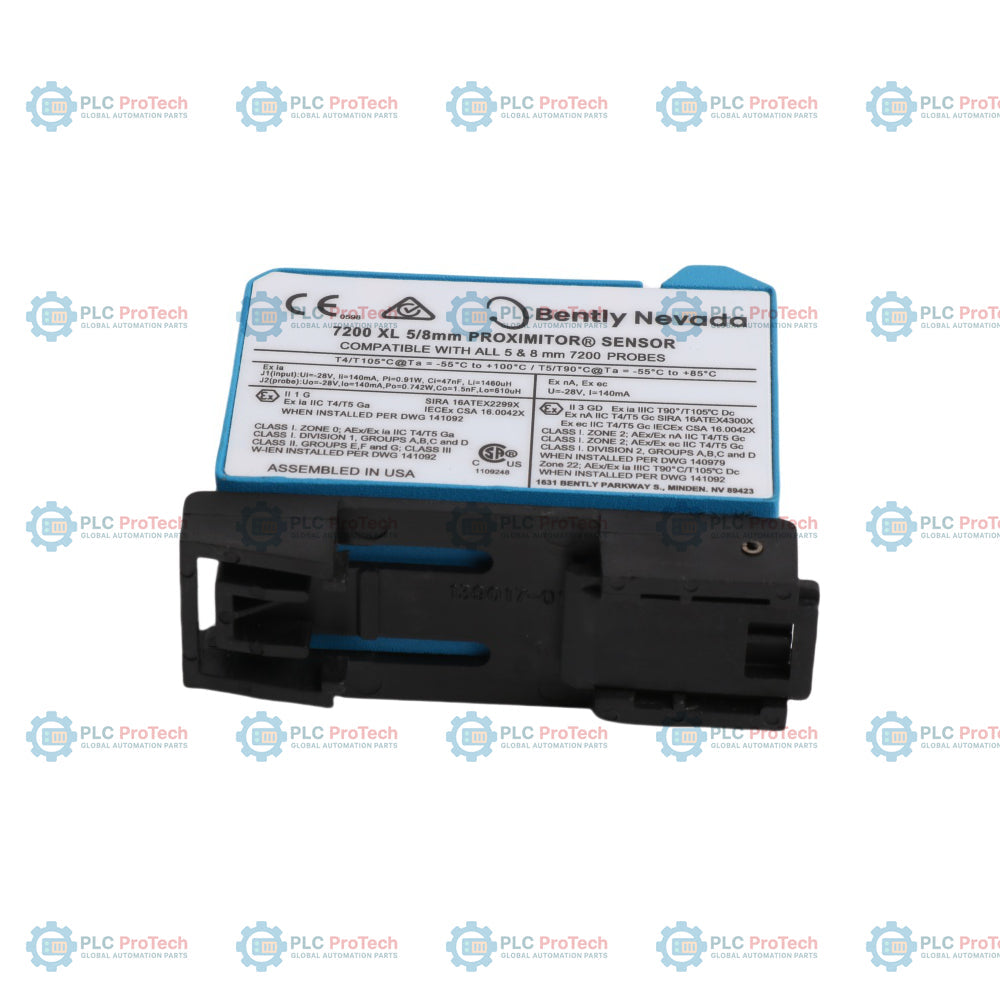

حسگر مجاورت Bently Nevada 18745-03، سری 7200

Q: طول سیستم برای Proximitor مدل 18745-03 چقدر است؟

مدل 18745-03 بهطور اختصاصی برای طول سیستم ترکیبی پروب و کابل رابط ۵ متر (۱۶٫۴ فوت) پیکربندی شده است.

Q: آیا 18745-03 با پروبهای سری 3300 سازگار است؟

Proximitorهای سری 7200 برای پروبهای سری 7200 طراحی شدهاند. اگرچه این سیستمها عموماً با زیرساخت استاندارد پایش Bently Nevada سازگارند، باید سری Proximitor را با سری پروب مورد استفاده در نصب خود مطابقت دهید.

SKU 18745-03

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Bently Nevada
شماره محصول: 18745-03
کشور سازنده:ایالات متحده آمریکا
نوع محصول: Proximitor
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 220g
ابعاد: ۵۰٫۸ میلی‌متر × ۷۹٫۲ میلی‌متر × ۶۰٫۵ میلی‌متر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

این 18745-03 یک حسگر پروکسیمیتور سری ۷۲۰۰ است که برای طول ترکیبی ۵ متر (۱۶٫۴ فوت) در سامانه پروب و کابل رابط پیکربندی شده است. این قطعه مبدل جریان گردابی، برای سامانه‌های پروب مجاورتی ۵ و ۸ میلی‌متری، آماده‌سازی سیگنال را انجام می‌دهد و سیگنال‌های فرکانس رادیویی را به خروجی ولتاژ خطی متناسب با فاصله بین نوک پروب و سطح رسانای مورد مشاهده تبدیل می‌کند. این پروکسیمیتور برای استفاده در کاربردهای پایش ماشین‌آلات حیاتی، ازجمله موقعیت رانش محوری، ارتعاش شعاعی و اندازه‌گیری خروج از مرکز، طراحی شده است. این تجهیز با مبدل‌های استاندارد سری ۷۲۰۰ شرکت Bently Nevada سازگار است و با سامانه‌های پایش Bently Nevada یکپارچه می‌شود. مدل 18745-03 اندازه‌گیری دقیق جابه‌جایی را در محدوده خطی ۲ میلی‌متر (۸۰ میل) و با ضریب مقیاس ۲۰۰ میلی‌ولت بر میل (۷٫۸۷ ولت بر میلی‌متر) تضمین می‌کند.

ویژگی‌ها

پیکربندی‌شده برای طول کل سیستم ۵ متر (پروب به‌همراه کابل رابط)
سازگار با پروب‌های مجاورتی ۵ و ۸ میلی‌متری سری ۷۲۰۰
محدوده اندازه‌گیری خطی ۸۰ میل (۲٫۰ میلی‌متر)
پاسخ فرکانسی از ۰ هرتز (جریان مستقیم) تا ۱۰ کیلوهرتز
ضریب مقیاس استاندارد صنعتی ۲۰۰ میلی‌ولت بر میل
طراحی‌شده برای پایش ارتعاش و موقعیت با قابلیت اطمینان بالا در ماشین‌آلات دوار

کاربردها

پایش ارتعاش شعاعی برای شناسایی نامتعادلی و ناهم‌راستایی روتور
اندازه‌گیری موقعیت رانش محوری برای پایش فرسودگی یاتاقان
تحلیل پایداری روتور با استفاده از موقعیت شعاعی متوسط محور
اندازه‌گیری خروج از مرکز برای پایش خمیدگی روتور
پایش جابه‌جایی بدون تماس و همه‌منظوره در توربین‌ها، کمپرسورها، پمپ‌ها و موتورها

اطلاعات سفارش

گزینه	کد این SKU	توضیحات
شماره قطعه قابل سفارش	18745-03	حسگر پروکسیمیتور سری ۷۲۰۰
طول سیستم	03	۵ متر (۱۶٫۴ فوت) طول ترکیبی سیستم

مشخصات فنی

سازنده	Bently Nevada
شماره قطعه	18745-03
طول سیستم	۵ متر
توان ورودی	از ۱۷٫۵- ولت جریان مستقیم تا ۲۶- ولت جریان مستقیم (حداکثر ۱۲ میلی‌آمپر)
محدوده کالیبره‌شده	۸۰ میل (۲٫۰ میلی‌متر)
ضریب مقیاس	۲۰۰ میلی‌ولت بر میل (۷٫۸۷ ولت بر میلی‌متر)
خطی‌بودن	در محدوده ۰٫۸ میل (۰٫۰۲ میلی‌متر) از خط ۲۰۰ میلی‌ولت بر میل
پاسخ فرکانسی	از ۰ هرتز تا ۱۰ کیلوهرتز
دمای کار	از ۵۱- درجه سانتی‌گراد تا ۱۰۰+ درجه سانتی‌گراد (از ۶۰- درجه فارنهایت تا ۲۱۲+ درجه فارنهایت)
ابعاد	۵۰٫۸ میلی‌متر × ۷۹٫۲ میلی‌متر × ۶۰٫۵ میلی‌متر
وزن	۰٫۲۲ کیلوگرم

راهنمای نصب

پروکسیمیتورها باید در محیطی محافظت‌شده، معمولاً داخل محفظه یا پوشش، نصب شوند تا در برابر شرایط جوی مستقیم و عوامل خشن صنعتی محافظت شوند.
اطمینان حاصل کنید که پروکسیمیتور طبق مستندات Bently Nevada با استفاده از کابل سه‌رسانای شیلددار به مانیتور متصل شده است.
مسیرگذاری صحیح کابل را رعایت کنید تا از تداخل الکترومغناطیسی جلوگیری شود.
پروکسیمیتور سری ۷۲۰۰ با برخی تأسیسات واقع در محیط‌های خطرناک سازگار است؛ پیش از استقرار، الزامات گواهی‌نامه‌های محلی را بررسی کنید.
پیش از نهایی‌کردن کالیبراسیون سیگنال، اطمینان حاصل کنید که فاصله پروب مطابق با الزامات سیستم پایش تنظیم شده است.

FAQ

طول سیستم برای Proximitor مدل 18745-03 چقدر است؟

مدل 18745-03 به‌طور اختصاصی برای طول سیستم ترکیبی پروب و کابل رابط ۵ متر (۱۶٫۴ فوت) پیکربندی شده است.

آیا 18745-03 با پروب‌های سری 3300 سازگار است؟

Proximitorهای سری 7200 برای پروب‌های سری 7200 طراحی شده‌اند. اگرچه این سیستم‌ها عموماً با زیرساخت استاندارد پایش Bently Nevada سازگارند، باید سری Proximitor را با سری پروب مورد استفاده در نصب خود مطابقت دهید.

پاسخ فرکانسی این حسگر چقدر است؟

مدل 18745-03 پاسخ فرکانسی از ۰ هرتز (DC) تا ۱۰ کیلوهرتز ارائه می‌دهد و برای اندازه‌گیری‌های موقعیت استاتیک و ارتعاش دینامیک مناسب است.
