توضیحات

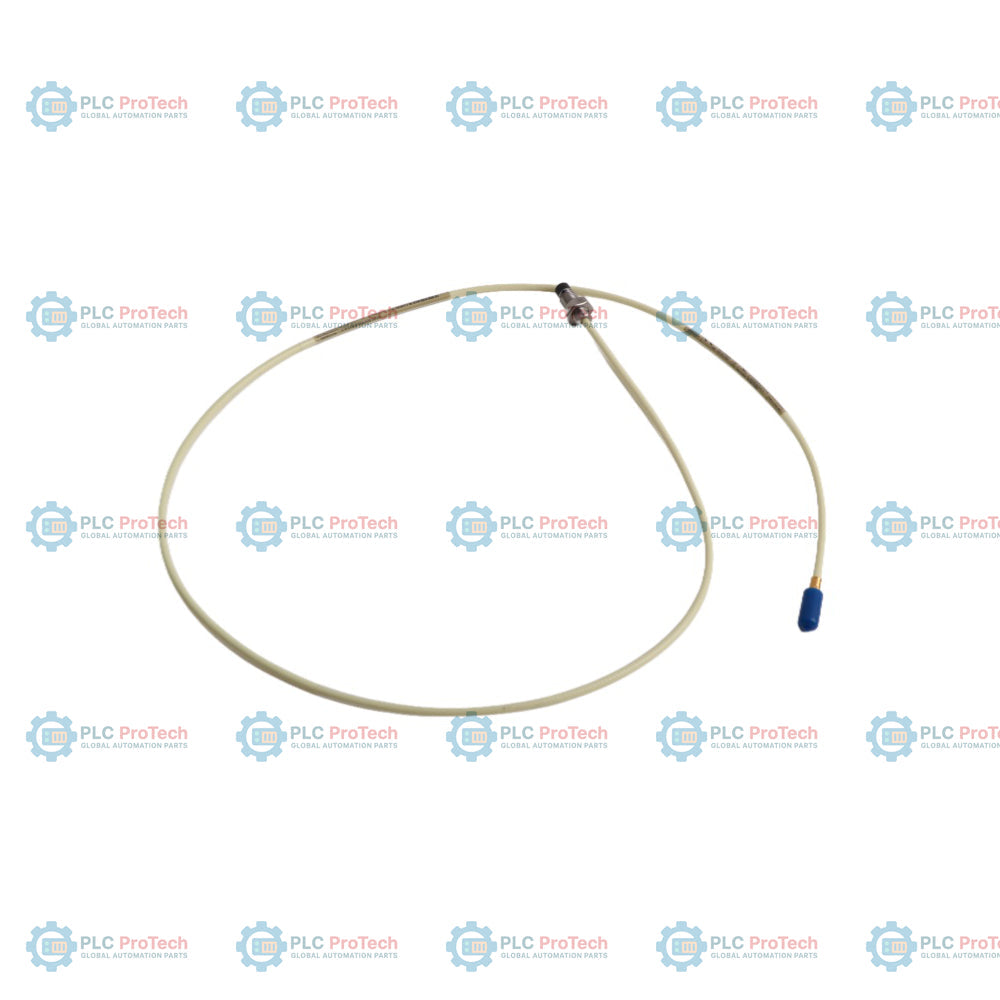

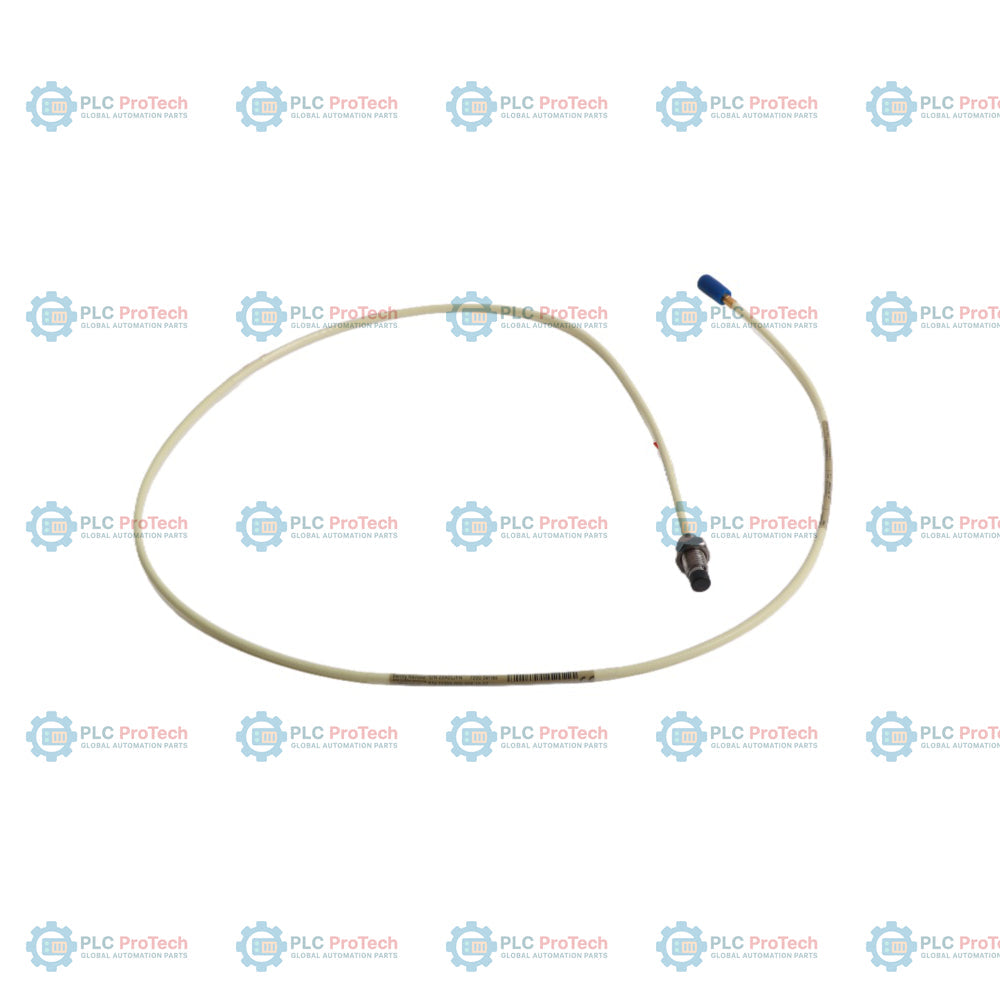

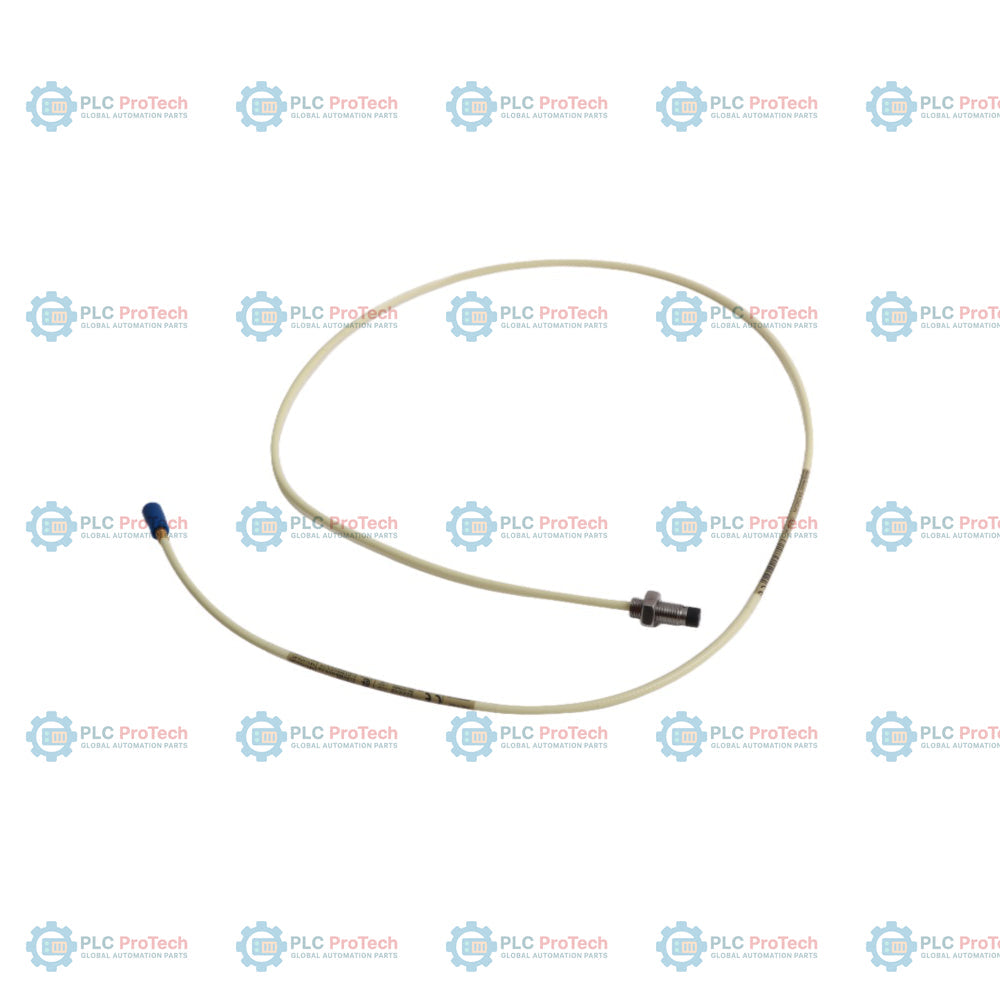

21504-000-08-10-02 یک پروب مجاورتی با نصب استاندارد و قطر ۸ میلی‌متر، از مجموعه مبدل‌های سری Bently Nevada 7200 است. این پیکربندی خاص دارای رزوه 3/8-24 UNF، طول بدون رزوه ۰٫۰ اینچ (گزینه 000)، طول بدنه ۰٫۸ اینچ (گزینه 08) و کابل کواکسیال یکپارچه ۱٫۰ متری (گزینه 10) است که به یک کانکتور کواکسیال نر مینیاتوری (گزینه 02) ختم می‌شود. سیستم‌های مبدل مجاورتی سری 7200، اندازه‌گیری بدون تماس فاصله به ولتاژ را برای فواصل استاتیک و دینامیک بین نوک پروب و هدف فراهم می‌کنند. این سیستم برای کاربردهای ماشین‌آلات حیاتی، از جمله اندازه‌گیری موقعیت شفت و ارتعاش در توربین‌های بخار و گاز، کمپرسورها، پمپ‌ها، سانتریفیوژها و موتورهای الکتریکی طراحی شده است. پروب از اصل جریان گردابی استفاده می‌کند؛ در این روش، حسگر Proximitor یک سیگنال فرکانس رادیویی تولید می‌کند که از نوک پروب عبور کرده و جریان‌های گردابی را در سطح هدف ایجاد می‌کند. سیگنال حاصل برای نمایش خطی روی تجهیزات پایش، آماده‌سازی می‌شود و نیازهایی مانند ارتعاش شعاعی برای بررسی وضعیت یاتاقان، موقعیت نیروی محوری و خروج از مرکز روتور را پشتیبانی می‌کند.

ویژگی‌ها

• نوک با قطر ۸ میلی‌متر ساخته‌شده از پلی‌فنیلن سولفید (PPS)، مناسب برای محیط‌های خشن و شیمیایی
• رزوه بدنه 3/8-24 UNF-2A برای نصب استاندارد
• کابل کواکسیال یکپارچه به طول ۱٫۰ متر برای اتصال به سیستم
• همراه با کانکتور کواکسیال نر مینیاتوری
• سازگار با حسگرهای Proximitor سری 7200 و سیستم‌های پایش 3300/9000
• محدوده اندازه‌گیری خطی ۸۰ میل (۲٫۰ میلی‌متر)
• طراحی‌شده برای اندازه‌گیری ارتعاش شفت و موقعیت محوری

کاربردها

• اندازه‌گیری ارتعاش شعاعی برای پایش وضعیت یاتاقان، نامتعادلی روتور و ناهم‌راستایی
• اندازه‌گیری موقعیت نیروی محوری برای پایش سایش یاتاقان
• موقعیت شعاعی متوسط شفت برای تحلیل پایداری روتور
• رسم دامنه ارتعاش و زاویه فاز برای قالب‌های تشخیصی (قطبی و Bode)
• اندازه‌گیری خروج از مرکز برای پایش خمیدگی روتور

اطلاعات سفارش

گزینه	کد این SKU	توضیحات
شماره قطعه قابل سفارش	21504-000-08-10-02	پروب ۸ میلی‌متری با نصب استاندارد
A - طول بدون رزوه	000	۰٫۰ اینچ
B - طول بدنه	08	۰٫۸ اینچ
C - طول کل کابل	10	۱٫۰ متر
D - کانکتور	02	همراه با کانکتور کواکسیال نر مینیاتوری

مشخصات فنی

سازنده	Bently Nevada
شماره قطعه	21504-000-08-10-02
سری	7200
قطر پروب	۸ میلی‌متر
رزوه بدنه	3/8-24 UNF-2A
محدوده کالیبره‌شده	۸۰ میل (۲٫۰ میلی‌متر)
ضریب مقیاس	200 mV/mil (7.87 V/mm)
پاسخ فرکانسی	۰ هرتز تا ۱۰ کیلوهرتز
دمای کاری	-30 degC تا +177 degC (-30 degF تا +350 degF)
وزن سیستم	۰٫۵۹ کیلوگرم (۱٫۳ پوند)

راهنمای نصب

اطمینان حاصل کنید که پروب با فاصله مناسب از سطح هدف نصب شده باشد تا محدوده اندازه‌گیری خطی حفظ شود. پروب باید با استفاده از مهره قفل‌کن ارائه‌شده محکم شود تا در اثر ارتعاش ماشین شل نشود. مسیر عبور کابل را بررسی کنید تا از خم‌های تند یا وارد شدن تنش مکانیکی به کانکتور کواکسیال جلوگیری شود. برای حفظ دقت کالیبراسیون سیستم، اطمینان حاصل کنید که پروب و کابل رابط (در صورت وجود) از نظر طول و نوع قطعه با یکدیگر مطابقت داشته باشند. روش‌های اتصال زمین و محافظ‌گذاری باید از رویه‌های استاندارد ابزار دقیق صنعتی پیروی کنند تا از ایجاد نویز سیگنال جلوگیری شود.

انطباق و گواهی‌ها

سیستم‌های مبدل سری 7200 عموماً با الزامات API 670 سازگار هستند. اگر کاربرد به گواهی‌های FM، CSA یا سایر گواهی‌های منطقه‌ای نیاز دارد، مستندات مربوط به محل‌های خطرناک را بررسی کنید.
