تولیدکننده: Bently Nevada
شماره محصول: 24701-16-10-00-083-03-02
کشور سازنده:ایالات متحده آمریکا
نوع محصول: مجموعههای محفظه پروب مجاورتی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 3000g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

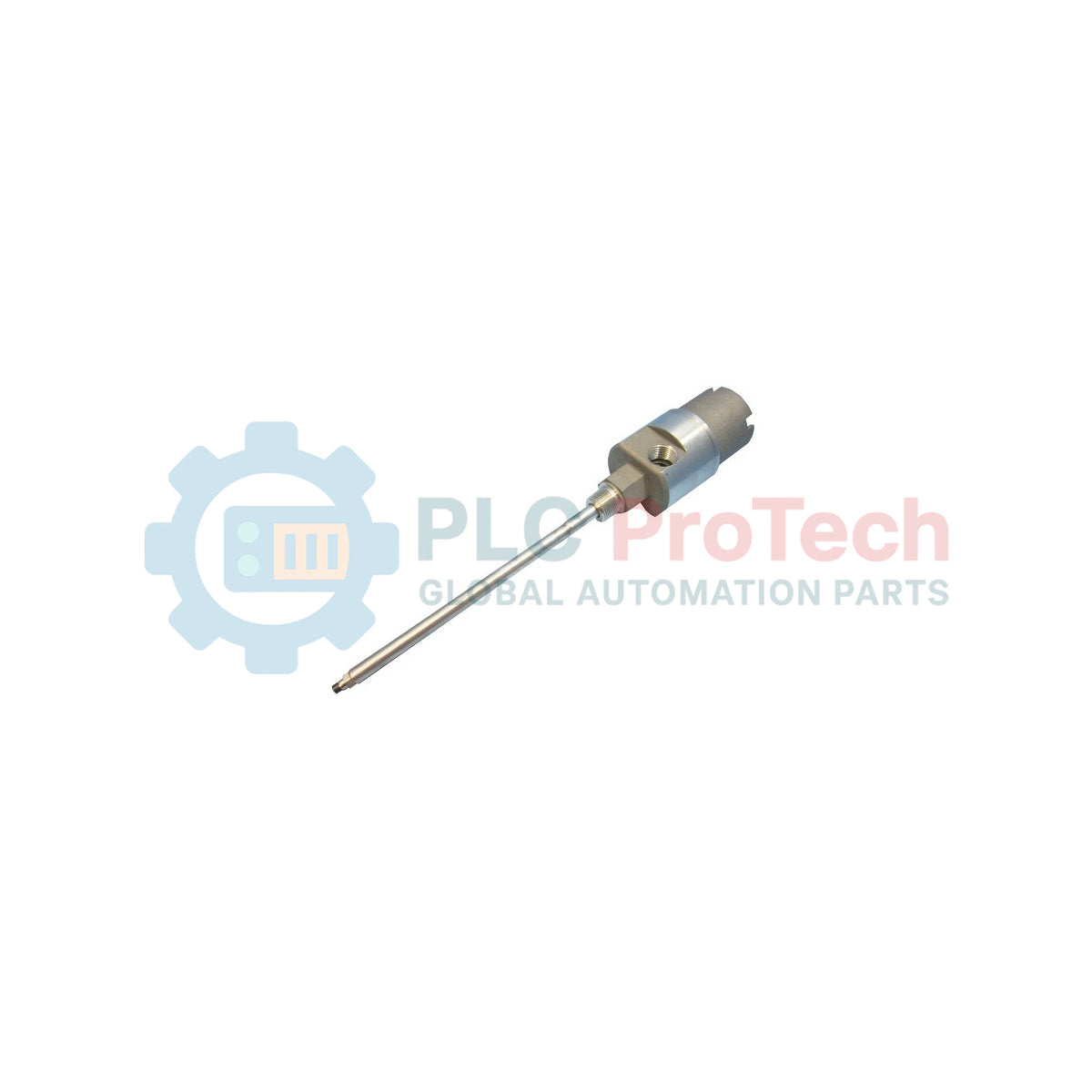

24701-16-10-00-083-03-02 یک مجموعه محفظه پروب مجاورتی Bently Nevada است که برای نصب محافظتشده سیستمهای پروب مجاورتی 3300 XL 8 mm در کاربردهای پایش ماشینآلات صنعتی طراحی شده است. این مجموعه محفظهای آببندیشده و از نظر مکانیکی پایدار برای موقعیتدهی پروب، مسیریابی کابل و کنترل نفوذ در توربینها، کمپرسورها و تجهیزات دوار سنگین فراهم میکند. این محفظه همراستایی ثابت پروب با هدف را تضمین میکند؛ عاملی که مستقیماً بر دقت اندازهگیری ارتعاش و جابهجایی شفت اثر میگذارد.
این مجموعه بهطور گسترده در نیروگاهها، واحدهای پالایشگاهی و تأسیسات فرآوری پتروشیمی استفاده میشود؛ جایی که قرارگیری در معرض شرایط محیطی، تنش ارتعاشی و محدودیتهای نصب، به راهکاری ساختاریافته برای نصب پروب نیاز دارد. این طراحی از پایداری بلندمدت سیستم مجاورتی پشتیبانی میکند و رانش و ناهمراستایی مکانیکی را که میتواند به هشدارهای کاذب یا شناسایی نشدن خرابی منجر شود، کاهش میدهد.
24701 = پلتفرم مجموعه محفظه پروب مجاورتی
16 = پروب 3300 XL 8 mm با پیکربندی کانکتور
10 = طول کابل پروب 1.0 متر
00 = بدون آداپتور فاصلهگذار
083 = عمق نفوذ پروب 8.3 اینچ
03 = پیکربندی اتصالات NPT شامل پلاگ، کاهنده و سیستم گریپ آببندی کابل
02 = رزوه نصب 3/4-14 NPT
این پیکربندی هندسه نصب مکانیکی ثابتی را برای همراستاسازی پروب مجاورتی تعریف میکند. عمق نفوذ و محفظه رزوهدار، موقعیتیابی پایدار را در شرایط ارتعاش شدید محیط ماشینآلات دوار تضمین میکنند.
| پارامتر | جزئیات |
|---|---|
| مدل | 24701-16-10-00-083-03-02 |
| برند | Bently Nevada |
| نوع محصول | مجموعه محفظه پروب مجاورتی |
| مبدأ | ساخت ایالات متحده آمریکا |
| نوع پروب | سازگار با پروب مجاورتی 3300 XL 8 mm |
| طول کابل پروب | 1.0 m |
| نفوذ پروب | 8.3 in |
| آداپتور فاصلهگذار | شامل نمیشود |
| رزوه نصب | 3/4-14 NPT |
| اتصالات | مجموعه پلاگ، کاهنده و گریپ آببندی کابل |
| کاربرد | توربینها، کمپرسورها و ماشینآلات دوار |
| نوع نصب | مجموعه محفظه مکانیکی |
| محیط کاری | نصبهای صنعتی و نواحی خطرناک |
| وزن | مشخص نشده است (بسته به مجموعه) |
| وزن حمل | 3 kg |
| نیازمندی توان | سیستم مکانیکی غیرفعال |
هدف اصلی این مجموعه محفظه چیست؟
این مجموعه حفاظت مکانیکی و موقعیتدهی دقیق را برای پروبهای مجاورتی 3300 XL در سیستمهای پایش ماشینآلات دوار فراهم میکند.
آیا میتوان از این مجموعه بدون آداپتور فاصلهگذار استفاده کرد؟
بله. این پیکربندی بهطور خاص با گزینه «00» طراحی شده است که به معنای نبود آداپتور فاصلهگذار است.
آیا این مجموعه با همه پروبهای 3300 XL سازگار است؟
این مجموعه برای سیستمهای پروب 3300 XL 8 mm با پیکربندیهای متناظر کانکتور و کابل طراحی شده است.
چرا عمق نفوذ اهمیت دارد؟
عمق نفوذ، دقت موقعیت پروب نسبت به شفت هدف را تعیین میکند و مستقیماً بر دقت اندازهگیری ارتعاش اثر میگذارد.
برای جلوگیری از شلشدن مکانیکی در اثر قرارگیری طولانیمدت در معرض ارتعاش، گشتاور صحیح سفتکردن رزوه اتصال 3/4-14 NPT را رعایت کنید. سفتکردن نادرست میتواند باعث رانش پروب شود.
همراستایی نفوذ پروب را هنگام نصب بررسی کنید. حتی انحرافهای جزئی در فاصله پروب تا هدف میتوانند بر دقت ولتاژ گپ و قرائتهای ارتعاش اثر بگذارند.
برای حفظ حفاظت محیطی در نصبهای نفتی، گازی و فضای باز، از اتصالات آببندی مناسبِ مجموعه تأمینشده استفاده کنید.
